BEDIENUNGSANLEITUNG SC05IB00TE SIEMENS
4.12.3 Deurscharnierveren
1.1 Zweck des Dokuments ....
1.2 Allgemeine Symbole....
1.3 Relevante Sicherheitssymbole ....
2 SICHERHEIT ....
2.1 Beschilderung bezüglich Risikostufen ....
2.2 Beschilderung bezüglich Sachschäden......
2.3 Allgemeine Sicherheitshinweise......
3 WERKZEUGE UND HILFSMITTEL......
Bezeichnung....
Details
Schraubendreher Torx T20 mit Bohrung ....
Schraubendreher Torx T15 ....
Länge 80 mm
Schlitzschraubendreher ....
200 mm....
Zange....
Länge: 200 mm, gerade ....
4.1 Austauschen der Sprüharme......
4.2 Austauschen der Siebe ....
4.3 Austauschen der Laugenpumpenabdeckung ....
4.4 Austauschen des Steckers ....
4.5 Korbsysteme....
4.6 Austauschen der Außentür......
4.7 Austauschen der Bedienblende ....
4.8 Austauschen des Reinigerkammerdeckels......
4.9 Austauschen der unteren Türdichtung......
4.10 Austauschen der Türdichtung......
4.11 Austauschen der unteren Abdeckung ....

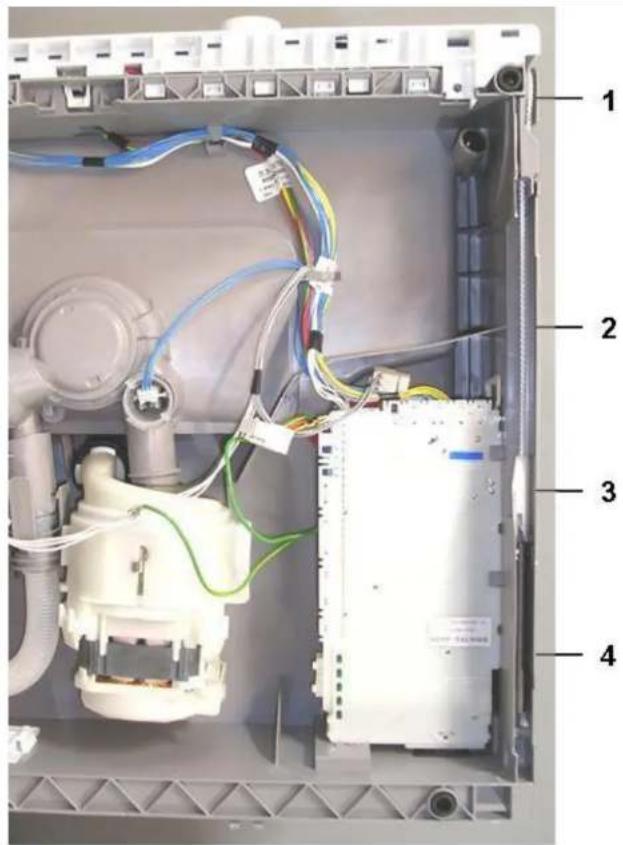

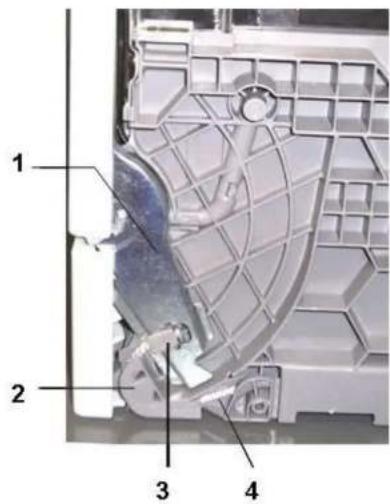

4.12 Austauschen der Türfedern......

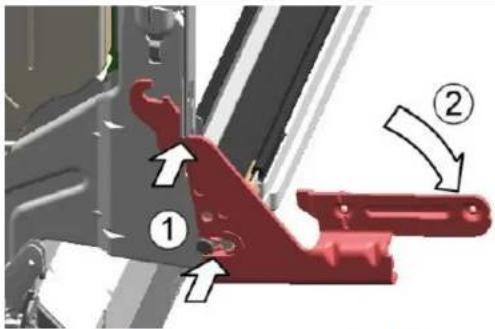

4.13 Austauschen des Scharniers......

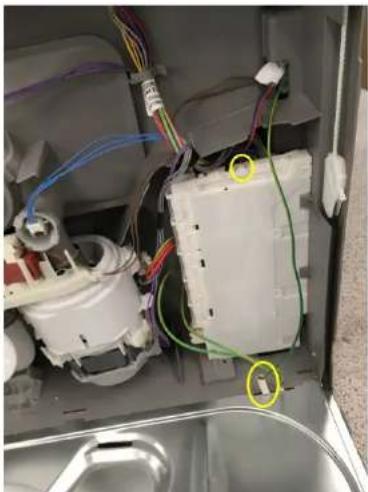

4.14 Austauschen des Emotion Lights....
1 EINLEITUNG
1.1 Zweck des Dokuments
Diese Reparaturtipps sollen dem Kunden helfen, die Geräte gemäß der geltenden Ökodesign-Richtlinie (von 03/2021) selbst zu reparieren.
Sie enthalten Informationen zum Austauschen bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
In Zweifelsfällen wenden Sie sich bitte an unsere Kundendienstabteilung. Bei nicht ordnungsgemäßer Befolgung der Reparaturanweisungen ist die Schadenshaftung ausgeschlossen.
1.2 Allgemeine Symbole
Symbol Bedeutung
Besondere Informationen
1.3 Relevante Sicherheitssymbole
| Symbol Bedeutung | |
 | Allgemeiner Warnhinweis |
 | Gefahr durch elektrische Spannung |
 | Schnittgefahr |
 | Quetschgefahr |
 | Heiße Oberflächen |
 | Explosionsgefahr |
 | Starkes Magnetfeld |
 | Nichtionisierende Strahlung |
2 SICHERHEIT
2.1 Beschilderung bezüglich Risikostufen
| Beschilderung | Bedeutung |
| GEFAHR | Unmittelbare Gefahr, die bei Nichtvermeidung zum Tod oder zu schweren Verletzungen führen kann. |
| WARNUNG | Mögliche unmittelbare Gefahr, die bei Nichtvermeidung zum Tod oder zu schweren Verletzungen führen kann. |
| VORSICHT | Mögliche unmittelbare Gefahr, die bei Nichtvermeidung zu leichten Verletzungen oder Sachschäden führen kann. |
2.2 Beschilderung bezüglich Sachschäden
| Beschilderung | Bedeutung |
| WARNUNG | Warnung bezüglich möglicher Sachschäden |
2.3 Allgemeine Sicherheitshinweise
▶ Die Reparaturanleitung durchlesen und die darin enthaltenen Anweisungen befolgen.
Systematisch vorgehen und die Anweisungen zum Auffinden und Reparieren von Störungen befolgen.
2.3.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile
Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Arbeitsbeginn vom Netz trennen.
Nach der Reparatur muss eine Sicherheitsprüfung gemäß der Norm VDE 0701 bzw. gemäß den entsprechenden länderspezifischen Normen durchgeführt werden.
▶ Schutzhandschuhe tragen!
Quetschgefahr bei Reparatur-, Wartungs-, Fehlerbehebungs- und technischen Servicearbeiten wegen schwerer beweglicher Teile.
Sicherheitsschuhe tragen!
▶ Schwere Bauteile gegen Herabfallen sichern.
Körperteile von sich bewegenden Bauteilen fernhalten.
Ausschließlich Originalersatzteile verwenden!
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen).
Die Module einschließlich ihrer Anschlüsse und Leiterbahnen nicht berühren.
Verletzungsgefahr durch scharfe Kanten.
Gefährdung der Gerätesicherheit/-funktion.
2.3.2 Struktur der Warnhinweise
GEFAHR
Freiliegende spannungsführende Teile
Lebensgefahr durch Stromschlag.
Das Gerät vom Stromnetz trennen.
Gehäuse, Rahmen und Bauteile nicht berühren.
Wenn Prüfungen bei unter Spannung stehendem Gerät erforderlich sind, einen Sicherheitsschalter verwenden.
Der Erdungsleiterwiderstand darf die genormten Werte auf keinen Fall überschreiten.
VORSICHT
Gefahr von Schnittverletzungen durch scharfe Kanten.
▶ Schutzhandschuhe tragen.
Persönliche Schutzausrüstung tragen.
VORSICHT
Geladene Kondensatoren
Verletzungsgefahr durch Stromschlag und Schreckreaktion.
Die im Gerät befindlichen Kondensatoren vor der Durchführung von Arbeiten am Gerät entladen.
WARNUNG
Berührbare leitfähige Teile können im Fehlerfall spannungsführend sein.
Lebensgefahr durch Stromschlag.
Das Gerät vom Stromnetz trennen.
Gehäuse, Rahmen und Bauteile nicht berühren.
▶ Wenn Prüfungen bei unter Spannung stehendem Gerät erforderlich sind, einen Sicherheitsschalter verwenden.
Der Erdungsleiterwiderstand darf die genormten Werte auf keinen Fall überschreiten.
WARNUNG
Elektrostatisch empfindliche Bauteile.
Zerstörung von Bauteilen bei Berührung.
▶ Vor der Durchführung von Arbeiten an elektrostatisch empfindlichen Bauteilen ein Elektrostatik-Schutzsystem installieren.
Die Maßnahmen zum Schutz von elektrostatisch empfindlichen Bauteilen befolgen.
WARNUNG
Zerstörung von Bauteilen durch willkürlichen Austausch von Teilen.
Zerstörung von Bauteilen bei Berührung.
▶ Vor dem Austausch von Bauteilen eine Fehlersuche durchführen.
▶ Systematisch prüfen.
▶ Die technische Dokumentation befolgen.
▶ Unnötiges Austauschen von Bauteilen vermeiden.
3 WERKZEUGE UND HILFSMITTEL
| Bezeichnung | Details | Bild |
| Schraubendreher Torx T20 mit Bohrung (00340764) | 100 mm, für Schrauben mit Sicherheitsstift |  |
| Schraubendreher Torx T15 | Länge 80 mm |  |
| Schlitzschraubendreher | Klinge 10 mm x 1,6 mm x 200 mm |  |
| Flachrundzange [00340871] | Länge: 200 mm, gerade |  |
4 REPARATUR
4.1 Austauschen der Sprüharme

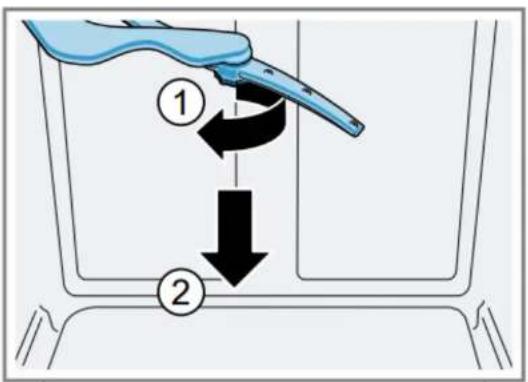

4.1.1 Ausbauen des Sprüharms
Den oberen Sprüharm abschrauben (gilt nur für 60-cm-BI-Modelle) (1).
Den Arm nach unten ziehen (2).

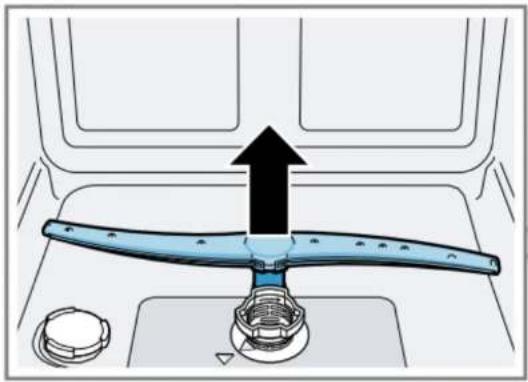

Den unteren Sprüharm nach oben schieben.
4.1.2 Einbauen des Sprüharms
Den unteren Sprüharm einsetzen. Der richtige Sitz ist erreicht, wenn ein Klicken hörbar ist.
Den oberen Sprüharm einsetzen und festschrauben.
4.2 Austauschen der Siebe

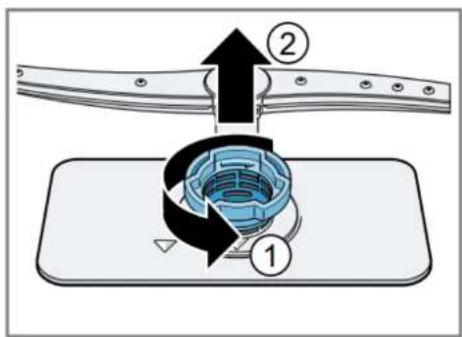

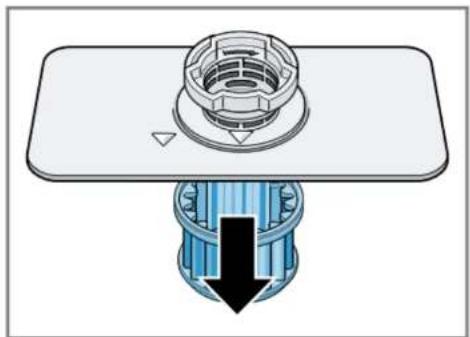

4.2.1 Ausbauen der Siebe
Das Grobsieb (1) gegen den Uhrzeigersinn drehen und das Siebsystem herausnehmen (2).
Das Mikrosieb nach unten ziehen.
Druck auf die Rastnasen ausüben (1) und das Grobsieb nach oben ziehen (2).
4.2.2 Einbauen der Siebe
- Das Siebsystem wieder einbauen.
Darauf achten, dass die Verriegelungen am Grobsieb einrasten.
- Das Siebsystem in das Gerät einsetzen und das Grobsieb im Uhrzeigersinn drehen.
Darauf achten, dass sich die Pfeilmarkierungen gegenüberstehen.
4.3 Austauschen der Laugenpumpenabdeckung
Voraussetzungen:
Das Gerät vom Stromnetz trennen.
Die oberen und unteren Körbe entnehmen.
Die Siebe ausbauen.
Restwasser abfließen lassen. Gegebenenfalls einen Schwamm verwenden.
4.3.1 Ausbauen der Laugenpumpenabdeckung
VORSICHT
Verletzungsgefahr!
▶ Schutzhandschuhe tragen.
Fremdkörperansammlungen vorsichtig entfernen.

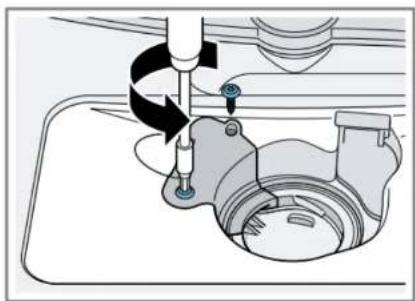

Die Befestigungsschrauben der Pumpenabdeckung lösen (Torx T20).

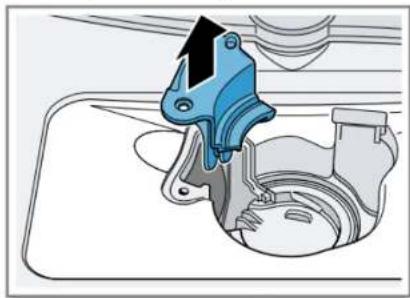

Die Pumpenabdeckung nach oben ziehen.
Im Gerät befindliche Speisereste und Fremdkörper entfernen.
4.3.2 Einbauen der Laugenpumpenabdeckung
Die Pumpenabdeckung aufsetzen.
Die Pumpenabdeckung nach unten drücken und festschrauben.
Das Siebsystem einbauen.
Die oberen und unteren Körbe einsetzen.
4.4 Austauschen des Steckers
WARNUNG
Überhitzung des Netzanschlusses!
Brandgefahr im Gerät
Bei der Anpassung des Netzkabels des Geräts an landesübliche Steckdosen auch die im jeweiligen Land verwendete Spannung/Frequenz beachten.
Das Netzkabel fest einschieben, bis ein Klicken hörbar ist.
Zwei stabile Stifte auf beiden Seiten verhindern, dass sich der Stecker versehentlich lockert oder vom Gerät löst.

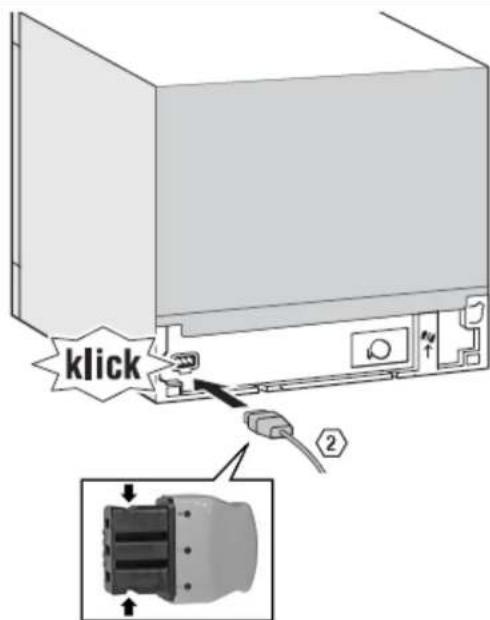

4.4.1 Montage
Der Stecker wird durch vorsichtige Seitwärtsbewegung und gleichzeitiges Ziehen aus der Steckdose entfernt.
4.5 Korbsysteme
Die 60-cm-Modelle sind mit zwei Körben ausgestattet.
Die 45-cm-Modelle enthalten nur einen Korb.

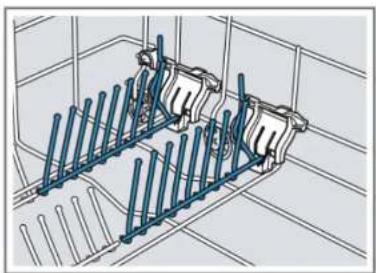

4.5.1 Klappelemente
Die Klappelemente sind in einen Schlitz in der seitlichen Kunststoffhalterung eingesetzt.
Wenn die Elemente nicht benötigt werden, den Hebel nach vorn drücken.

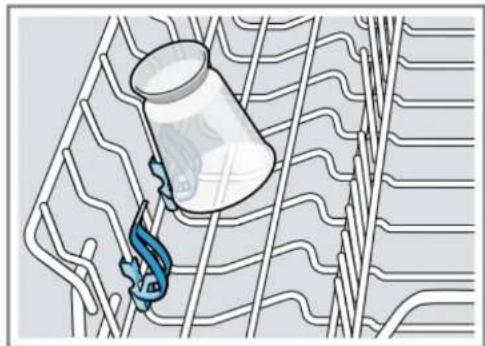

4.5.2 Zusätzliche Halterung für kleine Teile
Diese Halterung ist für kleine und leichte Teile vorgesehen.
4.6 Austauschen der Außentür
Voraussetzungen:
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.

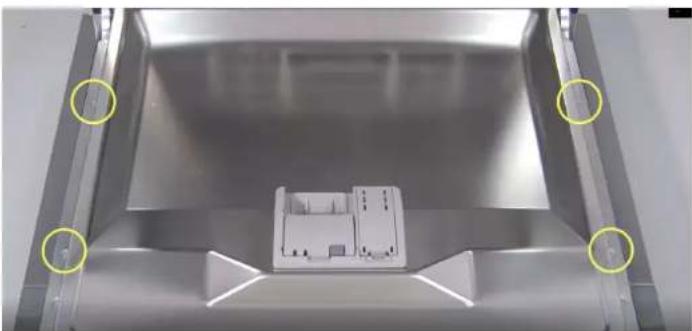

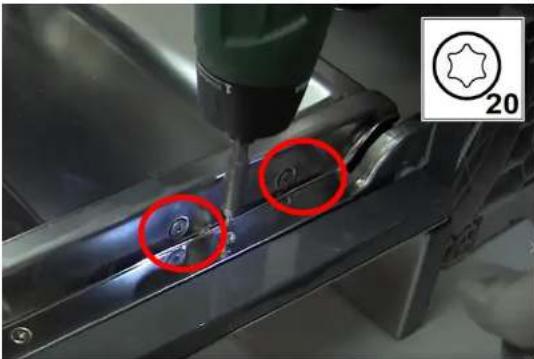

4.6.1 Ausbauen der Außentür
Die nachfolgend beschriebenen Schrauben mit einem Torx T20-Schraubendreher entfernen.
1- Die Tür öffnen.
2- Vier Schrauben entfernen.
3- Die Tür an einer Seite festhalten und schließen.
4- Die Verriegelungen der Tür nach unten ziehen und die Tür lösen.
5- Den Schutzleiter von der Tür trennen.
Mit den beiden seitlichen Schrauben der Innentür werden die Scharniere an der Innentür befestigt.
4.6.2 Einbauen der Außentür
Die Schritte in umgekehrter Reihenfolge befolgen.

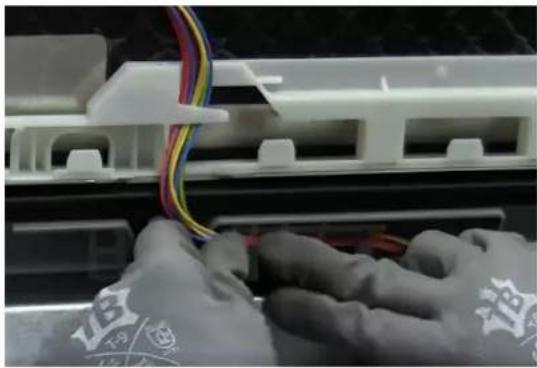

WARNUNG
Falsch verlegte und befestigte Kabel!
Gefahr der Beschädigung des Kabelbaums.
Die Kabel ordnungsgemäß verlegen und mit Klebeband befestigen.
Den Kabelbaum ordnungsgemäß in der unteren Dichtungshalterung positionieren.
4.7 Austauschen der Bedienblende
Voraussetzungen:
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.
Die Außentür ist entfernt.

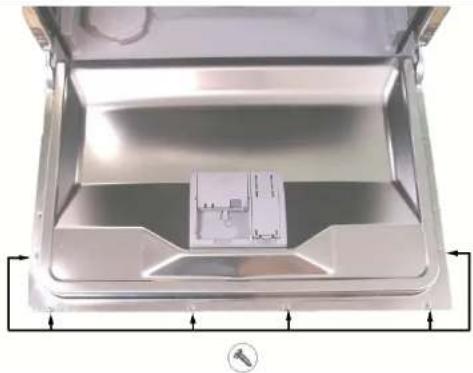

4.7.1 Ausbauen der Bedienlende
- Die elektrischen Anschlüsse von der Bedienblende und vom Klarspülermangelsensor trennen.
- Die Tür öffnen.
- Die Frontblende mit einer Hand vor dem Herunterfallen sichern.
- Die sechs Torx-Schrauben entfernen.
- Ausbauen der Bedienlende
4.7.2 Einbauen der Bedienblende
Die Schritte in umgekehrter Reihenfolge befolgen.
4.8 Austauschen des Reinigerkammerdeckels
Als Hebelwerkzeug kann ein schmaler Schraubenzieher dienen.
Voraussetzungen:
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.
Die Tür ist geöffnet.
Der Reinigerdeckel ist geöffnet.
4.8.1 Ausbauen des Reinigerdeckels
- Den Reinigerdeckel 5 mm nach innen schieben.
- Den Reinigerdeckel mit einem Hebel an der Unterseite aus den Führungsschienen hebeln und an der Oberseite aus den Führungsschienen nehmen.
• Die Feder entnehmen.

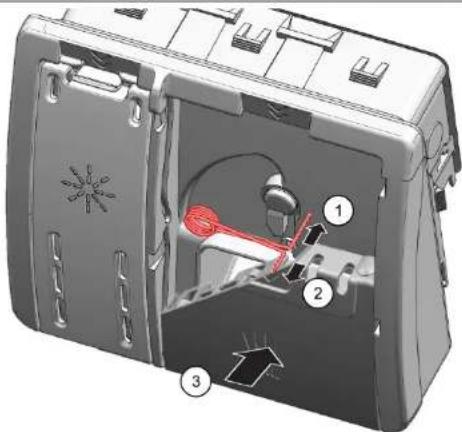

4.8.2 Einsetzen der Feder
- Das lange Ende der Feder in das Befestigungsloch der Zugabevorrichtung einsetzen (1).
- Das kurze Ende der Feder in das Befestigungsloch des Reinigerdeckels einsetzen (2).
- Den Deckel auf die Zugabevorrichtung drücken (3).
4.8.3 Einbauen des Reinigerdeckels
- Den Reinigerdeckel 5 mm vor der vollständig geöffneten Position auf einer Seite in die Führungsschienen einsetzen. Auf die gegenüberliegende Seite der Führungsschienen vorsichtig Druck ausüben.
• Die Funktion des Reinigerdeckels prüfen.
4.9 Austauschen der unteren Türdichtung
Voraussetzungen:
√ Die Außentür ist demontiert.

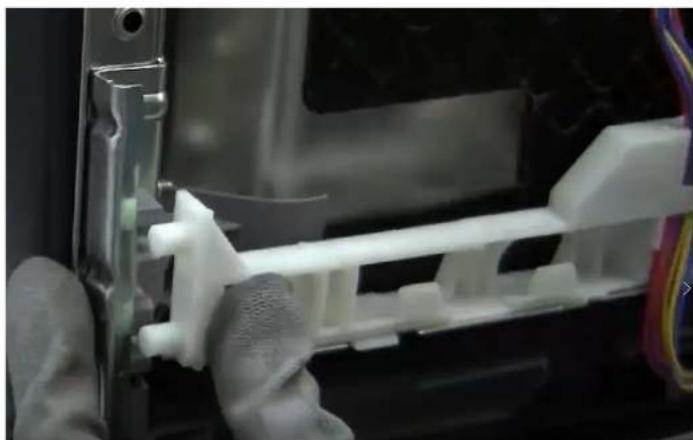

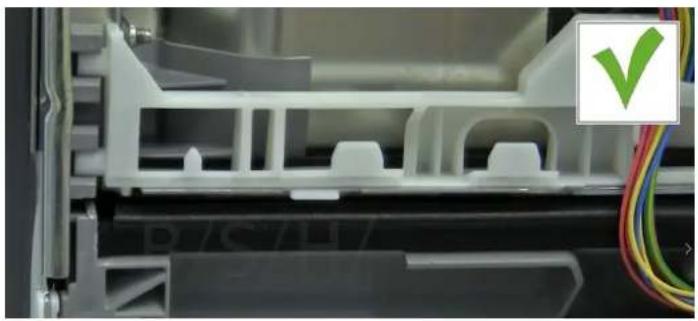

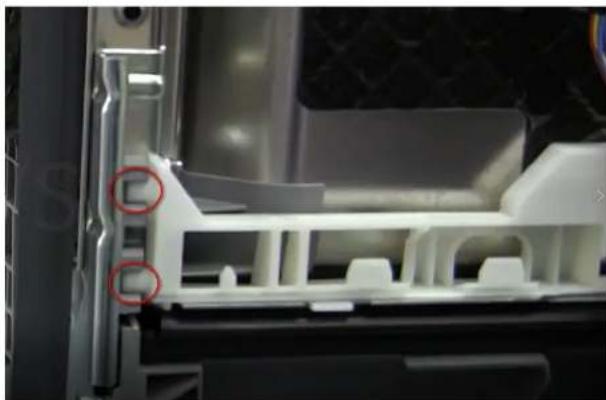

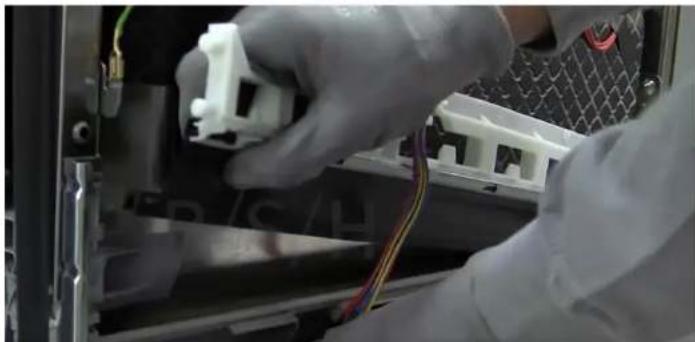

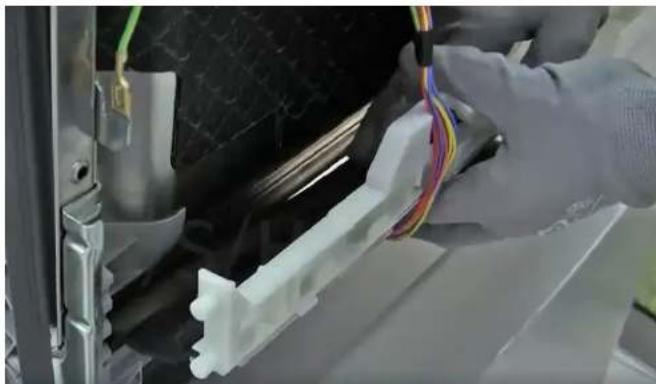

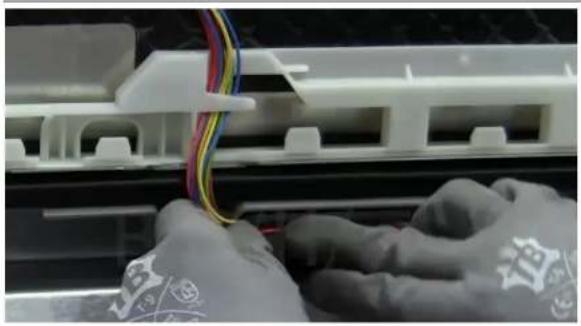

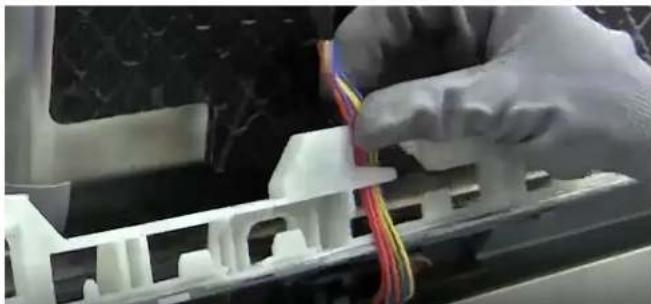

4.9.1 Demontage

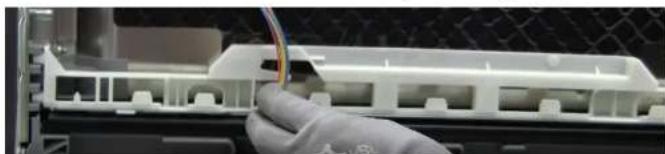

Den Kabelbaum aus der weißen Führungshalterung entfernen.
Die Dichtung aus ihrer unteren Befestigungsposition entfernen.
Die Dichtung nach oben ziehen, um sie vom Boden zu lösen.
Für die Montage die Demontageschritte in umgekehrter Reihenfolge befolgen.
Die Dichtung positionieren und Druck auf den Boden ausüben, um sie zu fixieren.
Den Kabelbaum in die weiße Halterung führen.
Die weiße Halterung am Boden befestigen.
Auf die ordnungsgemäße Kabelverlegung achten.
Kontrollieren, ob die Dichtung mit dem unteren Boden bündig ist.
4.10 Austauschen der Türdichtung
Voraussetzungen
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.
4.10.1 Ausbauen der Türdichtung
Die Dichtung aus dem Innenrahmen entfernen.

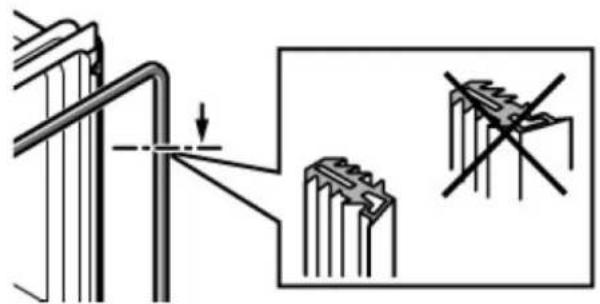

4.10.2 Einbauen der Türdichtung
Auf die richtige Lage des Türdichtungsprofils achten.
Darauf achten, dass die Ecken werden verbogen noch verdreht sind.
Das Dichtungsende gerade nach vorn unter der Innentür positionieren. Die Dichtung muss so weit wie möglich an der Seite des Behälter anliegen.
4.11 Austauschen der unteren Abdeckung
Voraussetzungen
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.

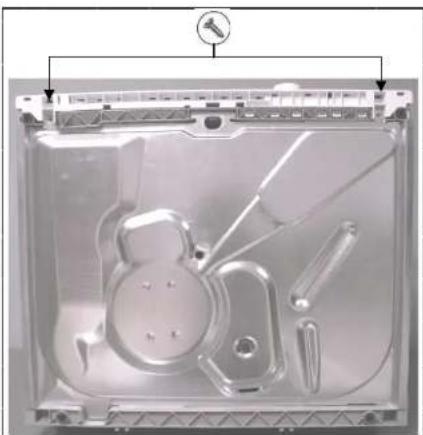

4.11.1 Ausbauen der unteren Abdeckung
1 Die beiden Torx T20-Halteschrauben herausschrauben.
2 Durch die untere Öffnung an der Abdeckung ziehen, bis sie vom Befestigungsstift gelöst ist.
Die Abdeckung an beiden Seiten mit einem Schlitzschraubendreher lösen.
3 Den Schutzleiter entfernen.
1 Den unteren Bodenteil durch Einsetzen der vorstehenden Kanten in die Nuten des Behälterkunststoffbodens positionieren.
2 Den Schutzleiter am Boden montieren.
3 Die beiden Halteschrauben einschrauben.
4.12 Austauschen der Türfedern
Voraussetzungen
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.
Die untere Bodenplatte ist entfernt.
4.12.1 Demontage
-

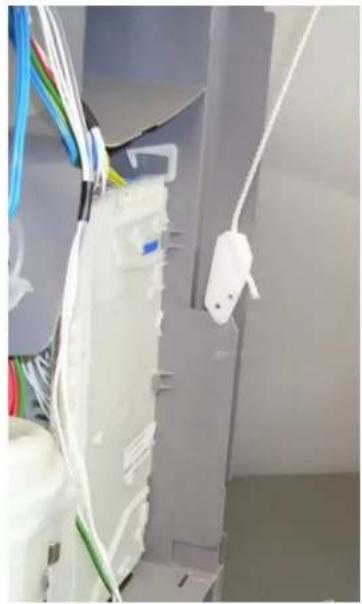

Die Kunststoffhalterung des Seils auf der vorstehenden Kante des Kunststoffbodens platzieren.
-

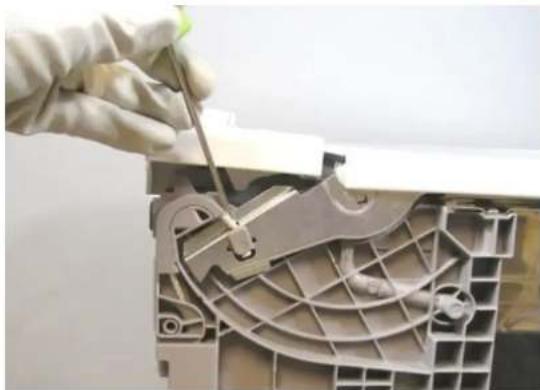

Das Seil mit einem Schlitzschraubendreher vom Scharnier entfernen.
-
Nachdem das Seil entfernt worden ist, kann die Feder entfernt werden.
Die Montage erfolgt in umgekehrter Reihenfolge.
| HalterungBeim Schließen der Tür wird die Seilhalterung automatisch aus ihrer Position gelöst. |
4.12.3 Türscharnierfedern
Das Gerät ist mit zwei Federn ausgestattet, mit denen die Öffnungs- und Schließkraft der Geschirrspülertür reguliert wird. Diese befinden sich an beiden Geräteseiten.
Die Federspannung wird über ein Seil und einen Kunststoffspanner auf das Scharnier übertragen.
Die Spannkraft der Federn kann nicht verändert werden.
Das Feder- und Übertragungssystem passt sich automatisch an das Türgewicht an.
2 Seilrolle 4 Seil
3 Seilbefestigungsstück
1 Seilrolle
2 Seil 4 Spannfeder
3 Kunststoffhalterung
4.13 Austauschen des Scharniers
Voraussetzungen:
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.
Die Außen- und Innentüren sind entfernt.
Der untere Boden ist entfernt.
Das Gerät ist vom Einbauschrank gelöst.
4.13.1 Ausbauen des Scharniers
Die Verriegelung mit einem Schlitzschraubendreher (1) lösen.
Nach vorn ziehen (2).
Den Schutzleiteranschluss vom Scharnier entfernen.
4.13.2 Einbauen des Scharniers
GEFAHR
Stromschlaggefahr durch spannungsführende Teile
Verletzungsgefahr Schreckreaktion.
durch
Stromschlag
und
Elektrische Komponenten müssen von einer Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung gemäß der Norm VDE 0701 bzw. gemäß den entsprechenden länderspezifischen Normen durchgeführt werden.
Das Scharnier am Gerät positionieren (1).
Das Scharnier nach unten schieben (2), bis es ordnungsgemäß am Gerät sitzt.
Den Scharnierschutzleiter anschließen.
Wenn kein Schutzleiter angeschlossen ist, kann dies dazu führen, dass Spannung an der Tür anliegt. Wenn kein Schutzleiter angeschlossen ist, kann dies dazu führen, dass Spannung an der Tür anliegt.
4.14 Austauschen des Emotion Lights
Das Emotion Light befindet sich im vorderen oberen Außenbereich des Behälters. Die beiden Leuchten sind über den Kabelbaum an das Leistungsmodul angeschlossen.
Voraussetzungen
Das Gerät ist vom Netz getrennt.
Das Gerät ist von der Wasserversorgung getrennt.
Der untere Boden ist entfernt.
4.14.1 Ausbauen des Emotion Lights
Den Steckverbinder vom Leistungsmodul und den Schutzleiter vom Metallboden trennen (gelb markiert).
Beide Steckverbinder unten rechts herausziehen.
Die hintere Verriegelung der Leuchtenhalterung lösen (siehe Abbildung).
Alle Leuchten zum Entfernen nach oben ziehen.
Die Leuchten und den Kabelbaum entfernen.

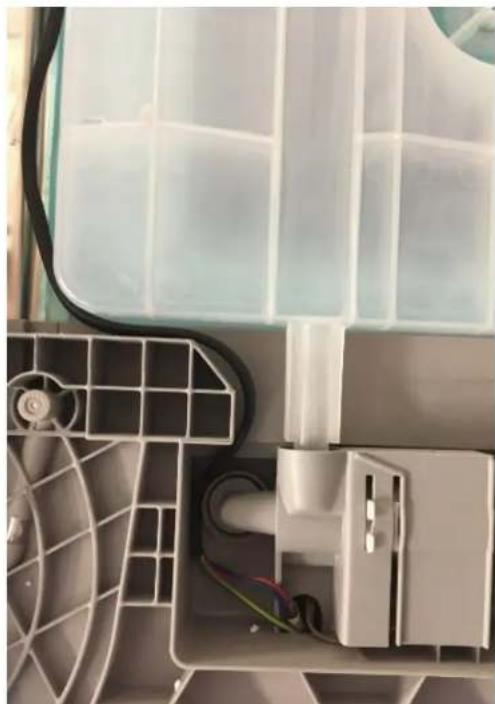

4.14.2 Einbauen des Emotion Lights
Die oben angegebenen Schritte in umgekehrter Reihenfolge befolgen. Dabei auf ordnungsgemäße Kabelverlegung achten.
4.12.1 Dezasamblarea
