KASUTUSJUHEND SC05IB00TE SIEMENS

1.1 Dokumendi eesmärk......

1.2 Üldised sümbolid ....

1.3 Asjakohased ohutussümbolid ....

2 OHUTUS......

2.1 Ohutasemete märgistus ....

2.2 Materiaalse kahju märgistus ....

2.3 Üldised ohutusjuhised....

3 TÖÖRIISTAD JA ABINÕUD ......

Tähistus ....

Üksikasjad

Pilt....

4.3 Äravoolupumba katte vahetamine ....

4.4 Pistiku vahetamine ....

4.5 Korvisüsteemid......

4.6 Välimise ukse vahetamine ....

4.7 Juhtpaneeli vahetamine ....

4.8 Pesuvahendi dosaatori katte vahetamine......

4.9 Alumise uksetihendi vahetamine ....

4.10 Uksetihendi vahetamine....

4.11 Alumise katte vahetamine......

4.12 Uksevedrude vahetamine......

4.13 Hinge vahetamine....

4.14 Emotion lighti vahetamine ....

1 SISSEJUHATUS

1.1 Dokumendi eesmärk

Need remondinõuanded aitavad kliendil ise seadmeid parandada, jäädes vastavusse kohaldatava ökodisaini määrusega (kehtib alates 03/2021).

Need sisaldavad teavet teatud varuosade vahetamise kohta, hölmates ka hoiatusi ja ohtusid.

Kahtluse korral võtke ühendust meie klienditeenindusega. Me vastutame kahjustuse eest ainult siis, kui remondijuhiseid on õigesti järgitud.

1.2 Üldised sümbolid

Sümbol Tähendus
	Eriteave

1.3 Asjakohased ohutussümbolid

Sümbol Tähendus
	Üldine hoiatus
	Elektripingest tingitud oht
	Lõikeoht
	Muljumisoht
	Kuumad pinnad
	Plahvatusoht
	Tugev magnetväli
	Mitteioniseeriv kiirgus

2 OHUTUS

2.1 Ohutasemete märgistus

Märgistus Tähendus
OHT	Vahetu oht, mis võib vältimata jätmise korral põhjustada surma või raske vigastuse.
HOIATUS	Võimalik vahetu oht, mis võib vältimata jätmise korral põhjustada surma või raske vigastuse.
ETTEVAATUST	Võimalik vahetu oht, mis võib vältimata jätmise korral põhjustada kerge vigastuse või materiaalse kahju.

2.2 Materiaalse kahju märgistus

Märgistus Tähendus
HOIATUS	Hoiatus võimaliku materiaalse kahju kohta

2.3 Üldised ohutusjuhised

Lugege remondijuhendit ja järgige selles antud juhiseid.
Tegutsege süsteemselt ja järgige vigade kindlakstegemise ja kõrvaldamise juhiseid.

2.3.1 Köik kodumasinad

Pinge all olevatest osadest tingitud elektrilöögi oht

Elektrikomponentide remontimisel tehtud vead võivad põhjustada elektrilöögi!

Lahutage seade vooluvõrgust vähemalt 60 sekundit enne töö alustamist.
Pärast remonti veenduge, et tehakse standardile VDE 0701 või riiklikele standarditele vastav ohutuskontroll.
Kandke kaitsekindaid!
Rasketest liikuvatest osadest tingitud muljumisoht remondi, hoolduse, törkeotsingu ja tehnilise hoolduse käigus.
Kandke turvajalatseid!
Kinnitage rasked osad, et takistada nende allakukkumist.
- Ärge pange kehaosi liikuvatesse komponentidesse.
▶ Kasutage ainult originaalvaruosasid!
Elektrostaatiliselt tundlike komponentide (ESD) kahjustamise oht.
- Ärge puudutage mooduleid, kaasa arvatud ühendusi ega elektrit juhtivaid osi.

Teravatest servadest tingitud vigastusoht.

Oht seadme ohutusele/talitlusele.

2.3.2 Hoiatuse struktuur

OHT

Katmata pinge all olevad osad

Elektrilöögist tingitud surma oht.

▶ Lahutage seade vooluvõrgust.
- Ärge puudutage korpust, raami ega komponente.
Kui pinge all olekus katsetamine on vajalik, kasutage kaitselülitit.
▶ Veenduge, et maandusjuhtme takistus ei ületaks standardseid väärtusi.

HOIATUS

Törke korral vöivad puudutatavad elektrit juhtivad osad olla pinge all.

Elektrilöögist tingitud surma oht.

▶ Lahutage seade vooluvõrgust.
- Ärge puudutage korpust, raami ega komponente.
Kui pinge all olekus katsetamine on vajalik, kasutage kaitselülitit.
▶ Veenduge, et maandusjuhi takistus ei ületaks standardseid väärtusi.

ETTEVAATUST

Teravatest servadest tingitud lõikevigastused.

Kandke kaitsekindaid.
▶ Kasutage isikukaitsevahendeid.

ETTEVAATUST

Laetud kondensaatorid

Elektrilöögist ja šokist tingitud vigastusoht.

▶ Laadige seadmes olevad kondensaatorid enne töö tegemist tühjaks.

HOIATUS

Elektrostaatiliselt ohtlikud komponendid.

Komponendid hävivad puudutamise korral.

Enne mis tahes elektrostaatiliselt ohtlike komponentidega seotud töid paigaldage elektrostaatiline kaitsesüsteem.
Järgige elektrostaatiliselt ohtlike komponentide kaitsmise meetmeid.

HOIATUS

Komponentide hävimine osade juhusliku vahetamise töttu.

Komponendid hävivad puudutamise korral.

Enne komponentide vahetamist tehke törkeotsing.
Kontrollige süsteemselt.
Järgige tehnilist dokumentatsiooni.
Vältige komponentide ebavajalikku vahetamist.

3 TÖÖRIISTAD JA ABINÕUD

Tähistus	Üksikasjad	Pilt
Tähtotsaga kruvikeeraja koos T20 otsaga ja auguga (00340764)	100 mm, splindiga poltidele
Tähtotsaga kruvikeeraja koos T15 otsaga	Pikkus 80 mm
Lapik kruvikeeraja	tera 10 mm x 1,6 mm x 200 mm
Peeneotsalised tangid [00340871]	Pikkus: 200 mm, sirge

4 REMONT

4.1 Pihustite vahetamine

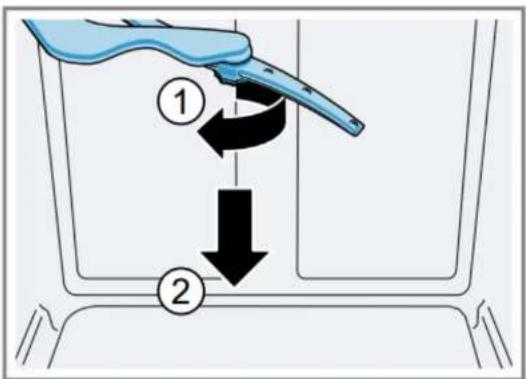

4.1.1 Pihusti eemaldamine

Kruvige ülemine pihusti lahti (ainult 60 cm BI mudelid) (1). Tömmake pihustit allapoole (2).

Lükake alumist pihustit ülespoole.

Keerake jämefiltrit (1) vastupäeva ja eemaldage filtrisüsteem (2).

Vajutage kinnitusnukke (1) ja tömmake jämefilter (2) üles.

1

1. Paigaldage filtrisüsteem tagasi.
   Veenduge, et jämefiltri haagid läheksid paika.
2. Pange filtrisüsteem seadmesse ja keerake jämefiltrit päripäeva.

Veenduge, et nooltähised kattuksid.

4.3 Äravoolupumba katte vahetamine

Eeltingimused

Lahutage seade vooluvõrgust.

Eemaldage ülemised ja alumised korvid.

Eemaldage filtrid.

Laske veel välja voolata. Vajaduse korral kasutage käsna.

4.3.1 Äravoolupumba katte eemaldamine

ETTEVAATUST

Vigastusoht

Kandke kaitsekindaid.
Eemaldage ettevaatlikult mis tahes võõrlisandid.

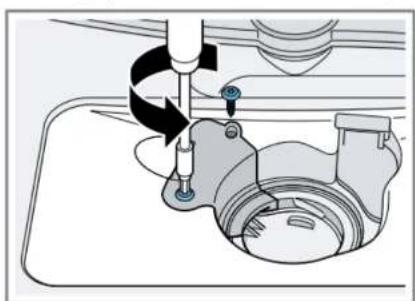

Vabastage pumba katte kinnituskruvid ( T 20 täht).

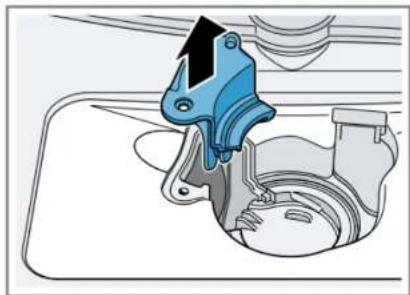

Tömmake pumba katet ülespoole.

Eemaldage seadme seest mis tahes toidujäägid ja võõrlisandid.

4.3.2 Äravoolupumba katte paigaldamine

Asetage pumba kate peale.

Vajutage see alla ja keerake sisse.

Paigaldage filtrisüsteem.

Paigaldage ülemised ja alumised korvid.

4.4 Pistiku vahetamine

HOIATUS

Elektriühenduse ülekuumenemine!

Tuleoht seadmes

Seadme toitekaabli vahetamisel selle kasutamiseks riigis kasutusel olevate pistikupesadega peate välja uurima ka riigis kehtiva pinge ja sageduse.
Lükake see kindlalt paika, kuni kuulete klõpsu.

Kaks tugevat piid kummalgi pool takistavad pistiku juhuslikku lahtitulemist või seadmest lahutamist.

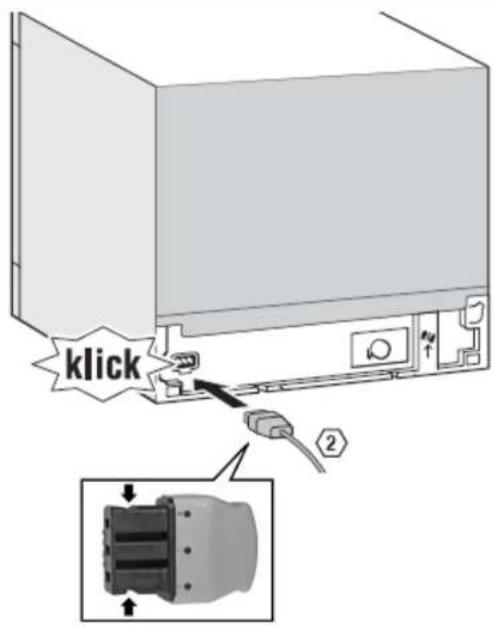

4.4.1 Monteerimine

klick 2

Pistiku eemaldamiseks seadmes olevast pesast tuleb seda ōrnalt küljele liigutada ja samal ajal tömmata.

4.5 Korvisüsteemid

60 cm mudelitel on 2 korvi.

45 cm mudelitel on ainult üks korv.

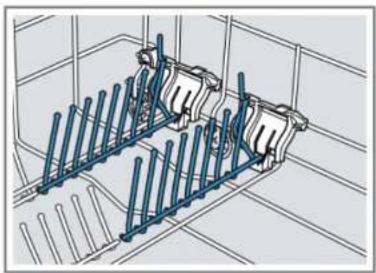

4.5.1 Kokkumurtavad vardad

Need sobituvad küljel oleva plasttoe pilusse.

Vajutage kangi ettepoole, kui vardaid ei ole vaja.

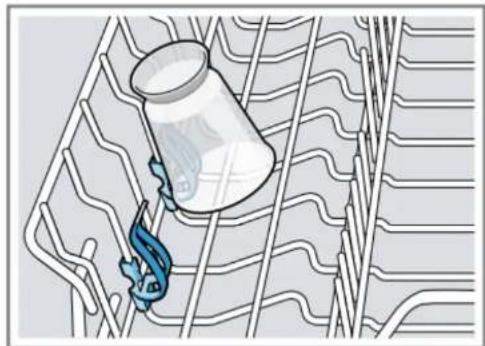

4.5.2 Lisatugi väikeste osade jaoks

Kasutage seda tuge kergete väikeste osade jaoks.

4.6 Välimise ukse vahetamine

Eeltingimused

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

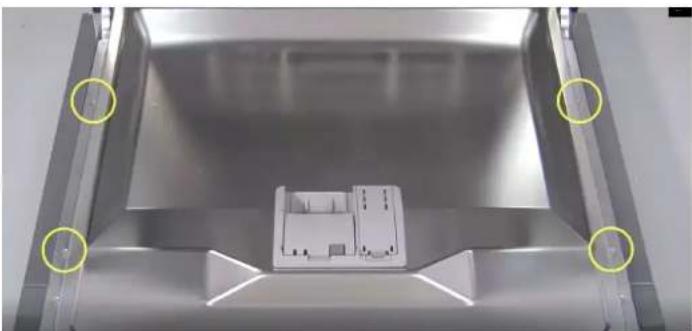

4.6.1 Välimise ukse eemaldamine

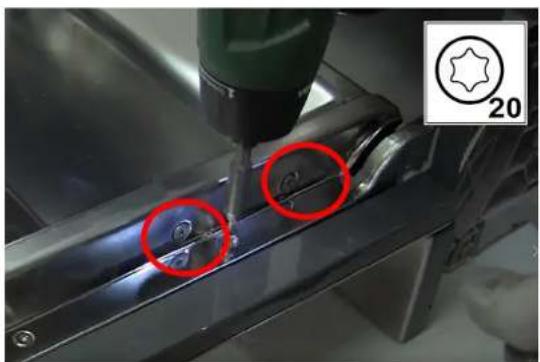

Eemaldage allpool kirjeldatud kruvid tähtotsaga kruvikeerajaga nr 20.

1- Avage uks.
2- Eemaldage 4 kruvi.
3- Sulgege uks, hoides seda ühelt poolt kinni.
4- Vabastage uks, tömmates seda haakidest alla.
5- Lahutage maandusjuhe ukse küljest.

Sisemise ukse 2 külgmist kruvi hoiavad hingesid sisemise ukse küljes.

4.6.2 Välimise ukse paigaldamine

Tehke sammud vastupidises järjekorras.

HOIATUS

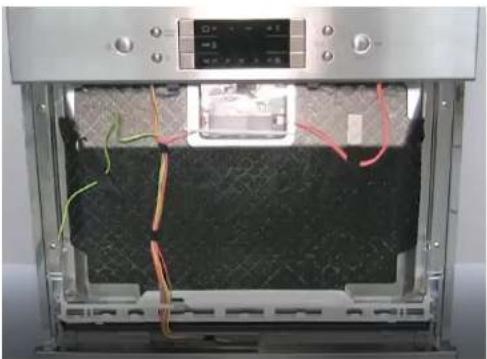

Hooletult kinnitatud või vales asendis juhtmed! Juhtmekimbu kahjustamise oht.

▶ Paigaldage juhtmed ja kinnitage need kleeplindiga paigale.

Paigaldage juhtmekimp õigesti alumisse tihendiklambrisse.

4.7 Juhtpaneeli vahetamine

Eeltingimused

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

Välimine uks on eemaldatud.

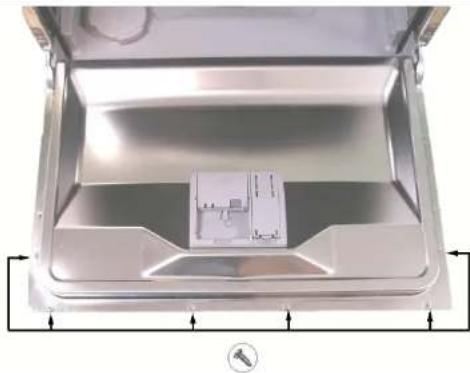

4.7.1 Juhtpaneeli eemaldamine

1. Lahutage juhtpaneeli ja loputustarviku hoiatusanduri elektriühendused.
2. Avage uks.
3. Hoidke esipaneeli ühe käega kinni, et see eest ära ei kukuks.
4. Eemaldage 6 tähtkruvi.
5. Juhtpaneeli eemaldamine

Tehke sammud vastupidises järjekorras.

4.8 Pesuvahendi dosaatori katte vahetamine

Kangina võib kasutada väikest kruvikeerajat.

Eeltingimus

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

Uks on avatud.

Pesuaine sahtli kate on avatud.

4.8.1 Pesuaine sahtli katte eemaldamine

• Lükake pesuaine sahtli katet 5 mm võrra sissepoole.
• Eemaldage pesuaine sahtli kate juhikute alumiselt poolelt kangjabil ja eemaldage pesuaine sahtli kate juhikute ülemiselt poolelt.
• Eemaldage vedru.

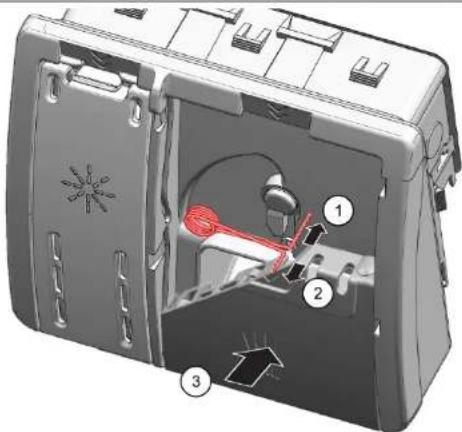

4.8.2 Vedru paigaldamine

• Paigaldage vedru pikk ots jaoturi paigaldusavasse (1).
- Paigaldage vedru lühike külg pesuaine sahtli katte paigaldusavasse (2).
• Vajutage kate jaoturi peale (3).

• Paigaldage pesuaine sahtli kate juhikutesse ühel pool, nii et see jääks 5 mm kaugusele täiesti avatud asendist. Vajutage vastaspool örnalt juhikutesse.
• Kontrollige, kas pesuaine sahtli kate toimib.

4.9 Alumise uksetihendi vahetamine

Eeltingimus

√ Välimine uks on lahti võetud.

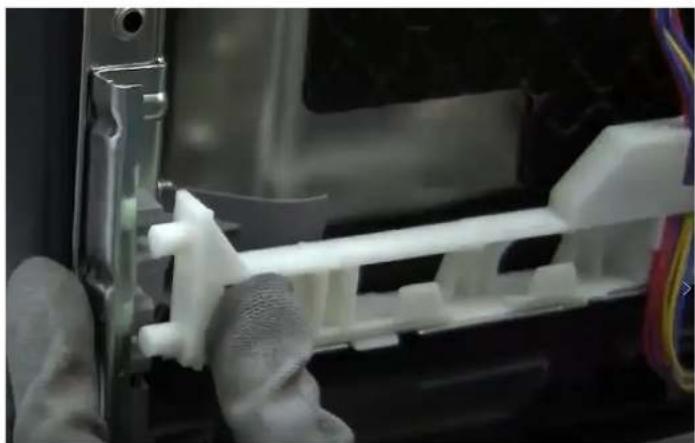

4.9.1 Demonteerimine

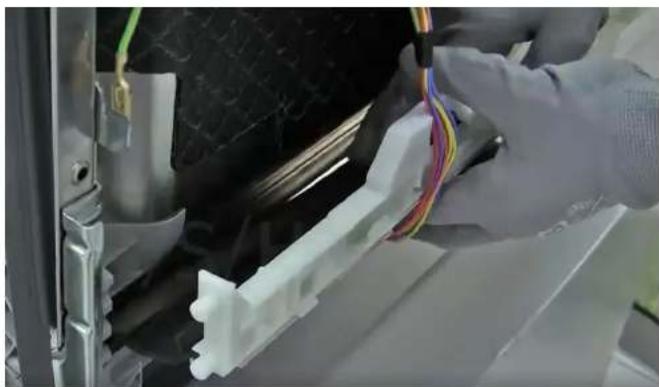

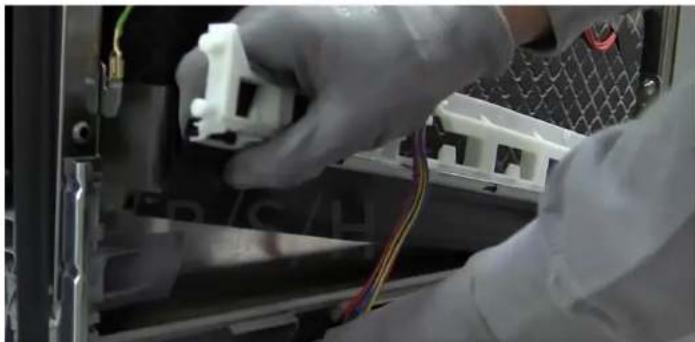

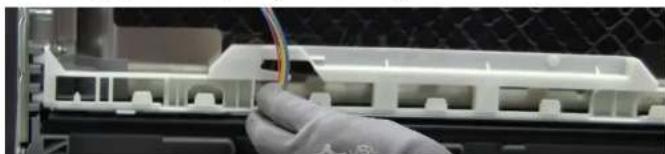

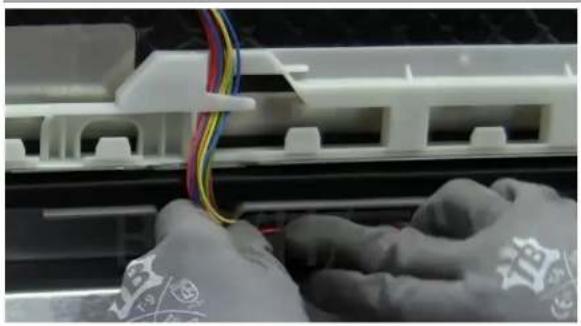

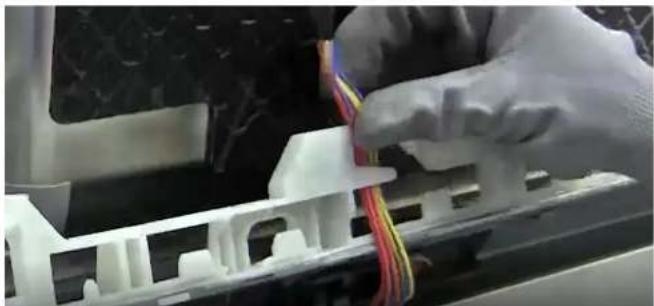

Eemaldage juhtmekimp valgest klamberjuhikust.

Tömmake seda aluselt vabastamiseks ülespoole.

Monteerimiseks tehke demonteerimissammud vastupidises järjekorras.

Asetage tihend paika ja vajutage alusele, et seda fikseerida.

Lükake juhtmekimp valge toe sisse.

Kinnitage valge tugi aluse külge.

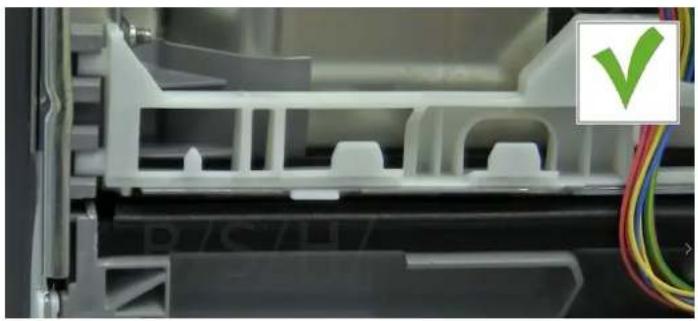

Veenduge, et juhtmed oleks õigesti paigutatud.

Veenduge, et tihend oleks alumise alusega ühetasa.

4.10 Uksetihendi vahetamine

Eeltingimus

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

4.10.1 Uksetihendi eemaldamine

Eemaldage tihend sisemiselt raamilt.

Veenduge, et nurgad ei oleksid painutatud ega keerdus.

Asetage tihendi ots otse ettepoole, sisemise ukse alla. Tihend peab jääma võimalikult pesukambri küljele.

4.11 Alumise katte vahetamine

Eeltingimus

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

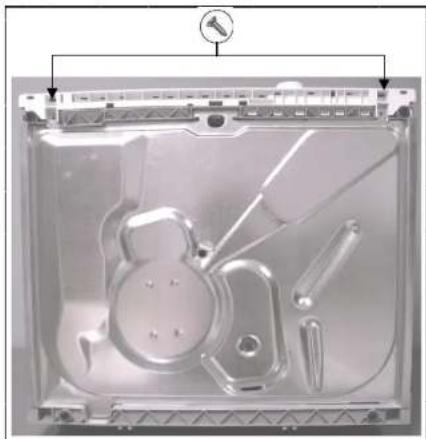

4.11.1 Alumise katte eemaldamine

1 Keerake lahti kaks tähtotsaga lukustuskruvi nr 20.
2 Tömmake alumisest august, kuni see vabaneb kinnitustihvtilt. Kasutage mölemalt poolt vabastamiseks lapikut kruvikeerajat.
3 Lahutage maandusjuhe.

1 Asetage aluse alumine osa paika, sisestades väljaulatuvad ääred pesukambri plastaluse soontesse.
2 Paigaldage maandusjuhe alusele.
3 Keerake kaks lukustuskruvi sisse.

4.12 Uksevedrude vahetamine

Eeltingimus

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

Aluse alumine plaat on eemaldatud.

4.12.1 Demonteerimine

1. Kasutage kruvikeerajat trossi lahutamiseks hinge küljest.

2. Kui tross on lahutatud, saab vedru eemaldada.

Monteerige vastupidises järjekorras.

Hoidik

Trossihoidik vabaneb asendist automaatselt, kui uks suletakse.

1. Asetage trossi plasthoidik plastaluse väljaulatuvale servale.

4.12.3 Uksehinge vedrud

Seadmel on kaks vedru, mis juhivad nõudepesumasina ukse avamise ja sulgemise jõudu. Need on seadmel mõlemal pool.

Vedrupinge kantakse trossi kaudu plastpinguti abil hingele üle.

Vedru pingsust ei saa reguleerida.

Vedru ja ülekandesüsteem kohanduvad automaatselt ukse kaalule.

1 2 3 4

1 Hing
2 Trossiratas 4 Tross
3 Trossi kinnitusdetail

4.13 Hinge vahetamine

Eeltingimused

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

Eemaldage välimised ja sisemised uksed.

Eemaldage alumine kate.

Vabastage kambrid.

4.13.1 Hinge eemaldamine

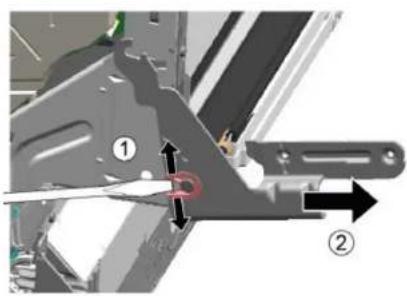

Vabastage haak kruvikeerajaga (1).

Tömmake väljapoole (2).

Lahutage maandusühendus hinge küljest.

Pinge all olevatest osadest tingitud elektrilöögi oht Elektrilöögist ja šokist tingitud vigastusoht.

Elektrikomponente peab remontima kvalifitseeritud elektrik.
Pärast remonti veenduge, et tehakse standardile VDE 0701 või riiklikele standarditele vastav ohutuskontroll.

Asetage hing seadmele (1).

Liigutage hinge allapoole (2), kuni see seadmesse sobitub.

Ühendage hinge maandusjuhe.

Puuduv maandusühendus võib põhjustada ukse pinge all olemist.

Emotion light on pesukambris üleval välimises eesosas. Nendel kahel tulek on juhtmekimp ja need on ühendatud toiteplokiga.

Eeltingimused

Seade on vooluvõrgust lahutatud.

Seade on veeühendusest lahutatud.

Alumine alus on eemaldatud.

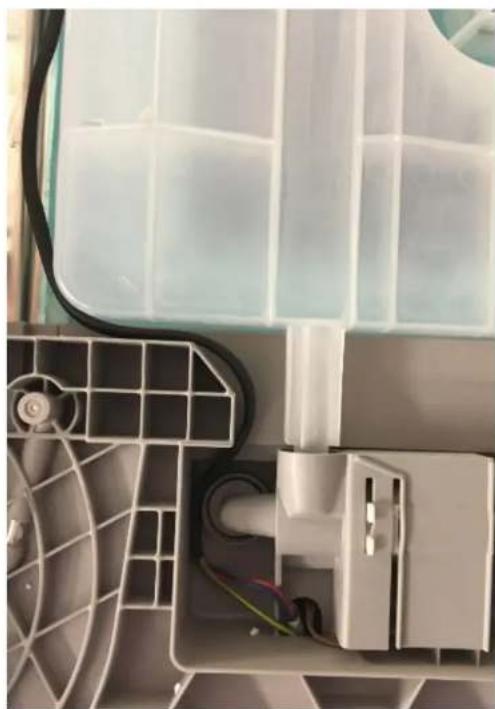

4.14.1 Emotion lighti eemaldamine

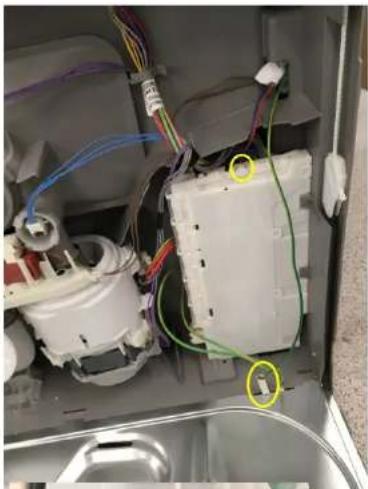

Lahutage pistik toiteploki ja metallaluse maanduse küljest (kollase märgistusega).

Tömmake mölemad pistikud läbi põhja paremal pool välja.

Vabastage tule hoidiku tagumine haak (vt pilti).

Tömmake eemaldamiseks köik tuled ülespoole.

Eemaldage tulede komplekt ja juhtmekimp.

Tehke ülaltoodud sammud vastupidises järjekorras, veendudes, et juhtmed on õigesti paigutatud.
