ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GFF 18V-22 Professional BOSCH

Ελληνικά...... Σελίδα 91

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφάλειας για ηλεκτρικά εργαλεία

⚠️ ΠΡΟΕΙΔΟ- ΠΟΙΗΣΗ

Διαβάστε όλες τις υποδείξεις ασφάλειας και τις οδηγίες.

Αμέλειες κατά την τήρηση των υποδεί-

ξεων ασφάλειας και των οδηγιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες για κάθε μελλοντική χρήση.

92 | Ελληνικά

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

▶ Διατηρείτε τον χώρο εργασίας καθαρό και καλά φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν ατυχήματα.
▶ Μην εργάζεστε με το ηλεκτρικό εργαλείο σε περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
'Отан χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί να χάσετε τον έλεγχο του εργαλείου.

Ηλεκτρική ασφάλεια

▶ Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Μην τροποποιήσετε το φις με κανέναν τρόπο. Μη χρησιμποιείτε φις προσαρμογής σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.
Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες, όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
▶ Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην υγρασία. Η διείσδυση νερού σ' ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
▶ Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το καλώδιο για τη μεταφορά ή το τράβηγμα για την αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
'Отан εργάζεσθε μ' ένα ηλεκτρικό εργαλείο στην ύπαίθρο, χρησμοποιείτε καλώδιο επέκτασης (μπαλαντέζα) που είναι κατάλληλο και για εξωτερική χρήση. Η χρήση ενός καλωδίου κατάλληλου για υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.
'Отан η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκητ, τότε χρησψοποιήστε έναν προστατευτικό διακόπτη διαρροής (διακόπτης FI/RCD). Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

▶ Na είστε σε επαγρύπνηση, δίνετε προσοχή στην εργασία που κάνετε και χρησμοποιείτε το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία

απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπο- ρεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Χρησμοποιείτε τον προσωπικό εξοπλισμό προστασίας. Φοράτε πάντα προστατευτικά γυαλιά. Όταν φοράτε έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προστασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε εργαλείο και τη χρήση του, ελαπώνεται ο κίνδυνος τραυματισμών.
Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο διακόπτης είναι στη θέση Off, πριν συνδέσετε το ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι ακόμη στη θέση ON, τότε δημιουργείται κίνδυνος τραυματισμών.
Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί συναρμολογημένο σ' ένα περιστρεφόμενο τμήμα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραιματισμούς.
▶ Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων περιστάσεων.
▶ Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χαλαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.
'Отан υπάρχει η δυνατότητα σύνδεσης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

▶ Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος.
▶ Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. 'Ενα ηλεκτρικό εργαλείο που δεν μπορείτε πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί.
▶ Τραβήξτε το φις από την πρίζα και/ή αφαιρέστε την μπαταρία από το ηλεκτρικό εργαλκείο, προτού εκτελέσετε οποιαδήποτε ρύθμιση, αλλαγή εξαρτήματος ή προτού αποθηκεύσετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφάλειας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.
▶ Φυλάτε τα ηλεκτρικά εργαλεία που δε χρησιμοποιούνται μακριά από παιδιά και μην επιτρέψετε τη χρήση

του ηλεκτρικού εργαλείου σε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή τις οδηγίες για τη λειτουργία του ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιψοποιούνται από άπειρα πρόσωπα.

Συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη κατάσταση, η οποία επηρεάζει τη λειτουργία του ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης, επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.
▶ Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν δυσκολότερα και οδηγούνται ευκολότερα.
Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις συνθήκες εργασίας και τις εργασίες που πρέπει να εκτελεστούν. Η χρησιμοποίηση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται γι' αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

Προσεκτικός χειρισμός και χρήση εργαλείων μπαταρίας

Επαναφορτίζετε μόνο με τον φορτιστή που καθορίζεται από τον κατασκευαστή. Ένας φορτιστής που είναι κατάλληλος μόνο για ένα συγκεκριμένο τύπο μπαταριών δημιουργεί κίνδυνο πυρκαγιάς όταν χρησιψοποιηθεί για άλλες μπαταρίες.
Χρησμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις ειδικά σχεδιασμένες μπαταρίες. Η χρήση άλλων μπαταριών μπορεί να οδηγήσει σε τραυματισμούς και να δημιουργήσει κίνδυνο πυρκαγιάς.
'Отав η μπαταρία δε χρησιμοποιείται, κρατήστε την μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τις επαφές της μπαταρίας. 'Ενα βραχυκύκλωμα των επαφών της μπαταρίας μπορεί να προκαλέσει τραυματισμούς ή φωτιά.
▶ Μια τυχόν εσφαλμένη χρήση μπορεί να οδηγήσει σε διαρροή υγρών από την μπαταρία. Αποφεύγετε κάθε επαφή μ' αυτά. Σε περίπτωση τυχαίας επαφής ξεπλύνετε καλά με νερό. Εάν τα υγρά έρθουν σε επαφή με τα μάτια, ζητήστε επιπλέον ιατρική βοήθεια. Διαρρέοντα υγρά μπαταρίας μπορεί να οδηγήσουν σε ερεθισμούς του δέρματος ή σε εγκαύματα.

Σέρβις

▶ Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Έτοι εξασφαλίζετε τη διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Προειδοποιήσεις ασφάλειας για φρεζοκαβιλιέρες

Οι δίσκοι κοπής πρέπει να αντιστοιχούν το λιγότερο στην ταχύτητα που αναφέρεται στο εργαλείο. Δίσκοι κοπής που υπερβαίνουν τον ονομαστικό αριθμό στροφών,

μπορεί να εκτοξευτούν και να προκαλέσουν τραυματισμούς.

Χρησμοποιείτε πάντοτε τον προφυλακτήρα. Ο προφυλακτήρας προστατεύει τον χειριστή από τα σπασμένα θραύσματα του δίσκου κοπής και την ακούσια επαφή με τον δίσκο κοπής.
Χρησιμοποιείτε πάντοτε δισκοειδείς φρέζες στο σωστό μέγεθος και με την κατάλληλη οπή υποδοχής. Δισκοειδείς φρέζες, που δεν ταιριάζουν στα τμήματα συναρμολόγησης της φρέζας, περιστρέφονται ανομοιόμορφα και οδηγούν σε απώλεια του ελέγχου.
▶ Οδηγείτε το ηλεκτρικό εργαλείο πάνω στο επεξεργαζόμενο κομμάτι μόνο, όταν αυτό βρίσκεται σε λειτουργία. Διαφορετικά υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφηνώσει στο επεξεργαζόμενο κομμάτι.
▶ Μη βάζετε τα χέρια σας στην περιοχή φρεζαρίσματος και στη φρέζα. Κρατάτε με το δεύτερο χέρι σας την πρόσθετη λαβή. Όταν κρατάτε τη φρέζα και με τα δυο σας χέρια η φρέζα δεν μπορεί να τα τραυματίσει.
▶ Μη φρεζάρετε ποτέ πάνω από μεταλλικά αντικείμενα, καρφιά ή βίδες. Η φρέζα μπορεί να υποστεί βλάβη και να οδηγήσει σε αύξηση των κραδασμών.
Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας ή συμβουλευτείτε την τοπική εταιρία παροχής ενέργειας. Η επαφή με ηλεκτρικούς αγωγούς μπορεί να οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ' έναν αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη. Το τρύπημα ενός υδροσωλήνα προκαλεί υλικές ζημιές.
Μη χρησιμοποιείτε καμία στομωμένη ή χαλασμένη φρέζα. Οι στομωμένες ή χαλασμένες φρέζες δημιουργούν αυξημένη τριβή μπορεί να σφηνώσουν και προκαλούν ανομοιόμορφο φρεζάρισμα.
'Отан εργάζεσθε κρατάτε το ηλεκτρικό εργαλείο καλά και με τα βυο σας χέρια και φροντίζετε να στέκεστε καλά. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα βυο σας χέρια.
▶ Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργαζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας.
▶ Першёвете, ме́хри va акиνητοπούθεί το ηλεκτρικό εργαλείο, протоύ το εναποθέσετε. Το τοποθετημένο εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώλεια του ελέγχου του ηλεκτρικού εργαλείου.
Χρησιμοποιείτε πάντοτε την πρόσθετη λαβή που πε- ριέχεται στη συσκευασία. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
Χρησιμοποιείτε μόνο τα εξαρτήματα που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Μη χρησιμοποιείτε δίσκους κοπής ή πριονόδισκους.
▶ Πριν τη θέση σε λειτουργία ελέγξτε την καλή προσαρμογή της δισκοειδούς φρέζας.
▶ Πατήστε το κουμπί κλειδώματος του άξονα μόνο σε περίπτωση ακινητοποίησης του ηλεκτρικού εργαλείου.

94 | Ελληνικά

Διαφορετικά μπορεί να υποστεί ζημιά το ηλεκτρικό εργαλείο.

Χρησιμοποιείτε το ηλεκτρικό εργαλείο μόνο με συναρμολογημένη αντιολισθητική προστασία. Έτσι εξασφαλίζεται μια ακριβής εργασία με το ηλεκτρικό εργαλείο.
Σε περίπτωση βλάβης ή/και αντικανονικής χρήσης της μπαταρίας μπορεί να εξέλθουν αναθυμιάσεις από την μπαταρία. Η μπαταρία μπορεί να αναφλεγεί ή να εκραγεί. Αφήστε να μπει φρέσκος αέρας και επισκεφτείτε έναν γιατρό σε περίπτωση που έχετε ενοχλήσεις. Οι αναθυμιάσεις μπορεί να ερεθίσουν τις αναπνευστικές οδούς.
▶ Μην τροποποιήσετε και μην ανοίξετε την μπαταρία. Υπάρχει κίνδυνος βραχυκυκλώματος.
Από αιχμηρά αντικείψενα, όπως π.χ. καρφιά ή κατασβίδια ή από εξωτερική άσκηση δύναμης μπορεί να υποστεί ζημιά η μπαταρία. Μπορεί να προκληθεί ένα εσωτερικό βραχυκύκλωμα με αποτέλεσμα την ανάφλεξη, την εμφάνιση καπνού, την έκρηξη ή την υπερθέρμανση της μπαταρίας.
Χρησιμοποιείτε την μπαταρία μόνο σε προϊόντα του κατασκευαστή. Μόνο έται προστατεύεται η μπαταρία από μια επικίνδυνη υπερφόρτιση.

Προστατεύετε την μπαταρία από υπερβολικές θερμοκρασίες, π. χ. ακόμη και από συνεχή ηλιακή ακτινοβολία, φωτιά, ρώπανση, νερό και υγρασία. Υπάρχει κίνδυνος έκρηξης και βραχυκυκλώματος.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και τις οδηγίες. Η μη τήρηση των υποδείξεων ασφαλείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον σκοπό προορισμού

Το ηλεκτρικό εργαλείο προσδιορίζεται για την κατασκευή αυ- λακιών για συνδέσεις με επίπεδους ξυλόπειρους (μπισκότα) σε μοριοσανίδες, σκληρό και μαλακό ξύλο, κοντραπλακέ και ινο- σανίδες.

Απεικονιζόμενα στοιχεία

Η αρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα γραφικών.

(1) Χειρολαβή (μονωμένη επιφάνεια λαβής)
(2) Διακόπτης On/Off

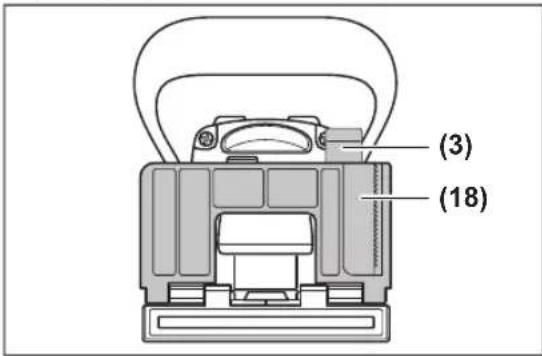

(3) Μοχλός σύσφιγξης του γωνιακού οδηγού
(4) Κλίμακα ύψους
(5) Κλίμακα γωνιών
(6) Μεσαίο μαρκάρισμα οριζόντια
(7) Αντιολισθητική προστασία

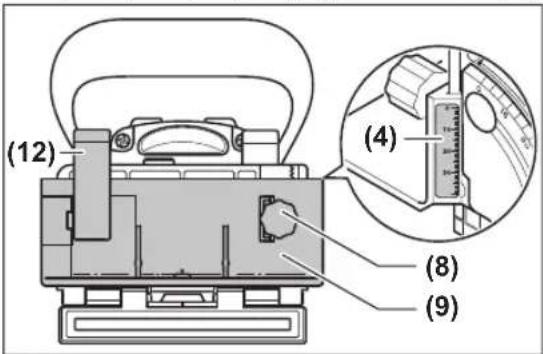

(8) Περιστροφικό κουμπί του ρυθμιζόμενου στο ύψος οδηγού
(9) Ρυθμιζόμενος στο ύψος οδηγός
(10) Μαρκάρισμα για το πλάτος της φρέζας
(11) Μεσαίο μαρκάρισμα κάθετα
(12) Μοχλός σύσφιγξης του ρυθμιζόμενου στο ύψος οδηγού
(13) Βέλος ένδειξης της φοράς περιστροφής στο περίβλημα
(14) Κουμπί κλειδώματος του άξονα
(15) Πρόσθετη λαβή (μονωμένη επιφάνεια λαβής)
(16) Μπαταρία a)
(17) Βυσματούμενη πλάκα
(18) Γωνιακός οδηγός

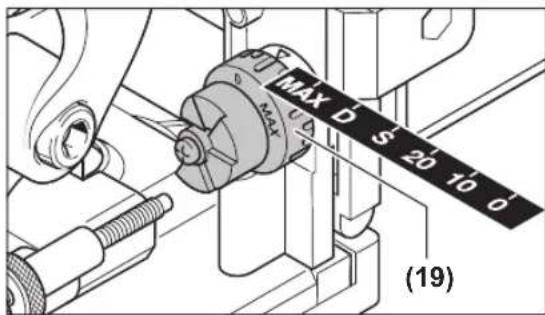

(19) Περιστροφικό κουμπί της ρύθμισης του βάθους φρεζα- ρίσματος
(20) Παξιμάδι ασφάλισης της ρύθμισης του βάθους φρεζαρίσματος
(21) Βίδα ρύθμισης της ρύθμιση του βάθους φρεζαρίσματος
(22) Στόμιο αναρρόφησης
(23) Σάκος σκόνης
(24) Γαντζόκλειδο
(25) Παξιμάδι σύσφιγξης
(26) Δισκοειδής φρέζα
(27) Βέλος φοράς περιστροφής της δισκοειδούς φρέζας
(28) Περιλαίμιο κεντραρίσματος της φλάντζας υποδοχής
(29) Φλάντζα υποδοχής
(30) Άξονας της φρέζας
(31) Βέλος φοράς περιστροφής του άξονα της φρέζας
(32) Ροδέλα ασφάλισης της πλάκας βάσης
(33) Βίδα σύσφιγξης της πλάκας βάσης
(34) Πλάκα βάσης
(35) Πλήκτρο απασφάλισης της μπαταρίας ^a)
a) Autò to εξάρτημα δεν ανήκει στα στάνταρ υλικά παράδοσης. Τα υλικά παράδοσης αναφέρονται πάνω στη συσκευασία.

Τεχνικά χαρακτηριστικά

Φρεζοκαβιλιέρα GFF 18V-22
Κωδικός αριθμός		3 601 F20 1..
Ονομαστική τάση V= 18
Ονομαστικός αριθμός στροφών χωρίς φορτίοA)	min-1	11.000
Μέγ. βάθος φρεζαρίσματοςB)	mm 22
Σπείρωμα άξονα mm M10 x 1,25
Διάμετρος οπής δισκοειδούς φρέζας	mm 22
Μέγ. διάμετρος δισκοειδούς φρέζας	mm 105
Μέγ. πάχος δισκοειδούς φρέζας mm 4

Φρεζοκαβιλιέρα GFF 18V-22

Βάρος κατά EPTA-Procedure 01:2014 ^c)	kg 3,0–4,0
Συνιστώμενη θερμοκρασία περιβάλλοντος κατά τη φόρτιση	°C 0 ... +35
Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λειτουργία ^D) και σε περίπτωση αποθήκευσης	°C –15 ... +50
Συνιστώμενες μπαταρίες GBA 18V...	ProCORE18V...
Συνιστώμενοι φορτιστές GAL 18...	GAX 18...GAL 36...

A) Ο πραγματικός ονομαστικός αριθμός στροφών δεν επιτρέπεται να ξεπεράσει τον ονομαστικό αριθμό στροφών χωρίς φορτίο και είναι γι' autó χαμηλότερος.
B) Επιτυγχάνεται με δισκοειδή φρέζα με διάμετρο 105 mm
C) Ανάλογα με τη χρησιμοποιούμενη μπαταρία
D) Περιορισμένη ισχύς στις θερμοκρασίες <0 °C
Οι τιμές μπορεί να διαφέρουν ανάλογα με το προϊόν και υπόκεινται σε συνθήκες εφαρμογής καθώς και περιβάλλοντος. Περισσότερες πληροφορίες κάτω από www.bosch-professional.com/wac.

Πληροφορίες θορύβου/κραδασμών

Τιμές εκπομπής θορύβου υπολογισμένες κατά EN 60745-2-19.

Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές: Στάθμη ηχητικής πίεσης 80 dB(A), στάθμη ηχητικής ισχύος 91 dB(A). Ανασφάλεια K = 3 dB.

Φοράτε προστασία ακοής!

Συνολικές τιμές ταλαντώσεων α _h (διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια Κ υπολογισμένες κατά EN 60745-2-19:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Η στάθμη κραδασμών που αναφέρεται σ' αυτές τις οδηγίες έχει μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη και μπορεί να χρησιμοποιηθεί στη σύγκριση διαφόρων ηλεκτρικών εργαλείων μεταξύ τους. Είναι επίσης κατάλληλη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους κραδασμούς.

Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βασικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση, όμως, που το ηλεκτρικό εργαλείο θα χρησιμοποιηθεί διαφορετικά, με μη προτεινόμενα εργαλεία ή χωρίς επαρκή συντήρηση, τότε η στάθμη κραδασμών μπορεί να είναι κι αυτή διαφορετική. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.

Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού διαστήματος που εργάζεσθε.

Γι' autó, πριν αρχίσουν οι επιπώσεις των κραδασμών, πρέπει να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

Μπαταρία

Η εταιρεία Bosch πουλάει εργαλεία μπαταρίας επίσης και χωρίς μπαταρία. Εάν στα υλικά παράδοσης του ηλεκτρικού εργαλείου σας περιλαμβάνεται μια μπαταρία, μπορείτε να το βρείτε στη συσκευασία.

Φόρτιση μπαταρίας

Χρησιμοποιείτε μόνο τους φορτιστές που αναφέρονται στα Τεχνικά στοιχεία. Μόνο αυτοί οι φορτιστές είναι εναρμονισμένοι με την μπαταρία ιόντων λιθίου (Li-Ion) που χρησιμοποιείται στο ηλεκτρικό σας εργαλείο.

Υπόδειξη: Οι μπαταρίες ιόντων λιθίου λόγω διεθνών κανονισμών μεταφοράς παραδίδονται μερικώς φορτισμένες. Για την εξασφάλιση της πλήρους ισχύος της μπαταρίας, φορτίστε την μπαταρία πλήρως πριν την πρώτη χρήση.

Τοποθέτηση της μπαταρίας

Τοποθετήστε τη φορτισμένη μπαταρία στην υποδοχή της μπαταρίας, μέχρι να ασφαλίσει.

Αφαίρεση της μπαταρίας

Υπόδειξη: Αφαιρέστε την μπαταρία μόνο με απενεργοποιημένο το ηλεκτρικό εργαλείο.

Για να αφαιρέσετε την μπαταρία πατήστε το πλήκτρο απα- σφάλισης της μπαταρίας και τραβήξε την μπαταρία έξω. Μην εφαρμόσετε εδώ καμία βία.

Η μπαταρία διαθέτει 2 βαθμίδες ασφάλισης, οι οποίες πρέπει να εμποδίζουν την ππώση της μπαταρίας, όταν πατηθεί κατά λάθος το πλήκτρο απασφάλισης της μπαταρίας. Όταν η μπαταρία είναι τοποθετημένη μέσα στο ηλεκτρικό εργαλείο, παραμένει στη σωστή θέση χάρη στην πίεση ενός ελατηρίου.

'Ενδειξη της κατάστασης φόρτισης της μπαταρίας

Οι πράσινες φωτοδίοδοι (LED) της ένδειξης της κατάστασης φόρτισης της μπαταρίας δείχνουν την κατάσταση φόρτισης της μπαταρίας. Για λόγους ασφαλείας η εξακρίβωση της κατάστασης φόρτισης είναι δυνατή μόνο σε περίπτωση ακινητοποίησης του ηλεκτρικού εργαλείου.

Πατήστε το πλήκτρο για την ένδειξη της κατάστασης φόρτισης Η ή χυνα να εμφανίσετε την κατάσταση φόρτισης. Αυτό είναι επίσης δυνατό σε περίπτωση που έχει αφαιρεθεί η μπαταρία.

'Отан μετά το πάτημα του πλήκτρου για την ένδειξη της κατάστασης φόρτισης δεν ανάβει καμία φωτοδίοδος (LED), η μπαταρία είναι ελαττωματική και πρέπει να αντικατασταθεί.

96 | Ελληνικά

Τύπος μπαταρίας GBA 18V...

Φωτοδίοδος (LED) Χωρητικότητα

Διαρκές φως 3 × πράσινο 60–100 %

Διαρκές φως 2 × πράσινο 30–60 %

Διαρκές φως 1 × πράσινο 5–30 %

Αναβοσβήνον φως 1 × πράσινο 0–5 %

Τύπος μπαταρίας ProCORE18V...

Φωτοδίοδος (LED) Χωρητικότητα

Διαρκές φως 5 × πράσινο 80–100 %

Διαρκές φως 4 × πράσινο 60–80 %

Διαρκές φως 3 × πράσινο 40–60 %

Διαρκές φως 2 × πράσινο 20–40 %

Διαρκές φως 1 × πράσινο 5–20 %

Αναβοσβήνον φως 1 × πράσινο 0–5 %

Υποδείξεις για τον άριστο χειρισμό της μπαταρίας

Προστατεύετε την μπαταρία από υγρασία και νερό.

Αποθηκεύετε την μπαταρία μόνο σε μια περιοχή θερμοκρασίας από –20 °C έως 50 °C. Μην αφήνετε για παράδειγμα την μπαταρία το καλοκαίρι μέσα στο autokίνητο.

Καθαρίζετε κάπου-κάπου τις σχισμές αερισμού της μπαταρίας με ένα μαλακό, καθαρό και στεγνό πινέλο.

'Ενας σημαντικά μειωμένος χρόνος λειτουργίας μετά τη φόρτιση σημαίνει ότι η μπαταρία εξαντλήθηκε και πρέπει να αντικατασταθεί.

Προσέξτε στις υποδείξεις απόσυρσης.

Συναρμολόγηση

Τοποθέτηση/αλλαγή δισκοειδούς φρέζας (βλέπε εικόνες Α-Β)

▶ Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κ.λπ.) αφαιρέστε την μπαταρία. Σε περίπτωση ακούσιας ενεργοποίησης του διακόπη On/Off υπάρχει κίνδυνος τραυματισμού.
Για την τοποθέτηση και αλλαγή των δισκοειδών φρεζών συνίσταται η χρήση γαντιών προστασίας.
▶ Προστατεύετε τις δισκοειδείς φρέζες από προσκρου- σεις και χτυπήματα.

Το ηλεκτρικό εργαλείο μπορεί να λειτουργήσει με τη διακοειδή φρέζα Bosch 3 608 641 013 (διάμετρος 105 mm) ή με διακοειδής φρέζα μια του εμπορίου με την ίδια ή μικρότερη διάμετρο (<105 mm).

- Ρυθμίστε ενδεχομένως τον γωνιακό οδηγό (18) στο 0° (βλέπε «Ρύθμιση της γωνίας φρεζαρίσματος», Σελίδα 98)

και τον ρυθμιζόμενο στο ύψος οδηγό (9) στο μέγιστο ύψος (βλέπε «Ρύθμιση του ρυθμιζόμενου στο ύψος οδηγού», Σελίδα 97).

• Γυρίστε το ηλεκτρικό εργαλείο με την πλάκα βάσης (34) προς τα πάνω.
• Λύστε τη βίδα σύσφιγξης (33) περίπου 3 περιστροφές.

- Σηκώστε την πλάκα βάσης (34) προς τα επάνω. Κρατήστε το ηλεκτρικό εργαλείο έτσι, ώστε η πλάκα βάσης να μη διπλώσει πίσω.

- Πατήστε το κουμπί κλειδώματος του άξονα (14) και κρατήστε το πατημένο.

- Λύστε το παξιμάδι σύσφιγξης (25) με το συμπαραδιδόμενο γαντζόκλειδο (24) και αφαιρέστε το.

- Αφαιρέστε ενδεχομένως την υπάρχουσα δισκοειδή φρέζα (26) και καθαρίστε την.

- Αφαιρέστε ενδεχομένως την υπάρχουσα φλάντζα υποδοχής (29) και καθαρίστε την.

- Τοποθετήστε τη φλάντζα υποδοχής (29) πάνω στον άξονας της φρέζας (30) έτσι, ώστε το περιλαίμιο κεντραρίσματος (28) (διάμετρος 22 mm) να βρίσκεται επάνω. Η φλάντζα υποδοχής πρέπει να ασφαλίσει πάνω στην επιφάνεια εφαρμογής κλειδιού του άξονας της φρέζας (ασφάλεια στρέψης).

– Τοποθετήστε την καθαρή δισκοειδή φρέζα (26) όπως φαι- νεται στην εικόνα πάνω στη φλάντζα υποδοχής (29), ώστε το βέλος φοράς περιστροφής (27) πάνω στη δισκοειδή φρέζα να είναι ορατό και να ταυτίζεται με το βέλος φοράς περιστροφής του άξονα της φρέζας (31). Η οπή υποδοχής της δισκοειδούς φρέζας πρέπει να ασφαλίσει στο περιλαίμιο κεντραρίσματος (28) της φλάντζας υποδοχής.

- Βιδώστε το παξιμάδι σύσφιγξης (25) πάνω στον άξονα της φρέζας (30). Σφίξτε δυνατά το παξιμάδι σύσφιγξης με πατημένο το κουμπί κλειδώματος του άξονα (14) με του γαντζόκλειδο (24).

▶ Ελέγξτε, εάν η δισκοειδής φρέζα είναι σωστά συναρμο- λογημένη και μπορεί να περιστρέφεται ελεύθερα.

- Κλείστε την πλάκα βάσης (34). Προσέξτε, ώστε η ροδέλα ασφάλισης (32) να βρίσκεται πάνω από την πλάκα βάσης.

- Σφίξτε τη βίδα σύσφιγξης (33).

▶ Ελέγξτε, εάν η πλάκα βάσης (34) είναι καλά ασφαλισμένη.

Αναρρόφηση σκόνης/ροκανιδιών

Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και από μέταλλα μπορεί να είναι ανθυγιεινή. Η επαφή με τη σκόνη ή/και η εισπνοή της μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και ασθένειες των αναπνευστικών οδών του χρήστη ή τυχόν παρευρισκομένων ατόμων.

Ορισμένα είδη σκόνης, π. χ. σκόνη από ξύλο βελανιδιάς ή οξιάς θεωρούνται καρκινογόνα, ιδιαίτερα σε συνδυασμό με διάφορα συμπληρωματικά υλικά που χρησιμοποιούνται στην κατεργασία ξύλων (ενώσεις χρωμίου, ξυλοπροστατευτικά μέσα). Η κατεργασία αμιαντούχων υλικών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα.

• Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό την κατάλληλη αναρρόφηση.
• Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
• Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής προστασίας με φίλτρο κατηγορίας P2.

Na τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα διάφορα υπό κατεργασία υλικά.

▶ Αποφεύγετε τη δημιουργία συσσώρευσης σκόνης στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

Καθαρίστε, όταν χρειάζεται, το στόμιο αναρρόφησης (22).

Ανοίξτε γι' αυτό την πλάκα βάσης (34) (βλέπε «Τοποθέτηση/ αλλαγή δισκοειδούς φρέζας (βλέπε εικόνες Α−Β)», Σελίδα 96) και αφαιρέστε το στόμιο αναρρόφησης.

Εξωτερική αναρρόφηση (βλέπε σελίδα εξαρτημάτων)

Τοποθετήστε το στόμιο ενός εύκαμπου σωλήνα αναρρόφησης (εξάρτημα), περιστρέφοντας ελαφρά, πάνω στο στόμιο αναρρόφησης (22). Συνδέστε τον εύκαμπο σωλήνα αναρρόφησης σε έναν απορροφητήρα σκόνης.

Ο απορροφητήρας σκόνης πρέπει να είναι κατάλληλος για το επεξεργαζόμενο υλικό.

Για την αναρρόφηση ιδιαίτερα ανθυγιεινής, καρκινογόνου ή ξηρής σκόνης πρέπει να χρησιμοποιείτε ειδικούς απορροφητή- ρες σκόνης.

Αυτοαναρρόφηση με σάκο σκόνης (βλέπε σελίδα εξαρτημάτων)

Στις μικρές εργασίες φρεζαρίσματος μπορείτε να χρησιμοποιήσετε τον σάκο σκόνης (23).

Τοποθετήστε το στόμιο του σάκου σκόνης (23), περιστρέφοντας ελαφρά, πάνω στο στόμιο αναρρόφησης (22).

Αδειάζετε έγκαιρα τον σάκο σκόνης (23), για να διατηρείται ιδανική η συλλογή της σκόνης.

Αφαιρέστε γι' αυτό τον σάκο σκόνης (23), ανοίξτε το φερμουάρ και αδειάστε τον σάκο σκόνης.

Λειτουργία

Ρύθμιση βάθους φρεζαρίσματος

Με το περιστροφικό κουμπί (19) μπορείτε να καθορίσετε το βάθος φρεζαρίσματος. Το περιστροφικό κουμπί για έξι μεγέθη επίπεδων ξυλόπειρων (μπισκότων) έχει ύψη ασφάλισης.

Αντιστοίχιση των υψών ασφάλισης σε επίπεδους ξυλόπειρους (μπισκότα) και βάθη φρεζαρίσματος:

'Υψος ασφάλισης Επίπεδος ξυλόπειρος (μπισκότο)	Βάθος φρεζαρισματος σε mmA)
0 No. 08
10 No. 10 10
20 No. 20 12,3
S Simplex (απλός) 13
D Duplex (διπλός) 14,7
MAX – 22

A) Επιτυγχάνεται με δισκοειδή φρέζα με διάμετρο 105 mm

Σε περίπτωση χρήσης ξανατροχισμένων δισκοειδών φρεζών ή χρήσης δισκοειδών φρεζών με μικρότερη διάμετρο (<105 mm) το βάθος φρεζαρίσματος πρέπει ενδεχομένως να επαναρρυθμιστεί. Λύστε γι' αυτό το παξιμάδι ασφάλισης (20).

Περιστρέφοντας τη βίδα ρύθμισης (21) προς τη φορά των δεικτών του ρολογιού μπορείτε να μειώσετε το βάθος φρεζαρίσματος ή να το αυξήσετε περιστρέφοντας αντίθετα στη φορά των δεικτών του ρολογιού. Ελέγξτε το ρυθμισμένο βάθος φρεζαρίσματος με ένα δοκιμαστικό φρεζάρισμα. Στη συνέχεια σφίξτε ξανά το παξιμάδι ασφάλισης (20) καλά σταθερά.

Ρύθμιση του ρυθμιζόμενου στο ύψος οδηγού

Με τον ρυθμιζόμενο στο ύψος οδηγό (9) μπορείτε να καθορίσετε την απόσταση ανάμεσα στην επάνω επιφάνεια του επεξεργαζόμενου κομματιού και στο αυλάκι που πρόκειται να φρεζαριστεί.

Για τη συναρμολόγηση του ρυθμιζόμενου στο ύψος οδηγού (9) τοποθετήστε τον πάνω στον γωνιακό οδηγό (18) και στρίψτε τον με το περιστροφικό κουμπί (8) στον οδηγό στον γωνιακό οδηγό.

Υπόδειξη: Μην εφαρμόσετε κατά τη συναρμολόγηση κα- θόλου βία! Στη σωστή θέση ο οδηγός (9) είναι ευκολοκίνητος.

(12) (4) (8) (9)

Με τη βοήθεια του περιστροφικού κουμπιού (8) ρυθμίστε την επιθυμητή απόσταση στην κλίμακα ύψους (4). Σφίξτε μετά τον μοχλό σύσφιγξης (12).

Για να βρίσκεται το αυλάκι στη μέση ενός επεξεργαζόμενου κομματιού, πρέπει να ρυθμίσετε τον ρυθμιζόμενο στο ύψος οδηγό στο ήμισου του πάχους του επεξεργαζόμενου κομματιού. Παράδειγμα: Σε ένα επεξεργαζόμενο κομμάτι 18 mm χοντρό ρυθμίστε στην κλίμακα ύψους 9 mm.

Για την αφαίρεση του ρυθμιζόμενου στο ύψος οδηγού (9) λύστε τον μοχλό σύσφιγξης (12) και γυρίστε τον οδηγό με το πε-

98 | Ελληνικά

ριστροφικό κουμπί (8) προς τα πάνω έξω από τον από τον γωνιακό οδηγό (18).

Ρύθμιση της γωνίας φρεζαρίσματος

Ο γωνιακός οδηγός (18) καθιστά δυνατό το απλό φρεζάρισμα σε φαλτσογωνιές.

(3) (18)

Για τη ρύθμιση του γωνιακού οδηγού (18) λύστε τον μοχλό σύσφιγξης (3). Γείρετε τον γωνιακό οδηγό, ώσπου η επιθυμητή γωνία να ρυθμιστεί πάνω στην κλίμακα γωνιών (5) (στις 0°, 30°, 45°, 60° και 90° βρίσκονται σημεία ασφάλισης). Σφίξτε μετά τον μοχλό σύσφιγξης (3).

▶ Προσέξτε, ώστε μετά τη ρύθμιση της γωνίας φρεζαρίσματος να μη βρίσκεται ούτε ο ρυθμιζόμενος στο ύψος οδηγός (9) ούτε η βυσματούμενη πλάκα (17) στην περιοχή εξόδου της δισκοειδούς φρέζας. Για έλεγχο, με απενεργοποιημένο το ηλεκτρικό εργαλείο, πιέστε την έξοδο της φρέζας, π.χ. ενάντια σε μια ακμή τραπεζιού, μέχρι να καταστεί ορατή η δισκοειδής φρέζα. Η μέγιστα εξερχόμενη δισκοειδής φρέζα δεν επιτρέπεται να ακουμπά τον ρυθμιζόμενο στο ύψος οδηγό (9) ή τη βυσματούμενη πλάκα (17).

Θέση σε λειτουργία

▶ Πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτημάτων κ.λπ.) αφαιρέστε την μπαταρία. Σε περίπτωση ακούσιας ενεργοποίησης του διακόπτη On/Off υπάρχει κίνδυνος τραυματισμού.
▶ Το ηλεκτρικό εργαλείο επιτρέπεται να ενεργοποιηθεί μόνο, όταν η πλάκα βάσης (34) είναι καλά ασφαλισμένη με τη βίδα σύσφιγξης (33) και τη ροδέλα ασφάλισης (32).
▶ Πριν την ενεργοποίηση ελέγξτε, εάν η αυτόματη επαναφορά της μονάδας κινητήρα λειτουργεί άψογα. Πίεστε την έξοδο της φρέζας π.χ. ενάντια σε μια ακμή τραπεζιού, μέχρι να καταστεί ορατή η δισκοειδής φρέζα. Με μειωνόμενη πίεση, η δισκοειδής φρέζα πρέπει να τραβηχτεί εντελώς μέσα στην πλάκα βάσης.

Ενεργοποίηση/απενεργοποίηση

Για την ενεργοποίηση του ηλεκτρικού εργαλείου σπρώξτε τον διακόπτη On/Off (2) προς τα εμπρός και για την ασφάλιση πατήστε τον προς τα κάτω.

Για την απενεργοποίηση του ηλεκτρικού εργαλείου πατήστε πίσω στον διακόπτη On/Off (2), έτοι ώστε να περάσει ξανά στη θέση Off.

Προστασία από αθέλητη επανεκκίνηση

Η προστασία από αθέλητη επανεκκίνηση εμποδίζει την ανεξέλεγκτη εκκίνηση του ηλεκτρικού εργαλείου μετά από μια διακοπή του ηλεκτρικού ρεύματος.

Για την επαναλειτουργία θέστε τον διακόπτη On/Off (2) στην απενεργοποιημένη θέση και ενεργοποιήστε ξανά το ηλεκτρικό εργαλείο.

Ομαλή εκκίνηση

Η ηλεκτρονική ομαλή εκκίνηση περιορίζει τη ροπή στρέψης κατά τη θέση σε λειτουργία και αυξάνει έτσι τη διάρκεια ζωής του κινητήρα.

Υποδείξεις εργασίας

'Отан εργάζεσθε κρατάτε το ηλεκτρικό εργαλείο καλά και με τα βυο σας χέρια και φροντίζετε να στέκεστε καλά. Το ηλεκτρικό εργαλείο οδηγείται ασφαλέστερα όταν το κρατάτε και με τα βυο σας χέρια.
▶ Μη βάζετε τα χέρια σας στην περιοχή φρεζαρίσματος και στη δισκοειδή φρέζα.

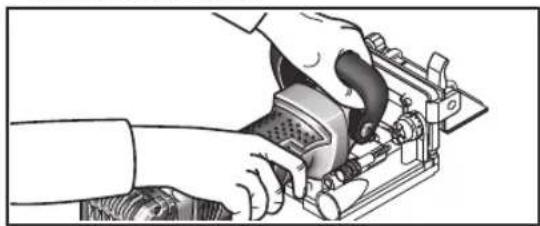

Κατά την εργασία με το ένα χέρι κρατάτε τη χειρολαβή (1), με το άλλο χέρι την πρόσθετη λαβή (15).

▶ Οδηγείτε το ηλεκτρικό εργαλείο πάνω στο επεξεργαζόμενο κομμάτι μόνο, όταν αυτό βρίσκεται σε λειτουργια. Διαφορετικά υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφηνώσει στο επεξεργαζόμενο κομμάτι.

Εκτελέστε τη διαδικασία φρεζαρίσματος, ασκώντας ομοιόμορφη προώθηση.

Καθορισμός της θέσης φρεζαρίσματος

Το κάθετο μεσαίο μαρκάρισμα (11) στον γωνιακό οδηγό και στον οδηγό ύψους δείχνει τη μέση του φρεζαρίσματος (κάθετα στη διακοειδή φρέζα). Το μέγιστο πλάτος του φρεζαρίσματος εμφανίζεται με τα δύο μαρκάρισμα (10) στον ρυθμιζόμενο στο ύψος οδηγό (9).

Στη ρύθμιση της θέσης του ύψους βοηθά το οριζόντιο μεσαίο μαρκάρισμα (6) στην πλάκα βάσης, που δείχνει την οριζόντια μέση της δισκοειδούς φρέζας.

Στο περίβλημα του ηλεκτρικού εργαλείου το βέλος (13) δείχνει τη φορά περιστροφής της δισκοειδούς φρέζας.

Φρεζάρισμα συνδέσεων με εγκοπές

Παραδείγματα για τους ακόλουθους τρόπους σύνδεσης θα βρείτε στις σελίδες γραφικών:

- Γωνιακές συνδέσεις: Με γωνιακό οδηγός βλέπε εικόνα C, με ρυθμιζόμενο στο ύψος οδηγό βλέπε εικόνα D

• Συνδέσεις φαλτσογωνιάς: Με γωνιακό οδηγό βλέπε εικόνα Ε, με ρυθμιζόμενο στο ύψος οδηγό βλέπε εικόνα Τ
• Κατά μήκος και εγκάρσιες συνδέσεις: Με γωνιακό οδηγό βλέπε εικόνα G, με ρυθμιζόμενο στο ύψος οδηγό βλέπε εικόνα H
• Συνδέσεις πλαισίων: βλέπε εικόνα I
• Συνδέσεις μεσαιων τοιχωμάτων: βλέπε εικόνα J

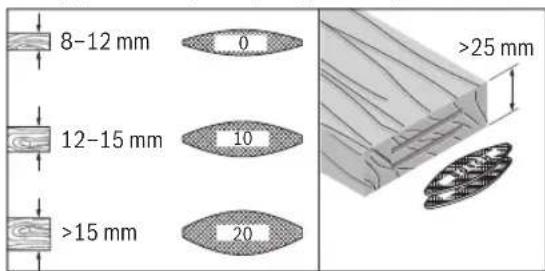

Επιλογή επίπεδων ξυλόπειρων (μπισκότα)

8-12 mm 0 12-15 mm 10 >15 mm 20 >25 mm

Για μια σταθερή σύνδεση χρησιμποιοείτε τους μεγαλύτερους δυνατούς επίπεδους ξυλόπειρους (μπισκότα). Η Bosch προσφέρει αντίστοιχους επίπεδους ξυλόπειρους (μπισκότα) στο πρόγραμμα εξαρτημάτων της (βλέπε σελίδα εξαρτημάτων στο άκρο των οδηγιών λειτουργίας).

Φρεζάρισμα λεπτών επεξεργαζόμενων κομματιών (βλέπε εικόνα Κ)

Για το φρεζάρισμα επεξεργαζόμενων κομματών κάτω από 16 ππ πάχος τοποθετήστε τη βυσματούμενη πλάκα (17) πάνω στον γωνιακό οδηγό (18). Έτσι εξασφαλίζεται, ότι το αυλάκι δε βρίσκεται πολύ κοντά στην επάνω πλευρά του επεξεργαζόμενου κομματιού. Κατά τον υπολογισμό της οριζόντιας θέσης φρεζαρίσματος προσέξτε το πάχος της βυσματούμενης πλάκας.

Χρησιμοποιείτε τη βυσματούμενη πλάκα (17) επίσης και στις συνδέσεις φαλτσογωνιάς σε λεπτά επεξεργαζόμενα κομμάτια, για να μη γίνει το αυλάκι πολύ βαθύ.

Φρεζάρισμα στενών επεξεργαζόμενων κομματιών

Στο φρεζάρισμα στενών επεξεργαζόμενων κομματιών χρησιμοποιείτε κατά δυνατότητα τον ρυθμιζόμενο στο ύψος οδηγό (9). Προσέξτε, ώστε τα πάνω ευρισκόμενα μαρκάρισμα του μέγιστου πλάτους της φρέζας (10) να είναι εντός του επεξεργαζόμενου κομματιού.

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός

Αφαιρέστε την μπαταρία πριν από κάθε εργασία στο ηλεκτρικό εργαλείο (π.χ. συντήρηση, αλλαγή εξαρτήματος κ.λπ.) από το ηλεκτρικό εργαλείο. Σε περίπτωση αθέλητης ενεργοποίησης του διακόπτη On/Off υπάρχει κίνδυνος τραυματισμού.
▶ Na diatnpeite to ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να μπορείτε να εργάζεσθε καλά και με ασφάλεια.

Καθαρίζετε και γρασάρετε, όταν χρειάζεται, τους οδηγούς. Χρησιμοποιείτε γι' αυτό αποκλειστικά λάδι που δε ρητινώνεται (π.χ. λάδι ραπτομηχανής).

Επανασφίξιμο του μοχλού σύσφιγξης

Μπορείτε να επαναρρυθμίσετε τη δύναμη σύσφιγξης του μοχλού σύσφιγξης (3) και (12), όταν χρειάζεται. Λύστε γι' αυτό τον μοχλό σύσφιγξης και ξεβιδώστε τον. Μετατοπίστε τον μοχλό σύσφιγξης το λιγότερο 30° αντίθετα στη φορά των δεικτών του ρολογιού και βιδώστε τον ξανά.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Η υπηρεσία εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε το 10ψήφιο κωδικό αριθμό σύμφωνα με την πι- νακίδα τύπου του προϊόντος.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί - Αθήνα

Tnλ.: 210 5701258

Φαξ: 210 5701283

Email: [e-mail]

www.bosch.com

www.bosch-pt.gr

Περαιτέρω διευθύνσεις σέρβις θα βρείτε στην ηλεκτρονική διεύθυνση:

Οι συνιστώμενες μπαταρίες ιόντων λιθίου υπόκεινται στις απαι- τήσεις των επικίνδυνων αγαθών. Οι μπαταρίες μπορούν να με- ταφερθούν οδικώς από τον χρήστη χωρίς άλλους όρους.

'Отан, όμως, οι μπαταρίες αποστέλλονται από τρίτους (π.χ. αεροπορικώς ή με εταιρία μεταφορών) πρέπει να τηρούνται διάφορες ιδιαίτερες απαιτήσεις για τη συσκευασία και τη σήμανση. Εδώ πρέπει, κατά την προετοιμασία του τεμαχίου αποστολής να ζητηθεί οπωσδήποτε και η συμβουλή ενός ειδικού για επικίνδυνα αγαθά.

Αποστέλλετε τις μπαταρίες μόνο όταν το περίβλημα είναι άθικτο. Κολλάτε τις γυμνές επαφές με κολλητική ταινία και να συσκευάζετε την μπαταρία κατά τέτοιο τρόπο, ώστε αυτή να μην κουνιέται μέσα στη συσκευασία. Παρακαλούμε να λαμβάνετε επίσης υπόψη σας και τυχόν πιο αυστηρές εθνικές διατάξεις.

Απόσυρση

Τα ηλεκτρικά εργαλεία, οι μπαταρίες, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

100 | Türkçe

Μην ρίχνετε τα ηλεκτρικά εργαλεία και τις μπατα- ρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο τα άχρηστα ηλεκτρικά εργαλεία και σύμφωνα με την Ευρωπαϊκή οδηγία 2006/66/ΕΚ οι χαλασμένες ή χρησιμοποιημένες μπαταρίες πρέπει να συλλέγονται ξεχωριστά, για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Σε περίπτωση μη ενδεδειγμένης απόσυρσης οι ηλεκτρικές και ηλεκτρονικές συσκευές λόγω ενδεχομένης παρουσίας επικίνδυνων ουσιών μπορούν να έχουν επιβλαβείς επιπτώσεις στο περιβάλλον και στην ανθρώπινη υγεία.

Μπαταρίες/Επαναφορτιζόμενες μπαταρίες:

Li-Ion:

Προσέξτε παρακαλώ τις υποδείξεις στην ενότητα Μεταφορά (βλέπε «Μεταφορά», Σελίδα 99).

Türkçe

Güvenlik talimatı
