BRUKSANVISNING GFF 18V-22 Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs noga igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

▶ Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för

att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.

- Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsvarningar lamellfräsar

Sågklingor måste ha minst samma märkvarvtal som verktyget. Sågklingor som körs fortare än märkvarvtalet kan flyga isär och orsaka skada.
Använd alltid skyddet. Skyddet skyddar användaren mot trasiga sågklingefragment och oavsiktlig kontakt med sågklingan.
Använd alltid skivfräs i rätt storlek och med passande fästhål. Skivfräs som inte passar till fräsens monteringskomponenter roterar orunt och leder till förlorad kontroll över fräsen.
Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.
Se till att händerna inte kommer in i fräsområdet och mot fräsen. Håll i tilläggshandtaget med din andra hand. Om båda händer håller i fräsen så kan dessa inte skadas av fräsen.
Fräs aldrig över metallföremål, spikar eller skruvar. Fräsen kan skadas och leda till ökade vibrationer.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.
Använd inga slöa eller skadade fräsar. Slöa eller skadade fräsar förorsakar en ökad friktion, kan klämmas fast och leder till obalans.
Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Använd alltid det stödhandtag som medföljer elverktyget. Risk för personskada om du förlorar kontrollen över elverktyget.

72 | Svensk

Använd endast de insatsverktyg som anges i denna bruksanvisning. Använd inga kapskivor eller cirkelsågklingor.
- Kontrollera att skivfräsen sitter fast innan idrifttagning.
▶ Tryck endast på spindellåsknappen när elverktyget är stilla. I annat fall kan elverktyget skadas.
Använd endast elverktyget med monterat glidskydd. Då säkerställer man ett kontrollerat arbete med elverktyget.
Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.
▶ Batteriet får inte öppnas eller ändras. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för tillverkning av spår för anslutningar med lamellkex i spånplattor, hårt och mjukt trä, plywood och fiberplattor.

Avbildade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.

(1) Handtag (isolerad greppyta)
(2) På-/av-strömbrytare
(3) Klämspak för vinkelanslag
(4) Höjdskala
(5) Vinkelskala
(6) Mittmarkering horisontell
(7) Glidsäkring
(8) Reglage för det höjdjusterbara anslaget
(9) Höjdjusterbart anslag

(10) Markering fräsbredd
(11) Mittmarkering vertikal
(12) Klämspak för det höjdjusterbara anslaget
(13) Rotationsriktningspil på höljet
(14) Spindellåsknapp
(15) Stödhandtag (isolerad greppyta)
(16) Batteri ^a)
(17) Insatsplatta
(18) Vinkelanslag
(19) Reglage fräsdjup
(20) Låsmutter för inställning av fräsdjup
(21) Justeringsskruv för fräsdjupsinställning
(22) Utsugsstuts
(23) Dammpåse
(24) Stiftnyckel
(25) Spännmutter
(26) Skivfräs
(27) Skivfräsens rotationsriktningspil
(28) Centrering på fästflänsen
(29) Stödfläns
(30) Frässpindel
(31) Frässpindelns rotationsriktningspil
(32) Lässkruv för grundplattan
(33) Klämskruv för grundplattan
(34) Grundplatta
(35) Batteriets upplåsningsknapp ^a)
a) Detta tillbehör ingår inte i standardleveransen. Leveransomfattningen anges på förpackningen.

Tekniska data

Lamellfräs GFF 18V-22
Artikelnummer		3 601 F20 1..
Märkspänning V= 18
Uppmätt tomgångsvarvtal ^A)	v/min	11000
Fräsdjup max. ^B)	mm	22
Spindelgänga mm M10 x 1,25
Diameter skivfråshål mm 22
Diameter skivfräs max. mm 105
Tjocklek skivfräs max. mm 4
Vikt enligt EPTA-Procedure 01:2014 ^C)	kg	3,0–4,0
Rekommenderad omgivningstemperatur vid laddning	°C	0 ... +35
Tillåten omgivningstemperatur under drift ^D) och vid lagring	°C	-15 ... +50
Rekommenderade batterier GBA 18V...		ProCORE18V...

Lamellfräs GFF 18V-22

Rekommenderade laddare GAL 18...

GAX 18...

GAL 36..

A) Det faktiska tomgångsvarvtalet får inte överskrida det uppmätta tomgångsvarvtalet och är därför lägre.
B) Uppnåddes med skivfräs på 105 mm i diameter
C) Beroende på använt batteri
D) Begränsad effekt vid temperaturer <0 °C
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Buller-/vibrationsdata

Bullernivåvärde beräknat enligt EN 60745-2-19.

Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 80 dB(A); bullernivå 91 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad motsvarande EN 60745-2-19: a_h < 2,5 m/s^2 , K = 1,5 m/s^2 .

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Då kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är fränkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

Observera: ta endast ut batteriet när elverktyget är avstängt.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Batteriet är försedd med två lässteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknapp faller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge.

Indikering batteristatus

De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla.

Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batterityp GBA 18V...

LED Kapacitet

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

74 | Svensk

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya. Beakta anvisningarna för avfallshantering.

Montage

Sätta in/byta ut skivfräs (se bild A–B)

Ta ut batteriet innan arbete utförs på elverktyget (t.ex. underhåll, verktygsbyte osv.). Om på-/avströmbrytaren slås på oavsiktligt föreligger risk för skador.
För att sätta in och byta ut skivfräsar rekommenderas användning av skyddshandskar.
Skydda skivfräsen mot stötar och slag.

Elverktyget kan användas med Bosch- skivfräsen 3 608 641 013 (diameter 105 mm) eller en annan standardskivfräs med samma eller mindre diameter (<105 mm).

• Ställ in vinkelanslaget (18) till 0° (se „Ställa in fräsvinkel“, Sidan 75) och det höjdjusterbara anslaget (9) till max. höjd (se „Ställa in höjdjusterbart anslag“, Sidan 75) vid behov.
• Vrid elverktyget så att grundplattan (34) är vänd uppåt.
• Lossa klämskruven (33) med ca. 3 varv.
• Fäll upp grundplattan (34). Håll elverktyget så att grundplattan inte fälls tillbaka.
• Tryck på spindellåsknappen (14) och håll den intryckt.
• Lossa spännmuttern (25) med medföljande tvåstiftsnyckel (24) och ta bort den.
• Ta vid behov ut skivfräsen (26) och rengör den.
• Ta vid behov ut fästflänsen (29) och rengör den.
• Sätt fästflänsen (29) på frässpindeln (30) så att centreringen (28) (diameter 22 mm) är vänd uppåt. Fästflänsen måste klicka fast i frässpindelns kant (vridsäkring).
• Lägg den rena skivfräsen (26) på fästflänsen (29) som på bilden så att rotationsriktningspilen (27) är synlig på skivfräsen och att den stämmer överens med rotationsriktningspilen på frässpindeln (31). Skivfräsens fästhål måste klicka fast på centreringen (28) på fästflänsen.
• Skruva på spännmuttern (25) på frässpindeln (30). Dra åt spännmuttern kraftigt vid intryckt spindellåsknapp (14) med stiftnyckeln (24).
• Kontrollera att skivfräsen är korrekt monterad och att den kan rotera fritt.
• Fäll tillbaka grundplattan (34). Se till att lässkivan (32) ligger över grundplattan.
• Dra åt klämskruven (33).
• Kontrollera att grundplattan (34) sitter ordentligt fast.

Damm-/spånutsugning

Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.

• Använd om möjligt en för materialet lämplig dammutsugning.
• Se till att arbetsplatsen är väl ventilerad.
• Vi rekommenderar ett andningsskydd i filterklass P2. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
  ▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Rengör utsugsstutsen (22) vid behov. Fäll upp grundplattan (34) på (se „Sätta in/byta ut skivfräs (se bild A–B)“, Sidan 74) och dra av utsugsstutsen.

Externt utsug (se tillbehörssidan)

Sätt fast anslutningen på en utsugsslang (tillbehör) på utsugsstutsen (22) med en lätt vridrörelse. Anslut utsugsslangen till en dammsugare.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd en specialsug för att suga upp hälsovådligt och cancerframkallande eller torrt damm.

Egen dammsugning med dammpåse (se tillbehörssida)

Vid mindre fräsarbeten kan du använda dammpåsen (23).

Sätt dammpåsens (23) anslutning på utsugsstutsen (22) med en lätt vridrörelse.

Töm dammpåsen (23) i rätt tid så att dammutsuget upprätthålls optimalt.

Dra av dammpåsen (23), öppna dragkedjan och töm dammpåsen.

Drift

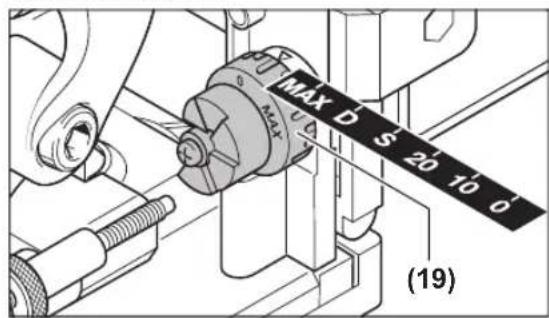

Ställa in fräsdjupet

MAX D 5 20 10 0 (19)

Med reglaget (19) kan du ställa in fräsdjupet. Reglaget har urtag i sex nivåer för lamellkex.

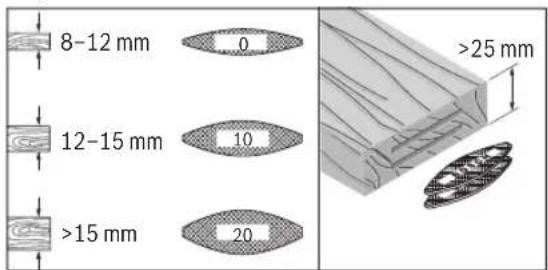

Indelning av urtagen för lamellkex och fräsdjup:

Urtag Lamellkex Fräsdjup i mm		A)
0 Nr. 08
10 Nr. 10 10
20 Nr. 20 12,3
S Simplex 13
D Duplex 14,7
MAX - 22

A) Uppnåddes med skivfräs på 105 mm i diameter Om du använder slipade skivfräsar eller skivfräsar med mindre diameter (<105 mm) måste fräsdjupet kanske justeras. Lossa låsmuttern (20). Genom att vrida på justeringsskruven (21) medsols kan du minska fräsdjupet, genom att vrida motsols kan du öka det. Kontrollera inställt fräsdjup med hjälp av provfräsning. Dra sedan åt låsmuttern (20) ordentligt.

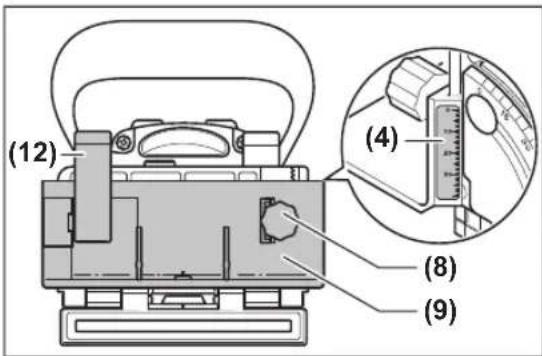

Ställa in höjdjusterbart anslag

Med det höjdjusterbara anslaget (9) kan du fastställa avständet mellan arbetsstyckets ovensida och det spår som ska fräsas.

För montering av det höjdjusterbara anslaget (9), sätt det på vinkelanslaget (18) och vrid det med reglaget (8) in i spåret på vinkelanslaget.

Observera: använd inte våld vid monteringen! I rätt position löper anslaget (9) lätt.

(12) (4) (8) (9)

Ställ med hjälp av reglaget (8) in önskat avstånd på höjdskalan (4). Dra sedan åt klämspaken (12).

För att spåret ska placeras i mitten av ett arbetsstycke måste det höjdjusterbara anslaget ställas in till halva arbetsstyckets tjocklek.

Exempel: vid ett arbetsstycke med en tjocklek på 18 mm ställer du in 9 mm på höjdskalan.

För att ta av det höjdjusterbara anslaget (9) lossar du klämspaken (12) och vrider anslaget med reglaget (8) uppåt ur vinkelanslaget (18).

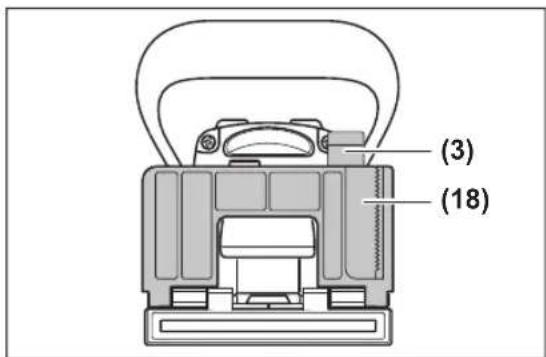

Ställa in fräsvinkel

Vinkelanslaget (18) gör fräsning av geringar enkelt.

(3) (18)

För att justera vinkelanslaget (18) lossar du klämspaken (3). Fäll vinkelanslaget tills önskad vinkel har ställts in på vinkelskalan (5) (vid 0°, 30°, 45°, 60° och 90° finns det urtag). Dra sedan åt klämspaken (3).

Se till att varken det höjdjusterbara anslaget (9) eller insatsplattan (17) befinner sig i skivfräsens utmatningsområde efter inställning. För att kontrollera detta trycker du fräsutmatningen t. ex. mot en bordskant när elverktyget är avstängt tills skivfräsen blir synlig. När skivfräsen har körts ut maximalt får det höjdjusterbara anslaget (9) resp. insatsplattan (17) inte beröras.

Driftstart

Ta ut batteriet innan arbete utförs på elverktyget (t.ex. underhåll, verktygsbyte osv.). Om på-/avströmbrytaren slås på oavsiktligt föreligger risk för skador.
Elverktyget får endast slås på när grundplattan (34) är ordentligt låst med klämskruven (33) och lässkivan (32).
Kontrollera innan påslagning att den automatiska återställningen av motorenheten fungerar felfritt. Tryck fräsutmatningen t. e.x. mot en bordskant tills skivfräsen blir synlig. När trycket lättar ska skivfräsen dra sig tillbaka helt in i grundplattan.

Slå på/stänga av

För att slå på elverktyget trycker du på-/avströmbrytaren (2) framåt och trycker ner den framåt för att läsa den.

För att stänga av elverktyget trycker du baktill på på-/avströmbrytaren (2) så att den hoppar tillbaka i utgående läge.

Skydd mot oavsiktlig återstart

Äterstartskyddet hindrar elverktyget från att okontrollerat starta efter ett strömavbrott.

För återstart, ställ på-/av-strömbrytaren (2) i avstängt läge och slå på elverktyget på nytt.

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid påslagning och ökar motorns livslängd.

76 | Svensk

Arbetsanvisningar

Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.
Se till att händerna inte kommer in i fräsområdet och mot skivfräsen.

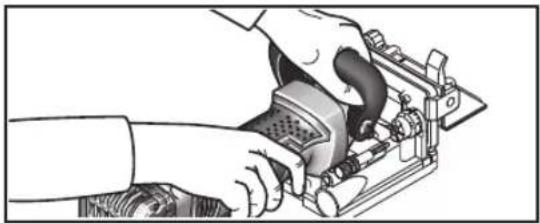

Håll i handtaget (1) med ena handen och i stödhandtaget (15) med den andra under arbetet.

Elverktyget ska vara i påslaget när det förs mot arbetsstycket. Risk för bakslag uppstår om insatsverktyget fastnar i arbetsstycket.

Utför fräsningen med jämn frammatning.

Fastställa fräsposition

Den vertikala mittmarkeringen (11) på vinkel- och höjdanslaget visar mitten av fräsningen (lodrätt mot skivfräsen). Fräsningens maximala bredd visas med de båda markeringarna (10) på det höjdjusterbara anslaget (9).

Vid höjdpositionering hjälper den horisontala mittmarkeringen (6) på grundplattan dig genom att visa skivfräsens horisontella mitt.

På elverktygets hölje visar pilen (13) skivfräsens rotationsriktning.

Fräsa spåranslutningar

Exempel på följande anslutningstyper hittar du på grafiksidorna:

• Hörnanslutningar: med vinkelanslag se bild C, med höjdjusterbart anslag se bild D
• Geringsanslutningar: med vinkelanslag se bild E, med höjdjusterbart anslag se bild F
• Längs- och tväranslutningar: med vinkelanslag se bild G, med höjdjusterbart anslag se bild H
• Ramanslutningar: se bild I
• Mellanväggsanslutningar: se bild J

Välja lamellkex

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Använd så stora lamellkex som möjligt för en stabil

anslutning. Bosch har lamellkex i sitt tillbehörssortiment (se tillbehörssidan i slutet av bruksanvisningen).

Fräsa tunna arbetsstycken (se bild K)

För fräsning av arbetsstycken med en tjocklek på under 16 mm, sätt insatsplattan (17) på vinkelanslaget (18). Då säkerställs att spåret inte ligger för nära arbetsstyckets ovansida. Beakta insatsplattans tjocklek vid beräkning av den horisontella fräspositionen.

Använd även insatsplattan (17) vid geringsanslutningar på tunna arbetsstycken så att spåret inte blir för djupt.

Fräsa smala arbetsstycken

Vid fräsning av smala arbetsstycken, använd det höjdjusterbara anslaget (9) om möjligt. Se till att markeringarna för maximal fräsbredd (10) ligger innanför arbetsstycket.

Underhåll och service

Underhåll och rengöring

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Rengör och smörj skenorna vid behov. Använd endast hartsfri olja (t. ex. symaskinsolja).

Spänna klämspaken

Du kan ställa in spännkraften för klämspakarna (3) och (12) vid behov. Lossa klämspakarna och skruva av dem. Sätt klämspaken med en förskjutning på minst 30° motsols och skruva på den igen.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:

www.bosch-pt.com

Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

Du hittar fler kontaktuppgifter till service här:

De rekommenderade litiumjonbatterierna är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje part (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall ska en expert för farligt gods konsulteras vid förberedelse av transport.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt det europeiska direktivet 2012/19/EU om avfall som utgörs av eller innehåller elektrisk och elektronisk utrustning och dess tillämpning i nationell rätt ska förbrukade elverktyg, och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier, samlas in separat och tillföras en miljöanpassad avfallshantering.

Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 77).

Norsk

Merknad: Du må bare ta ut batteriet när elektroverktöyet er slått av.

oppe. Festeflensen må gå i lås på tokanten på fresespindelen (vridningssikring).

• Legg den rene skivefresen (26) på festeflensen (29) som vist på bildet. Dreieretningspilen (27) på skivefresen skal være synlig og skal stemme overens med dreieretningspilen til fresespindelen (31). Festehullet til skivefresen må gå å lås på sentreringskragen (28) til festeflensen.
• Skru spennmutteren (25) på fresespindelen (30). Stram spennmutteren hardt med tohullsnøkkelen (24) mens spindellåseknappen (14) er trykt inn.
• Kontroller om skivefresen er riktig montert og kan dreie fritt.
• Fell sammen fotplaten (34). Pass på at låseskiven (32) ligger over fotplaten.
• Stram klemskruen (33).
• Kontroller om fotplaten (34) er helt låst fast.

Støv-/sponavsuging
