KASUTUSJUHEND GFF 18V-22 Professional BOSCH

Eesti...... Lehekülg 216

Üldised ohutusnõuded

HOIATUS

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste

eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv mõiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

▶ Hoidke tööpiirkond puhas ja hästi valgustatud. Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.

• Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
• Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
  Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
  Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

• Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
  Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste ohtu.
  Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
  Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
  Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
  Kandke sobivat röivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, röivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
  Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti.

Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

• Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
• Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
  Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
  Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
  Hoolitsege seadme eest korralikult. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
  Hoidke löiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate löikeservadega löiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
  ▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nöuetevastane kasutamine vöib pöhjustada ohtlikke olukordi.

Akutööriistade hoolikas käsitsemine ja kasutamine

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.
- Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.
Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.
Väärkasutuse korral võib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Lekkiv akuvedelik võib põhjustada nahaärritusi või põletusi.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

Ohutusnõuded soonefreesiga töötamisel

▶ Veenduge, et lõiketarvikule märgitud pöörlemiskiirus on sama või suurem kui tööriista pöörlemiskiirus. Märgitud pöörete arvust kõrgetematel pööretel pöörlevad lõikeketad võivad puruneda ja kahjustusi tekitada.
▶ Kasutage alati kettakaitset. Kettakaitse kaitseb kasutajat purunenud ketta osakeste ja lõikekettaga juhusliku kokkupuute eest.
▶ Kasutage alati õige suuruse ja sobiva kinnitusavaga ketasfreese. Ketasfreesid, mis ei sobi freesi kinnitusdetailidega, ei pöörle ühtlaselt ja põhjustavad kontrolli kaotust.
▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.
- Ärge viige oma käsi freesimispiirkonda ja freesitera lähedusse. Hoidke oma teise käega lisakäepidet. Kui hoiate freesi mölema käega, ei saa freesitera teie käsi vigastada.
- Ärge freesige üle metallesemete, naelte ja kruvide. Freesitera võib kahjustuda ja suurendada vibratsiooni.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või pöörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.
▶ Ärge kasutage nürisid või kahjustada saanud freesiterasid. Nürid ja kahjustatud freesiterad tekitavad suurema hõördumise, võivad kinni kiilduda ja põhjustavad massi tasakaalustatuse kadumise.
Hoidke töötamise ajal tööriistast kahe käega tugevasti kinni ja seiske kindlalt püsti. Elektritööriist püsib kindlamini käes, kui hoiate seda kinni mölema käega.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
▶ Kasutage alati elektrilise tööriista tarnekomplektis olevat lisakäepidet. Kontrolli kaotamine vöib pöhjustada vigastusi.
▶ Kasutage ainult selles kasutusjuhendis nimetatud vahetatavaid tööriistu. Ärge kasutage löikekettaid ega ketassaelehti.
- Kontrollige enne kasutuselevõttu ketasfreesi kinnituse tugevust.

218|Eesti

Vajutage spindli lukustusnuppu ainult mittetöötava elektrilise tööriista korral. Muidu võite kahjustada elektrilist tööriista.
▶ Kasutage elektrilist tööriista ainult paigaldatud libisemiskaitsega. Sellega tagatakse täpne töö elektrilise tööriistaga.
Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Aku võib põlema süttida või plahvatada. Öhutage ruumi, halva enesetunde korral põörduge arsti poole. Aurud võivad ärritada hingamisteid.
- Ärge muutke ega avage akut. On lühiseoht.
▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.
▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti tule, mustuse, vee ja niiskuse eest. Plahvatus- ja lühiseoht.

Toote kirjeldus ja kasutusjuhend

Lugege läbl köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Sihipärane kasutamine

Elektriline tööriist on ette nähtud soonte moodustamiseks lametüübelühenduste jaoks puitlaastplaatides, kövas ja pehmes puidus, vineeris ja kiudplaatides.

Kujutatud komponendid

Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.

(1) Käepide (isoleeritud haardepind)
(2) Sisse-/väljalüliiti

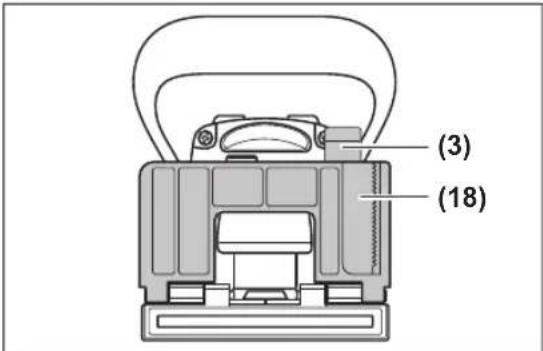

(3) Nurktoe kinnitushoob
(4) Kõrguseskaala
(5) Nurgaskaala
(6) Horisontaalne keskmemärgistus
(7) Libisemiskaitse

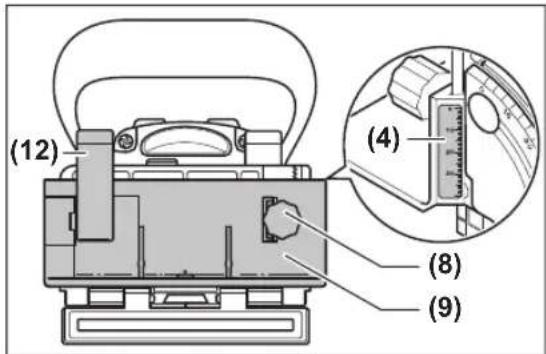

(8) Reguleeritava körgusega toe pöördnupp
(9) Reguleeritava kõrgusega tugi
(10) Freesi laiuse märgistus
(11) Vertikaalne keskmemärgistus
(12) Reguleeritava kõrgusega toe kinnitushoob
(13) Pöörlemissuuna nool korpusel
(14) Spindli lukustamisnupp

(15) Lisakäepide (isoleeritud haardepind)
(16) Aku ^a)
(17) Pealeasetatav plaat
(18) Nurktugi
(19) Freesimissügavuse seadmise pöördnupp
(20) Freesimissügavuse seade fikseerimismutter
(21) Freesimissügavuse seadmise rihvelpeakruvi
(22) Väljaimemisotsak
(23) Tolmukott
(24) Kaheavavõti
(25) Kinnitusmutter
(26) Ketasfrees
(27) Ketasfreesi pöörlemissuunanool
(28) Keskmestamiskrae tugiäärikul
(29) Tugiäärik
(30) Freesspindel
(31) Freesspindli pöörlemissuunanool
(32) Alusplaadi fikseerimisseib
(33) Alusplaadi klemmkruvi
(34) Alusplaat
(35) Aku lukustuse vabastamisnupp ^a)
a) See lisavarustus ei kuulu standardsesse tarnekomplekti. Tarnekomplekt on toodud pakendil.

Tehnilised andmed

Lametüüblifrees GFF 18V-22
Tootenumber		3 601 F20 1..
Nimipinge V= 18
Arvutuslik tühikäigu-pöörlemiskiirusA)	min-1	11000
Max freesimissügavusB)	mm 22
Spindli keere mm M10 x 1,25
Ketasfreesi puurava läbimõöt mm 22
Ketasfreesi max läbimõöt mm 105
Ketasfreesi max paksus mm 4
Kaal EPTA-Procedure 01:2014 järgfC)	kg 3,0-4,0
Soovitatavkeskkonnatemperatuurlaadimisel	°C 0 ... +35
LubatudkeskkonnatemperatuurtöötamiselD) ja hoiustamisel	°C -15 ... +50
Soovitatavad akud GBA 18V...		ProCORE18V...

Lametüüblifrees GFF 18V-22

Soovitatavad	GAL 18...
laadimisseadmed	GAX 18...
	GAL 36...

A) Tegelik tühikäigu-pöörlemiskiirus ei tohi ületada arvutuslikku tühikäigu-pöörlemiskiirust ja on seetõttu madalam.
B) Saavutatud 105 mm läbimööduga ketasfreesiga
C) Sõltuvalt kasutatud akust
D) Piiratud võimsus temperatuuril <0 °C.
Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutusning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.

Andmed müra/vibratsiooni kohta

Vastavalt standardile EN 60745-2-19 määratud mürapäästuväärtused.

Elektrilise tööriista A-korrigeeritud müratase on tavaliselt: heliröhutase 80 dB(A); helivõimsustase 91 dB(A). Möötemääramatus K = 3 dB.

Kandke kuulmiskaitset!

Vibratsiooni koguväärtused a_h (kolme suuna vektorsumma) ja mõötemääramatus K on määratud vastavalt standardile EN 60745-2-19:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Käesolevas juhendis esitatud vibratsioonitase on mõõdetud standardse mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks.

Esitatud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase köikuda. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt suurem.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib vibratsioon olla tööperioodil tervikuna tunduvalt väiksem.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni möju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Aku

Bosch müüb ka juhtmeta elektrilisi tööriistu ilma akuta. Pakendilt näete, kas aku kuulub teie elektrilise tööriista tarnekomplekti.

Aku laadimine

▶ Kasutage üksnes tehnilistes andmetes loetletud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitium-ioonaku laadimiseks.

Juhis: liitiumioonakud tarnitakse tehasest rahvusvaheliste transpordieeskirjade põhjal osaliselt laetutena. Selleks et

aku täielikku võimsust tagada, laadige aku enne esimest kasutamist täielikult täis.

Aku paigaldamine

Lükake laetud aku akuhoidikusse nii, et see tuntavalt fikseeruks.

Aku eemaldamine

Suunis: Eemaldage aku ainult väljalülitatud elektrilise tööriista korral.

Aku eemaldamiseks vajutage lukustuse vabastamise nuppe ja tömmake aku välja. Ärge rakendage seejuures jõudu.

Akul on kaks lukustusastet, mis takistavad aku väljakukkumist aku lukustuse vabastamisnupu kogemata vajutamisel. Elektritööriista paigaldatud akut hoiab öiges asendis vedru.

Aku laetuse taseme näidik

Rohelised LEDid aku laetuse taseme näidikul näitavad aku laetuse taset. Ohutuse huvides saab aku laetuse taset vaadata ainult väljalülitatud elektrilisel tööriistal.

Laetuse taseme vaatamiseks vajutage laetuse taseme näidiku nuppu või . Fee on võimalik ka väljavõetud aku korral.

Kui laetuse taseme näidiku nupu vajutamisel ei sütti ükski LED, on aku defektne ja tuleb välja vahetada.

Aku tüüp GBA 18V...

LED Mahtuvus

Pidev tuli 3 × roheline 60-100%

Pidev tuli 2 × roheline 30-60%

Pidev tuli 1 × roheline 5-30%

Vilkuv tuli 1 × roheline 0-5%

Aku tüüp ProCORE18V...

LED Mahtuvus

Pidev tuli 5 × roheline 80-100%

Pidev tuli 4 × roheline 60-80%

Pidev tuli 3 × roheline 40-60%

Pidev tuli 2 × roheline 20-40%

Pidev tuli 1 × roheline 5-20%

Vilkuv tuli 1 × roheline 0-5%

Juhised aku käsitsemiseks

Kaitske akut niiskuse ja vee eest.

Hoidke aku temperatuuril -20 °C kuni 50 °C. Ärge jätke akut suvel autosse.

220 | Eesti

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada. Järgige ringlussevõtu juhiseid.

Paigaldus

Ketasfreesi kohale asetamine/vahetamine (vaata jooniseid A–B)

Võtke aku enne kõiki elektrilise tööriista juures tehtavaid töid (nt hooldus, tööriistavahetus jms) välja. Sisse-/väljalüliti soovimatul vajutamisel on vigastumisoht.
▶ Ketasfreeside kohale asetamisel ja vahetamisel on soovitatav kanda kaitsekindaid.
- Kaitske ketasfreesi kokkupörgete ja löökide eest.

Elektrilist tööriista tohib kasutada Bosch ketasfreesiga 3 608 641 013 (läbimõöt 105 mm) või sama või väiksema läbimõõduga üldkasutatava ketasfreesiga (< 105 mm).

- Seadke vajadusel nurktugi (18) väärtusele 0° (vaadake „Freesimisnurga seadmine“, Lehekülg 221) ja reguleeritava kõrgusega tugi (9) maksimaalsele kõrgusele (vaadake „Reguleeritava kõrgusega toe seadmine“, Lehekülg 221).

- Pöörake elektriline töörist alusplaadiga (34) üles.

- Päästke klemmkruvi (33) u 3 pöördega lahti.

- Pöörake alusplaat (34) üles. Hoidke elektrilist tööriista nii, et alusplaat tagasi ei pöörduks.

– Vajutage spindli lukustusnuppu (14) ja hoidke seda surutult.

- Päästke kinnitusmutter (25) kaasasoleva kaheavavõtmega (24) lahti ja võtke ära.

- Võtke vajadusel olemasolev ketafrees (26) ära ja puhastage seda.

- Võtke vajadusel olemasolev tugiäärik (29) ära ja puhastage seda.

- Asetage tugiäärik (29) nii freesspindlile (30), et keskmestamiskrae (28) (läbimõöt 22 mm) oleks üleval. Tugiäärik peab freesspindli kakskandil fikseeruma (pöördumiskitse).

- Asetage puhas ketasfrees (26) joonisel näidatud viisil tugiäärikule (29) nii, et pöörlemissuuna nool (27) ketasfreesil on nähtav ja ühtib pöörlemissuuna noolega freesspindlil (31). Ketasfreesi kinnituspuurava peab fikseeruma tugiääriku keskmestamiskrael (28).

- Keerake kinnitusmutter (25) freesspindlile (30). Pingutage kinnitusmutter allavajutatud spindli fikseerimisnupu (14) korral tugevalt kaheavavõtmega (24).

- Kontrollige, et ketasfrees on õigesti paigaldatud ja saab vabalt pöörelda.

- Pöörake alusplaat (34) alla. Jälgige, et fikseerimisseib (32) on alusplaadi kohal.

– Pingutage klemmkruvi (33).

- Kontrollige, et alusplaat (34) on kindlalt lukustatud.

Tolmu/saepuru äratömme

Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.

Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.

- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.

- Tagage töökohas hea ventilatsioon.

- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.

▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.

Puhastage vajaduse korral väljaimemisotsak (22). Pöörake selleks alusplaat (34) lahti (vaadake „Ketasfreesi kohale asetamine/vahetamine (vaata jooniseid A–B)“, Lehekülg 220) ja tömmake väljaimemisotsak maha.

Võörväljaimemine (vaata lisavarustuse lehte)

Ühendage väljaimemisvooliku (lisavarustus) otsak kergelt pöörates väljaimemisotsakuga (22). Ühendage väljaimemisvoolik tolmuimejaga.

Tolmuimeja peab töödeldavale materjalile sobima.

Eriti tervistkahjustava, kantserogeense või kuiva tolmu eemaldamiseks kasutage eritolmuimejat.

Iseväljaimemine tolmukotiga (vaata lisavarustuse lehekülge)

Väiksemate freesimistööde korral võite kasutada tolmukotti (23).

Ühendage tolmukoti (23) otsak kergelt pöörates väljaimemisotsakuga (22).

Tühjendage tolmukott (23) öigeaegselt, et tolmu eemaldamine optimaalselt säiliks.

Tömmake selleks tolmukott (23) maha, avage tömblukk ja tühjendage tolmukott.

Kasutus

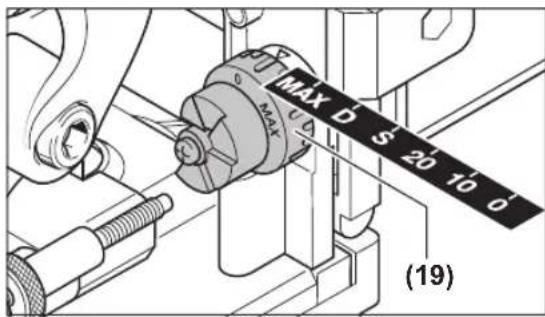

Freesimissügavuse seadmine

Freesimissügavuse saate kindlaks määrata pöördnupuga (19). Pöördnupul on fikseerimskõrgused kuue lametüüblisuuruse jaoks. Fikseerimiskõrguste kuuluvus lametüüblite ja freesimissügavuste juurde:

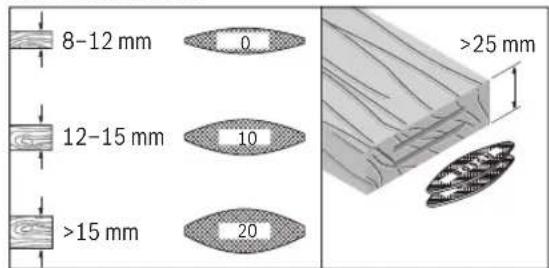

Fikseerimiskõrgus	Lametüübel Freesimissügavus, mm^A)
0 Nr 0 8
10 Nr 10 10
20 Nr 20 12,3
S Simplex 13
D Duplex 14,7
MAX - 22

A) Saavutatud 105 mm läbimõõduga ketasfreesiga Järelteritatud ketasfreeside kasutamisel või väiksema läbimõõduga (< 105 mm) ketasfreeside kasutamisel tuleb freesimissügavus vajadusel järeljusteerida. Päästke selleks lahti fikseerimismutter (20). Justeerimiskruvi (21) päripäeva pöörates saate freesimissügavust vähendada või vastupäeva pöörates suurendada. Kontrollige seatud freesimissügavust proovifreesimistega. Seejärel keerake fikseerimismutter (20) jälle tugevalt kinni.

Reguleeritava kõrgusega toe seadmine

Reguleeritava kõrgusega toega (9) saate määrata vahekauguse töödeldava detaili ülakülje ja freesitava soone vahel.

Reguleeritava körgusega toe (9) paigaldamiseks asetage see nurktoele (18) ja pöörake pöördnupuga (8) nurktoe juhikusse sisse.

Suunis: ärge kasutage paigaldamisel jõudu! Õiges asendis liigub tugi (9) kergekäiguliselt.

(12) (4) (8) (9)

Seadke pöördnupu (8) abil körguseskaalal (4) soovitud vahekaugus. Seejärel tömmake klemmhoob (12) kinni.

Et soon paikneks töödeldava detaili keskel, peate reguleeritava körgusega toe seadma töödeldava detaili paksuse poole peale.

Näide: 18 mm paksuse töödeldava detaili korral seadke körguseskaalal 9 mm.

Reguleeritava kõrgusega toe (9) äravõtmiseks päästke lahti klemmhoob (12) ja pöörake tugi pöördnupuga (8) üles, nurktoest (18) välja.

Freesimisnurga seadmine

Nurktugi (18) võimaldab lihtsat freesimist eerungühendustes.

(3) (18)

Nurktoe (18) reguleerimiseks päästke lahti klemmhoob (3). Kallutage nurktuge, kuni nurgaskaalal (5) on seatud soovitud nurk (0°, 30°, 45°, 60° ja 90° juures on fikseerimispunktid). Seejärel tömmake klemmhoob (3) kinni.

▶ Veenduge, et freesmispurga reguleerimise järel ei oleks reguleeritava körgusega tugi (9) ega pealeasetatav plaat (17) ketasfreesi väljumispiirkonnas. Suruge kontrollimiseks väljalülitatud elektrilise tööriista korral freesi väljumiskoht nt vastu lauaserva, kuni ketasfrees nähtavale tuleb. Maksimaalselt väljaliikunud ketasfrees ei tohi puudutada reguleeritava körgusega tuge (9) või pealeasetatavat plaat (17).

Kasutuselevött

Võtke aku enne kõiki elektrilise tööriista juures tehtavaid töid (nt hooldus, tööriistavahetus jms)

222|Eesti

välja. Sisse-/väljalüliti soovimatul vajutamisel on vigastumisoht.

Elektrilist tööriista tohib sisse lülitada ainult siis, kui alusplaat (34) klemmkruviga (33) ja fikseerimisseib (32) on kindlalt lukustatud.
Kontrollige enne sisselülitamist, et mootorisölme iseseisev tagastumine laitmatult talitleb. Suruge freesi väljumiskoht nt vastu lauaserva, kuni ketasfrees nähtavale tuleb. Surve vähendamisel peab ketasfrees täielikult alusplaati tagasi tömbama.

Sisse-/väljalülitamine

Elektrilise tööriista sisselülitamiseks suruge sisse-/ väljalülitit (2) ettepoole ja lukustamiseks suruge eest alla. Elektrilise tööriista väljalülitamiseks suruge sisse-/ väljalülitit (2) tagant, nii et see välja-asendisse tagasi hüppab.

Taaskäivitumiskaitse

Taaskäivitumiskaitse hoiab ära elektrilise tööriista kontrollimatu käivitumise pärast voolukatkestust. Uuesti kasutusele võtmiseks viige sisse-/väljalüliiti (2) väljalülitatud asendisse ja lülitage elektriline tööriist uuesti sisse.

Sujuvkäivitus

Elektrooniline sujuvkäivitus piirab pöördemomenti sisselülitamisel ja pikendab mootori eluiga.

Töösuunised

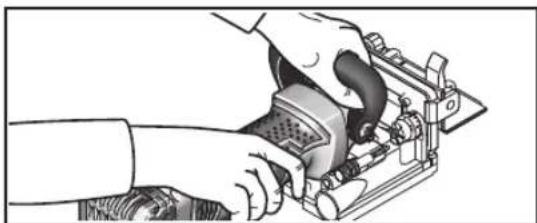

Hoidke töötamise ajal tööriistast kahe käega tugevasti kinni ja seiske kindlalt püsti. Elektritööriist püsib kindlamini käes, kui hoiate seda kinni mölema käega.
- Ärge viige oma käsi freesimispiirkonda ja ketasfreesi juurde.

Hoidke töötamisel ühe käega käepidemest (1), teise käega lisakäepidemest (15).

▶ Viige seade töödeldava esemega kokku alles siis, kui seade on sisse lülitatud. Vastasel korral tekib tagasilöögi oht, kui tarvik toorikus kinni kiildub.

Sooritage freesimistoiming ühtlase ettenihkega.

Freesi asendi kindlaksmääramine

Vertikaalne keskmemärgistus (11) nurk- ja körgustoel näitab freesimise keskkohta (ketasfreesi suhtes vertikaalselt). Freesimise maksimaalset laiust näidatakse mölema märgistusega (10) reguleeritava körgusega toel (9).

Kõrgusasendi määramisel on abiks horisontaalne keskmemärgistus (6) alusplaadil, mis näitab ketasfreesi horisontaalset keskkohta.

Elektrilise tööriista korpusel näitab nool (13) ketasfreesi pöörlemissuunda.

Soonühenduste freesimine

Jooniselehtedelt leiate järgmiste ühendamisviiside näiteid:

• Nurkühendused: nurktoega vaata joonist C, reguleeritava kõrgusega toega vaata joonist D
  – Eerungühendused: nurktoega vaata joonist E, reguleeritava körgusega toega vaata joonist F
• Piki- ja põikühendused: nurktoega vaata joonist G, reguleeritava kõrgusega toega vaata joonist H
• Raamühendused: vaata joonist I
• Keskseinaühendused: vaata joonist J

Lametüübli valimine

8-12 mm 0 12-15 mm 10 >15 mm 20 >25 mm

Kasutage soliidse ühenduse jaoks suurimaid võimalikke lametüübleid (lamelle). Bosch pakub vastavaid lametüübleid oma lisavarustusprogrammis (vaata lisavarustuslehte kasutusjuhendi lõpus).

Öhukeste töödeldavate detailide freesimine (vaata joonist K)

Asetage öhukeste alla 16 mm paksuste töödeldavate detailide freesimiseks pealeasetatav plaat (17) nurktoele (18). Sellega tagatakse, et soon ei ole töödeldava detaili pealispinnale liiga lähedal. Vötke freesi horisontaalse asendi arvutamisel arvesse pealeasetatava plaadi paksust.

Et soon ei saaks liiga sügav, kasutage pealeasetatavat plaati (17) ka öhukeste töödeldavate detailide eerungühendustes.

Kitsaste töödeldavate detailide freesimine

Kasutage kitsaste töödeldavate detailide freesimisel vöimaluse korral reguleeritava körgusega tuge (9). Veenduge, et sellel leiduvad maksimaalse freesimislaiuse märgistused (10) oleksid töödeldava detaili piires.

Hooldus ja korrashoid

Hooldus ja puhastus

Võtke aku enne kõiki töid elektrilise tööriista juures (ny hooldus, tööriistavahetus jms) elektrilisest tööriistast välja. Sisse-/väljalüliti juhusliku rakendamise korral on vigastumisoht.

▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Puhastage ja määrige vajadusel juhikuid. Kasutage selleks ainult mittevaigustuvat öli (nt ömblusmasinaöli).

Klemmhoova järelpingutamine

Te saate klemmhoobade (3) ja (12) pingutusjõudu vajadusel järelseada. Päästke selleks klemmhoob lahti ja kruvige maha. Pange klemmhoob vähemalt 30° vastupäeva pööratult kohale ja kruvige jälle kinni.

Klienditeenindus ja kasutusalane nõustamine

Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:

www.bosch-pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.

Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.

Eesti Vabariik

Teeninduskeskus

Tel.: [phone]

Faks: ([phone]

E-posti: [e-mail]

Muud teeninduse aadressid leiate jaotisest:

Soovitatud liitiumioonakude suhtes kohaldatakse ohtlike veoste autoveo eeskirja nõudeid. Kasutaja võib akusid ilma täiendavate kohustusteta maanteel vedada.

Kolmandate isikute poolt teostatava veo korral (nt öhuvedu või edasitoimetamine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskölbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt direktiivile 2012/19/EL elektri- ja elektroonikaseadmete jäätmete kohta ning nende kohaldamisele riigi öigusaktides tuleb kasutusressursi ammendanud elektritööriistad ja vastavalt direktiivile 2006/66/EÜ defektsed või kasutusressursi ammendanud

akud/patareid eraldi kokku koguda ja suunata keskkonnasäästlikku taaskasutusse.

Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.

Akud/patareid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 223).

Latviešu

Drošības noteikumi
