ПОСІБНИК КОРИСТУВАЧА GFF 18V-22 Professional BOSCH

uk Оригіналька інструкція з

експлуатації

kk Пайдалану кускаульныныц

ТУПНУСКАСЫ

Українська ...... Сторінка 150

Казак...... Бет 158

Тип аккумулятора ProCORE18V...

Светодиод Емкость

Вказівки з техніки безпеки

Загальні застереження для електроприладів

ПОПЕРЕ- ДЖЕННЯ

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може

призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроінструмент» в цих застереженнях мається на увазі електроінструмент, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

• Trимайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
  He праційте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроінструменти можуть породжувати іскри, від яких може займатися пил або пари.
  Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над електроінструментом, якщо Ви не будете зосереджені на виконанні роботи.

Електрична безпека

▶ Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроінструментами, що мають захисне заземлення, не використовуйте адаптери.
Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним струмом.

Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.

Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик ураження електричним струмом.

He використовуйте мережний шнур живлення не за призначенням. Ніколи не використовуйте мережний шнур для перенесення або перетягування електроінструмента або витягання штепселя з розетки. Захищайте кабель від тепла, мастила, гострих країв та рухомих деталей електроінструмента. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.

Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.

Якщо не можна запобігти використанню електроінструмента у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроінструментом. Не користуйтеся електроінструментом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроінструментом може призвести до серйозних травм.
Використовуйте засоби індивідуального захисту. Завжди вдягайте захисні окуляри. Застосування особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж увімкнути електроінструмент в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроінструмент вимкнений. Тримання пальця на вимикачі під час перенесення електроінструмента або підключення в розетку увімкнутого електроінструмента може призвести до травм.
▶ Перед тим, як вмикати електроінструмент, приберіть налагоджувальні інструменти або гайковий ключ. Перебування налагоджувального

інструмента або ключа в частині електроінструмента, що обертається, може призвести до травм.

Уникайте неприродного положення тіла. Завжди зберігайте стійке положення та тримайте рівновагу. Це дозволить Вам краще контролювати електроінструмент у небезпечних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей електроінструмента, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

Правильне поводження та користування електроінструментами

He перевантажуйте електроінструмент. Використовуйте такий електроінструмент, що спеціально призначений для відповідної роботи. З придатним електроінструментом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроінструментом з пошкодженим вимикачем. Електроінструмент, який не вмикається або не вимикається, є небезпечним і його треба відремонтувати.
▶ Перед тим, як регулювати що-небудь на приладі, міняти приладя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроінструменти, якими Ви саме не користуєтеся, від дітей. Не дозволяйте користуватися електроінструментом особам, що не знайомі з його роботою або не читали ці вказівки. Використання електроінструментів недосвідченими особами може бути небезпечним.
Старанно доглядайте за електроінструментом. Перевіряйте, щоб рухомі деталі електроінструмента були правильно розташовані та не заїдали, не були пошкодженими або у будьякому іншому стані, який міг би вплинути на функціонування електроінструмента. Пошкоджені електроінструменти потрібно відремонтувати, перш ніж користуватися ними знову. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Trимайте різальні інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.

Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроінструментів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Правильне поводження та користування електроінструментами, що працюють на акумуляторних батареях

Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
▶ Використовуйте в електроінструментах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме не користуєтеся, поряд із канцелярськими скріпками, ключами, цвяхами, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Сервіс

Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить роботу пристрою протягом тривалого часу.

Вказівки з техніки безпеки для фрезних машин

Дискові фрези повинні бути розраховані щонайменше на ту кількість обертів, що зазначена на електроінструменті. Дискові фрези, що обертаються з перевищенням частоти обертів, можуть злетіти і призвести до поранень.
Завжди користуйтеся захисним кожухом. Захисний кожух захищає оператора від уламків дискової фрези і випадкового контакту з нею.
Завжди використовуйте фрезерні круги правильного розміру та з відповідним посадочним отвором. Фрезерні круги, що не підходять до монтажних деталей фрези, обертаються нерівно та призводять до втрати контролю.

152 | Українська

Підводьте електроінструмент до оброблюваної деталі тільки увімкнутим. При застряванні електроприладу в оброблюваній деталі існує небезпека відскакування.
▶ Не підставляйте руки в зону фрезерування і під фрезу. Другою рукою тримайтеся за додаткову рукоятку. Якщо обидві руки знаходяться на фрезі, вони не можуть бути поранені фрезою.
У жодному разі не фрезеруйте по металевих предметах, цвяхах або гвинтах/шурупах. Це може пошкодити фрезу і призвести до збільшеної вібрації.
Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними приладами або зверніться в місцеве підприємство електро-, газо- і водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
▶ Не використовуйте тупі або пошкоджені фрези. Тупі або пошкоджені фрези призводять до завеликого тертя, можуть застрявати і призводять до дисбалансу.
▶ Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення. Утримання обома руками дозволяє надійніше працювати електроінструментом.
Закріплюйте оброблювану заготовку. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.
▶ Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом.
Завжди використовуйте додаткову рукоятку, що додається до електроінструменту. Втрата контролю над електроінструментом може призвести до тілесних ушкоджень.
Використовуйте лише інструменти, вказані в інструкції з експлуатації. Не використовуйте відрізні круги або пиляльні диски.
▶ Перед введенням в експлуатацію перевірте, чи надійно закріплені фрезерні круги.
Натискайте фіксатор шпинделя, лише коли електроінструмент повністю зупинений. Інакше це може призвести до пошкодження електроінструменту.
▶ Використовуйте електроінструмент тільки зі встановленим захисним кожухом. Це гарантиє точність при роботі з електроінструментом.
▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.

▶ Не вносьте конструктивних змін в акумуляторну батарею та не відкривайте її. Існує небезпека короткого замикання.
Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.
Використовуйте акумуляторну батарею тільки в продуктах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.

Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого замикання.

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації.

Призначення приладу

Електроінструмент призначений для виконання пазів під плоскі дюбельні з'єднання в ДСП, деревині твердих і м'яких порід, фанері та ДВП.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроінструменту на сторінці з малюнком.

(1) Рукоятка (з ізольованою поверхнею)
(2) Вимикач

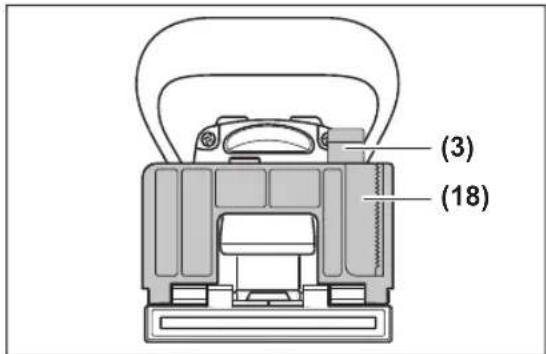

(3) Затискний важіль кутового упору
(4) Шкала висоти
(5) Кутова шкала
(6) Позначка середини горизонтальна
(7) Протиковзкий захист

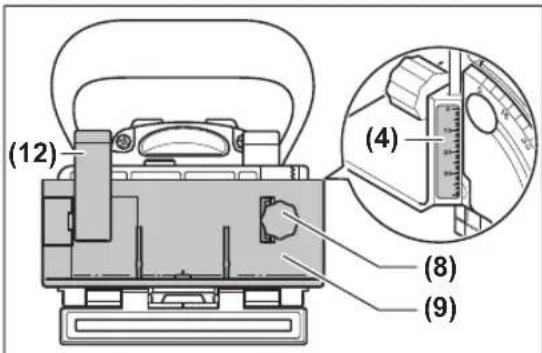

(8) Поворотна ручка регульованого по висоті упору
(9) Регульований по висоті упор
(10) Позначка ширини фрези
(11) Вертикальна позначка середини
(12) Затискний важіль регульованого по висоті упору
(13) Стрілка напрямку обертання на корпусі
(14) Фіксатор шпинделя
(15) Додаткова рукоятка (з ізольованою поверхнею)
(16) Акумуляторна батарея ^a)
(17) Кріпильна пластина

(18) Кутовий упор

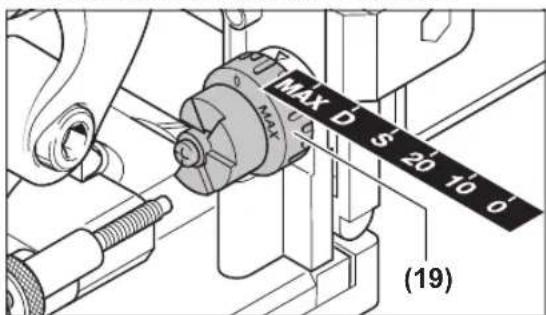

(19) Поворотна ручка налаштування глибини фрезерування

(20) Фіксуюча гайка налаштування глибини фрезерування

(21) Регулювальний гвинт налаштування глибини фрезерування

(22) Всмоктуючий патрубок

(24) Ключ під два отвори

(25) Затискна гайка

(26) Фрезерні круги

(27) Стрілка напрямку обертання фрезерного круга

(28) Центрувальний хомут на опорному фланці

(29) Опорний фланець

(30) Фрезерувальний шпиндель

(31) Стрілка напрямку обертання фрезерувального шпинделя

(32) Стопорне кільце опорної плити

(33) Затискний гвинт опорної плити

(34) Опорна плита

(35) Кнопка розблокування акумуляторної батареї ^7

a) Це приладдя не входить до стандартного комплекту постачання. Комплект постачання вказано на упаковці.

Технічні дані

Плоскодюбельна фрезерна машина	GFF 18V-22
Товарний номер	3 601 F20 1..
Номінальна напруга V= 18
Номінальна частота обертання холостого ходу ^4)	об/хв 11000
Макс. глибина фрезерування ^3)	мм 22
Різьба шпинделя мм M10 x 1,25
Діаметр отвору фрезерного круга	мм 22
Макс. діаметр фрезерного круга	мм 105
Макс. товщина фрезерного круга	мм 4
Вага відповідно до EPTA-Procedure 01:2014 ^c)	кг 3,0–4,0
Рекомендована температура навколишнього середовища при заряджанні	°C 0 ... +35
Допустима температура навколишнього середовища при експлуатації ^0) і при зберіганні	°C –15 ... +50

Плоскодюбельна фрезерна машина	GFF 18V-22
Рекомендовані акумуляторні батареї	GBA 18V...ProCORE18V...
Рекомендовані зарядні пристрої	GAL 18...GAX 18...GAL 36...

A) Фактична частота обертання холостого ходу не повинна перевищувати номінальну частоту обертання холостого ходу і тому є нижчою.

В) Досягнуто за допомогою фрезерного круга діаметром 105 мм

C) в залежності від використовуваної акумуляторної батареї D) Обмежена потужність при температурі < 0 °C.

Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac.

Інформація щодо шуму і вібрації

Значення звукової емісії визначені відповідно до EN 60745-2-19.

А-зважений рівень шуму від електроінструменту, як правило, становить: рівень звукового тиску 80 дБ(А); звукова потужність 91 дБ(А). Похибка К = 3 дБ.

Вдягайте навушники!

Загальна вібрація a_h (векторна сума трьох напрямків) і похибка К визначені відповідно до EN 60745-2-19: a_h < 2,5 M/c^2, K = 1,5 M/c^2 .

Зазначений в цих вказівках рівень вібрації вимірювався за нормованою процедурою, отже ним можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження.

Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроприладу для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання інструменту може значно зростати.

Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу.

Визначте додаткові заходи безпеки для захисту оператора електроінструмента від вібрації, напр.: технічне обслуговування електроінструмента і робочих інструментів, нагрівання рук, організація робочих процесів.

Акумуляторна батарея

Bosch продає акумуляторні електроінструменти також без акумулятора. На упаковці зазначено, чи входить акумулятор в комплект поставки вашого електроінструмента.

154 | Українська

Заряджання акумуляторної батареї

Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі.

Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити.

Вставляння акумуляторної батареї

Посуньте заряджену акумуляторну батарею в гніздо для акумуляторної батареї, щоб вона відчутно увійшла у зачеплення.

Виймання акумуляторної батареї

Вказівка: Від'єднуйте акумуляторну батарею тільки при вимкненому електроінструменті.

Щоб витягти акумуляторну батарею, натисніть на кнопку розблокування і витягніть акумуляторну батарею. Не застосовуйте при цьому силу.

В акумуляторі передбачено 2 ступені блокування, щоб запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора. Встромлений в електроінструмент акумулятор тримається у положенні завдяки пружині.

Індикатор зарядженості акумуляторної батареї

Зелені світлодіоди індикатора зарядженості акумуляторної батареї показують ступінь зарядженості акумулятора. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроінструменті.

Натисніть кнопку індикатора зарядженості акумуляторної батареї «або, щоб відобразити ступінь зарядженості. Це можна зробити і тоді, коли акумуляторна батарея витягнута з електроінструмента.

Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба замінити.

Тип акумуляторної батареї GBA 18V...

Світлодіод Ємність

Свічення 3-х зелених 60–100 %

Свічення 2-х зелених 30–60 %

Свічення 1-го зеленого 5–30 %

Блимання 1-го зеленого 0–5 %

Тип акумуляторної батареї ProCORE18V...

Світлодіод Ємність

Свічення 5-и зелених 80–100%
Свічення 4-х зелених 60–80%
Свічення 3-х зелених 40–60%
Свічення 2-х зелених 20–40%
Свічення 1-го зеленого 5–20%
Блимання 1-го зеленого 0–5%

Вказівки щодо оптимального поводження з акумулятором

Захищайте акумулятор від вологи і води.

Зберігайте акумулятор лише за температури від -20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.

Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Зважайте на вказівки щодо видалення.

Монтаж

Встановлення/заміна фрезерного круга (див. мал. А–В)

▶ Перед виконанням будь-яких робіт на електроінструменті (наприклад, технічне обслуговування, заміна інструменту тощо) вийміть акумулятор. У разі ненавмисного натискання на вимикач існує небезпека травмування.
▶ При встановленні та зміні фрезерного круга радимо вдягати захисні рукавиці.
Захищайте фрезерний круг від поштовхів і ударів.

Електроінструмент можна використовувати з Bosch-фрезерним кругом 3 608 641 013 (діаметр 105 мм) або з наявними у продажу фрезерними кругами такого ж або меншого діаметру (<105 мм).

– За необхідності встановіть кутовий упор (18) на 0° (див. „Налаштування кута фрезерування“, Сторінка 156), а регульований по висоті упор (9) – на максимальну висоту (див. „Налаштування регульованого по висоті упору“, Сторінка 156).

– Переверніть електроінструмент опорною плитою (34) догори.
– Ослабте затискний гвинт (33) приблизно на 3 оберти.
– Підніміть опорну плиту (34) вгору. Тримайте електроінструмент так, щоб опорна плита не відкидалася назад.

– Натисніть на фіксатор шпинделя (14) і тримайте його натиснутим.
– Послабте затискну гайку (25) за допомогою ключа під два отвори (24), що додається, та зніміть її.
- За необхідності зніміть наявний фрезерний круг (26) і очистіть його.
- За необхідності зніміть наявний опорний фланець (29) і очистіть його.
– Встановіть опорний фланець (29) на фрезерувальний шпиндель (30) таким чином, щоб центрувальний хомут (28) (діаметр 22 мм) був зверху. Опорний фланець повинен увійти в контакт із двома кромками шліфувального шпинделя (блокування проти обертання).
– Помістіть чистий фрезерний круг (26) на опорний фланець (29), як показано на малюнку, таким чином, щоб стрілка напрямку обертання на фрезерному крузі (27) була помітна і збігалася зі стрілкою на фрезерувальному шпинделі (31). Отвір для кріплення фрезерного круга повинен входити в центрувальний хомут (28) опорного фланця.
– Накрутіть затискну гайку (25) на фрезерувальний шпиндель (30). Міцно затягніть затискну гайку ключем під два отвори (24), одночасно натискаючи фіксатор шпинделя (14).
▶ Переконайтеся, що фрезерний круг правильно встановлений і може вільно обертатися.
– Закрийте опорну плиту (34). Переконайтеся, що стопорне кільце (32) розташоване над опорною плитою.
- Затягніть затискний гвинт (33).
▶ Переконайтеся, що опорна плита (34) надійно зафіксована на місці.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання або вдихання пилу може викликати у Вас, або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

– За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
– Слідкуйте за доброю вентиляцією на робочому місці.
– Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

За необхідності очистіть всмоктуючий патрубок (22). Для цього відкрийте опорну плиту (34) (див. „Встановлення/заміна фрезерного круга (див. мал. А–В)“, Сторінка 154) і зніміть всмоктуючий патрубок.

Зовнішня витяжка (див. розділ «Приладдя»)

Злегка закрутіть насадку всмоктуючого шланга (приладдя) на патрубок (22). Підключіть всмоктуючий шланг до пилососа.

Пилосос повинен бути придатним для роботи з оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібен спеціальний пилосос.

Інтегрована система всмоктування з контейнером для пилу (див. розділ «Приладдя»)

Ви можете використовувати контейнер для пилу (23) для невеликих робіт з фрезерування.

Злегка закрутіть насадку контейнера для пилу (23) на всмоктуючий патрубок (22).

Вчасно спорожнюйте контейнер для пилу (23), щоб підтримувати оптимальне відсмоктування пилу.

Для цього зніміть контейнер для пилу (23), відкрийте застібку-блискавку і спорожніть його.

Робота

Налаштування глибини фрезерування

Глибину фрезерування можна налаштувати за допомогою поворотної ручки (19). Поворотна ручка має висоту зачеплення для шести розмірів плоских дюбелів.

Призначення висоти зачеплення для плоских дюбелів і глибини фрезерування:

Висота зачеплення	Плоскі дюбелі Глибина фрезерування, мм A)
0 Номер 0 8
10 Номер 10 10
20 Номер 20 12,3
S Simplex 13
D Duplex 14,7

156 | Українська

Висота зачеплення

Плоскі дюбелі Глибина фрезерування, ММ ^A)

Макс. - 22

A) Досягнуто за допомогою фрезерного круга діаметром 105 мм

При використанні перезаточених фрезерних кругів або кругів меншого діаметру (<105 мм) може знадобитися повторне налаштування глибини фрезерування. Для цього відпустіть стопорну гайку (20). Глибину фрезерування можна зменшити, обертаючи регулювальний гвинт (21) за годинниковою стрілкою, або збільшити, обертаючи його проти годинникової стрілки. Перевірте встановлену глибину фрезерування пробним фрезеруванням. Потім міцно затягніть стопорну гайку (20).

Налаштування регульованого по висоті упору

Регульований по висоті упор (9) дозволяє встановлювати відстань між верхньою частиною заготовки і фрезерувальним пазом.

Щоб встановити регульований по висоті упор (9), покладіть його на кутовий упор (18) і за допомогою поворотної ручки (8) поверніть його в направляючу на кутовому упорі.

Вказівка: Не застосовуйте силу під час встановлення! У правильному положенні упор (9) працює плавно.

(12) (4) (8) (9)

За допомогою поворотної ручки (8) встановіть потрібну відстань на шкалі висоти (4). Потім затягніть затискний важіль (12).

Щоб розташувати паз по центру заготовки, необхідно встановити регульований по висоті упор на половину товщини заготовки.

Наприклад: Для заготовки товщиною 18 мм встановіть 9 мм на шкалі висоти.

Щоб зняти регульований по висоті упор (9), ослабте затискний важіль (12) і поверніть упор вгору з кутового упору (18) за допомогою поворотної ручки (8).

Налаштування кута фрезерування

Кутовий упор (18) полегшує фрезерування під кутом 45°.

(3) (18)

Щоб відрегулювати кутовий упор (18), відпустить затискний важіль (3). Нахиляйте кутовий упор до тих пір, поки на шкалі кутів (5) не буде встановлений потрібний кут (точки фіксації 0°, 30°, 45°, 60° і 90°). Потім затягніть затискний важіль (3).

▶ Переконайтеся, що після налаштування кута фрезерування ні регульований по висоті упор, (9) ні кріпильна пластина (17) не знаходяться в зоні виходу фрезерного круга. Щоб перевірити, при вимкненому електроінструменті притисніть вихідний отвір фрези, наприклад, до краю столу таким чином, щоб було видно фрезерний круг. Максимально висунутий фрезерний круг не повинен торкатися регульованого по висоті упору (9) або кріпильної пластини (17).

Початок роботи

▶ Перед виконанням будь-яких робіт на електроінструменті (наприклад, технічне обслуговування, заміна інструменту тощо) вийміть акумулятор. У разі ненавмисного натискання на вимикач існує небезпека травмування.
▶ Електроінструмент можна вмикати лише тоді, коли опорна плита (34) надійно зафіксована за допомогою затискного гвинта (33) та стопорного кільця. (32)
▶ Перед увімкненням переконайтеся, що автоматичне скидання блоку двигуна працює належним чином. Притисніть вихідний отвір фрези, наприклад, до краю столу таким чином, щоб було видно фрезерний круг. Після зняття тиску фрезерний круг повинен бути повністю втягнутий в опорну плиту.

Увімкнення/вимкнення

Щоб увімкнути електроінструмент, натисніть вимикач (2) вперед і надавіть на нього, щоб зафіксувати на місці.

Щоб вимкнути електроінструмент, натисніть на вимикач (2), щоб він повернувся у положення «вимкнено».

Захист від повторного пуску

Захист від повторного пуску запобігає неконтрольованому запуску електроінструменту після перебоїв з електропостачанням.

Щоб знову увімкнути електроінструмент, вимкніть вимикач (2) і знову увімкніть електроінструмент.

Плавний пуск

Електронна система плавного пуску обмежує обертальний момент при включенні та збільшує строк експлуатації мотора.

Вказівки щодо роботи

▶ Під час роботи тримайте електроінструмент міцно обома руками і зберігайте стійке положення.
Утримання обома руками дозволяє надійніше працювати електроінструментом.
▶ Не підставляйте руки в зону фрезерування і під фрезерний круг.

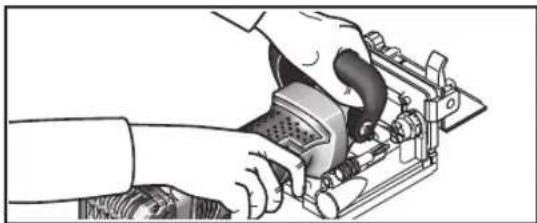

Під час роботи тримайте рукоятку (1) однією рукою, а додаткову рукоятку (15) – іншою.

Підводьте електроінструмент до оброблюваної деталі тільки увімкнутим. При застряванні електроприладу в оброблюваній деталі існує небезпека відскакування.

Здійснюйте фрезерування з рівномірною подачею.

Встановлення позиції фрезерування

Вертикальна позначка середини (11) на кутовому упорі та обмежувачі висоти показує центр фрезерування (перпендикулярно до фрезерного круга). Максимальна ширина фрезерування визначається двома позначками (10) на регульованому по висоті упорі (9).

Горизонтальна позначка на опорній плиті вказує на середину (6) фрезерного кругу, що допомагає при позиціонуванні по висоті.

Стрілка на корпусі електроінструменту вказує напрямок (13) обертання фрезерного круга.

Фрезерування пазових з'єднань

Приклади наступних типів з'єднань можна знайти на графічних сторінках:

• Кутові з'єднання: з кутовим упором див. мал. С, з регульованим по висоті упором див. мал. D
  – Шпунтові з'єднання: з кутовим упором див. мал. Е, з регульованим по висоті упором див. мал. F

• Поздовжні та поперечні з'єднання: з кутовим упором див. мал. G, з регульованим по висоті упором див. мал. H

• 3'єднання рами: див. мал. I

• 3'єднання центральної стіни: див. мал. J

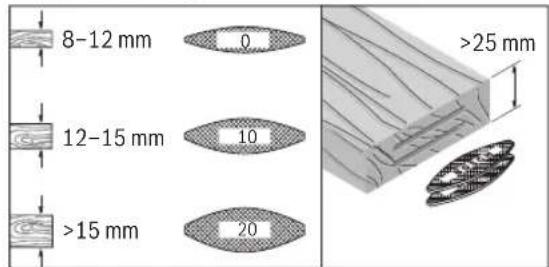

Виберіть плоский дюбель

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Для надійного з'єднання використовуйте якомога більші плоскі дюбелі (ламелі). Bosch пропонує відповідні плоскі дюбелі у своїй програмі приладя (див. сторінку приладя в кінці інструкції з експлуатації).

Фрезерування тонких заготовок (див. мал. К)

Для фрезерування заготовок товщиною менше 16 мм встановіть кріпильну пластину (17) на кутовий упор (18). Це гарантує, що паз не буде пролягати занадто близько до верхньої частини заготовки. При розрахунку горизонтального положення фрезерування враховуйте товщину кріпильної пластини.

Також використовуйте кріпильну пластину (17) для з'єднання під кутом на тонких заготовках, щоб паз не був занадто глибоким.

Фрезерування вузьких заготовок

При фрезеруванні вузьких заготовок по можливості використовуйте регульований по висоті упор (9). Переконайтеся, що позначка максимальної ширини фрези (10) знаходиться в межах заготовки.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед виконанням будь-яких робіт з електроінструментом (наприклад, при технічному обслуговуванні, заміні деталей тощо) вийміть акумулятор з електроінструменту. При випадковому увімкненні вимикача існує небезпека поранення.
▶ Для якісної і безпечної роботи тримайте електроприлад і вентиляційні отвори в чистоті.

За необхідності очистіть і змастіть напрямні. Використовуйте тільки не смолисту оливу (наприклад, оливу для швейних машин).

Затягнення затискний важіль

За необхідності ви можете регулювати силу затискання затискних важелів (3) (12). Для цього послабте затискні важелі та вигвинтіть їх. Поверніть затискні важелі щонайменше на 30° проти годинникової стрілки і загвинтіть їх назад.

158|Қазақ

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

На рекомендовані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби дотримання додаткових норм.

При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Утилізація

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство електроінструменти, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ЕС несправні або відпрацьовані акумуляторні батареї/батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров'я людини через можливу наявність небезпечних речовин.

Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка 158).

Казак

Жалпак дюбельдік фреза GFF 18V-22
Өнім нөмірі		3 601 F20 1..
Номиналды кернеу V= 18
Номиналды бос жүрісайналымыA)	мин ^-1	11000
Фрезерлеу макс. B)	мм 22
Шпиндель бұрандасы мм M10 x 1,25

Жалпакдюбельдік фреза GFF 18V-22

Шуыл/діріл туралы акпарат

Аккумуляторды енгізу

Аккумулятор түрі GBA 18V...

On

Жарык диоды Куаты

Аккумулятор түрі ProCORE18V...

Жарык диоды Куаты

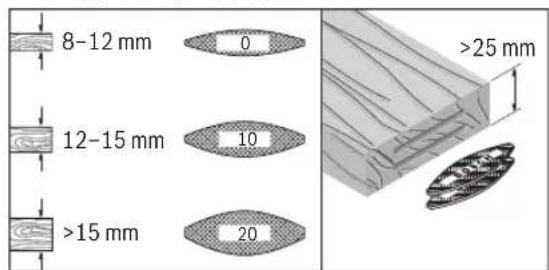

Жалпак дюбельді тандаңыз

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Тел./факс: [phone]

Mo6.: 070 595 888

Д.П.Т.У "РОЖКА"

البطاريات成分Ηνηλης Μηζηλη:

المراكم/البطاريات:
