MANUAL DE UTILIZARE GFF 18V-22 Professional BOSCH

ro Instrucții originale

Română ...... Pagina 168

Instrucțiuni de siguranță

Indicații generale de avertizare pentru scule electrice

AVERTIS-MENT

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a

instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.

Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.

Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.

Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurate măresc riscul de electrocutare.

▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.

Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.

Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a depozita sculele electrice. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Intrețineți sculele electrice. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte sau deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare datii

la reparat scula electrică defectă. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.

▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispositivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folositi numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din accumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din accumulator poate produce iritații ale pielii sau arsuri.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Avertismente de siguranță privind mașinile de frezat muchii

▶ Frezele-disc trebuie să aibă o turație nominală cel puțin egală cu cea marcată pe scula electrică. Frezele-disc care se rotesc cu o turație mai mare decât cea admisă se pot rupe și pot fi aruncate în toate părțile.
▶ Folosiți întotdeauna apărătoarea de protecție. Apărătoarea de protecție protejează operatorul de fragmentele frezei-disc și de contactul involuntar cu frezadisc.
Utilizează întotdeauna freze disc cu dimensiunea corectă și cu orificiul de prindere corespunzător. Frezele disc care nu pot fi fixate strâns în piesele de montaj ale frezei se rotesc neuniform și duc la pierderea controlului.

170 | Română

▶ Porniți scula electrică și numai după aceasta conduceți-o asupra piesei prelucrate. În caz contrar există pericol de recul în situația în care dispozitivul de lucru se agață în piesa prelucrată.
Nu tineți mâinile în sectorul de frezare și nici pe dispozitivul freză. Tineți cu cealaltă mână mânerul suplimentar. Dacă veți ține ambele mâini pe mașina de frezat, acestea nu vor mai putea fi rănite de dispozitivul de frezat.
Nu frezați niciodată peste obiecte metalice, cuie sau şuruburi. Dispozitivul freză se poate deteriora și duce la creșterea vibrațiilor.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
Nu folosiți freze tocite sau deteriorate. Frezele tocite sau deteriorate cauzează o frecare mai puternică, se pot înceșta și duce la dezechilibru.
Apucati strâns cu ambele mâini scula electrică în timpul lucrului și adoptați o poziție stabilă. Scula electrică se conduce mai sigur cu ambele mâini.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
Utilizează întotdeauna mânerul auxiliar livrat împreună cu scula electrică. Pierderea controlului poate duce la vătămări corporale.
Utilizează numai accesoriiile specificate în aceste instrucțiuni de utilizare. Nu utiliza discuri de tăiere sau pânze de ferăstrău circular.
Înainte de punerea în funcțiune, verifică dacă freza disc este fixată ferm.
Apasă tasta de blocare a axului numai cu scula electrică oprită. În caz contrar, scula electrică se poate deteriora.
Utilizează scula electrică numai cu protecția antialunecare montată. Astfel, se asigură utilizarea în siguranță a sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu modifica și nu deschide accumulatorul. Există pericolul de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe

exteroare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Utilizează accumulatorul numai la produsele producătorului. Numai astfel accumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.

Descrierea produsului și a performanțelor sale

Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.

Utilizarea conform destinației

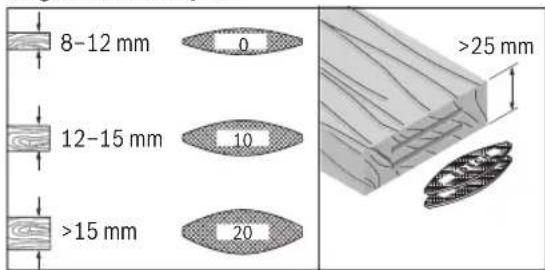

Scula electrică este destinată realizării de caneluri pentru îmbinări cu dibluri plate în plăci din PAL, lemn de esență tare și moale, placaj și plăci din fibre.

Componentele illustrate

Numerotarea componentelor illustrate se referă la schița sculei electrice de la pagina grafică.

(1) Mâner (suprafață izolată de prindere)
(2) Buton de pornire/oprire

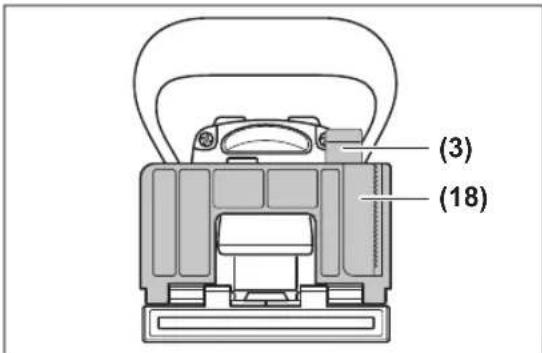

(3) Pârghie de strângere a limitatorului unghiular
(4) Scală pentru înălțime
(5) Scală pentru unghiuri
(6) Marcaj median orizontal
(7) Protectie antialunecare

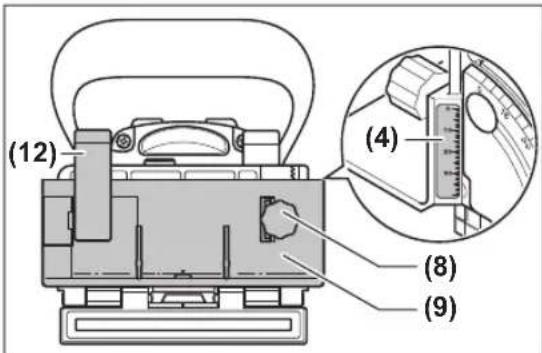

(8) Buton rotativ al limitatorului reglabil pe înălțime
(9) Limitator reglabil pe înălțime
(10) Marcaj pentru lățimea frezei
(11) Marcaj median vertical
(12) Pârghie de strângere a limitatorului reglabil pe înălțime
(13) Săgeată indicatoare a direcției de rotație, de pe carcasă
(14) Tastă de blocare a axului
(15) Mâner auxiliar (suprafață izolată de prindere)
(16) Acumulator ^a)
(17) Placă de fixare
(18) Limitator unghiular

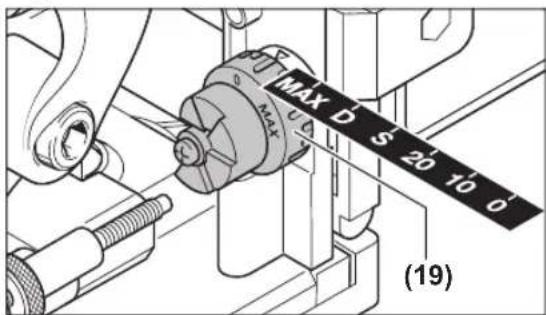

(19) Buton rotativ pentru reglajul adâncimii de frezare

(20) Piuliță de siguranță pentru reglajul adâncimii de frezare

(21) Šurub de reglare pentru reglajul adâncimii de frezare

(22) Racord de aspirare

(23) Sac de colectare a prafului

(24) Cheie pentru splinturi

(25) Piuliță de strângere

(26) Freză disc

(27) Săgeată indicatoare a direcției de rotație pe freza disc

(29) Flanşă de prindere

(30) Axul frezei

(31) Săgeată indicatoare a direcției de rotație pe axul frezei

(32) Șaibă de siguranță a plăcii de bază

(33) Šurub de fixare a plăcii de bază

(34) Placă de bază

(35) Buton de deblocare a accumulatorului ^a)

a) Acest accesoriu nu este inclus în pachetul de livrare standard. Conținutul pachetului de livrare este specificat pe ambalaj.

Date tehnice

Freză pentru dibluri plate GFF 18V-22
Număr de identificare	3 601 F20 1..
Tensiune nominală V= 18
Turatie nominală defuncționare în gol ^A)	rot/min 11000
Adâncime max. de frezare ^B)	mm 22
Filet ax mm M10 x 1,25
Diametrul alezajului frezei disc mm 22
Diametrul max. al frezei disc mm 105
Grosimea max. a frezei disc mm 4
Greutate conform EPTA-Procedure 01:2014 ^C)	kg 3,0–4,0
Temperatură ambiantărecomandată în timpulîncărcării	°C 0 ... +35
Temperatură ambientalăadmisă în timpul funcționării ^D) și pe perioada depozitării	°C –15 ... +50
Acumulatori recomandați GBA 18V...	ProCORE18V...

Freză pentru dibluri plate GFF 18V-22

Încârcătoare recomandate GAL 18...	GAX 18...
	GAL 36...

A) Turația reală în gol nu trebuie să depășească turația nominală în gol și, de aceea, este mai mică.

B) Atins cu freza disc cu diametrul de 105 mm

C) în funcție de accumulatorul folosit

D) putere mai redusă la temperaturi < 0 °C

Valorile pot varia în funcție de produs și sunt supuse condițiilor de utilizare, precum și condițiilor de mediu. Pentru informații suplimentare, accesează www.bosch-professional.com/wac.

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 60745-2-19.

Nivelul de zgomot al sculei electrice evaluat după curba de filtrare A este în parametri normali: nivel de presiune sonoră 80 dB(A); nivel de putere sonoră 91 dB(A). Incertitudinea K = 3 dB.

Poartă căşti antifonice!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-19:

a_n < 2,5m / s^2,K = 1,5m / s^2.

Nivelul vibrațiilor specificat în prezentele instrucțiuni a fost măsurat conform unei proceduri de măsurare standardizate și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Acumulator

Sculă electrică cu accumulator Bosch achiziționată chiar și fără acumulator. Dacă în pachetul de livrare al sculei tale electrice este inclus un accumulator, îl poți scoate pe acesta din ambalaj.

172 | Română

Încărcarea accumulatorului

▶ Folositi numai încărcătoarele menționate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Observație: Acumulatorii litiu-ion sunt livrați în stare parțial încărcată, conform reglementărilor internaționale privind transportul. Pentru a asigura funcționarea la capacitate maximă a accumulatorului, încarcă complet accumulatorul înainte de prima utilizare.

Introducerea accumulatorului

Introdu accumulatorul încărcat în adaptorul pentru acumulator până când acesta se fixează.

Extragerea accumulatorului

Observație: Extrage accumulatorul numai dacă scula electrică este deconectată.

Pentru extragerea acumulatorului, apasă tasta de deblocare și extrage acumulatorul. Nu forța.

Accumulatorul este prevăzut cu 2 trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului. Atât timp cât acumulatorul se află în interiorul sculei electrice, acesta este menținut în poziție prin forța elastică a unui arc.

Indicatorul stării de încărcare a accumulatorului

LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.

Pentru indicarea stării de încărcare, apasă tasta îsau .Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.

Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.

Tip de accumulator GBA 18V...

LED Capacitate

Aprindere continuă de 3 ori în verde 60–100%

Aprindere continuă de 2 ori în verde 30–60%

Aprindere continuă o dată în verde 5–30%

Aprindere intermitentă o dată în verde 0–5%

Tip de accumulator ProCORE18V...

LED Capacitate

Aprindere continuă de 5 ori în verde 80–100%

LED Capacitate

Aprindere continuă de 4 ori în verde 60–80%

Aprindere continuă de 3 ori în verde 40–60%

Aprindere continuă de 2 ori în verde 20–40%

Aprindere continuă o dată în verde 5–20%

Aprindere intermitentă o dată în verde 0–5%

Indicații privind manevrarea optimă a accumulatorului

Protejați acumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între -20 °C și 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu, pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

Un timp de funcționare considerabil redus după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectati instrucțiunile privind eliminarea.

Montare

Montarea/Înlocuirea frezei disc (consultă imaginile A–B)

Scoate accumulatorul din scula electrică înainte de efectuarea oricăror lucrări la aceasta (de exemplu, întreținere, înlocuirea accesoriului etc.). În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.
Este recomandat să porți mănuși de protecție atunci când montezi sau înlocuiești frezele disc.
▶ Protejează freza disc împotriva şocurilor și loviturilor.

Scula electrică poate fi utilizată împreună cu freza disc Bosch 3 608 641 013 (cu diametrul de 105 mm) sau cu o freză disc uzuală cu același diametru sau cu un diametru mai mic (< 105 mm).

• Dacă este necesar, reglează limitatorul unghiular (18) la 0° (vezi „Reglarea unghiului de frezare“, Pagina 174) și limitatorul reglabil pe înălțime (9) la înălțimea maximă (vezi „Reglarea limitatorului reglabil pe înălțime“, Pagina 174).
• Întoarce scula electrică cu placa de bază (34) orientată în sus.
• Desfă şurubul de fixare (33) cu aproximativ 3 rotații.
• Rabatează în sus placa de bază (34). Tine scula electrică astfel încât placa de bază să nu se rabateze înapoi.
• Apasă tasta de blocare a axului (14) și menține-o apăsată.
• Desfă piulița de strângere (25) cu cheia pentru splinturi din pachetul de livrare (24) și extrage-o.
• Dacă este necesar, extrage freza disc existenta (26) și curăț-o.

• Dacă este necesar, extrage flanșa de prindere existentă (29) și curăț-o.

• Aşază flança de prindere (29) pe axul frezei (30) astfel încât gulerul de centrare (28) (cu diametrul de 22 mm) să se afle în partea superioară. Flança de prindere trebuie să se fixeze pe diedrul axului frezei (siguranță antirăsucire).

• Aşază freza disc curată (26) pe flança de prindere (29) conform imaginii, astfel încât săgeata indicatoare a direcției de rotație (27) de pe freza disc să fie vizibilă și să se alinieze cu săgeata indicatoare a direcției de rotație de pe axul frezei (31). Orificiul de prindere al frezei disc trebuie să se fixeze pe gulerul de centrare (28) al flanșei de prindere.
• Înşurubează piulița de strângere (25) pe axul frezei (30). Cu tasta de blocare a axului (14) apăsată, strânge puternic piulița de strângere cu cheia pentru splinturi (24).

▶ Verifică dacă freza disc este montată corect și se poate roti liber.
- Închide la loc placa de bază (34). Asigură-te că șaiba de siguranță (32) se află deasupra plăcii de bază.
- Strânge şurubul de fixare (33).
▶ Verifică dacă placa de bază (34) este blocată în siguranță.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.

Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilație a locului de muncă.
• Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Dacă este necesar, curăță racordul de aspirare (22). Pentru aceasta, deschide placa de bază (34) (vezi „Montarea/Înlocuirea frezei disc (consultă imaginile A–B)“, Pagina 172) și extrage racordul de aspirare.

Aspirarea cu o instalație exterioară (consultă pagina cu accesorii)

Fixează ștuțul unui furtun pentru aspirare (accesoriu) rotindu-l ușor pe racordul de aspirare (22). Racordează furtunul pentru aspirare la un aspirator.

Aspiratorul trebuie să fie adecvat pentru materialul de prelucrat.

Utilizează un aspirator special atunci când aspiri pulberi extrem de nocive, cancerigene sau uscate.

Aspirare independentă cu sac de colectare a prafului (consultă pagina cu accesorii)

În cazul unor lucrări de frezare circulare de amploare mai mică, poți utiliza sacul de colectare a prafului (23). Fixează ștuțul sacului de colectare a prafului (23) rotindu-l ușor pe racordul de aspirare (22).

Goliți cu regularitate sacul de colectare a prafului (23) pentru a asigura întotdeauna aspirarea optimă a prafului. În acest scop, scoate sacul de colectare a prafului (23), deschide fermoarul și golește sacul de colectare a prafului.

Functionare

Reglarea adâncimii de frezare

Cu ajutorul butonului rotativ (19) poți stabili adâncimea de frezare. Butonul rotativ permite reglarea înălțimii de fixare pentru dibluri plate de șase dimensiuni diferite.

Atribuirea înălțimilor de fixare la diblurile plate și la adâncimile de frezare:

Înălțime de fixare Dublu plat Adâncime defrezare în mm^A)
0 Nr. 0 8
10 Nr. 10 10
20 Nr. 20 12,3
S Simplex 13
D Duplex 14,7
MAX – 22

A) Atins cu freza disc cu diametrul de 105 mm La utilizarea frezelor disc reascuțite sau frezelor disc cu un diametru mai mic (< 105 mm), ar putea fi necesară reajustarea adâncimii de frezare. Pentru aceasta, desfă piulița de siguranță (20). Poți reduce adâncimea de frezare prin rotirea în sens orar a şurubului de reglare (21) sau poți mări adâncimea de frezare prin rotirea în sens antiorar a şurubului de reglare. Verifică adâncimea de frezare reglată efectuând frezări de probă. Apoi strânge din nou ferm piulița de siguranță (20).

174|Română

Reglarea limitatorului reglabil pe înălțime

Cu ajutorul limitatorului reglabil pe înălțime (9) poti stabili distanța dintre partea superioară a piesei de prelucrat și canelura care trebuie frezată.

Pentru montarea limitatorului reglabil pe înălțime (9), așază-l pe limitatorul unghiular (18) și înșurubează-l cu ajutorul butonul rotativ (8) în ghidajul de pe limitatorul unghiular.

Observație: Nu aplica forță la montare! Atunci când se află în poziția corectă, limitatorul (9) funcționează ușor.

(12) (4) (8) (9)

Cu ajutorul butonului rotativ (8) regleză distanța dorită pe scala pentru înălțime (4). Apoi strânge pârghia de strângere (12).

Pentru a poziționa canelura în centrul unei piese de prelucrat, trebuie să reglezi limitatorul reglabil pe înălțime la jumătate din grosimea piesei de prelucrat.

Exemplu: La o piesă de prelucrat cu grosimea de 18 mm, poziționează limitatorul reglabil pe înălțime la valoarea de 9 mm pe scala pentru înălțime.

Pentru demontarea limitatorului reglabil pe înălțime (9), detensionează pârghia de strângere (12) și răsucește limitatorul cu ajutorul butonului rotativ (8) pentru a-l extrage în sus din limitatorul unghiular (18).

Reglarea unghiului de frezare

Limitatorul unghiular (18) permite frezarea ușoară a suprafețelor înclinate.

(3) (18)

Pentru reglarea limitatorului unghiular (18), detensionează pârghia de strângere (3). Înclină limitatorul unghiular până când unghiul dorit este reglat pe scala pentru unghiuri (5) (la 0°, 30°, 45°, 60° și 90° există puncte de fixare). Apoi strânge pârghia de strângere (3).

Asigură-te că, după reglarea unghiului de frezare, nici limitatorul reglabil pe înălțime (9) și nici placa de fixare (17) nu se află în zona de ieșire a frezei disc. Pentru verificare, apasă, cu scula electrică deconectată, ieșirea frezei, de exemplu, pe marginea unei mese, până când freza disc devine vizibilă. Freza disc extinsă la maximum nu trebuie să atingă limitatorul reglabil pe înălțime (9) sau placa de fixare (17).

Punerea în funcțiune

Scoate accumulatorul din scula electrică înainte de efectuarea oricăror lucrări la aceasta (de exemplu, întreținere, înlocuirea accesoriiului etc.). În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rânire.
▶ Scula electrică poate fi conectată numai atunci când placa de bază (34) este blocată în siguranță cu şurubul de fixare (33) și șaiba de siguranță (32).
Înainte de conectare, verifică dacă revenirea automată în poziția inițială a unității motorului funcționează impecabil. Apasă ieșirea frezei, de exemplu, pe marginea unei mese, până când freza disc devine vizibilă. Când presiunea scade, freza disc trebuie să fie retrasă complet înapoi în placa de bază.

Conectarea/Deconectarea

Pentru conectarea sculei electrice, apasă spre înainte butonul de pornire/oprire (2) și apasă-l spre înainte și în jos până la blocare.

Pentru deconectarea sculei electrice, apasă partea din spate a butonului de pornire/oprire (2), astfel încât acesta să revină în poziția de deconectare.

Protectia impotriva repornirii

Protectția împotriva repornirii previne pornirea necontrolată a sculei electrice după producerea unei pene de curent. Pentru repunerea în funcțiune a sculei electrice, adu comutatorul de pornire/oprire (2) în poziția de oprire și repornește scula electrică.

Pornire lentă

Dispozitivul electronic de pornire lentă limitează cuplul motor în momentul pornirii, prelungind astfel durata de viață utilă a motorului.

Instrucțiuni de lucru

Apucati strâns cu ambele mâini mașina în timpul lucrului și adoptați o poziție stabilă. Scula electrică se conduce mai bine cu ambele mâini.
▶ Nu tine mâinile în zona de frezare și nici pe freza disc.

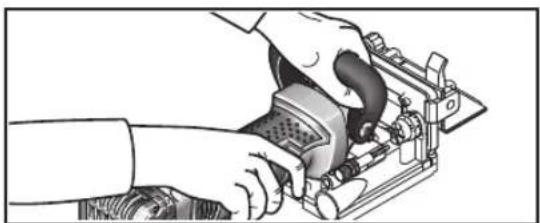

În timpul lucrului, ține cu o mână mânerul (1) și cu cealaltă mână mânerul auxiliar (15).

▶ Porniți scula electrică și numai după aceasta conduceți-o asupra piesei prelucrate. În caz contrar există pericol de recul în situația în care dispozitivul de lucru se agață în piesa prelucrată.

Executați frezarea cu avans uniform.

Stabilirea poziției de frezare

Marcajul median vertical (11) de pe limitatorul unghiular și de pe limitatorul pentru înălțime indică centrul frezării (perpendicular pe freza disc). Lățimea maximă a frezării este indicată de cele două marcaje (10) de pe limitatorul reglabil pe înălțime (9).

Marcajul median orizontal (6) de pe placa de bază, care indică centrul orizontal al frezei disc, ajută la poziționarea pe înăltime.

Sägeata (13) de pe carcasa sculei electrice indică direcția de rotație a frezei disc.

Frezarea îmbinărilor cu caneluri

Exemple pentru următoarele tipuri de îmbinări sunt disponibile pe paginile grafice:

• îmbinări de colț: cu limitator unghiular, consultă imaginea C, cu limitator reglabil pe înălțime, consultă imaginea D
• Îmbinări în unghi: cu limitator unghiular, consultă imaginea E, cu limitator reglabil pe înălțime, consultă imaginea F
• îmbinări longitudinale și transversale: cu limitator unghiular, consultă imaginea G, cu limitator reglabil pe înălțime, consultă imaginea H
• Îmbinări pe cadru: consultă imaginea I
• Îmbinări pe un perete central: consultă imaginea J

Alegerea diblurilor plate

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Pentru o îmbinare solidă, utilizează cele mai mari dibluri plate posibile (lamele). În gama de accesorii Bosch găsești

dibluri plate adecvate (consultă pagina cu accesorii de la sfârșitul instrucțiunilor de utilizare).

Frezarea pieselor de prelucrat subțiri (consultă imaginea K)

Pentru frezarea pieselor de prelucrat cu grosimea mai mică de 16 mm, fixează placa de fixare (17) la limitatorul unghiular (18). Astfel, ai siguranța că canelura nu este prea aproape de partea superioară a piesei de prelucrat. La calcularea poziției de frezare orizontale, ține cont de grosimea plăcii de fixare.

Utilizează placa de fixare (17) pe piese de prelucrat subțiri și în cazul îmbinărilor în unghi, astfel încât canelura să nu fie prea adâncă.

Frezarea pieselor de prelucrat înguste

În funcție de posibilități, la frezarea pieselor de prelucrat înguste utilizează limitatorul reglabil pe înălțime (9). Asigurăte că marcajele de pe acesta, care indică lățimea maximă a frezei (10), se află în interiorul piesei de prelucrat.

Întreținere și service

Întreținere și curățare

Înainte de efectuarea oricăror lucrări la scula electrică (de exemplu, întreținere, înlocuirea accesoriului, curățare etc.), scoate accumulatorul din scula electrică. În cazul acționării involuntare a comutatorului de pornire/oprire, există pericolul de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Curăță și lubrifiază ghidajele, dacă este necesar. Pentru aceasta, utilizează exclusiv ulei fără rășini (de exemplu, ulei pentru mașini de cusut).

Reglarea pârghiei de strângere

Forța de strângere a pârghiei de strângere (3) și (12) poate fi reglată, dacă este necesar. Pentru aceasta, desfă pârghia de strângere și deșurubeaz-o. Așază pârghia de strângere decalat cu cel puțin 30° în sens antiorar și înșurubeaz-o la loc.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:

www.bosch-pt.com

Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Mai multe adrese ale unităților de service sunt disponibile la:

Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.

Accumulatorii pot fi transportați rutier fără restrictii de către utilizator.

În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel accumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesorile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.

În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 176).

Български
