РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GFF 18V-22 Professional BOSCH

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno upulstvo za radi

slizvima navodila

hr Originalne upute za rad

et Alzucārane kasutusiuhend

Iv Instrukcijas oričinálvalpdá

It Originali instrukcija

ko사용 설명서원본

Български ...... Страница 176

Указания за сигурност

Общи указания за безопасна работа

ПРЕДУПРЕЖ- ДЕНИЕ Прочетете внимателно всички указания. Неспазването на приведените по-долу указания може да

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпоставка за инциденти.

▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите съз занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

▶ Когато работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за ра-

бота на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по-безопасно, ако възникне неочаквана ситуация.
Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционара изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
He използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и до-пълнителни приспособления, както и когато про-дължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

Грижливо отношение към акумулаторни електроинструменти

За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.

178|Български

▶ За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова зло-полука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.

Поддържане

Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

▶ Дисковите резци трябва да са годни най-малко за скоростта, маркирана върху инструмента. Дисковите резци, които работят с превишена скорост, могат да отлетят и да причинят нараняване.
▶ Винаги използвайте преградата. Преградата защитава оператора от фрагменти от счупен дисков резец и неволен контакт с дисковия резец.
▶ Винаги използвайте дискови фрези с правилен размер и с подходящ поемащ отвор. Дисковите фрези, които не пасват на монтажните елементи на фрезата, по време на работа бият и водят до загуба на контрол.
Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработвания детайл.
▶ Не поставяйте пръстите си в близост до зоната на рязане и особено до фрезера. С втората си ръка дръжте спомагателната ръкохватка. Когато държите фрезата с двете си ръце, няма опасност да ги нараните с фрезера.
▶ Никога не фрезовайте през метални предмети, пирони или винтове. Съществува опасност фрезерът да се повреди и да започне да вибрира силно.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика по-

жар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети.

▶ Не използвайте затъпени или повредени фрезери. Затъпени или повредени фрезери увеличават триенето, могат да предизвикат заклинване и водят до дебалансиране.
По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно.
Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ Винаги ползвайте включената в окомплектовката на електроинструмента спомагателна ръкохватка. При загуба на контрол над електроинструмента може да се стигне до травми.
▶ Използвайте само работните инструменти, посочени в това ръководство за експлоатация. Не използвайте дискове за рязане или циркулярни дискове.
▶ Проверете преди въвеждането в експлоатация здравото поставяне на дисковите фрези.
Натискайте бутона за фиксиране на шпиндела само при спрял електроинструмент. В противен случай електроинструментът може да бъде повреден.
Използвайте електроинструмента само с монтира- но обезопасяване срещу хлъзгане. Така се гаранти- ра прецизна работа с електроинструмента.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Акумулаторната батерия може да се запали или да експлодира. Погрижете се за добро проветряване и при оплаквания се обърнете към лекар. Парите могат да раздразнят дихателните пътища.
▶ Не променяйте и не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.

Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина, огън, мръсотия, вода и овлажняване. Има опасност от експлозия и късо съединение.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Употреба по предназначение

Електроинструментът е предназначен за производство на жлебове за свързвания с плоски дибли в дървесни плоскости, твърда и мека дървесина, шперплат и фазерни плоскости.

Изобразени елементи

Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.

(1) Ръкохватка (изолирана повърхност за захващане)

(2) Пусков прекъсвач

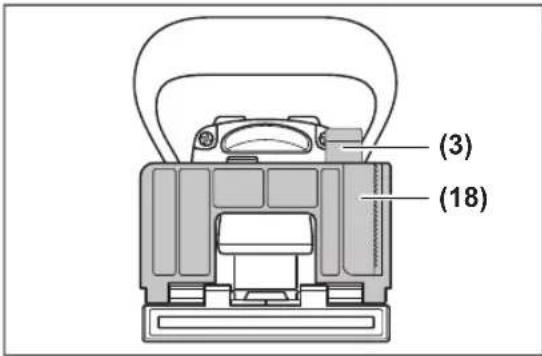

(3) Захващаш лост на ъгловата опора

(4) Скала за височина

(5) Скала за ъгъл

(6) Средна маркировка хоризонтална

(7) Осигуряване срещу хлъзгане

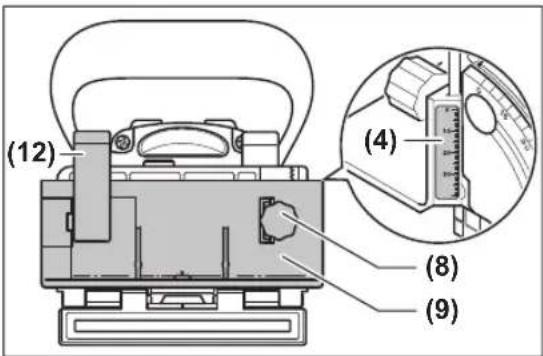

(8) Въртящо се копче на регулируемия по височина ограничител

(9) Регулируем по височина ограничител

(10) Маркировка ширина на фрезера

(11) Средна маркировка вертикална

(12) Захващащ лост на регулируемия по височина ограничител

(13) Стрелка върху корпуса за посоката на въртене

(14) Бутон за застопоряване на вала

(15) Спомагателна ръкохватка (изолирана повърхност за захващане)

(16) Акумулаторна батерия ^a)

(17) Щекерна пластина

(18) Ьглова опора

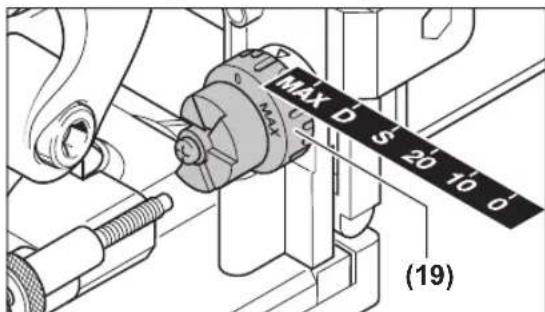

(19) Въртящо се копче на регулирането на дълбочина- та на фрезоване

(20) Обезопасителна гайка на регулирането на дълбочината на фрезоване

(21) Винт за регулиране на дълбочината на фрезоване

(22) Щуцер за прахоулавяне

(23) Прахоуловителна торба

(24) Ключ с два отвора

(25) Обтяжна гайка

(26) Дисков фрезер

(27) Стрелка за посоката на въртене на дисковия фрезер

(28) Центриращ модул върху поемащия фланец

(29) Поемащ фланец

(30) Фрезоващ шпиндел

(31) Стрелка за посоката на въртене на фрезоващия шпиндел

(32) Обезопасителната шайба на основната плоча

(33) Затегателен винт на основната плоча

(34) Основна плоча

(35) Бутон за отключване на акумулаторната батерия ^a)

a) Тази принадлежност не спада към стандартния обем на доставката. Обемът на доставката е посочен върху опаковката.

Технически данни

Фреза за плоски дибли GFF 18V-22
Каталожен номер		3 601 F20 1..
Номинално напрежение V= 18
Разчетни обороти на празен ход ^A)	min ^-1	11000
Дълбочина на фрезоване макс. ^B)	mm	22
Резба на шпиндела mm M10 x 1,25
Диаметър на отвора на дисковия фрезер	mm	22
Диаметър на дисковия фрезер макс.	mm	105
Дебелина на дисковия фрезер макс.	mm	4
Тегло съгласно EPTA-Procedure 01:2014 ^C)	kg	3,0–4,0
Препоръчителна температура на околната среда при зареждане	°C	0 ... +35
разрешена температура на околната среда при работа ^D) и при складиране	°C	-15 ... +50
Препоръчителни акумулаторни батерии		GBA 18V...ProCORE18V...

Фреза за плоски дибли GFF 18V-22

Препоръчителни зарядни устройства	GAL 18...
	GAX 18...
	GAL 36...

A) Действителните обороти на празен ход не бива да превишават оборотите на празен ход за оразмеряване и съответно са по-ниски.

В) Постигнати с дисков фрезер с диаметър 105 mm

С) в зависимост от използваната акумулаторна батерия

D) Ограничена мощност при температури <0°C.

Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN 60745-2-19.

Равнището А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 80 dB(A); мощност на звука 91 dB(A). Неопределеност K = 3 dB.

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 60745-2-19:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Посоченото в това ръководство за експлоатация ниво на вибрации е измерено по посочен в стандартите метод и може да служи за сравняване на различни електроинструменти. То е подходящо също и за предварителна ориентировъчна преценка на натоварването от вибрации.

Посоченото ниво на генерираните вибрации е представително за най-често срещаните приложения на електроинструмента. Все пак, ако електроинструментът се използва за други дейности, с други работни инструменти или ако не бъде поддържан, както е предписано, равнището на генерираните вибрации може да се промени. Това може да увеличи значително сумарното натоварване вследствие на вибрациите за целия работен цикъл.

За точната преценка на натоварването от вибрации трябва да бъдат взимани предвид и периодите, в които електроинструментът е изключен или работи, но не се ползва. Това би могло значително да намали сумарното натоварване от вибрации.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Акумулаторна батерия

Bosch продава акумулаторни инструменти и без акумулаторна батерия. Дали в обема на доставката на Вашия електрически инструмент се съдържа акумулаторна батерия, можете да научите от опаковката.

Зареждане на акумулаторната батерия

▶ Използвайте само посочените в раздела Технически данни зарядни устройства. Само тези зарядни устройства са подходящи за използваната във Вашия електроинструмент литиево-йонна акумулаторна батерия.

Указание: Литиево-йонните акумулаторни батерии се доставят частично заредени поради международните предписания за транспорт. За да се гарантира пълната мощност на акумулаторната батерия, заредете я напълно преди първата употреба.

Поставяне на акумулаторната батерия

Вкарайте заредената акумулаторна батерия в гнездото за акумулаторна батерия докато усетите прещракване.

Изваждане на акумулаторната батерия

Указание: Изваждайте акумулаторната батерия само при изключен електроинструмент.

За изваждане на акумулаторната батерия натиснете бутона за освобождаване и издърпайте акумулаторната батерия. При това не прилагайте сила.

Акумулаторната батерия разполага с 2 степени на застопоряване, с което се предотвратява изпадането й при натискане по невнимание на деблокирация бутон. Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.

Индикатор за акумулаторната батерия

Зелените светодиоди на индикатора за акумулаторната батерия показват степента на зареденост на акумулаторната батерия. Поради съображения за сигурност проверката на степента на зареденост е възможна само когато електроинструментът е в покой.

За да видите степента на зареденост на батерията, натиснете бутона за индикация или . Това е възможно също и при извадена акумулаторна батерия.

Ако след натискане на бутона за индикация не свети нито един светодиод, акумулаторната батерия е повредена и трябва да бъде заменена.

Акумулаторна батерия модел GBA 18V...

Светодиод Капацитет

Непрекъснато светене 3 × зелено 60–100 %

Непрекъснато светене 2 × зелено 30–60 %

Непрекъснато светене 1 × зелено 5–30 %

Мигаща светлина 1 × зелено 0–5 %

Акумулаторна батерия модел ProCORE18V...

Светодиод Капацитет

Непрекъснато светене 5 × зелено 80–100 %

Непрекъснато светене 4 × зелено 60–80 %

Непрекъснато светене 3 × зелено 40–60 %

Непрекъснато светене 2 × зелено 20–40 %

Непрекъснато светене 1 × зелено 5–20 %

Мигаща светлина 1 × зелено 0–5 %

Указания за оптимална работа с акумулаторната батерия

Предпазвайте акумулаторната батерия от влага и вода. Съхранявайте акумулаторната батерия само в температурния диапазон от -20 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце.

Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Спазвайте указанията за бракуване.

Монтиране

Използване/смяна на дисковия фрезер (вж. фигур. А–В)

▶ Изваждайте акумулаторната батерия при всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмента и др.). При неволно натискане на пусковия прекъсвач има опасност от нараняване.
▶ За използване и смяна на дисковите фрезери се препоръчва носенето на предпазни ръкавици.
▶ Предпазвайте дисковия фрезер от удари и изпуска- не.

Електроинструментът може да се използва с Bosch дисков фрезер 3 608 641 013 (диаметър 105 mm) или наличен в търговската мрежа дисков фрезер с еднакъв или по-мальк диаметър (<105 mm).

– Настройте при нужда ъгловата опора (18) на 0° (вж. „Регулиране на ъгъла на фрезоване“, Страница 183) и регулируемия по височина ограничител (9) на максимальна височина (вж. „Регулиране на регулируемия по височина ограничител“, Страница 182).
- Завъртете електроинструмента с основната плоча (34) нагоре.
– Разхлабете затегателния винт (33) с ок. 3 оборота.

• Отворете основната плоча (34) нагоре. Задръжте електроинструмента така, че основната плача да не се връща обратно.
  – Натиснете бутона за застопоряване на вала (14) и го задръжте натиснат.
  – Разхлабете обтяжната гайка (25) с доставения ключ с два отвора (24) и я свалете.
  – При нужда свалете наличния дисков фрезер (26) и го почистете.
  – Свалете при нужда наличния поемащ фланец (29) и го почистете.
• Поставете поемация фланец (29) така върху фрезоващия шпиндел (30), че центриращият модул (28) (диаметър 22 mm) да е отгоре. Поемашият фланец трябва да се фиксира с контра върху фрезоващия шпиндел (обезопасяване срещу извъртане).
• Поставете чистия дисков фрезер (26) както е показа- но на изображението така върху поемащия фланец (29), че стрелката за посока на въртене (27) да се вижда върху дисковия фрезер и да съответства на стрелката за посока на въртене на фрезоващия шпиндел (31). Присъединителният отвор на дисковия фрезер трябва да се фиксира върху центриращия модул (28) на поемащия фланец.
  – Завийте обтяжната гайка (25) върху фрезовация шпиндел (30). Затегнете обтяжната гайка при натиснат бутон за застопоряване на вала (14) силно с ключа с два отвора (24).
  ▶ Проверете дали дисковият фрезер е правилно монтиран и може да се върти свободно.
  – Затворете основната плоча (34). Внимавайте обезопасителната шайба (32) да е върху основната плоча.
• Затегнете затегателния винт (33).
  ▶ Проверете дали основната плоча (34) е сигурно фиксирана.

Система за прахоулавяне

Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.

Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.

– По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.

182|Български

Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.

▶ Избягвайте натрупване на прах на работното място.

Прахът може лесно да се самовъзпламени.

Почистете при нужда щущера за прахоулавяне (22). Отворете за целта основната плоча (34) (вж. „Използване/смяна на дисковия фрезер (вж. фиг. А–В)“, Страница 181) и я изтеглете от щущера за прахоулавяне.

Външна система за прахоулавяне (вж. страницата за принадлежности)

Пъхнете щущера на изсмукващ маркуч (принадлежност) с леко въртене върху щущера за прахоулавяне (22). Свържете изсмукващия маркуч към прахосмукачка.

Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.

Използвайте при изсмукване на особено опасни за здравето, канцерогенни или сухи прахове специална прахосмукачка.

Собствена система за прахоулавяне с прахоуловителна торба (вж. страницата за принадлежности)

При по-малки дейности по фрезоване можете да използвате прахоуловителната торба (23).

Пъхнете щущера на прахоуловителната торба (23) с леко въртене върху щущера за прахоулавяне (22).

За да запазвате степента на прахоулавяне оптимална, своевременно изпразвайте прахоуловителната торба (23).

За цепта разтеглете прахоуловителната торба (23), отворете ципа и изпразнете торбата.

Настройка на дълбочината на фрезоване

С въртящото се копче (19) можете да установите дълбочината на фрезоване. Въртящото се копче има фиксира-ния за шест размера плоски дибли.

Задаване на фиксиранията за плоски дибли и дълбочини на фрезоване:

Фиксиране Плоска дибла Дълбочина на фрезоване в mm ^A)
0 Hom. 0 8
10 Hom. 10 10
20 Hom. 20 12,3
S Simplex 13
D Duplex 14,7
MAKC – 22

A) Постигнати с дисков фрезер с диаметър 105 mm При използване на дозаточени дискови фрезери или из- ползване на дискови фрезери с по-мальк диаметър (<105 mm) дълбочината на фрезоване трябва евентуал- но да се дорегулира. Развийте за целта предпазната гайка (20). Чрез завъртане на регулиращия винт (21) по посока на часовника можете да намалите дълбочината на фрезоване, респ. чрез завъртане обратно на часовника да я увеличите. Проверете настроената дълбочина на фрезоване чрез пробни фрезования. Затегнете след това предпазната гайка (20) отново добре.

Регулиране на регулируемия по височина ограничител

С регулируемия по височина ограничител (9) можете да установите разстоянието между горната страна на детайла и канала за фрезоване.

За монтаж на регулируемия по височина ограничител (9) го поставете върху ъгловата опора (18) и го завъртете с въртящото се копче (8) във водача върху ъгловата опора.

Указание: При монтажа не използвайте сила! В правилната позиция ограничителят (9) се движи леко.

(12) (4) (8) (9)

С помощта на въртящото се копче (8) настройте желаното разстояние върху скалата за височина (4). След това затегнете захващащия лост (12).

За да се позиционира канала в средата на обработвания детайл, трябва да регулирате регулируемия по височина ограничител до половината от дебелината на обработвания детайл.

Пример: При 18 mm дебел обработван детайл настройте по скалата за височина до 9 mm.

За сваляне на регулируемия по височина ограничител (9) разхлабете захвращащия лост (12) и раз-

вийте ограничителя с въртящото се копче (8) нагоре от ъгловата опора (18).

Регулиране на ъгъла на фрезоване

Ъгловата опора (18) позволява лесното фрезоване по наклони.

(3) (18)

За преместване на ъгловата опора (18) разхлабете захващащия лост (3). Наклонете ъгловата опора докато не се настрои желания ъгъл върху скалата за ъгли (5) (при 0°, 30°, 45°, 60° и 90° има точки за фиксиране). След това затегнете захващащия лост (3).

▶ Внимавайте след преместването на ъгъла за фрезоване нито регулируемата по височина опора (9) нито щекерната пластина (17) да не са в зоната на излизане на дисковия фрезер. Натиснете за проверка при изключен електроинструмент изхода на фрезера, напр. към ръба на маса, докато дисковият фрезер не се види. Максимално изкараният дисков фрезер не бива да докосва регулируемата по височина опора (9) респ. щекерната пластина (17).

Изваждайте акумулаторната батерия при всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмента и др.). При неволно натискане на пусковия прекъсвач има опасност от нараняване.
▶ Електроинструментът може да се включва само когато основната плоча (34) е сигурно фиксирана със затегателния винт (33) и обезопасителната шайба (32).
▶ Проверете преди включване дали самозадействащото се връщане на моторния блок функционира безупречно. Натиснете изхода на фрезера, напр. към ръб на маса, докато дисковият фрезер не се види. При намаляващ натиск дисковият фрезер трябва да се изтегли напълно в основната плоча.

Включване/изключване

За включване на електроинструмента натиснете пусковия прекъсвач (2) отпред и го натиснете за фиксиране отпред.

За изключване на електроинструмента натиснете отзад пусковия прекъсвач (2), така че да се върне в позиция изкл.

Защита срещу повторно включване

Защитата срещу повторно включване предотвратява неконтролираното включване на електроинструмента след прекъсване на захранването.

За да включите отново електроинструмента поставете пусковия прекъсвач (2) в изключена позиция и отново включете електроинструмента.

Плавно включване

Електронно управление за плавно включване ограничава въртящия момент при стартиране и увеличава дълготрайността на електродвигателя.

Указания за работа

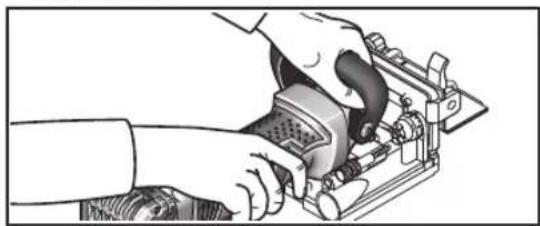

По време на работа дръжте електроинструмента здраво с двете ръце и заемайте стабилно положение на тялото. С двете ръце електроинструментът се води по-сигурно.
▶ Не бъркайте с ръце в зоната на фрезоване и в дисковия фрезер.

Дръжте при работа ръкохватката (1) с една ръка, а с другата дръжте спомагателната ръкохватка (15).

Допирайте електроинструмента до обработвания детайл, след като предварително сте го включили. В противен случай съществува опасност от възникване на откат, ако режещият лист се заклини в обработвания детайл.

Изпълнете фрезоването с постоянно подаване.

Установяване на позиция на фрезоване

Вертикалната средна маркировка (11) върху вгловата и височинната опора показва средата на фрезоването (отвесно на дисковия фрезер). Максималната ширина на фрезоването се показва от двете маркировки (10) върху регулируемата по височина опора (9).

При позиционирането по височина помага хоризонталната средна маркировка (6) върху основната плоча, която показва хоризонталната среда на дисковия фрезер. Върху корпуса на електроинструмента стрелката (13) показва посоката на въртене на дисковия фрезер.

Фрезоване на свързвания с канали

Примери за следните видове свързвания ще откриете на страниците с графики:

- Ђглови свързвания: с ъглова опора вж. фиг/ C, с регулируема по височина опора вж. фиг. D

184|Български

• Свързвания под наклон: съглова опора вж. фигур. E, с регулируема по височина опора вж. фигур. F
• Надлъжни и напречни свързвания: с ъглова опора вж. фиг. G, с регулируема по височина опора вж. фиг. H
• Рамкови свързвания: вж. фиг. I
• Свързвания на средна стена: вж. фиг. J

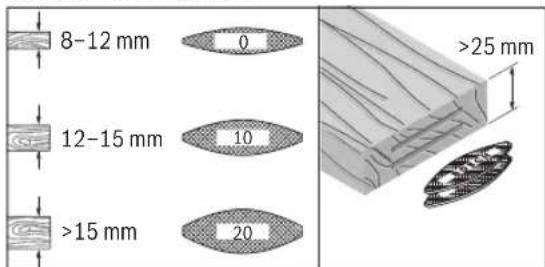

Избиране на плоски дибли

8-12 mm 0 12-15 mm 10 >15 mm 20 >25 mm

Използвайте за солидно свързване възможно най-голе- мите плоски дибли (ламели). Bosch предлага съответните плоски дибли в своята програма за принадлежности (вж. страницата за принадлежности в края на инструкцията за експлоатация).

Фрезоване на тънки обработвани детайли (вж. фигур. К)

Пъхнете за фрезоване на обработвани детайли с дебелина под 16 mm щекерната пластина (17) върху въгловата опора (18). Така се гарантира, че каналът няма да е твърде близо до повърхността на детайла. При изчисляването на хоризонталната позиция на фрезоване имайте предвид дебелината на щекерната пластина.

Използвайте щекерната пластина (17) и при свързвания под наклон върху тънки обработвани детайли, за да не е твърде дълбок каналът.

Фрезоване на малки детайли

Използвайте при фрезоване на малки детайли по възможност регулируемата по височина опора (9). При това внимавайте намиращите се върху нея маркировки за максимальна ширина на фрезера (10) да са в рамките на обработвания детайл.

Поддържане и сервис

Поддържане и почистване

Изваждайте от електроинструмента акумулаторната батерия преди всякакви дейности по електроинструмента (напр. поддръжка, смяна на инструмент и др.). Съществува опасност от нараняване при задействане на пусковия прекъсвач по невнимание.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Почиствайте и смазвайте при нужда водачите. Използвайте за целта само масло, което не се превръща в смола (напр. масло за шевни машини).

Дозатягане на захвращащия лост

Можете при нужда да дорегулирате обтяжната сила на захващащия лост (3) и (12). Разхлабете за целта захващащия лост и го отвийте. Преместете захващащия лост най-малко на 30° обратно на часовниковата стрелка и го завийте обратно.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:

www.bosch-pt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Други сервисни адреси ще откриете на:

Препоръчителните литиево-йонни акумулаторни батерии трябва да изпълняват изисквания за транспортиране на опасни товари. Акумулаторните батерии могат да бъдат транспортирани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.

Бракуване

Електроинструментите, акумулаторните батерии и допълнителните приспособления трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC за старите електрически и електронни уреди и нейното транспортиране в националното право електроинструменти, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии, трябва да се събират и предават за оползотворяване на съдържащите се в тях суровини.

При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.

Акумулаторни или обикновени батерии:

Литиево-йонни:

Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 184).

Македонски
