NÁVOD K OBSLUZE GFF 18V-22 Professional BOSCH

cs Původní návod k používání

sk Póvodný návod na použitie

Čeština.... Stránka 116

Bezpečnostní upozornění

Všeobecná varovná upozornění pro elektrické nářadí

VÝSTRAHA

Přečtěte si všechna varovná upozornění a pokyny. Zanedbání

při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.

Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.

Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektrického nářadí, snižují riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
▶ Před seřizováním elektrického nářadí, výměnou příslušenství nebo odložením nářadí vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrického nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpřičují a dají se snáze vést.

Svědomité zacházení a používání elektrického nářadí

118 | Čeština

Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.

Bezpečnostní upozornění k drážkovacím frézkám

Kotoučová fréza musí dosahovat minimálně jmenovitých otáček vyznačených na nářadí. Kotoučové frézy otáčející se vyšší než jmenovitou rychlostí se mohou oddělit a způsobit zranění.
Vždy používejte ochranný kryt. Kryt chrání obsluhu před kusy zlomeného kotouče a neúmyslným kontaktem s kotoučovou frézkou.
Používejte vždy kotoučovou frézu správné velikosti a s vhodným upínacím otvorem. Kotoučové frézy, které neodpovídají montážním dílům frézky, neběží vystředěně a vedou ke ztrátě kontroly.
Elektronářadí veďte proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj v obrobku vzpříčí.
Nedávejte ruce do oblasti frézování a na frézu. Druhou rukou držte přídavnou rukojeť. Když obě ruce drží frézku, nemůže dojít k jejich poranění frézou.
Nikdy nefrézujte přes kovové předměty, hřebíky nebo šrouby. Fréza se může poškodit a vést ke zvýšeným vibracím.
▶ Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní

dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.

▶ Nepoužívejte tupé nebo poškozené frézy. Tupé nebo poškozené frézy způsobují zvýšené tření, mohou se zaseknout a vést k házivosti.
Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji.
Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi v ruce.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
Vždy používejte přídavnou rukojeť dodanou s elektrickým nářadím. Ztráta kontroly může způsobit poranění.
Používejte pouze nástroje uvedené v tomto návodu k obsluze. Nepoužívejte dělicí kotouče nebo pilové kotouče do okružních pil.
▶ Před spuštěním zkontrolujte, zda je kotoučová fréza rádně upevněná.
▶ Aretační tlačitko vřetena stiskávejte jen při zastaveném elektrickém nářadí. Jinak se může elektrické nářadí poškodit.
Elektrické nářadí používejte pouze s pojistkou proti sklouznutí. Tak je zajištěna přesná práce s elektrickým nářadím.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začit hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neupravujte a neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.

Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít

za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určené pro výrobu drážek pro spoje pomocí plochých kolíků v dřevotřískových deskách, tvrdém a měkkém dřevě, překližce a vláknitých deskách.

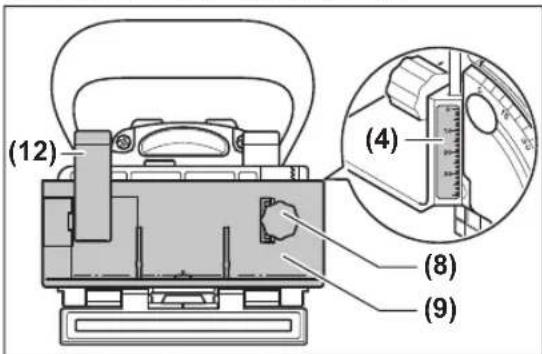

Zobrazené součásti

Číslování zobrazených součástí se vztahuje k vyobrazení elektrického nářadí na straně s obrázky.

(1) Rukojeť (izolovaná plocha pro uchopení)
(2) Vypínač
(3) Upínací páčka úhlového dorazu
(4) Výšková stupnice
(5) Úhlová stupnice
(6) Značka středu horizontální
(7) Pojistka proti sklouznutí
(8) Otočný knoflík výškově nastavitelného dorazu
(9) Výškově nastavitelný doraz
(10) Značka šířky frézování
(11) Značka středu vertikální
(12) Upínací páčka výškově nastavitelného dorazu
(13) Šipka směru otáčení na krytu
(14) Aretační tlačítko vřetena
(15) Přídavná rukojeť (izolovaná plocha pro uchopení)
(16) Akumulátor ^a)
(17) Násuvná deska
(18) Úhlový doraz
(19) Otočný knoflík nastavení hloubky frézování
(20) Zajišťovací matice nastavení hloubky frézování
(21) Seřizovací šroub nastavení hloubky frézování
(22) Odsávací hrdlo
(23) Vak na prach
(24) Kolíkový klíč
(25) Upínací matice
(26) Kotoučová fréza
(27) Šipka směru otáčení kotoučové frézy
(28) Středicí nákružek na upínací přírubě
(29) Upínací příruba
(30) Vřeteno frézky
(31) Směr otáčení vřetena frézky
(32) Pojistná podložka základní desky
(33) Upínací šroub základní desky
(34) Základní deska
(35) Odjišťovací tlačítko akumulátoru ^a)
a) Toto příslušenství není standardní součástí dodávky. Obsah dodávky je uvedený na obalu.

Technické údaje

Frézka na ploché kolíky GFF 18V-22
Číslo výrobku		3 601 F20 1..
Jmenovité napětí V= 18
Jmenovité volnoběžné otáčky ^A)	ot/min	11 000
Hloubka frézování max. ^B)	mm	22
Závit vřetena mm M10 × 1,25
Průměr otvoru kotoučové frézy	mm	22
Průměr kotoučové frézy max. mm 105
Tloušťka kotoučové frézy max. mm 4
Hmotnost podle EPTA-Procedure 01:2014 ^C)	kg	3,0–4,0
Doporučená teplota prostředí při nabíjení	°C	0 až +35
Dovolená teplota prostředí při provozu ^D) a při skladování	°C	-15 až +50
Doporučené akumulátory GBA 18V...		ProCORE18V...
Doporučené nabíječky GAL 18...		GAX 18...GAL 36...

A) Skutečné volnoběžné otáčky nesmí překročit jmenovité volnoběžné otáčky, a jsou proto nižší.
B) Dosaženo s kotoučovou frézou o průměru 105 mm
C) V závislosti na použitém akumulátoru
D) Omezený výkon při teplotách <0 °C.
Hodnoty se mohou podle výrobku lišit a mají na ně vliv podmínky použití a prostředí. Další informace najdete na www.bosch-professional.com/wac.

Informace o hluku a vibracích

Hodnoty hlučnosti zjištěné podle EN 60745-2-19.

Hladina hluku elektrického nářadí stanovená za použití váhového filtru A činí typicky: hladina akustického tlaku 80 dB(A); hladina akustického výkonu 91 dB(A). Nejistota K = 3 dB.

Noste chrániče sluchu!

Celkové hodnoty vibrací a_h (součet vektorů tří os) a nejistota K zjištěné podle EN 60745-2-19: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Úroveň vibrací uvedená v těchto pokynech byla změřena pomocí normované měřicí metody a lze ji použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi.

Uvedená úroveň vibrací reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň vibrací lišit. To může zatížení vibracemi po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi by měly být zohledněny i doby, kdy je nářadí vypnuté nebo sice běží, ale fakticky se

120 | Čeština

nepoužívá. To může zatížení vibracemi po celou pracovní dobu zřetelně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Akumulátor

Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.

Nabíjení akumulátoru

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení akumulátoru

Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Upozornění: Akumulátor vyjímejte jen z vypnutého elektrického nářadí.

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilií. Akumulátor je opatřený 2 stupní zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.

Ukazatel stavu nabití akumulátoru

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí. Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . ve to možné také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí 3 zelené 60–100 %

Trvale svítí 2 zelené 30–60 %

Trvale svítí 1 zelená 5–30 %

Bliká 1 zelená 0–5 %

Typ akumulátoru ProCORE18V...

LED Kapacita

Trvale svítí 5 zelených 80–100 %
Trvale svítí 4 zelené 60–80 %
Trvale svítí 3 zelené 40–60 %
Trvale svítí 2 zelené 20–40 %
Trvale svítí 1 zelená 5–20 %
Bliká 1 zelená 0–5 %

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit. Dodržujte pokyny pro likvidaci.

Montáž

Nasazení/výměna kotoučové frézy (viz obrázky A–B)

▶ Před každou prací na elektrickém nářadí (např. údržbou, výměnou nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Při nasazování a výměně kotoučových fréz doporučujeme nosit ochranné rukavice.
▶ Chraňte kotoučové frézy před úderem a nárazem.

Elektrické nářadí lze používat s kotoučovou frézou Bosch 3 608 641 013 (průměr 105 mm) nebo běžně prodávanou kotoučovou frézou se stejným nebo menším průměrem (< 105 mm).

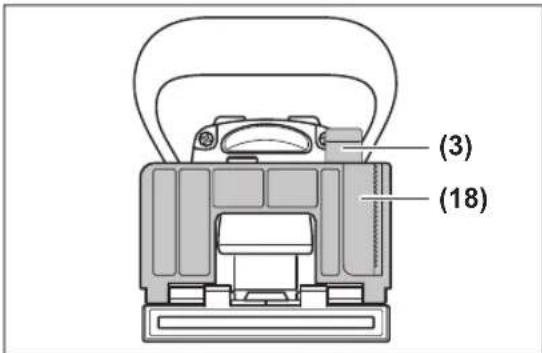

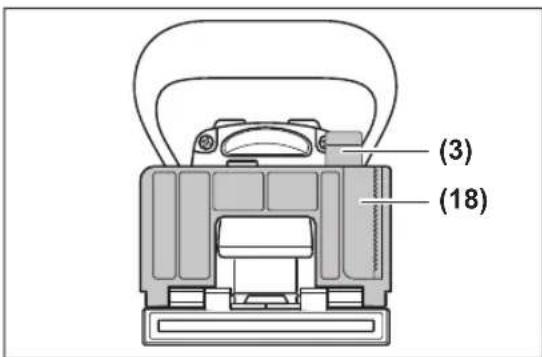

• V případě potřeby nastavte úhlový doraz (18) na 0° (viz „Nastavení úhlu frézování“, Stránka 122) a výškově nastavitelný doraz (9) na maximální výšku (viz „Nastavení výškově nastavitelného dorazu“, Stránka 121).
• Otočte elektrické nářadí základní deskou (34) nahoru.
  – Povolte upínací šroub (33) cca o 3 otáčky.
  – Odklopte základní desku (34) nahoru. Držte elektrické nářadí tak, aby se základní deska nesklopila zpátky.
• Stiskněte aretační tlačítko vřetena (14) a držte ho stisknuté.
  – Povolte upínací matici (25) dodaným kolíkovým klíčem (24) a sejměte ji.

• Případně vyjměte nasazenou kotoučovou frézu (26) a očistěte ji.

• Případně vyjměte namontovanou upínací přírubu (29) a očistěte ji.
  – Nasad'te upínací přírubu (29) na vřeteno frézky (30) tak, aby středicí nákružek (28) (průměr 22 mm) byl nahoře. Upínací příruba musí zaskočit na dvojhranu vřetena frézky (pojistka proti otočení).

• Položte čistou kotoučovou frézu (26) podle znázornění na obrázku na upínací přírubu (29) tak, aby byla šipka směru otáčení (27) na kotoučové fréze viditelná a shodovala se se šipkou směru otáčení vřetena frézky (31). Upínací otvor kotoučové frézy musí zaskočit na středicím nákružku (28) upínací příruby.
• Našroubujte upínací matici (25) na vřeteno frézky (30). Utáhněte silně upínací matici při stisknutém aretačním tlačítku vřetena (14) kolíkovým klíčem (24).

Zkontrolujte, zda je kotoučová fréza správně namontovaná a může se volně otáčet.
- Přiklopte základní desku (34). Dbejte na to, aby pojistná podložka (32) ležela nad základní deskou.
- Utáhněte upínací šroub (33).
Zkontrolujte, zda je základní deska (34) bezpečně zaaretovaná.

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté.

• Pokud možno používejte pro daný materiál vhodné odsávání prachu.
• Zajistěte dobré větrání pracoviště.
• Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

V případě potřeby očistěte odsávací hrdlo (22). Za tím účelem odklopte základní desku (34) (viz „Nasazení/výměna kotoučové frézy (viz obrázky A–B)“, Stránka 120) a vytáhněte odsávací hrdlo.

Externí odsávání (viz stránku s příslušenství)

Nasad'te hrdlo odsávací hadice (příslušenství) mírným potočením na odsávací hrdlo (22). Připojte odsávací hadici k vysavači.

Vysavač musí být vhodný pro frézovaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

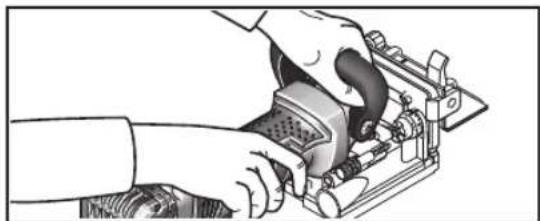

Interní odsávání s vakem na prach (viz stránku s příslušenstvím)

Při menších frézovacích pracích můžete použít vak na prach (23).

Nasad'te hrdlo vaku na prach (23) mírným pootočením na odsávací hrdlo (22).

Vak na prach (23) včas vyprázdněte, aby bylo zabezpečeno optimální zachycování prachu.

Za tím účelem stáhněte vak na prach (23), otevřete zip a vyprázdněte vak na prach.

Provoz

Nastavení hloubky frézování

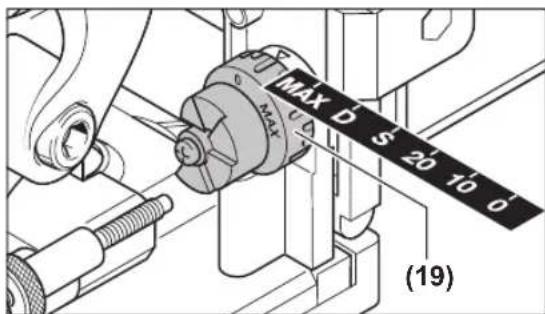

Otočným knoflíkem (19) můžete určit hloubku frézování. Otočný knoflík má aretační výšky pro šest velikostí plochých knoflíků.

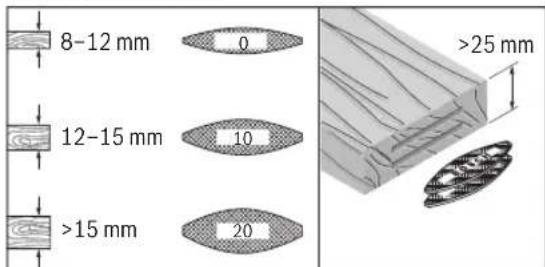

Přírazení aretačních výšek k plochým kolíkům a hloubkám frézování:

Aretační výška Plochý kolík Hloubka
	frézování v mmA)
0 Č. 0 8
10 Č. 10 10
20 Č. 20 12,3
S Simplex 13
D Duplex 14,7
MAX – 22

A) Dosaženo s kotoučovou frézou o průměru 105 mm Při použití naostřených kotoučových fréz nebo kotoučových fréz s menším průměrem (< 105 mm) se případně musí seřídit hloubka frézování. Za tím účelem povolte pojistnou matici (20). Otáčením seřizovacího šroubu (21) po směru hodinových ručiček můžete zmenšit hloubku frézování, resp. otáčením proti směru hodinových ručiček ji zvětšit. Pomocí zkušebního frézování zkontrolujte nastavenou hloubku frézování. Poté opět důkladně utáhněte pojistnou matici (20).

Nastavení výškově nastavitelného dorazu

Pomocí výškově nastavitelného dorazu (9) můžete nastavit vzdálenost mezi horní stranou obrobku a frézovanou drážkou.

122 | Čeština

Pro montáž výškově nastavitelného dorazu (9) ho nasad'te na úhlový doraz (18) a pomocí otočného knoflíku (8) ho zašroubujte do vedení na úhlovém dorazu.

Upozornění: Při montáži nepoužívejte velkou sílu! Ve správné poloze se doraz (9) pohybuje zlehka.

(12) (4) (8) (9)

Pomocí otočného knoflíku (8) nastavte požadovanou vzdálenost na výškové stupnici (4). Poté utáhněte upínací páčku (12).

Aby byla drážka umístěná uprostřed obrobku, musíte výškově nastavitelný doraz nastavit na polovinu tlouštky obrobku.

Příklad: U obrobku s tloušťkou 18 mm nastavte na výškové stupnici 9 mm.

Pro sejmutí výškově nastavitelného dorazu (9) povolte upínací páčku (12) a vyšroubujte doraz pomocí otočného knoflíku (8) nahoru z úhlového dorazu (18).

Nastavení úhlu frézování

Úhlový doraz (18) umožňuje jednoduché frézování na pokos.

(3) (18)

Pro nastavení úhlového dorazu (18) povolte upínací páčku (3). Nakloňte úhlový doraz tak, aby byl na úhlové stupnici (5) nastavený požadovaný úhel (u 0°, 30°, 45°, 60° a 90° jsou aretační body). Poté utáhněte upínací páčku (3).

Dbejte na to, aby se po nastavení úhlu frézování ani výškově nastavitelný doraz (9), ani násuvná deska (17) nenacházely v oblasti výstupu kotoučové frézy. Pro kontrolu přitlačte při vypnutém elektrickém nářadí výstup frézy např. proti hraně stolu tak, aby byla kotoučová fréza vidět. Kotoučová fréza se při maximálním

vysunutí nesmí dotýkat výškově nastavitelného dorazu (9), resp. násuvné desky (17).

Uvedení do provozu

▶ Před každou prací na elektrickém nářadí (např. údržbou, výměnou nástroje atd.) z něj vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.
Elektrické nářadí se smí zapínat pouze tehdy, když je základní deska (34) bezpečně zaaretovaná upínacím šroubem (33) a pojistnou podložkou (32).
▶ Pred zapnutím zkontrolujte, zda bezvadně funguje samočinné vracení motorové jednotky. Přitlačte výstup frézy např. proti hraně stolu tak, aby byla vidět kotoučová fréza. Při zmenšování přítlaku musí být kotoučová fréza úplně vtažena zpět do základní desky.

Zapnutí/vypnutí

Pro zapnutí elektrického nářadí stiskněte vypínač (2) směrem dopředu a pro zaaretování ho vpředu zatlačte dolů. Pro vypnutí elektrického nářadí stiskněte vypínač (2) vzadu tak, aby zaskočil zpět do vypnuté polohy.

Ochrana proti opětovnému zapnutí

Ochrana proti opětovnému zapnutí zabraňuje nekontrolovanému rozběhu elektronářadí po přerušení přívodu elektrického proudu.

Pro opětovné spuštění nastavte vypínač (2) do vypnuté polohy a elektrické nářadí znovu zapněte.

Pozvolný rozběh

Elektronický pozvolný rozběh omezuje krouticí moment při zapnutí a zvyšuje životnost motoru.

Pracovní pokyny

Elektronářadí držte při práci pevně oběma rukama a zajistěte si bezpečný postoj. Oběma rukama je elektronářadí vedeno bezpečněji.
▶ Nedávejte ruce do oblasti frézování a na kotoučovou frézu.

Při práci držte jednou rukou rukojeť (1), druhou rukou přídavnou rukojeť (15).

Elektronářadí ved'te proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj v obrobku vzpříčí.

Proved'te proces frézování s rovnoměrným posuvem.

Určení polohy frézování

Vertikální značka středu (11) na úhlovém a výškovém dorazu ukazuje střed frézování (kolmo ke kotoučové fréze). Maximální šířku frézování vyznačují dvě značky (10) na výškově nastavitelném dorazu (9).

Při určení výšky pomáhá horizontální značka středu (6) na základní desce, která vyznačuje horizontální střed kotoučové frézy.

Na krytu elektrického nářadí ukazuje šipka (13) směr otáčení kotoučové frézy.

Frézování drážkových spojů

Příklady následujících druhů spojů najdete na stránce s obrázky:

• Rohové spoje: pomocí úhlového dorazu viz obrázek C, pomocí výškově nastavitelného dorazu viz obrázek D
• Spoje na pokos: pomocí úhlového dorazu viz obrázek E, pomocí výškově nastavitelného dorazu viz obrázek F
• Podélné a příčné spoje: pomocí úhlového dorazu viz obrázek G, pomocí výškově nastavitelného dorazu viz obrázek H
• Spojování rámů: viz obrázek I
• Spojování prostředních příček: viz obrázek J

Výběr plochých kolíků

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Pro spolehlivé spojení použijte největší možné ploché kolíky (lamely). Bosch nabízí odpovídající ploché kolíky jako příslušenství (viz stránku s příslušenstvím na konci návodu k obsluze).

Frézování tenkých obrobků (viz obrázek K)

Pro frézování obrobkuš tloušťkou menší než 16 mm nasadťte násuvnou desku (17) na úhlový doraz (18). Tak bude zajištěno, že drážka nebude příliš blízko u horní strany obrobku. Při výpočtu horizontální polohy frézování zohledněte tloušťku násuvné desky.

Násuvnou desku (17) používejte také u spojů na pokos u tenkých obrobků, aby drážka nebyla příliš hluboká.

Frézování úzkých obrobků

Při frézování úzkých obrobků používejte pokud možno výškově nastavitelný doraz (9). Dbejte na to, aby značky maximální šířky frézování (10), které na něm jsou, byly mimo obrobek.

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektrickém nářadí (např. údržba, výměna nástroje atd.) z něj vyjměte
akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

V případě potřeby očistěte a namažte vedení. Používejte k tomu výhradně olej, který nezpůsobuje pryskyřičnaté usazeniny (např. olej na šicí stroje).

Seřízení upínací síly upínací páčky

Upínací sílu upínací páčky (3) a (12) můžete v případě potřeby seřídit. Za tím účelem povolte upínací páčku a odšroubujte ji. Nasad’te upínací páčku pootočenou minimálně o 30° proti směru hodinových ručiček a znovu ji našroubujte.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved'te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-ionotové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor

124 | Slovenčina

zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklací.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-ionotové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 123).

Slovenčina

Všeobecné bezpečnostné výstrahy – elektrické náradie

VÝSTRAHA

Uschovajte tieto výstrahy a pokyny, aby ste ich mali k dispozícii v budúcnosti.

Bezpečnost na pracovisku

Bezpečnost' - elektrina

Starostlivé používanie elektrického náradia

Hodnoty emisií hluku stanovené podl'a EN 60745-2-19.

Úroveň hluku elektrického náradia pri použití váhového filtra A je typicky: úroveň akustického tlaku 80 dB(A); úroveň akustického výkonu 91 dB(A). Neistota K = 3 dB.

Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podl'a EN 60745-2-19: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Miernym otáčaním zasuňte nátrubok odsávacej hadice (príslušenstvo) na odsávací nátrubok (22). Pripojte odsávaciu hadicu na vysávač.

Miernym otáčaním nasuňte hrdlo vrecka na prach (23) na odsávací nátrubok (22).

Vrecko na prach (23) pritom vytiahnite, otvorte zips a vrecko na prach vyprázdnite.

Prevádzka

Nastavenie híbky frézovania

Priradenie zaskakovacích výšok k plochým kolíkom a híbkam frézovania:

Zaskakovacia výška	Plochý kolík Híbka frézovania v mmA)
0 Č. 0 8
10 Č. 10 10

Zaskakovacia výška	Plochý kolík Híbka frézovania v mmA)
20 Č. 20 12,3
S Simplex 13
D Duplex 14,7
MAX – 22

Nastavenie výškovo nastavitelného dorazu

Pri montáži výškovo nastavitelného dorazu (9) nasad'te ten-to doraz na uhlový doraz (18) a zaskrutkujte ho pomocou otočného gombíka (8) do vedenia na uhlovom doraze.

Pomocou otočného gombíka (8) nastavte želanú vzdialenost na stupnici výšky (4). Potom utiahnite upínaciu páčku (12).

Pri odoberaní výškovo nastavitelného dorazu (9) povol'te upínaciu páčku (12) a vyskrutkujte doraz pomocou otočného gombíka (8) smerom hore z uhlového dorazu (18).

Nastavenie uhla frézovania

Uhlový doraz (18) umožňuje jednoduché pokosové frézovanie.

(3) (18)

Elektrické náradie zapnete potlačením zapínača/vypínača (2) smerom dopredu a jeho stlačením vpredu smerom nadol ho zaaretujete.

Elektrické náradie vypnete stlačením zapínača/vypínača (2) vzadu tak, aby sa vypínač vrátil do vypnutej polohy.

Ochrana pred opätovným spustením zabraňuje nekontrolovanému spusteniu elektrického náradia po prerušení dodávky elektrického prúdu.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 208).

Hrvatski

Sigurnosne napomene
