BRUKSANVISNING GFF 18V-22 Professional BOSCH

Svensk .... Sidan 70

Norsk....Side 77

Suomi Sivu 84

Produkt- og ydelsesbeskrivelse

Støvsugeren skal være egnet til det materiale, som skal op- suges.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Kundeservice og anvendelsesrådgivning

Borttagning av batteri

Generelle advarsler om elektroverktøy

ADVARSEL

Les alle advarslene og anvisningene. Feil ved

overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og all informasjonen.

Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy.

Sikkerhet på arbeidsplassen

Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell.
▶ Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp.
Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt.
▶ Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet.
▶ Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt.

Personsikkerhet

Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader.
▶ Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern - avhengig av type og bruk av elektroverktøyet - reduserer risikoen for skader.
▶ Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du

78 | Norsk

bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader.
▶ Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
▶ Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
Hvis det kan monteres støvavsugs- og -oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.

▶ Trekk støpselet ut av stikkontakten og/eller fjern batteripakken fra elektroverktøyet før du foretar innstillinger eller skifter tilbehørsdeler på elektroverktøyet eller legger det bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.

Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige när de brukes av uerfarne personer.

Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.

▶ Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.

▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner.

Bruk og pleie av batteridrevne verktøy

▶ Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er

egnet for en bestemt type batterier, brukes med andre batterier.

▶ Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare.
Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger.

Service

▶ Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsanvisninger for lamellfreser

▶ Skivefresenes nominelle hastighet må som minimum være som den som er angitt på verktøyet. Ved hastighet over nominelt turtall på skivefresene kan de løsne med stor kraft og forårsake personskader.
▶ Bruk alltid vernedekselet. Vernedekselet beskytter brukeren mot deler av en ødelagt fres og utilsiktet berøring av skivefresen.
▶ Bruk alltid skivefreser med riktig størrelse og passende festehull. Skivefreser som ikke passer sammen med fresemaskinens monteringsdeler går urundt og fører til at du mister kontrollen.
Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet.
Du må ikke holde hendene i freseområdet eller på fresen. Hold i ekstrahåndtaket med den andre hånden. Hvis du holder fresen med begge hendene, kan de ikke skades av fresen.
Fres aldri over metallgjenstander, spiker eller skruer. Det kan føre til skade på fresen og økt vibrasjon.
Bruk egnede detektorer for å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale forsyningselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
Bruk ikke sløve eller skadde freser. Sløve eller skadde freser fører til økt friksjon, kan bli fastklemt og fører til ubalanse.
- Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.

Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Bruk alltid ekstrahåndtaket som fulgte med elektroverktøyet. Hvis du mister kontrollen, kan det oppstå personskader.
Bruk bare innsatsverktøyene som er oppført i denne bruksanvisningen. Bruk ikke kappeskiver eller sirkelsagblad.
- Kontroller at skivefresen sitter fast før verktøyet startes.
Du må bare trykke på spindellåseknappen när elektroverktöyet er stanset. Ellers kan elektroverktöyet bli skadet.
▶ Bruk verktøyet bare med montert sklibeskyttelse. Da er du sikret at du kan arbeide nøyaktig med elektroverktøyet.
Det kan slippe ut damp ved skader på og ikke-forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene.
▶ Du må ikke endre og ikke åpne batteriet. Det er fare for kortslutning.
▶ Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.
▶ Bruk batteriet bare i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning.

Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning.

Produktbeskrivelse og ytelsesspesifikasjoner

Hvis ikke sikkerhetsanvisningene og instruksene tas til følge, kan det oppstå elektrisk støt, brann og/eller alvorlige personskader.

Se illustrasjonene i begynnelsen av bruksanvisningen.

Forskriftsmessig bruk

Elektroverktøyet er beregnet brukt til fresing av spor for flatpluggsammenføyninger i sponplater, hardt og mykt tre, limtre og fiberplater.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene refererer til bildet av elektroverktøyet på illustrasjonssiden.

(1) Håndtak (isolert grepsflate)

(2) Av/på-bryter

(3) Klemspak for vinkelanlegg

(4) Høydeskala

(5) Vinkelskala

(6) Sentermarkering horizontal

(7) Sklibeskyttelse

(8) Skruknapp for høydejusterbart anlegg

(9) Høydejusterbart anlegg

(10) Markering fresbredde

(11) Sentermarkering vertikal

(12) Klemspak for høydejusterbart anlegg

(13) Dreieretningspil på huset

(14) Spindellåseknapp

(15) Ekstrahåndtak (isolert grepsflate)

(16) Batteri ^a)

(17) Tykkelsesplate

(18) Vinkelanlegg

(19) Skruknapp for innstilling av fresedybde

(20) Låsemutter for innstilling av fresedybde

(21) Justeringsskrue for innstilling av fresedybde

(22) Sugestuss

(23) Støvpose

(24) Tohullsnøkkel

(25) Spennmutter

(26) Skivefres

(27) Skivefresens dreieretningspil

(28) Sentreringskrage på festeflensen

(29) Festeflens

(30) Fresespindel

(31) Dreieretningspil på fresespindelen

(32) Låseskive for fotplaten

(33) Klemskrue for fotplaten

(34) Fotplate

(35) Utløserknapp for batteri ^a)

A) Det faktiske tomgangsturtallet får ikke overstige det nominelle tomgangsturtallet og er derfor lavere.
B) Oppnådd med skivefres med diameter på 105 mm
C) Avhengig av batteriet
D) Begrenset ytelse ved temperatur under 0 °C Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac.

Støy-/vibrasjonsinformasjon

Støyemisjon målt i henhold til EN 60745-2-19.

Vanlig A-støynivå for elektroverktøyet: lydtrykknivå 80 dB(A); lydeffektnivå 91 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Vibrasjon totalt a_h (vektorsum av tre retninger) og usikkerhet K fastsatt i henhold til EN 60745-2-19: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Vibrasjonsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Hvis elektroverktøyet brukes til andre oppgaver, med avvikende innsatsverktøy eller utilstrekkelig vedlikehold, kan imidlertid vibrasjonsnivået avvike. Dette kan føre til en betydelig økning av vibrasjonsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går, men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold

av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Batteri

Bosch selger også batteridrevne elektroverktøy uten batteri. Det er angitt på emballasjen om et batteri følger med ditt elektroverktøy.

Lade batteriet

Bruk bare laderne som er oppført i de tekniske spesifikasjonene. Kun disse laderne er tilpasset til Li-ion-batteriet som er brukt i elektroverktøyet.

Merknad: I samsvar med internasjonale transportforskrifter blir litium-ion-batterier levert delvis ladet. For å sikre full effekt fra batteriet må du lade det helt opp før første gangs bruk.

Sette inn batteriet

Skyv det oppladede batteriet inn i batteriholderen til det låses ordentlig.

Ta ut batteriet

For å ta ut batteriet trykker du på utløserknappen og trekker batteriet ut. Ikke bruk makt.

Batteriet har to låsetrinn som skal hindre at batteriet faller ut hvis batteriutløserknappen trykkes inn utilsiktet. Så lenge batteriet er satt inn i elektroverktøyet, holdes det i posisjon av en fjær.

Indikator for batteriladenivå

De grønne lysdiodene i batteriets ladenivåindikator viser batteriets ladenivå. Av sikkerhetsgrunner er det bare mulig å få vist ladenivået når elektroverktøyet er stoppet.

Trykk på knappen for indikatoren for batteriets ladenivå en eller for å se ladenivået. Dette er mulig også när batteriet er tatt ut.

Hvis ingen lysdiode lyser etter at knappen for indikatoren for batteriets ladenivå er trykt inn, er batteriet defekt og må skiftes ut.

Batteritype GBA 18V...

Lysdiode	Kapasitet
Lyser kontinuerlig 3 × grønt	60–100 %
Lyser kontinuerlig 2 × grønt	30–60 %
Lyser kontinuerlig 1 × grønt	5–30 %
Blinker 1 × grønt	0–5 %

Batteritype ProCORE18V...

Lysdiode Kapasitet

Lyser kontinuerlig 5 × grønt 80–100 %

Lyser kontinuerlig 4 × grønt 60–80 %

Lyser kontinuerlig 3 × grønt 40–60 %

Lyser kontinuerlig 2 × grønt 20-40 %

Lyser kontinuerlig 1 × grønt 5–20 %

Blinker 1 × grønt 0–5 %

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Batteriet må oppbevares ved temperatur fra -20 °C til 50 °C.

Rengjør ventilasjonsslissene på batteriet regelmessig med en myk, ren og tørr pensel.

Ta alltid ut batteriet før arbeid på elektroverktøyet (f.eks. vedlikehold, bytte av verktøy osv.). Hvis av/påbryteren trykkes utilsiktet, medfører det fare for personskader.

Det anbefales å bruke vernehansker när skivefreser settes inn og skiftes.

▶ Beskytt skivefresene mot støt og slag.

Elektroverktøyet kan brukes med

skivefresen 3 608 641 013 (diameter 105 mm) fra Bosch eller en vanlig skivefres med samme eller mindre diameter (< 105 mm).

- Still eventuelt inn vinkelanlegget (18) på 0° (se „Stille inn fresevinkel“, Side 82) og det høydejusterbare anlegget (9) på maksimal høyde (se „Stille inn det høydejusterbare anlegget“, Side 82).

- Drei elektroverktøyet med fotplaten (34) oppover.

- Løsne klemskruen (33) ca. 3 omdreininger.

- Vipp opp fotplaten (34). Hold elektroverktøyet slik at fotplaten ikke vippes tilbake.

- Trykk på spindellåseknappen (14), og hold den inne.

- Løsne spennmutteren (25) med tohullsnøkkelen (24) som fulgte med, og ta den av.

- Ta eventuelt ut den monterte skivefresen (26), og rengjør den.

- Ta eventuelt ut den monterte festeflensen (29), og rengjør den.

- Sett festeflensen (29) på fresespindelen (30).

Sentreringskragen (28) (diameter 22 mm) skal ligge

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk.

• Bruk helst et støvavsug som er egnet for dette materialet.
• Sørg for god ventilasjon av arbeidsplassen.
• Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Rengjør sugestussen (22) ved behov. Da feller du opp fotplaten (34) (se „Sette inn/skifte skivefres (se bilde A-B)“, Side 81) og trekker sugestussen av.

Eksternt avsug (se siden med tilbehør)

Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tört støv må du bruke en spesialstøvsuger.

Eget avsug med støvpose (se siden med tilbehør)

Ved mindre fresearbeider kan du bruke støvposen (23). Sett stussen til støvposen (23) på sugestussen (22) ved å dreie lett på den.

Tøm støvposen (23) i tide, slik at støvoppsamlingen hele tiden fungerer effektivt.

Dette gjør du ved å trekke støvposen (23) av, åpne glidelåsen og tømme støvposen.

82 | Norsk

Bruk

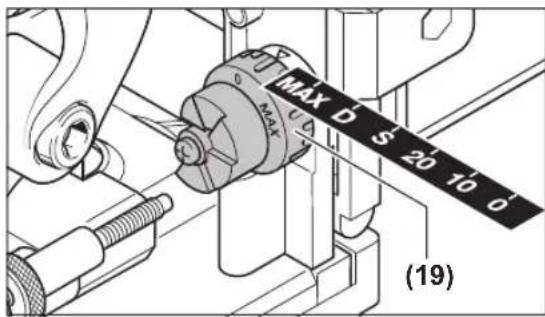

Stille inn fresedybde

Med skruknappen (19) kan du bestemme fresedybden. Skruknappen har läsehøyder for seks flatpluggstørrelser. Tilordning av läsehøydene til flatplugger og fresedybder:

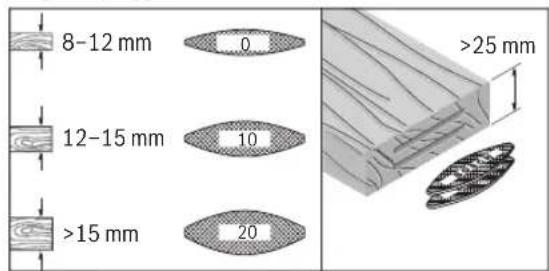

Låsehøyde Flatplugg Fresedybde i

A) Oppnådd med skivefres med diameter på 105 mm Hvis skivefreser som har blitt slipt eller skivefreser med mindre diameter (< 105 mm) brukes, kan det hende at fresedybden må justeres. For å gjøre dette løsner du låsemutteren (20). Du kan redusere fresedybden ved å dreie justeringsskruen (21) med urviseren og øke den ved å dreie mot urviseren. Kontroller den innstilte fresedybden ved å prøvefrese. Stram deretter låsemutteren (20) godt igjen.

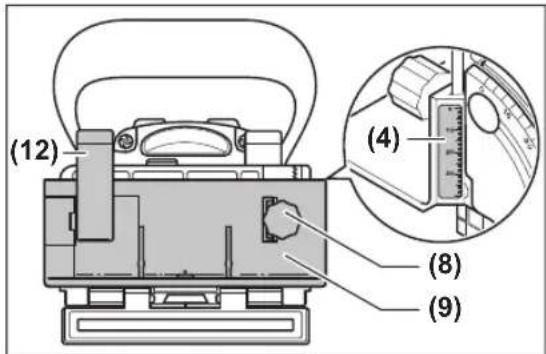

Stille inn det høydejusterbare anlegget

Med det høydejusterbare anlegget (9) kan du bestemme avstanden mellom emneoversiden og sporet som skal freses.

For å montere det høydejusterbare anlegget (9) setter du det på vinkelanlegget (18) og dreier det inn i føringen på vinkelanlegget ved bruk av skruknappen (8).

Merknad: Bruk ikke makt under monteringen! I riktig posisjon er anlegget (9) lett bevegelig.

(12) (4) (8) (9)

Still inn ønsket avstand på høydeskalaen (4) ved hjelp av skruknappen (8). Deretter strammer du klemspaken (12).

For at sporet skal plasseres i midten av et emne, må du stille inn det justerbare anlegget på halvparten av emnetykkelsen. Eksempel: Hvis emnet er 18 mm tykt, stiller du inn 9 mm på høydeskalaen.

For å ta av det høydejusterbare anlegget (9) løsner du klemspaken (12) og dreier anlegget opp og ut av vinkelanlegget (18) med skruknappen (8).

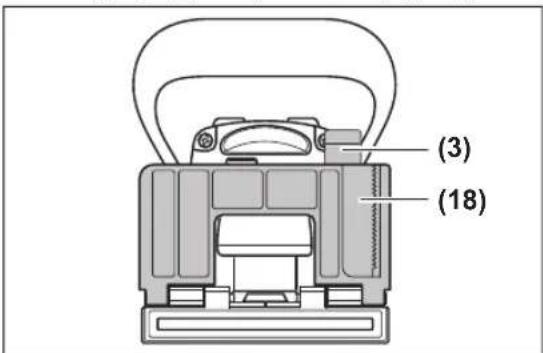

Stille inn fresevinkel

Vinkelanlegget (18) gir mulighet til å frese på gjæringssnitt.

(3) (18)

For å justere vinkelanlegget (18) løsner du klemspaken (3). Vipp på vinkelanlegget til den ønskede vinkelen er stilt inn på vinkelskalaen (5) (det er läsepunkter ved 0°, 30°, 45°, 60° og 90°). Deretter strammer du klemspaken (3).

▶ Pass på at verken det høydejusterbare anlegget (9) eller tykkelsesplaten (17) befinner seg i utgangsområdet til skivefresen etter justeringen av fresevinkelen. Kontroller eventuelt med elektroverktøyet er slått av ved å trykke utgangen til fresen mot f.eks. en bordkant til skivefresen blir synlig. Skivefresen som er kjørt maksimalt ut, må ikke berøre det høydejusterbare anlegget (9) eller tykkelsesplaten (17).

Igangsetting

Ta alltid ut batteriet før arbeid på elektroverktøyet (f.eks. vedlikehold, bytte av verktøy osv.). Hvis av/påbryteren trykkes utilsiktet, medfører det fare for personskader.

▶ Elektroverktøyet må bare slås på när fotplaten (34) er låst helt fast med klemskruen (33) og läseskiven (32).
Før du slår på elektroverktøyet, må du kontroller om den automatiske tilbakestillingen av motorenheten fungerer som den skal. Trykk utgangen til fresen f.eks. mot en bordkant til skivefresen blir synlig. Når trykket reduseres må skivefresen trekkes fullstendig tilbake i fotplaten.

Slå på/av

For å slå på elektroverktøyet trykker du av/på-bryteren (2) forover og trykker den ned foran for å låse.

For å slå av elektroverktøyet trykker du bak på av/påbryteren (2), slik at denne går ut av av-stillingen.

Gjenstartbeskyttelse

Beskyttelsen mot ny innkobling forhindrer en kontrollert starting av elektroverktøyet etter avbrudd på strømtilførselen.

For å slå på igjen setter du av/på-bryteren (2) i utkoblet stilling og slår på elektroverktøyet på nytt.

Mykstart

Den elektroniske mykstarten begrenser dreiemomentet när verktøyet slås på og forlenger motorens levetid.

Arbeidsanvisninger

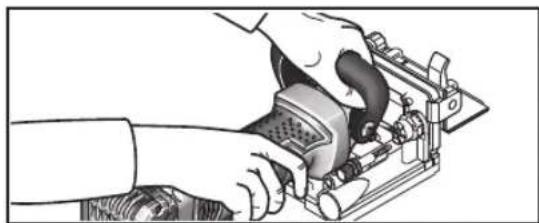

• Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stodig. Elektroverktøyet føres sikrere med to hender.
  Ikke hold hendene i freseområdet og på skivefresen.

Elektroverktøyet må bare føres inn mot emnet i innkoblet tilstand. Det er ellers fare for tilbakeslag hvis innsatsverktøyet henger seg opp i emnet.

Fres med jevnt trykk.

Bestemme freseposisjonen

Den vertikale sentermarkeringen (11) på vinkel- og høydeanlegget viser midten av fresingen (loddrett mot skivefresen). Den maksimale fresebredden vises av de to markeringene (10) på det høydejusterbare anlegget (9).

Den horisontale sentermarkeringen (6) på fotplaten, som viser det horisontale senterpunktet til skivefresen, gjør høydeposisjoneringen enklere.

På huset til elektroverktøyet viser pilen (13) dreieretningen til skivefresen.

Frese not og fjær-sammenføyninger

Du finner eksempler på følgende sammenføyningstyper på illustrasjonssidene:

• Hjørnesammenføyninger: med vinkelanlegg, se bilde C, med høydejusterbart anlegg, se bilde D
• Gjæringssammenføyninger: med vinkelanlegg, se bilde E, med høydejusterbart anlegg, se bilde F
• Langsgående og tverrgående sammenføyninger: med vinkelanlegg, se bilde G, med høydejusterbart anlegg, se bilde H
• Rammesammenføyninger se bilde I
• Skilleveggsammenføyninger: se bilde J

Velge flatplugger

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Bruk størst mulige flatplugger (lameller) for at sammenføyningen skal bli stabil. Bosch har egnede flatplugger i tilbehørssortimentet (se tilbehørssiden i slutten av bruksanvisningen).

Frese tynne emner (se bilde K)

Ved fresing av emner med tykkelse på under 16 mm setter du tykkelsesplaten (17) på vinkelanlegget (18). Da er du sikker på at sporet ikke ligger for tett inntil emneoversiden. Ta hensyn til tykkelsen på tykkelsesplaten ved beregningen av den horisontale freseposisjonen.

Bruk tykkelsesplaten (17) også ved gjæringssammenføyninger på tynne emner, slik at ikke sporet blir for dypt.

Frese smale emner

Bruk om mulig det høydejusterbare anlegget (9) ved fresing av smale emner. Pass på at markeringene på dette for maksimal fresbredde (10) er innenfor emnet.

Service og vedlikehold

Vedlikehold og rengjøring

Ta alltid batteriet ut av elektroverktøyet før arbeid på elektroverktøyet (for eksempel vedlikehold, bytte av verktøy, osv.). Det er fare for personskader hvis du trykker på av/på-bryteren ved en feiltagelse.
▶ Hold selve elektroverktøyet og ventilasjonsslissene alltid rene, for å kunne arbeide bra og sikkert.

Rengjør og smør føringene ved behov. Bruk utelukkende harpiksfri olje (f.eks. symaskinolje).

84|Suomi

Etterstramme klemspakene

Du kan justere spennkraften til klemspakene (3) og (12) ved behov. For å gjøre dette løsner du klemspakene og skrur dem av. Sett klemspakene minst 30° forskjøvet mot urviseren, og skru dem på igjen.

Kundeservice og kundeveiledning

Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com

Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Du finner adresser til andre verksteder på:

De anbefalte li-ion-batteriene er underlagt kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse via tredjepart (f. eks.: lufttransport eller spedisjon) må spesielle krav til emballasje og merking oppfylles. En ekspert på farlig gods må konsulteres ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen. Ta også hensyn til videreførende nasjonale forskrifter.

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Bare for land i EU:

Ifølge det europeiske direktivet 2012/19/EU om brukt elektrisk og elektronisk utstyr og gjennomføringen av dette i nasjonalt lovverk må elektroverktøy som ikke lenger kan brukes, og ifølge det europeiske direktivet 2006/66/EC må defekte eller brukte oppladbare batterier / engangsbatterier, sorteres og gjenvinnes på en miljøvennlig måte. Ikke-forskriftsmessig håndtering av elektrisk og elektronisk avfall kan føre til miljø- og helseskader på grunn av eventuelle farlige stoffer.
