MANUAL DE USUARIO GFF 18V-22 Professional BOSCH

Español ...... Página 30

Indicaciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTEN- CIA

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las adverten-

cias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término "herramienta eléctrica" empleado en las siguientes advertencias de peligro se refiere a herramientas eléctri-

cas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (sin cable de red).

Seguridad en el área de trabajo

Mantenga el área de trabajo limpia y bien iluminada. Las áreas desordenadas u oscuras pueden provocar accidentes.
No utilice herramientas eléctricas en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.
Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia o a condiciones húmedas. Existe el peligro de recibir una descarga eléctrica si penetran líquidos en la herramienta eléctrica.
No abuse del cable de red. No utilice el cable de red para transportar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso al aire libre. La utilización de un cable de prolongación adecuado para su uso al aire libre reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un dispositivo de corriente residual (RCD) de seguridad (fusible diferencial). La aplicación de un dispositivo de corriente residual (RCD) reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee sentido común cuando utilice una herramienta eléctrica. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido drogas, alcohol o medicamentos. Un momento de inatención durante el uso

de la herramienta eléctrica puede provocarle serias lesiones.

▶ Utilice un equipo de protección personal. Utilice siempre una protección para los ojos. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco o protectores auditivos.
Evite una puesta en marcha involuntaria. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla o al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.
▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner en funcionamiento la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, las joyas o los pelos largos pueden ser atrapados por las piezas en movimiento.
Si se proporcionan dispositivos para la conexión de las instalaciones de extracción y recogida de polvo, asegúrese que éstos estén conectados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para su aplicación. Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia diseñado.
No utilice la herramienta eléctrica si el interruptor está defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben repararse.
▶ Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.

32 | Español

Mantenga las herramientas eléctricas. Controle la alineación de las piezas móviles, rotura de piezas y cualquier otra condición que pudiera afectar el funcionamiento de la herramienta eléctrica. En caso de daño, la herramienta eléctrica debe repararse antes de su uso. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
Mantenga los útiles limpios y afilados. Las herramientas de corte adecuadamente mantenidas con filos afilados se dejan guiar y controlar mejor.
▶ Utilice la herramienta eléctrica, los accesorios, los útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente recargar los acumuladores con los cargadores especificados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
▶ Utilice las herramientas eléctricas sólo con los acumuladores específicamente designados. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
▶ Si no utiliza el acumulador, guárdelo separado de objetos metálicos, como clips de papel, monedas, llaves, clavos, tornillos u otros objetos metálicos pequeños que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental, enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos, recurra además inmediatamente a ayuda médica. El líquido del acumulador puede irritar la piel o producir quemaduras.

Servicio

- Únicamente deje reparar su herramienta eléctrica por un experto cualificado, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para fresadoras de espigas planas

Los discos de corte deben estar clasificados con por lo menos la velocidad marcada en la herramienta. Los discos de corte que funcionan a velocidades superiores a la especificada, pueden volar aparte y causar lesiones.
▶ Utilice siempre el dispositivo de protección. El dispositivo de protección protege al operador ante los fragmentos del disco de corte roto y el contacto involuntario con el disco de corte.

Utilice siempre fresas de disco del tamaño correcto y con un taladro de alojamiento adecuado. Las fresas de disco que no ajusten correctamente en los elementos de acoplamiento a la fresa, giran excéntricas y pueden hacerle perder el control sobre la fresa.
Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo.
No introduzca sus manos en el área de fresado y en la fresa. Sostenga el mango adicional con su segunda mano. Si la fresadora se sujeta con ambas manos, éstas no pueden lesionarse con la fresa.
Nunca frese sobre objetos metálicos, clavos o tornillos. Ello podría dañar la fresa y ocasionar unas vibraciones excesivas.
▶ Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
No use fresas melladas o dañadas. Las fresas melladas o dañadas aumentan la fricción, pueden engancharse, y provocan un desequilibrio.
Trabaje sujetando la herramienta eléctrica con ambas manos y manteniendo una posición estable. Utilizando ambas manos la herramienta eléctrica es guiada de forma más segura.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
Espere a que se haya detenido la herramienta eléctrica antes de depositarla. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.
Siempre use la herramienta eléctrica junto con la empuñadura adicional suministrada. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente.
▶ Utilice solamente los útiles nombrados en estas instrucciones de servicio. No utilice discos trozadores ni hojas de sierra circular.
- Antes de la puesta en marcha, compruebe que la fresa de disco tenga un asiento firme.
Presione la tecla de bloqueo del husillo sólo cuando la herramienta eléctrica esté detenida. En caso contrario podría dañarse la herramienta eléctrica.
Utilice la herramienta eléctrica únicamente con la protección antideslizante montada. Esto garantiza un trabajo preciso con la herramienta eléctrica.
En caso de daño y uso inapropiado del acumulador pueden emanar vapores. El acumulador se puede que mar o explotar. En tal caso, busque un entorno con aire

fresco y acuda a un médico si nota molestias. Los vapores pueden llegar a irritar las vías respiratorias.

▶ No modifique ni abra el acumulador. Podría provocar un cortocircuito.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.
▶ Utilice el acumulador sólo en productos del fabricante. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Proteja la batería del calor excesivo, además de, p. ej., una exposición prolongada al sol, la suciedad, el fuego, el agua o la humedad. Existe riesgo de explosión y cortocircuito.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de seguridad e instrucciones. Las faltas de observación de las indicaciones de seguridad y de las instrucciones pueden causar descargas eléctricas, incendios y/o lesiones graves.

Por favor, observe las ilustraciones en la parte inicial de las instrucciones de servicio.

Utilización reglamentaria

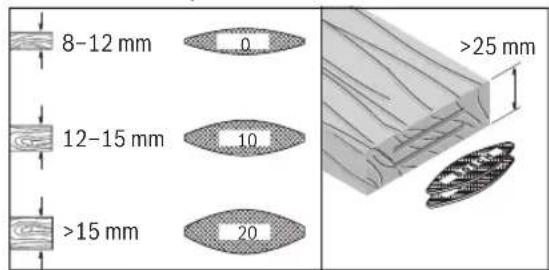

La herramienta eléctrica está diseñada para hacer ranuras para uniones planas con tacos en tableros aglomerados, maderas duras y blandas, madera contrachapada y tableros de fibra.

La numeración de los componentes representados se refiere a la imagen de la herramienta eléctrica en la página ilustrada.

(1) Empuñadura (zona de agarre aislada)
(2) Interruptor de conexión/desconexión
(3) Palanca de fijación del tope angular

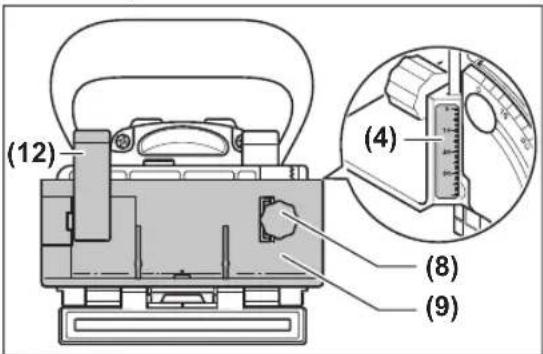

(4) Escala de alturas
(5) Escala de ángulos
(6) Marca de centro horizontal
(7) Protección contra deslizamiento
(8) Botón giratorio del tope regulable en altura
(9) Tope regulable en altura
(10) Marca del ancho de la fresa
(11) Marca de centro vertical
(12) Palanca de fijación del tope regulable en altura
(13) Flecha de sentido de giro en la carcasa
(14) Tecla de bloqueo del husillo
(15) Empuñadura adicional (zona de agarre aislada)
(16) Acumulador ^a)

(17) Placa encajable
(18) Tope angular

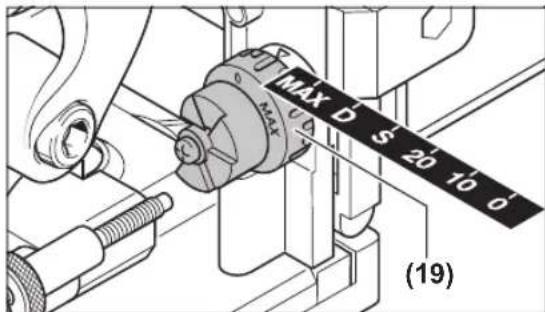

(19) Botón giratorio del ajuste de la profundidad de fresado
(20) Tuerca de seguridad del ajuste de la profundidad de fresado
(21) Tornillo del ajuste de la profundidad de fresado
(22) Boquilla de aspiración
(23) Bolsa para polvo
(24) Llave para dos agujeros
(25) Tuerca de fijación
(26) Fresa de disco
(27) Flecha de sentido de giro de la fresa de disco
(28) Collar de centrado en la brida de fijación
(29) Brida de fijación
(30) Husillo de la fresa
(31) Flecha de sentido de giro del husillo de la fresa
(32) Arandela de seguridad de la placa base
(33) Tornillo inmovilizador de la placa base
(34) Placa base
(35) Tecla de desenclavamiento del acumulador ^a)
a) Este accesorio no están incluido en el volumen de suministro estándar. El volumen de suministro se indica en el embalaje.

Datos técnicos

Fresa para tacos planos GFF 18V-22
Número de artículo		3 601 F20 1..
Tensión nominal V= 18
Revoluciones nominales en vacioA)	min-1	11000
Máx. profundidad de fresadoB)	mm 22
Rosca de husillo mm M10 x 1,25
Diámetro del orificio de la fre-sa de disco	mm 22
Máx. diámetro de la fresa de disco	mm 105
Máx. grosor de la fresa de dis-co	mm	4
Peso según EPTA-Procedure 01:2014C)	kg 3,0-4,0
Temperatura ambiente reco-mendada durante la carga	°C 0 ... +35
Temperatura ambiente permitida durante el servicioD) y enel almacenamiento	°C -15 ... +50
Acumuladores recomendados GBA 18V...ProCORE18V...

34 | Español

Fresa para tacos planos GFF 18V-22

Cargadores recomendados GAL 18...

GAX 18...

GAL 36.

A) Las revoluciones reales en vacío no deben superar las revoluciones nominales en vacío y, por tanto, son inferiores.

B) Obtenido con fresa de disco de 105 mm de diámetro

C) depende de la batería utilizada

D) Potencia limitada a temperaturas < 0 °C

Los valores pueden variar dependiendo del producto y están sujetos a la aplicación y a las condiciones medioambientales. Más información en www.bosch-professional.com/wac.

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 60745-2-19.

El nivel de ruidos valorado con A de la herramienta eléctrica asciende típicamente a: nivel de presión acústica 80 dB(A); nivel de potencia acústica 91 dB(A). Inseguridad K = 3 dB.

¡Utilice protección para los oídos!

Valores totales de vibración a_n (suma vectorial de tres direcciones) e inseguridad K determinada según EN 60745-2-19:

a_0<2,5 m/s^2,K=1,5 m/s^2.

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según un procedimiento de medición normalizado y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Acumulador

Bosch también vende herramientas eléctricas accionadas por acumulador sin acumulador. En el embalaje puede ver si un acumulador está incluido en el volumen de suministro de su herramienta eléctrica.

Carga del acumulador

Utilice únicamente los cargadores que se enumeran en los datos técnicos. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Indicación: Los acumuladores de iones de litio se entregan parcialmente cargados debido a la normativa de transporte internacional. Con el fin de obtener la plena potencia del acumulador, cargue completamente el acumulador antes de su primer uso.

Montaje del acumulador

Desplace el acumulador cargado en el alojamiento del acumulador, hasta que encastre perceptible.

Desmontaje del acumulador

Indicación: Retire el acumulador sólo con la herramienta eléctrica desconectada.

Para la extracción del acumulador, presione la tecla de desenclavamiento y retire el acumulador. No proceda con brusquedad.

El acumulador dispone de 2 etapas de enclavamiento para evitar que se salga en el caso de un accionamiento accidental de la tecla de desenclavamiento del acumulador. Mientras la batería esté montada en la herramienta eléctrica, permanecerá retenida en su posición mediante un resorte.

Indicador del estado de carga del acumulador

Los LEDs verdes del indicador del estado de carga del acumulador indican el estado de carga del acumulador. Por motivos de seguridad, la consulta del estado de carga es solo posible con la herramienta eléctrica parada.

Presione la tecla del indicador de estado de carga 📞, para indicar el estado de carga. Esto también es posible con el acumulador desmontado.

Si tras presionar la tecla del indicador de estado de carga no se enciende ningún LED, significa que el acumulador está defectuoso y debe sustituirse.

Tipo de acumulador GBA 18V...

Diodo luminoso (LED) Capacidad

Luz permanente 3 × verde 60–100 %

Luz permanente 2 × verde 30–60 %

Luz permanente 1 × verde 5–30 %

Luz intermitente 1 × verde 0–5 %

Tipo de acumulador ProCORE18V...

Diodo luminoso (LED) Capacidad

Luz permanente 5 × verde 80–100 %

Diodo luminoso (LED) Capacidad

Luz permanente 4 × verde 60-80 %

Luz permanente 3 × verde 40-60 %

Luz permanente 2 × verde 20-40 %

Luz permanente 1 × verde 5-20 %

Luz intermitente 1 × verde 0-5 %

Indicaciones para el trato óptimo del acumulador

Proteja el acumulador de la humedad y del agua.

Únicamente almacene el acumulador en el margen de temperatura desde -20 °C hasta 50 °C. P.ej., no deje el acumulador en el coche en verano.

Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Montaje

Colocar/cambiar la fresa de disco (ver figuras A-B)

▶ Retire el acumulador antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.). Existe peligro de lesiones si el interruptor de conexión/desconexión se acciona involuntariamente.
Para colocar y cambiar fresas de disco, se recomienda utilizar guantes de protección.
▶ Proteja las fresas de disco ante choques y golpes.

La herramienta eléctrica puede utilizarse con la fresa de disco Bosch 3 608 641 013 (diámetro 105 mm) o con una fresa de disco de diámetro igual o inferior (<105 mm) disponible en el mercado.

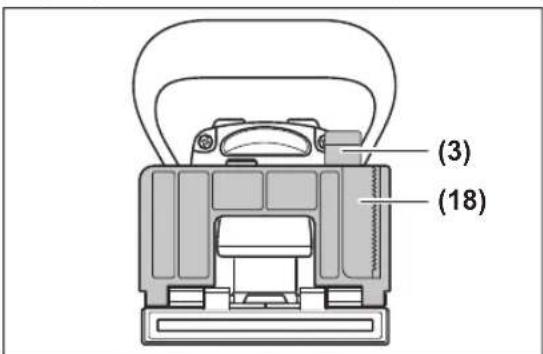

• En caso necesario, ajuste el tope angular (18) a 0° (ver "Ajuste del ángulo de fresado", Página 36) y el tope regulable en altura (9) a la altura máxima (ver "Ajustar el tope regulable en altura", Página 36).
• Gire la herramienta eléctrica de manera que la placa base (34) quede hacia arriba.
• Afloje el tornillo inmovilizador (33) con aprox. 3 vueltas.
• Abata la placa base (34) hacia arriba. Sujete la herramienta eléctrica de forma que la placa base no se abate hacia atrás.
• Presione la tecla de bloqueo del husillo (14) y manténgala presionada.
• Suelte la tuerca de fijación (25) con la llave de dos pivotes (24) adjunta al suministro y retire la tuerca de fijación.

• En caso dado, retire la fresa de disco (26) existente y límpiela.

• En caso dado, retire la brida de fijación (29) existente y límpiela.

• Coloque la brida de fijación (29) en el husillo de la fresa (30), de modo que el collar de centrado (28) (diámetro 22 mm) quede arriba. La brida de fijación debe encastrar en los dos bordes del husillo de la fresa (seguro contra giro).
• Coloque la fresa de disco limpia (26) en la brida de fijación (29) tal y como se muestra en la imagen, de modo que la flecha de sentido de giro (27) de la fresa de disco quede visible y coincida con la flecha de sentido de giro del husillo de la fresa (31). El taladro de alojamiento de la fresa de disco debe encajar en el collar de centrado (28) de la brida de fijación.
• Enrosque la tuerca de fijación (25) en el husillo de la fresa (30). Apriete firmemente la tuerca de fijación con la tecla de bloqueo del husillo (14) presionada mediante la llave para dos agujeros (24).

▶ Compruebe, si la fresa de disco está correctamente montada y puede girar libremente.
- Cierre abatiendo la placa base (34). Asegúrese de que la arandela de seguridad (32) se encuentra sobre la placa base.
- Apriete el tornillo inmovilizador (33).
▶ Compruebe si la placa base (34) está bien bloqueada.

Aspiración de polvo y virutas

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

• A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Evite acumulaciones de polvo en el puesto de trabajo. Los materiales en polvo se pueden inflamar fácilmente.

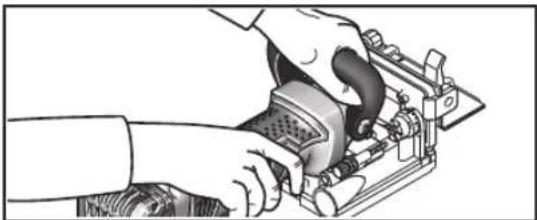

En caso necesario, limpie la boquilla de aspiración (22). Para ello, abra abatiendo la placa (34) (ver "Colocar/cambiar la fresa de disco (ver figuras A-B)", Página 35) y retire la boquilla de aspiración.

Aspiración externa (ver página de accesorios)

Coloque la boquilla de una manguera de aspiración (accesorio) girándola ligeramente sobre la boquilla de

36 | Español

aspiración (22). Conecte la manguera de aspiración a una aspiradora.

La aspiradora de polvo debe ser adecuada para el material con el que se va a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno o polvo seco, utilice una aspiradora especial.

Autoaspiración con bolsa para polvo (ver página de accesorios)

En el caso de trabajos de fresado más pequeños puede utilizar la bolsa para polvo (23).

Coloque la boquilla de la bolsa para polvo (23) girándola ligeramente sobre la boquilla de aspiración (22).

Vacíe la bolsa colectora de polvo (23) oportunamente, para que la recepción de polvo se mantenga de manera óptima.

Para ello, extraiga la bolsa para polvo (23), abra el cierre de cremallera y vacíe la bolsa para polvo.

Operación

Ajuste de la profundidad de fresado

Con el botón giratorio (19) puede ajustar la profundidad de fresado. El botón giratorio tiene alturas de encastre para seis tamaños de tacos planos.

Asignación de alturas de encastre a tacos planos y profundidades de fresado:

Altura de encas-tre	Taco plano Profundidad defresado en mm ^A)
0 No. 0 8
10 No. 10 10
20 No. 20 12,3
S Simplex 13
D Duplex 14,7
MAX - 22

A) Obtenido con fresa de disco de 105 mm de diámetro En caso de utilizar fresas de disco reafiladas o fresas de disco con un diámetro menor (<105 mm), eventualmente es necesario reajustar la profundidad de fresado. Para ello, suelte la tuerca de seguridad (20). Puede reducir la profundidad de fresado girando el tornillo de ajuste (21) en sentido horario o aumentarla girándolo en sentido antihorario. Compruebe la profundidad de fresado ajustada con un fresado

de prueba. A continuación, apriete de nuevo firmemente la tuerca de seguridad (20).

Ajustar el tope regulable en altura

Con el tope regulable en altura (9) puede ajustar la distancia entre la parte superior de la pieza y la ranura que desea fresar.

Para el montaje del tope regulable en altura (9) colóquelo sobre el tope angular (18) y gírelo con el botón giratorio (8) hacia la guía del tope angular.

Indicación: ¡No ejerza fuerza en el montaje! En la posición correcta, el tope (9) se mueve suavemente.

(12) (4) (8) (9)

Con el botón giratorio (8), ajuste la distancia deseada en la escala de altura (4). A continuación, apriete la palanca de fijación (12).

Para colocar la ranura en el centro de una pieza de trabajo, debe ajustar el tope regulable en altura a la mitad del grosor de la pieza de trabajo.

Ejemplo: En el caso de una pieza de 18 mm de grosor, ajuste 9 mm en la escala de altura.

Para retirar el tope regulable en altura (9), afloje la palanca de fijación (12) y gire el tope con el botón giratorio (8) hacia arriba hasta sacarlo del tope angular (18).

Ajuste del ángulo de fresado

El tope angular (18) facilita el fresado de ingletes.

(3) (18)

Para ajustar el tope angular (18), suelte la palanca de fijación (3). Incline el tope angular, hasta que esté ajustado el ángulo deseado en la escala angular (5) (existen puntos de

enclavamiento a 0°, 30°, 45°, 60° y 90°). A continuación, apriete la palanca de fijación (3).

▶ Preste atención a que ni el tope regulable en altura (9) ni la placa encajable (17) se encuentren en la zona de salida de la fresa de disco después de ajustar el ángulo de fresado. Para la comprobación, con la herramienta eléctrica desconectada, presione la salida de la fresa, p. ej. contra el canto de una mesa, hasta que la fresa de disco quede visible. La fresa de disco desplegada al máximo no debe tocar el tope regulable en altura (9) ni la placa encajable (17).

Puesta en marcha

▶ Retire el acumulador antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.). Existe peligro de lesiones si el interruptor de conexión/desconexión se acciona involuntariamente.
La herramienta eléctrica sólo debe conectarse cuando la placa base (34) esté firmemente bloqueada con el tornillo inmovilizador (33) y la arandela de seguridad (32).
Antes de conectar, compruebe que la reposición automática de la unidad motriz funcione correctamente. Presione la salida de la fresa, p. ej. conta el borde de una mesa, hasta que la fresa de disco quede visible. Al disminuir la presión, la fresa de disco debe retraerse completamente en la placa base.

Para conectar la herramienta eléctrica, presione el interruptor de conexión/desconexión (2) hacia delante y presiónelo hacia abajo en la parte delantera para el bloqueo.

Para desconectar la herramienta eléctrica, presione en la parte posterior el interruptor de conexión/desconexión (2) para que vuelva a la posición de desconexión.

Protección contra rearranque

La protección contra rearranque evita la puesta en marcha accidental de la herramienta eléctrica tras un corte de la alimentación eléctrica.

Para la nueva puesta en marcha, coloque el interruptor de conexión/desconexión (2) en la posición de desconexión y conecte de nuevo la herramienta eléctrica.

Arranque suave

El arranque suave reduce el par obtenido en el momento del arranque e incrementa la vida útil del motor.

Instrucciones para la operación

Trabaje sujetando la herramienta eléctrica con ambas manos y manteniendo una posición estable. Utilizando ambas manos la herramienta eléctrica es guiada de forma más segura.
▶ No introduzca sus manos en el área de fresado y en la fresa de disco.

Durante el trabajo, sujete con una mano la empuñadura (1) y con la otra la empuñadura adicional (15).

Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario puede que retroceda bruscamente el aparato al engancharse el útil en la pieza de trabajo.

Efectúe el fresado con un avance uniforme.

Fijar la posición de fresado

La marca de centro vertical (11) en el tope angular y de altura muestra el centro del fresado (perpendicular a la fresa de disco). El ancho máximo del fresado se indica mediante las dos marcas (10) del tope regulable en altura (9).

La marca de centro horizontal (6) en la placa base, que indica el centro horizontal de la fresa de disco, ayuda a posicionar la altura.

La flecha (13) de la carcasa de la herramienta eléctrica indica el sentido de giro de la fresa de disco.

Fresado de uniones ranuradas

Ejemplos de los siguientes tipos de uniones se encuentran en las páginas de gráficos:

• Uniones angulares: con tope angular ver figura C, con tope regulable en altura ver figura D
• Uniones de ingletes: con tope angular ver figura E, con tope regulable en altura ver figura F
• Uniones longitudinales y transversales: con tope angular ver figura G, con tope regulable en altura ver figura H
• Uniones de bastidores: ver figura I
• Uniones murales centrales: ver figura J

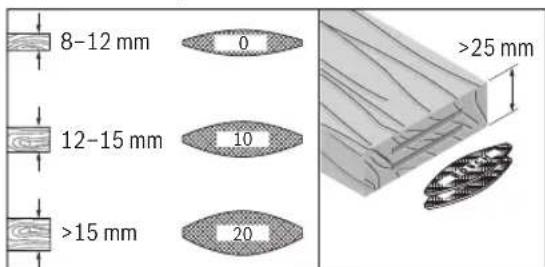

Selección de tacos planos

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Utilice tacos planos (láminas) lo más grandes posible para conseguir una unión sólida. Bosch ofrece los correspondientes tacos planos en su programa de accesorios (véase la página de accesorios al final de las instrucciones de servicio).

Fresado de piezas de trabajo delgadas (ver figura K)

Para fresar piezas de trabajo de menos de 16 mm de grosor, fije la placa encajable (17) en el tope angular (18). Esto ga-

38 | Español

rantiza que la ranura no esté demasiado cerca de la parte superior de la pieza de trabajo. Al calcular la posición de fresado horizontal, tenga en cuenta el grosor de la placa encajable.

Utilice también la placa encajable (17) para uniones de in-glete en piezas delgadas, de modo que la ranura no resulte demasiado profunda.

Fresado de piezas de trabajo estrechas

Si es posible, utilice el tope regulable en altura (9) al fresar piezas estrechas. Asegúrese de que las marcas del ancho máximo de la fresa (10) se encuentran dentro de la pieza de trabajo.

Mantenimiento y servicio

Mantenimiento y limpieza

Antes de realizar cualquier trabajo en la herramienta eléctrica (p. ej., mantenimiento, cambio de herramienta, etc.), retire el acumulador de la herramienta eléctrica. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
- Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

Limpie y lubrique las guías si es necesario. Utilice únicamente aceite no resinificable (p. ej. aceite para máquinas de co-ser).

Retensar la palanca de fijación

En caso necesario, puede reajustar la fuerza de fijación de las palancas de fijación (3) y (12). Para ello, afloje las palancas de fijación y desenrósquelas. Coloque las palancas de fijación al menos 30° en sentido antihorario y atornílelas de nuevo.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Las representaciones gráficas tridimensionales e informaciones de repuestos se encuentran también bajo: www.bosch-pt.com

El equipo asesor de aplicaciones de Bosch le ayuda gustosamente en caso de preguntas sobre nuestros productos y sus accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U.

Departamento de ventas Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553

Fax: [phone]

México

Robert Bosch, S. de R.L. de C.V.

C.P. 50071 Zona Industrial, Toluca - Estado de México

Tel.: [phone]

Tel.: [phone]

www.boschherramientas.com.mx

Direcciones de servicio adicionales se encuentran bajo:

Los acumuladores de iones de litio recomendados están sujetos a los requerimientos de la ley de mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones.

En el envío por terceros (p. ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cúbralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Sólo para los países de la UE:

De acuerdo con la directiva europea 2012/19/UE sobre aparatos eléctricos y electrónicos de desecho y su realización en la legislación nacional y la directiva europea 2006/66/CE, las herramientas eléctricas que ya no son aptas para su uso y respectivamente los acumuladores/las pilas defectuosos o vacíos deberán ser recogidos por separado y reciclados de manera respetuosa con el medio ambiente.

En el caso de una eliminación inadecuada, los aparatos eléctricos y electrónicos pueden tener efectos nocivos para el medio ambiente y la salud humana debido a la posible presencia de sustancias peligrosas.

Accumuladores/pilas:

lones de Litio:

Por favor, observe las indicaciones en el apartado Transporte (ver "Transporte", Página 38).

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Português

Tipo de bateria GBA 18V...

LED Capacidade

Luz permanente 3 × verde 60–100 %

Luz permanente 2 × verde 30–60 %

Luz permanente 1 × verde 5-30 %

Luz intermitente 1 × verde 0–5 %

Tipo de bateria ProCORE18V...

LED Capacidade

Luz permanente 5 × verde 80-100 %

Luz permanente 4 × verde 60–80 %

Luz permanente 3 × verde 40–60 %

Luz permanente 2 × verde 20-40 %

Luz permanente 1 × verde 5-20 %

Luz intermitente 1 × verde 0-5 %

Seleccionar bucha plana

8-12 mm 0 12-15 mm 10 >15 mm 20 >25 mm
