MANUALE UTENTE GFF 18V-22 Professional BOSCH

it Istruzioni originali

Avvertenze di sicurezza

Avvertenze generali di sicurezza per elettroutensili

ATTENZIONE Leggere tutte le avvertenze di sicurezza e tutte le istruzioni opera-

tive. In caso di mancato rispetto delle avvertenze di sicurezza e delle istruzioni operative si può creare il pericolo di scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" riportato nelle avvertenze fa riferimento ai dispositivi dotati di alimentazione elettrica (a filo) o a batteria (senza filo).

Sicurezza della postazione di lavoro

▶ Mantenere l'area di lavoro pulita e ben illuminata. Zone disordinate o buie possono essere causa di incidenti.
Evitare di impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali siano presenti liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
- Tenere lontani i bambini e altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni possono comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare qualsivoglia modifica alla spina. Non utilizzare spine adattatrici con elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, fornelli elettrici e frigoriferi.

Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a massa.

• Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
  Non usare il cavo per scopi diversi da quelli previsti. Non usare il cavo per trasportare o appendere l'elet-troutensile, né per estrarre la spina dalla presa di cor-rente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e parti dell'elettroutensile in movi- mento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
  Se si utilizza l'elettroutensile all'aperto, impiegare un cavo di prolunga adatto per l'uso all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche.
  Qualora non fosse possibile evitare di utilizzare l'elettroutensile in un ambiente umido, usare un interrutto-re di protezione dalle correnti di guasto (RCD). L'uso di un interruttore di sicurezza riduce il rischio di una scos-sa elettrica.

Sicurezza delle persone

▶ Quando si utilizza un elettroutensile è importante re-stare vigili, concentrarsi su ciò che si sta facendo e operare con giudizio. Non utilizzare l'elettroutensile in caso di stanchezza o sotto l'effetto di droghe, alcool o medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi lesioni.
Utilizzare gli appositi dispositivi di protezione individuali. Indossare sempre gli occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino,elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di lesioni.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegare l'elettroutensile all'alimentazione di corrente e/o alla batteria, prima di prenderlo o trasportarlo, assicurarsi che l'interruttore sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere qualsiasi attrezzo di regolazione o chiave utilizzata. Un accessorio oppure una chiave che si trovi in una parte rotante dell'elettroutensile può provocare lesioni.
Evitare di assumere posture anomale. Mantenere appoggio ed equilibrio adeguati in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.
Indossare indumenti adeguati. Non indossare vestiti larghi, né gioielli. Tenere i capelli, i vestiti e i guanti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi potrebbero impigliarsi in parti in movimento.

48 | Italiano

Se l'utensile è dotato di un apposito attacco per dispositivi di aspirazione e raccolta polvere, accertarsi che gli stessi siano collegati e utilizzati in modo conforme. L'utilizzo di un dispositivo di aspirazione della polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato e uso corretto degli elettroutensili

Non sottoporre l'elettroutensile a sovraccarico. Utilizzare l'elettroutensile adeguato per l'applicazione specifica. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare l'elettroutensile qualora l'interruttore non consenta un'accensione/uno spegnimento corretti. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
▶ Prima di procedere a operazioni di regolazione sull'elettroutensile, prima di sostituire parti accessorie oppure prima di posare l'elettroutensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evita che l'elettroutensile possa essere messo in funzione involontariamente.
Riporre gli elettroutensili fuori della portata dei bambini durante i periodi di inutilizzo e non consentire l'uso degli utensili stessi a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione degli elettroutensili. Verificare la presenza di un eventuale disallineamento o inceppamento delle parti mobili, la rottura di componenti o qualsiasi altra condizione che possa pregiudicare il corretto funzionamento dell'elettroutensile stesso. Se danneggiato, l'elettroutensile deve essere riparato prima dell'uso. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
Mantenere gli utensili da taglio affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare sempre l'elettroutensile, gli accessori e gli utensili specifici ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni di lavoro e delle operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti può dar luogo a situazioni di pericolo.

Trattamento e utilizzo appropriato di utensili dotati di batterie ricaricabili

Per ricaricare la batteria utilizzare solo il caricabatteria consigliato dal produttore. Per un caricabatteria previsto per un determinato tipo di batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.

Utilizzare gli elettroutensili solo con le batterie esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso può provocare rischio di lesioni e di incendi.
Durante i periodi di inutilizzo, conservare la batteria lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti e altri piccoli oggetti metallici che potrebbero creare una connessione tra i terminali. Un eventuale corto circuito tra i contatti dell'accumulatore può dare origine a bruciature o incendi.
In caso di condizioni d'uso non conformi, si può verificare la fuoriuscita di liquido dalla batteria. Evitare il contatto. In caso di contatto accidentale, risciacquare con acqua. Qualora il liquido venisse in contatto con gli occhi, richiedere inoltre assistenza medica. Il liquido fuoriuscito dalla batteria ricaricabile può causare irritazioni cutanee o ustioni.

Assistenza

▶ Fare riparare l'elettroutensile da personale specializzato e utilizzando solo parti di ricambio identiche. In tale maniera viene salvaguardata la sicurezza dell'elet-troutensile.

Avvertenze di sicurezza fresatrici

I dischi da taglio devono essere almeno adeguati alla velocità indicata sull'utensile. Dischi da taglio utilizzati a velocità superiori a quella nominale possono proiettare parti ed essere causa di lesioni.
Utilizzare sempre la protezione. La protezione contribuisce alla sicurezza dell'utilizzatore, proteggendolo da eventuali proiezioni di frammenti provenienti da dischi da taglio rotti e da un possibile contatto non intenzionale con il disco stesso.
Utilizzare sempre frese a disco di dimensioni corrette e con foro di attacco idoneo. Qualora si impieghino frese a disco non idonee agli elementi aggiuntivi della fresa, la rotazione risulterà irregolare e comporterà una perdita di controllo.
Avvicinare l'elettroutensile al pezzo in lavorazione solo se è in funzione. In caso contrario vi è il pericolo di provocare un contraccolpo se l'utensile ad innesto si inceppa nel pezzo in lavorazione.
Non avvicinare le mani all'area di fresatura, né alla fresatrice. Trattenere l'impugnatura supplementare con l'altra mano. Trattenendo la fresatrice con entrambe le mani, si eviterà che l'utensile possa causare lesioni alle mani stesse.
▶ Non fresare in alcun caso su oggetti metallici, chiodi o viti. In caso contrario, la fresatrice potrebbe subire danni e far aumentare le vibrazioni.
Al fine di rilevare linee di alimentazione nascoste, utilizzare apparecchiature di ricerca adatte oppure rivolgersi alla società erogatrice locale. Un contatto con cavi elettrici può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando una tubazione del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano danni materiali.

Non utilizzare fresatrici non più affiliate, oppure danneggiate. Fresatrici non più affiliate, oppure danneggiate, provocherebbero maggiore attrito e potrebbero incep-parsi e causare sbilanciamenti.
Durante il lavoro è necessario tenere saldamente l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
Fissare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.
Prima di posare l'elettroutensile, attendere sempre che si sia arrestato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elet-troutensile.
Utilizzare sempre l'impugnatura supplementare fornita in dotazione con l'elettroutensile. La perdita di controllo sull'elettroutensile può comportare lesioni.
Utilizzare esclusivamente gli utensili ad innesto indicati nel presente manuale d'istruzioni. Non utilizzare dischi da taglio o lame per seghe circolari.
▶ Prima di metterla in funzione, controllare che la fresa a disco sia perfettamente in sede.
Premere il pulsante di bloccaggio dell'alberino esclusivamente ad elettroutensile fermo. In caso contrario, l'elettroutensile potrebbe subire danni.
Utilizzare l'elettroutensile esclusivamente con la protezione antiscivolo montata. In questo modo l'elettroutensile garantirà precisione.
In caso di danni o di utilizzo improprio della batteria, vi è rischio di fuoriuscita di vapori. La batteria può incendiarsi o esplodere. Far entrare aria fresca nell'ambiente e contattare un medico in caso di malessere. I vapori possono irritare le vie respiratorie.
▶ Non modificare né aprire la batteria. Vi è il rischio di cortocircuito.
Qualora si utilizzino oggetti appuntiti, come ad es. chiodi o cacciaviti, oppure se si esercita forza dall'esterno, la batteria potrebbe danneggiarsi. Potrebbe verificarsi un cortocircuito interno e la batteria potrebbe incendiarsi, emettere fumo, esplodere o surriscaldarsi.
▶ Utilizzare la batteria solo con articoli del produttore. Soltanto in questo modo la batteria verrà protetta da pericolosi sovraccarichi.

Proteggere la batteria dal calore, ad esempio anche da irradiazione solare continua, fuoco, sporcizia, acqua ed umidità. Sussiste il pericolo di esplosioni e cortocircuito.

Descrizione del prodotto e dei servizi forniti

Leggere tutte le avvertenze e disposizioni di sicurezza. La mancata osservanza delle avvertenze e disposizioni di sicurezza può causare folgorazioni, incendi e/o lesioni di grave entità.

Si prega di osservare le immagini nella prima parte delle istruzioni per l'uso.

Utilizzo conforme

L'elettroutensile è concepito per la realizzazione di scanalature per giunzioni di tasselli piatti in pannelli in truciolato, legno duro e tenero, compensato e pannelli in fibra.

Componenti illustrati

La numerazione dei componenti raffigurati è riferita all'illustrazione dell'elettroutensile nella pagina con rappresentazione grafica.

(1) Impugnatura (superficie di presa isolata)
(2) Interruttore di avvio/arresto

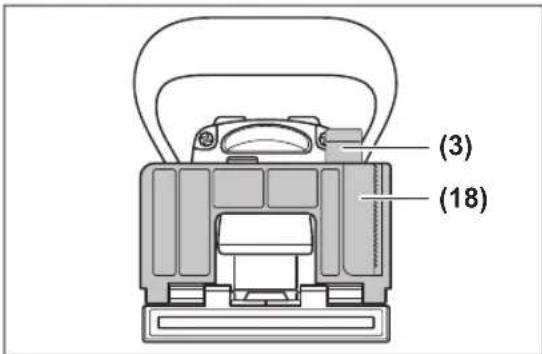

(3) Leva di serraggio della guida angolare
(4) Scala di altezza
(5) Scala angolare
(6) Marcatura centrale orizzontale
(7) Dispositivo antiscivolo

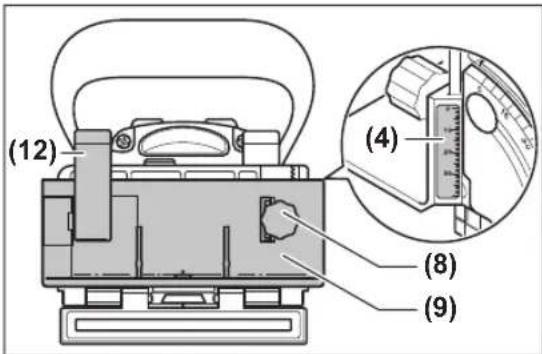

(8) Manopola della guida regolabile in altezza
(9) Guida regolabile in altezza
(10) Marcatura larghezza della fresa
(11) Marcatura centrale verticale
(12) Leva di serraggio della guida regolabile in altezza
(13) Freccia del senso di rotazione sulla carcassa
(14) Pulsante di bloccaggio dell'alberino
(15) Impugnatura supplementare (superficie di presa isolata)
(16) Batteria ^a)
(17) Piastra porta-accessori
(18) Guida angolare

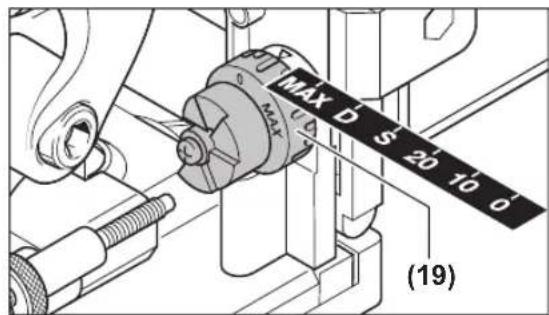

(19) Manopola dell'impostazione della profondità di fresatura
(20) Dado di bloccaggio dell'impostazione della profondità di fresatura
(21) Vite di regolazione dell'impostazione della profondità di fresatura
(22) Manicotto di aspirazione
(23) Sacchetto raccoglipolvere
(24) Chiave a due fori
(25) Dado di serraggio
(26) Fresa a disco
(27) Freccia del senso di rotazione della fresa a disco
(28) Collare di centraggio sulla flangia di montaggio

50 | Italiano

(29) Flangia di montaggio
(30) Mandrino portafresa
(31) Freccia del senso di rotazione del mandrino portafresa
(32) Disco di bloccaggio della piastra di base
(33) Vite di serraggio della piastra di base
(34) Piastra di base
(35) Tasto di sbloccaggio della batteria ^a)
a) Questo accessorio non fa parte della dotazione standard. Gli accessori in dotazione sono indicati sulla confezione.

Dati tecnici

Fresatrice per tasselli piatti GFF 18V-22

Codice prodotto		3 601 F20 1..
Tensione nominale V= 18
Numero di giri a vuoto nomina-le ^A)	min ^-1	11000
Profondità di fresatura max. ^B)	mm 22
Filettatura dell'alberino mm M10 x 1,25
Diametro foratura della fresa a disco	mm 22
Diametro fresa a disco max. mm 105
Spessore fresa a disco max. mm 4
Peso secondo EPTA-Procedure 01:2014 ^C)	kg 3,0-4,0
Temperatura ambiente consi-gliata in fase di ricarica	°C 0 ... +35
Temperatura ambiente con-sentita durante il funziona-mento ^D) e per lo stoccaggio	°C -15 ... +50
Batterie consigliate GBA 18V...		ProCORE18V...
Caricabatteria consigliati GAL 18...		GAX 18...GAL 36...

A) Il numero di giri a vuoto effettivo non può superare il numero di giri a vuoto nominale ed è pertanto inferiore.
B) Ottenuto con fresa a disco del diametro di 105 mm
C) in funzione della batteria utilizzata
D) prestazioni ridotte in caso di temperature < 0 °C
I valori possono variare a seconda del prodotto ed essere soggetti a condizioni di impiego e ambientali. Per maggiori informazioni, consultare il sito www.bosch-professional.com/wac.

Informazioni su rumorosità e vibrazioni

Valori di emissione acustica rilevati conformemente a EN 60745-2-19.

Il livello di rumorosità ponderato A dell'elettroutensile è tipicamente di: livello di pressione acustica 80 dB(A); livello di potenza sonora 91 dB(A). Grado d'incertezza K = 3 dB.

Indossare protezioni acustiche!

Valore di oscillazione totali a_h (somma vettoriale delle tre direzioni) e grado d'incertezza K rilevati conformemente a EN 60745-2-19:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato in conformità ad una procedura di misurazione standardizzata e può essere utilizzato per eseguire un confronto tra gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Ciò potrebbe aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per proteggere l'operatore dall'effetto delle vibrazioni: ad esempio, sottoponendo a manutenzione l'elettroutensile e gli accessori, mantenendo calde le mani e organizzando i vari processi di lavoro.

Batteria

Bosch vende elettroutensili a batteria anche senza batteria. Per sapere se nella dotazione dell'elettroutensile è compresa una batteria, leggere quanto riportato sulla confezione.

Ricarica della batteria

▶ Utilizzare esclusivamente i caricabatterie indicati nei dati tecnici. Soltanto questi caricabatterie sono adatti alle batterie al litio utilizzate nell'elettroutensile.

Avvertenza: a causa delle norme internazionali per il trasporto, le batterie al litio vengono fornite parzialmente cariche. Per assicurare la piena potenza della batteria, ricaricarla completamente prima dell'impiego iniziale.

Introduzione della batteria

Spingere la batteria carica nell'apposito alloggiamento, sino a farlo scattare udibilmente in posizione.

Rimozione della batteria

Avvertenza: rimuovere la batteria solo a elettroutensile spento.

Per rimuovere la batteria, premere il tasto di sbloccaggio ed estrarla. Durante tale operazione, non esercitare forza.

La batteria è dotata di 2 livelli di bloccaggio, preposti ad impedire che la batteria stessa cada all'esterno, qualora il tasto di sbloccaggio batteria venga premuto inavvertitamente. Sino a quando la batteria è inserita nell'elettroutensile, essa viene mantenuta in posizione da un'apposita molla.

Indicatore del livello di carica della batteria

I LED verdi dell'apposito indicatore indicano il livello di carica della batteria. Per ragioni di sicurezza, il livello di carica si può verificare esclusivamente ad elettroutensile fermo.

Per visualizzare il livello di carica, premere il tasto dell'indicatore livello di carica della batteria.Èò sarà possibile anche a batteria rimossa.

Se premuto il tasto dell'indicatore livello di carica della batteria non si illumina alcun LED, ciò significa che la batteria è difettosa e che deve essere sostituita.

Tipo di batteria GBA 18V...

LED Capacità

Luce fissa, 3 LED verdi 60–100%

Luce fissa, 2 LED verdi 30–60%

Luce fissa, 1 LED verde 5–30%

Luce lampeggiante, 1 LED verde 0

Tipo di batteria ProCORE18V...

LED Capacità

Luce fissa, 5 LED verdi 80-100%

Luce fissa, 4 LED verdi 60-80%

Luce fissa, 3 LED verdi 40-60%

Luce fissa, 2 LED verdi 20-40%

Luce fissa, 1 LED verde 5-20%

Luce lampeggiante, 1 LED verde 0

Avvertenze per l'impiego ottimale della batteria

Proteggere la batteria ricaricabile da umidità ed acqua.

Conservare la batteria esclusivamente nel campo di temperatura fra -20 °C e 50 °C. Non lasciare la batteria all'interno dell'auto, ad es. nel periodo estivo.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto. Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

Attenersi alle indicazioni relative allo smaltimento.

Montaggio

Inserimento/sostituzione di frese a disco (vedere figg. A-B)

Rimuovere la batteria prima di effettuare qualsiasi intervento sull'elettroutensile (per es. manutenzione, sostituzione dell'accessorio ecc.). Se l'interruttore di

avvio/arresto viene azionato involontariamente, sussiste il pericolo di lesioni.

Per l'inserimento e la sostituzione di frese a disco, si raccomanda di indossare guanti di protezione.
▶ Proteggere le frese a disco da urti e colpi.

L'elettroutensile può essere utilizzato con la fresa a disco Bosch 3 608 641 013 (diametro di 105 mm) o con una comune fresa a disco con un diametro uguale o inferiore (<105 mm).

• Eventualmente, impostare la guida angolare (18) su 0° (vedi «Impostazione dell'angolo di fresatura», Pagina 53) e la guida regolabile in altezza (9) all'altezza massima (vedi «Impostazione della guida regolabile in altezza», Pagina 52).
• Ruotare l'elettroutensile con la piastra di base (34) verso l'alto.
• Allentare la vite di serraggio (33) con circa 3 giri.
• Aprire la piastra di base (34) verso l'alto. Tenere l'elet-troutensile in modo che la piastra di base non si richiuda.
• Premere il pulsante di bloccaggio dell'alberino (14) e tenerlo premuto.
• Svitare il dado di serraggio (25) con la chiave a due fori (24) in dotazione ed estrarlo.
• Eventualmente, rimuovere la fresa a disco (26) presente e pulirla.
• Eventualmente, rimuovere la flangia di montaggio (29) presente e pulirla.
• Posizionare la flangia di montaggio (29) sul mandrino portafresa (30) in modo tale che il collare di centraggio (28) (diametro di 22 mm) si trovi al di sopra. La flangia di montaggio deve scattare in posizione sul doppio spigolo del mandrino portafresa (protezione anti-torsione).
• Posizionare la fresa a disco (26) pulita sulla flangia di montaggio (29) come illustrato nella figura, in modo tale che la freccia del senso di rotazione (27) sulla fresa a disco sia visibile e coincida con la freccia del senso di rotazione del mandrino portafresa (31). La foratura di montaggio della fresa a disco deve innestarsi sul collare di centraggio (28) della flangia di montaggio.
• Avvitare il dado di serraggio (25) sul mandrino portafresa (30). Con il pulsante di bloccaggio dell'alberino (14) premuto, stringere con forza il dado di serraggio utilizzando la chiave a due fori (24).
  ▶ Verificare che la fresa a disco sia montata correttamente e possa ruotare liberamente.
• Richiudere la piastra di base (34). Accertarsi che il disco di bloccaggio (32) sia posizionato sulla piastra di base.
• Stringere la vite di serraggio (33).
  ▶ Verificare che la piastra di base (34) sia bloccata saldamente.

Aspirazione polvere/aspirazione trucioli

Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per

52 | Italiano

la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.

Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
• Provvedere ad una buona aerazione del posto di lavoro.
• Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel vostro Paese per i materiali da lavorare.

▶ Evitare accumuli di polvere nella postazione di lavoro. Le polveri si possono incendiare facilmente.

All'occorrenza, pulire il manicotto di aspirazione (22). A tal fine, aprire la piastra di base (34) (vedi «Inserimento/sostituzione di frese a disco (vedere figg. A-B)», Pagina 51) e prelevare il manicotto di aspirazione.

Aspirazione esterna (vedere la pagina degli accessori)

Ruotandolo leggermente, inserire il manicotto di un tubo flessibile di aspirazione (accessorio) sul manicotto di aspirazione (22). Collegare il tubo flessibile di aspirazione a un aspiratore.

L'aspiratore deve essere adatto al materiale da lavorare. Se occorre aspirare polveri particolarmente nocive per la salute, cancerogene o asciutte, utilizzare un aspiratore speciale.

Aspirazione propria con sacchetto raccoglipolvere (vedere la pagina degli accessori)

In caso di lavori di fresatura meno impegnativi, è possibile utilizzare il sacchetto raccoglipolvere (23).

Ruotandolo leggermente, inserire il manicotto del sacchetto raccoglipolvere (23) sul manicotto di aspirazione (22).

Svuotare per tempo il sacchetto raccoglipolvere (23), per mantenere un'ottimale raccolta della polvere.

A tal fine, prelevare il sacchetto raccoglipolvere (23), aprire la chiusura lampo e svuotare il sacchetto.

Uso

Regolazione della profondità di fresatura

MAX D 5 20 10 0 (19)

Con la manopola (19) è possibile fissare la profondità di fresatura. La manopola dispone di altezze di innesto per sei dimensioni di tassello piatto.

Associazione delle altezze di innesto a tasselli piatti e profondità di fresatura:

Altezza di innesto Tassello piatto Profondità di fre-satura in mm^4)
0 N. 0 8
10 N. 10 10
20 N. 20 12,3
S Simplex 13
D Duplex 14,7
MAX – 22

A) Ottenuto con fresa a disco del diametro di 105 mm Qualora si utilizzassero frese a disco riaffilate o frese a disco di diametro inferiore (<105 mm), potrebbe essere necessario regolare di conseguenza la profondità di fresatura. A tal fine, allentare il dado di bloccaggio (20). Ruotando la vite di regolazione (21) in senso orario è possibile ridurre la profondità di fresatura, mentre per aumentarla occorre ruotare la vite in senso antitorario. Verificare la profondità di fresatura impostata eseguendo delle fresature di prova. Successivamente, riavvitare saldamente il dado di bloccaggio (20).

Impostazione della guida regolabile in altezza

Con la guida regolabile in altezza (9) è possibile fissare la distanza tra il lato superiore del pezzo in lavorazione e la scanalatura da fresare.

Per il montaggio della guida regolabile in altezza (9), posizionarla sulla guida angolare (18) e ruotarla all'interno della guida di quest'ultima utilizzando la manopola (8).

Avvertenza: eseguire le operazioni di montaggio senza esercitare forza! Nella posizione corretta, la guida (9) scorrerà senza problemi.

(12) (4) (8) (9)

Per mezzo della manopola (8), impostare la distanza desiderata sulla scala di altezza (4). In seguito, stringere la leva di serraggio (12).

Affinché la scanalatura sia posizionata al centro di un pezzo in lavorazione, la guida regolabile in altezza andrà impostata a metà spessore del pezzo stesso.

Esempio: con un pezzo in lavorazione dello spessore di 18 mm, impostare un'altezza sulla scala pari a 9 mm.

Per prelevare la guida regolabile in altezza (9), allentare la leva di serraggio (12) e, utilizzando la relativa manopola (8), ruotare la guida verso l'alto per estrarla dalla guida angolare (18).

Impostazione dell'angolo di fresatura

La guida angolare (18) consente di eseguire agevolmente fresature in corrispondenza di tagli obliqui.

(3) (18)

Per regolare la guida angolare (18), allentare la leva di serraggio (3). Inclinare la guida angolare fino a impostare l'angolo desiderato sulla scala angolare (5) (a 0°, 30°, 45°, 60° e 90° si trovano i punti di innesto). In seguito, stringere la leva di serraggio (3).

Dopo la regolazione dell'angolo di fresatura, accertarsi che né la guida regolabile in altezza (9) né la piastra porta-accessori (17) si trovino nella zona di uscita della fresa a disco. A scopo di verifica, tenendo spento l'elettroutensile, premere l'uscita della fresa ad es. contro il bordo di un tavolo finché la fresa a disco non risulta visibile. La fresa a disco, alla sua estensione massima, non deve entrare a contatto con la guida regolabile in altezza (9) né con la piastra porta-accessori (17).

Messa in funzione

Rimuovere la batteria prima di effettuare qualsiasi intervento sull'elettroutensile (per es. manutenzione, sostituzione dell'accessorio ecc.). Se l'interruttore di avvio/arresto viene azionato involontariamente, sussiste il pericolo di lesioni.
L'elettroutensile può essere acceso unicamente quando la piastra di base (34) è bloccata saldamente con la vite di serraggio (33) e il disco di bloccaggio (32).
▶ Prima dell'accensione, verificare che il reset automatico dell'unità motore sia perfettamente funzionante.

Premere l'uscita della fresa ad es. contro il bordo di un tavolo, finché la fresa a disco non risulta visibile. Se la pressione diminuisce, ritrarre completamente la fresa a disco nella piastra di base.

Avvio/arresto

Per accendere l'elettroutensile, premere l'interruttore di avvio/arresto (2) in avanti e premerlo anteriormente in basso per bloccarlo.

Per spegnere l'elettroutensile, premere l'interruttore di avvio/arresto (2) indietro, in modo da farlo tornare nella posizione di spegnimento.

Protezione contro il riavvio accidentale

La protezione contro un riavvio accidentale impedisce l'avviamento incontrollato dell'elettroutensile dopo un'interruzione dell'alimentazione di corrente.

Per rimettere in funzione l'elettroutensile, portare l'interruttore di avvio/arresto (2) in posizione di spegnimento e riaccendere l'elettroutensile.

Avviamento dolce

L'avviamento dolce elettronico limita il momento di coppia durante la fase della messa in esercizio aumentando la durata del motore.

Avvertenze operative

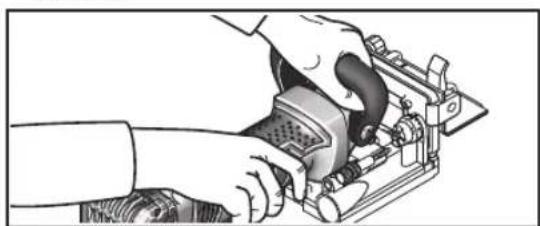

Durante il lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Con entrambe le mani l'elettroutensile viene condotto in modo più sicuro.
▶ Non avvicinare le mani all'area di fresatura né alla fresa a disco.

Durante il lavoro, tenere una mano sull'impugnatura (1) e l'altra mano sull'impugnatura supplementare (15).

Avvicinare l'elettroutensile al pezzo in lavorazione solo se è in funzione. In caso contrario vi è il pericolo di

54 | Italiano

provocare un contraccolpo se l'utensile ad innesto si in- ceppa nel pezzo in lavorazione.

Eseguire l'operazione di fresatura operando con un avanzamento uniforme.

Fissaggio della posizione di fresatura

La marcatura centrale verticale (11) della guida angolare e in altezza indica il centro della fresatura (perpendicolare alla fresa a disco). La larghezza massima della fresatura è indicata dalle due marcature (10) sulla guida regolabile in altezza (9).

La marcatura centrale orizzontale (6) sulla piastra di base, indicante il centro orizzontale della fresa a disco, è utile per il posizionamento in altezza.

Sulla carcassa dell'elettroutensile, la freccia (13) indica il senso di rotazione della fresa a disco.

Fresatura di giunzioni di scanalature

Esempi dei seguenti tipi di giunzione sono riportati sulle pagine con rappresentazioni grafiche:

• Giunzioni angolari: con guida angolare, vedere fig. C, con guida regolabile in altezza, vedere fig. D
• Giunzioni oblique: con guida angolare, vedere fig. E, con guida regolabile in altezza, vedere fig. F
• Giunzioni longitudinali e trasversali: con guida angolare, vedere fig. G, con guida regolabile in altezza, vedere fig. H
• Giunzioni per telai: vedere fig. I
• Giunzioni a centro parete: vedere fig. J

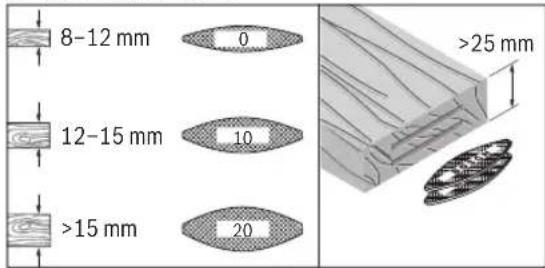

Scelta del tassello piatto

8-12 mm 0 12-15 mm 10 >15 mm 20 >25 mm

Per una giunzione resistente, utilizzare i tasselli piatti più grandi (lamelle). Bosch offre tasselli piatti adatti nel suo programma di accessori (vedere la pagina degli accessori in fondo alle istruzioni per l'uso).

Fresatura di pezzi in lavorazione sottili (vedere fig. K)

Per la fresatura di pezzi in lavorazione con uno spessore inferiore a 16 mm, inserire la piastra porta-accessori (17) sulla guida angolare (18). In questo modo, si garantisce che la scanalatura non sia troppo vicina al lato superiore del pezzo in lavorazione. Quando si calcola la posizione di fresatura orizzontale, prestare attenzione allo spessore della piastra porta-accessori.

Utilizzare la piastra porta-accessori (17) anche in caso di giunzioni oblique su pezzi in lavorazione sottili, per evitare che la scanalatura diventi eccessivamente profonda.

Fresatura di pezzi in lavorazione di piccole dimensioni

In caso di fresatura di pezzi in lavorazione di piccole dimensioni, utilizzare se possibile la guida regolabile in altezza (9). Accertarsi che le marcature poste al di sopra di essa per la larghezza massima della fresa (10) siano posizionate all'interno del pezzo in lavorazione.

Manutenzione ed assistenza

Manutenzione e pulizia

▶ Prima di qualsiasi intervento sull'elettroutensile (ad es. per manutenzione, sostituzione dell'accessorio ecc.), prelevare la batteria. Qualora l'interruttore di avvio/arresto venga premuto inavvertitamente, vi è rischio di lesioni.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite l'elettroutensile e le fessure di ventilazione.

All'occorrenza, pulire e lubrificare le guide. A tal fine, utilizza-re esclusivamente olio non resinoso (ad es. olio per macchi-ne da cucire).

Regolazione della leva di serraggio

All'occorrenza, è possibile regolare la forza di serraggio della leva di serraggio (3) e della leva di serraggio (12). A tal fine, allentare la leva di serraggio e svitarla. Posizionare la leva di serraggio sfalsata di almeno 30° in senso antiorario e riavvitarla.

Servizio di assistenza e consulenza tecnica

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione e alla manutenzione del Vostro prodotto nonché concernenti i pezzi di ricambio. Disegni in vista esplosa e informazioni relative ai pezzi di ricambio sono consultabili anche sul sito www.bosch-pt.com

Il team di consulenza tecnica Bosch sarà lieto di rispondere alle Vostre domande in merito ai nostri prodotti e accessori. In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione dell'elettroutensile.

Italia

Tel.: [phone]

E-Mail: [e-mail]

Per ulteriori indirizzi del servizio assistenza consultare:

Le batterie al litio consigliate sono soggette ai requisiti di legge relativi alle merci pericolose. Le batterie possono essere trasportate su strada dall'utilizzatore senza ulteriori precauzioni.

In caso di spedizione tramite terzi (ad es. per via aerea o tramite spedizioniere), devono essere rispettati requisiti specifici per l'imballaggio e l'etichettatura. In tale caso, per la preparazione dell'articolo da spedire si deve consultare uno specialista in merci pericolose.

Inviare le batterie soltanto se la relativa carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria in modo che non possa spostarsi nell'imballaggio. Andranno altresì rispettate eventuali ulteriori norme nazionali complementari.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie/pile tra i rifiuti domestici!

Solo per i Paesi UE:

Ai sensi della Direttiva Europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e del suo recepimento nel diritto nazionale, gli elettroutensili non più utilizzabili e, ai sensi della Direttiva Europea 2006/66/CE, le batterie/le pile difettose o esauste, andranno raccolti separata-mente e riciclati nel rispetto dell'ambiente.

In caso di smaltimento improprio, le apparecchiature elettriche ed elettroniche potrebbero avere effetti nocivi sull'ambiente e sulla salute umana a causa della possibile presenza di sostanze nocive.

Batterie/pile:

Attenersi alle avvertenze riportate al paragrafo «Trasporto» (vedi «Trasporto», Pagina 54).

Nederlands
