BEDIENUNGSANLEITUNG GFF 18V-22 Professional BOSCH

de Originalbetriebsanleitung

en Original instructions

fr Notice originale

es Manual original

pt Manual original

Deutsch......Seite 7

English Page 15

Français......Page 22

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse

bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

▶ Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
▶ Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
▶ Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
▶ Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
▶ Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

▶ Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
▶ Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
▶ Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

8 | Deutsch

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
▶ Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
▶ Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Verwendung und Behandlung des Akkuwerkzeugs

Laden Sie die Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
▶ Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
▶ Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

Service

▶ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Flachdübelfräsen

▶ Scheibenfräser müssen mindestens für die auf dem Elektrowerkzeug angegebene Drehzahl ausgelegt sein. Mit Überdrehzahl laufende Scheibenfräser können auseinander fliegen und Verletzungen verursachen.
▶ Verwenden Sie immer die Schutzhaube. Eine Schutzhaube schützt den Benutzer vor abgebrochenen Teilen des Scheibenfräsers und vor unabsichtlicher Berührung des Fräsers.
▶ Verwenden Sie immer Scheibenfräser in der richtigen Größe und mit passender Aufnahmebohrung. Scheibenfräser, die nicht zu den Montageteilen der Fräse passen, laufen unrund und führen zum Verlust der Kontrolle.
Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
▶ Kommen Sie mit Ihren Händen nicht in den Fräsbe-reich und an den Fräser. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff. Wenn beide Hände die Fräse hal- ten, können diese nicht vom Fräser verletzt werden.
Fräsen Sie nie über Metallgegenstände, Nägel oder Schrauben. Der Fräser kann beschädigt werden und zu erhöhten Vibrationen führen.
▶ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.
▶ Verwenden Sie keine stumpfen oder beschädigten Fräser. Stumpfe oder beschädigte Fräser verursachen eine erhöhte Reibung, können eingeklemmt werden und führen zu Unwucht.
▶ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie stets den mit dem Elektrowerkzeug mitgelieferten Zusatzgriff. Der Verlust der Kontrolle kann zu Verletzungen führen.
▶ Verwenden Sie nur die in dieser Betriebsanleitung aufgeführten Einsatzwerkzeuge. Verwenden Sie keine Trennscheiben oder Kreissägeblätter.
Überprüfen Sie vor der Inbetriebnahme den festen Sitz des Scheibenfräsers.

Drücken Sie die Spindel-Arretiertaste nur bei Stillstand des Elektrowerkzeugs. Das Elektrowerkzeug kann sonst beschädigt werden.
Benutzen Sie das Elektrowerkzeug nur mit montierter Rutschsicherung. Damit wird ein präzises Arbeiten mit dem Elektrowerkzeug sichergestellt.
Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Der Akku kann brennen oder explodieren. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
- Ändern und öffnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.
▶ Durch spitze Gegenstände wie z. B. Nagel oder Schraubenzieher oder durch äußere Krafteinwirkung kann der Akku beschädigt werden. Es kann zu einem internen Kurzschluss kommen und der Akku brennen, rauchen, explodieren oder überhitzen.
▶ Verwenden Sie den Akku nur in Produkten des Herstellers. Nur so wird der Akku vor gefährlicher Überlastung geschützt.

Schützen Sie den Akku vor Hitze, z. B. auch vor dauernder Sonneneinstrahlung, Feuer, Schmutz, Wasser und Feuchtigkeit. Es besteht Explosions- und Kurzschlussgefahr.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Betriebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Herstellen von Nuten für Flachdübelverbindungen in Spanplatten, Hart- und Weichholz, Sperrholz und Faserplatten.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugs auf der Grafikseite.

(1) Handgriff (isolierte Grifffläche)
(2) Ein-/Ausschalter

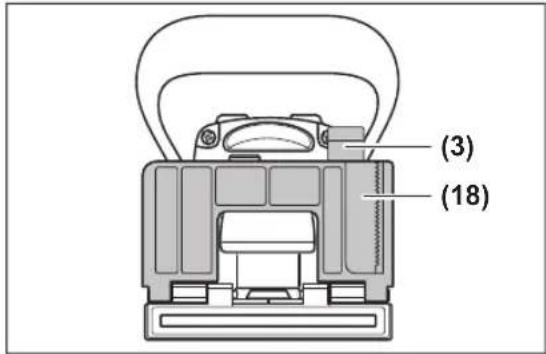

(3) Klemmhebel des Winkelanschlags
(4) Höhenskala
(5) Winkelskala
(6) Mittenmarkierung horizontal
(7) Rutschsicherung

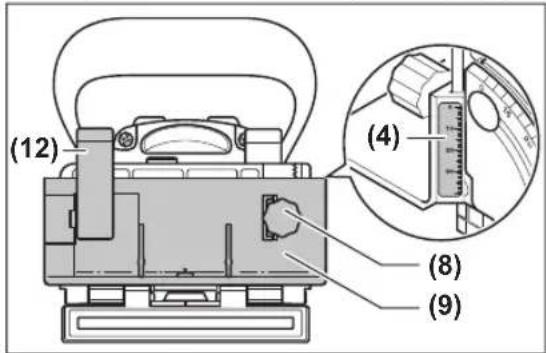

(8) Drehknopf des höhenverstellbaren Anschlags

(9) Höhenverstellbarer Anschlag
(10) Markierung Fräserbreite
(11) Mittenmarkierung vertikal
(12) Klemmhebel des höhenverstellbaren Anschlags
(13) Drehrichtungspfeil am Gehäuse
(14) Spindel-Arretiertaste
(15) Zusatzgriff (isolierte Grifffläche)
(16) Akku ^a)
(17) Aufsteckplatte
(18) Winkelanschlag
(19) Drehknopf der Frästiefeneinstellung
(20) Sicherungsmutter der Frästiefeneinstellung
(21) Justageschraube der Frästiefeneinstellung
(22) Absaugstutzen
(23) Staubbeutel
(24) Zweilochschlüssel
(25) Spannmutter
(26) Scheibenfräser
(27) Drehrichtungspfeil des Scheibenfräsers
(28) Zentrierbund am Aufnahmeflansch
(29) Aufnahmeflansch
(30) Frässpindel
(31) Drehrichtungspfeil der Frässpindel
(32) Sicherungsscheibe der Grundplatte
(33) Klemmschraube der Grundplatte
(34) Grundplatte
(35) Akku-Entriegelungstaste ^a)
a) Dieses Zubehör gehört nicht zum Standard-Lieferumfang. Der Lieferumfang ist auf der Verpackung angegeben.

Technische Daten

Flachdübelfräse GFF 18V-22
Sachnummer		3 601 F20 1..
Nennspannung V= 18
Bemessungs-LeerlaufdrehzalA)	min ^-1	11000
Frästiefe max.B)	mm 22
Spindelgewinde mm M10 x 1,25
Durchmesser Scheibenfräser-bohrung	mm 22
Durchmesser Scheibenfräser max.	mm 105
Stärke Scheibenfräser max. mm 4
Gewicht entsprechend EPTA-Procedure 01:2014C)	kg 3,0–4,0
empfohlene Umgebungstem-peratur beim Laden	°C 0...+35

10 | Deutsch

Flachdübelfräse GFF 18V-22

erlaubte Umgebungstemperatur bei Betrieb ^D und bei Lage-rung	°C -15...+50
empfohlene Akkus GBA 18V...	ProCORE18V...
empfohlene Ladegeräte GAL 18...	GAX 18...GAL 36...

A) Die tatsächliche Leerlaufdrehzahl darf die Bemessungs-Leerlaufdrehzahl nicht überschreiten und ist daher niedriger.

B) erreicht mit Scheibenfräser mit 105 mm Durchmesser

C) abhängig vom verwendeten Akku

D) eingeschränkte Leistung bei Temperaturen < 0 °C

Werte können je nach Produkt variieren und Anwendungs- sowie Umweltbedingungen unterliegen. Weitere Informationen unter www.bosch-professional.com/wac.

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend EN 60745-2-19.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 80 dB(A); Schallleistungspegel 91 dB(A). Unsicherheit K = 3 dB.

Gehörschutz tragen!

Schwingungsgesamtwerte a_n (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 60745-2-19: a_n < 2,5m / s^2 , K = 1,5m / s^2 .

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Akku

Bosch verkauft Akku-Elektrowerkzeuge auch ohne Akku. Ob im Lieferumfang Ihres Elektrowerkzeugs ein Akku enthalten ist, können Sie der Verpackung entnehmen.

Akku laden

Benutzen Sie nur die in den technischen Daten aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei Ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmt.

Hinweis: Li-Ionen-Akkus werden aufgrund internationaler Transportvorschriften teilgeladen ausgeliefert. Um die volle Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig auf.

Akku einsetzen

Schieben Sie den geladenen Akku in die Akku-Aufnahme, bis dieser eingerastet ist.

Akku entnehmen

Hinweis: Nehmen Sie den Akku nur bei ausgeschaltetem Elektrowerkzeug ab.

Zur Entnahme des Akkus drücken Sie die Akku-Entriege-lungstaste und ziehen den Akku heraus. Wenden Sie dabei keine Gewalt an.

Der Akku verfügt über 2 Verriegelungsstufen, die verhindern sollen, dass der Akku beim unbeabsichtigten Drücken der Akku-Entriegelungstaste herausfällt. Solange der Akku im Elektrowerkzeug eingesetzt ist, wird er durch eine Feder in Position gehalten.

Akku-Ladezustandsanzeige

Die grünen LEDs der Akku-Ladezustandsanzeige zeigen den Ladezustand des Akkus an. Aus Sicherheitsgründen ist die Abfrage des Ladezustands nur bei Stillstand des Elektrowerkzeuges möglich.

Drücken Sie die Taste für die Ladezustandsanzeige oder K , um den Ladezustand anzuzeigen. Dies ist auch bei abgenommenem Akku möglich.

Leuchtet nach dem Drücken der Taste für die Ladezustandsanzeige keine LED, ist der Akku defekt und muss ausgetauscht werden.

Akku-Typ GBA 18V...

LED Kapazität

Dauerlicht 3× grün 60–100 %

Dauerlicht 2× grün 30–60 %

Dauerlicht 1× grün 5–30 %

Blinklicht 1× grün 0–5 %

Akku-Typ ProCORE18V...

LED Kapazität

Dauerlicht 5× grün 80-100 %

Dauerlicht 4× grün 60-80 %

LED Kapazität

Dauerlicht 3× grün 40-60%
Dauerlicht 2× grün 20-40%
Dauerlicht 1× grün 5-20%
Blinklicht 1× grün 0-5%

Hinweise für den optimalen Umgang mit dem Akku

Schützen Sie den Akku vor Feuchtigkeit und Wasser.

Lagern Sie den Akku nur im Temperaturbereich von -20^ bis 50^ . Lassen Sie den Akku z.B. im Sommer nicht im Auto liegen.

Reinigen Sie gelegentlich die Lüftungsschlitze des Akkus mit einem weichen, sauberen und trockenen Pinsel.

Eine wesentlich verkürzte Betriebszeit nach der Aufladung zeigt an, dass der Akku verbraucht ist und ersetzt werden muss.

Beachten Sie die Hinweise zur Entsorgung.

Montage

Scheibenfräser einsetzen/wechseln (siehe Bilder A-B)

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.). Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
▶ Zum Einsetzen und Wechseln von Scheibenfräsern wird das Tragen von Schutzhandschuhen empfohlen.
▶ Schützen Sie Scheibenfräser vor Stoß und Schlag.

Das Elektrowerkzeug kann mit dem Bosch-

Scheibenfräser 3 608 641 013 (Durchmesser 105 mm) oder einem handelsüblichen Scheibenfräser mit gleichem oder kleinerem Durchmesser (<105 mm) betrieben werden.

• Stellen Sie gegebenenfalls den Winkelanschlag (18) auf 0° (siehe „Fräswinkel einstellen“, Seite 12) und den höhenverstellbaren Anschlag (9) auf maximale Höhe (siehe „Höhenverstellbaren Anschlag einstellen“, Seite 12).
• Drehen Sie das Elektrowerkzeug mit der Grundplatte (34) nach oben.
• Lösen Sie die Klemmschraube (33) mit ca. 3 Umdrehungen.
• Klappen Sie die Grundplatte (34) nach oben. Halten Sie das Elektrowerkzeug so, dass die Grundplatte nicht zurückklappt.
• Drücken Sie die Spindel-Arretiertaste (14) und halten Sie diese gedrückt.
• Lösen Sie die Spannmutter (25) mit dem mitgelieferten Zweilochschlüssel (24) und nehmen Sie sie ab.
• Entnehmen Sie gegebenenfalls den vorhandenen Scheibenfräser (26) und reinigen Sie ihn.

• Entnehmen Sie gegebenenfalls den vorhandenen Aufnahmeflansch (29) und reinigen Sie ihn.

• Setzen Sie den Aufnahmeflansch (29) so auf die Frässpindel (30), dass der Zentrierbund (28) (Durchmesser 22 mm) oben liegt. Der Aufnahmeflansch muss auf dem Zweikant der Frässpindel einrasten (Verdrehsicherung).

• Legen Sie den sauberen Scheibenfräser (26) wie im Bild gezeigt so auf den Aufnahmeflansch (29), dass der Drehrichtungspfeil (27) auf dem Scheibenfräser sichtbar ist und mit dem Drehrichtungspfeil der Frässpindel (31) übereinstimmt. Die Aufnahmebohrung des Scheibenfräsers muss auf dem Zentrierbund (28) des Aufnahmeflansches einrasten.
• Schrauben Sie die Spannmutter (25) auf die Frässpindel (30) auf. Ziehen Sie die Spannmutter bei gedrückter Spindel-Arretiertaste (14) kräftig mit dem Zweilochschlüssel (24) an.

Prüfen Sie, ob der Scheibenfräser richtig montiert ist und sich frei drehen kann.
- Klappen Sie die Grundplatte (34) zu. Achten Sie darauf, dass die Sicherungsscheibe (32) über der Grundplatte liegt.
– Ziehen Sie die Klemmschraube (33) an.
▶ Prüfen Sie, ob die Grundplatte (34) sicher arretiert ist.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine für das Material geeignete Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

▶ Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich leicht entzünden.

Reinigen Sie bei Bedarf den Absaugstutzen (22). Klappen Sie dazu die Grundplatte (34) auf (siehe „Scheibenfräser einsetzen/wechseln (siehe Bilder A–B)“, Seite 11) und ziehen Sie den Absaugstutzen ab.

Fremdabsaugung (siehe Zubehörseite)

Stecken Sie den Stutzen eines Absaugschlauches (Zubehör) leicht drehend auf den Absaugstutzen (22). Schließen Sie den Absaugschlauch an einen Staubsauger an.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

12 | Deutsch

Verwenden Sie beim Absaugen von besonders gesundheitsgefährdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

Eigenabsaugung mit Staubbeutel (siehe Zubehörseite)

Bei kleineren Fräsarbeiten können Sie den Staubbeutel (23) verwenden.

Stecken Sie den Stutzen des Staubbeutels (23) leicht drehend auf den Absaugstutzen (22).

Leeren Sie den Staubbeutel (23) rechtzeitig, damit die Staubaufnahme optimal erhalten bleibt.

Ziehen Sie dazu den Staubbeutel (23) ab, öffnen Sie den Reißverschluss und entleeren Sie den Staubbeutel.

Betrieb

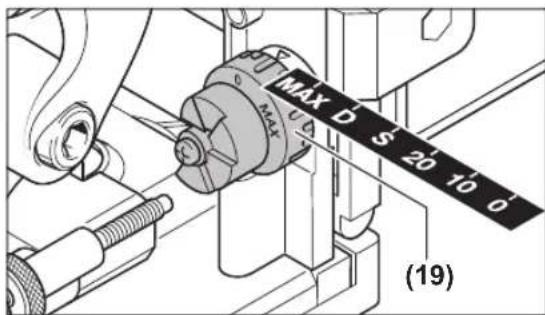

Frästiefe einstellen

Mit dem Drehknopf (19) können Sie die Frästiefe festlegen. Der Drehknopf hat für sechs Flachdübelgrößen Einrasthöhen.

Zuordnung der Einrasthöhen zu Flachdübeln und Frästiefen:

Einrasthöhe Flachdübel Frästiefe in mm		A)
0 Nr. 08
10 Nr. 10 10
20 Nr. 20 12,3
S Simplex 13
D Duplex 14,7
MAX - 22

A) erreicht mit Scheibenfräser mit 105 mm Durchmesser Bei Verwendung von nachgeschärften Scheibenfräsern oder Verwendung von Scheibenfräsern mit kleinerem Durchmes- ser (<105 mm) muss die Frästiefe eventuell nachjustiert werden. Lösen Sie dazu die Sicherungsmutter (20). Durch Drehen der Justageschraube (21) im Uhrzeigersinn können Sie die Frästiefe verringern bzw. durch Drehen gegen den Uhrzeigersinn vergrößern. Überprüfen Sie die eingestellte Frästiefe durch Probefräsungen. Drehen Sie anschließend die Sicherungsmutter (20) wieder gut fest.

Höhenverstellbaren Anschlag einstellen

Mit dem höhenverstellbaren Anschlag (9) können Sie den Abstand zwischen der Werkstückoberseite und der zu fräsenden Nut festlegen.

Zur Montage des höhenverstellbaren Anschlags (9) setzen Sie diesen auf den Winkelanschlag (18) und drehen ihn mit dem Drehknopf (8) in die Führung am Winkelanschlag hinein.

Hinweis: Wenden Sie bei der Montage keine Gewalt an! In der richtigen Position läuft der Anschlag (9) leichtgängig.

(12) (4) (8) (9)

Stellen Sie mithilfe des Drehknopfes (8) den gewünschten Abstand an der Höhenskala (4) ein. Ziehen Sie dann den Klemmhebel (12) an.

Damit die Nut in der Mitte eines Werkstückes positioniert wird, müssen Sie den höhenverstellbaren Anschlag auf die Hälfte der Werkstückstärke einstellen.

Beispiel: Bei einem 18 mm starken Werkstück stellen Sie an der Höhenskala 9 mm ein.

Zum Abnehmen des höhenverstellbaren Anschlags (9) lösen Sie den Klemmhebel (12) und drehen den Anschlag mit dem Drehknopf (8) nach oben aus dem Winkelanschlag (18) heraus.

Fräswinkel einstellen

Der Winkelanschlag (18) ermöglicht das einfache Fräsen an Gehrungen.

(3) (18)

Zum Verstellen des Winkelanschlags (18) lösen Sie den Klemmhebel (3). Kippen Sie den Winkelanschlag, bis der gewünschte Winkel auf der Winkelskala (5) eingestellt ist (bei 0°, 30°, 45°, 60° und 90° befinden sich Einrastpunkte). Ziehen Sie dann den Klemmhebel (3) an.

Achten Sie darauf, dass sich nach dem Verstellen des Fräswinkels weder der höhenverstellbare Anschlag (9) noch die Aufsteckplatte (17) im Aus-

trittsbereich des Scheibenfräsers befinden. Drücken Sie zur Überprüfung bei ausgeschaltetem Elektrowerkzeug den Fräseraustritt z. B. gegen eine Tischkante, bis der Scheibenfräser sichtbar wird. Der maximal ausgefahrene Scheibenfräser darf den höhenverstellbaren Anschlag (9) bzw. die Aufsteckplatte (17) nicht berühren.

Inbetriebnahme

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.). Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
Das Elektrowerkzeug darf nur eingeschaltet werden, wenn die Grundplatte (34) mit der Klemmschraube (33) und der Sicherungsscheibe (32) sicher arretiert ist.
Prüfen Sie vor dem Einschalten, ob die selbsttätige Rückstellung der Motoreinheit einwandfrei funktioniert. Drücken Sie den Fräseraustritt z. B. gegen eine Tischkante, bis der Scheibenfräser sichtbar wird. Bei nachlassendem Druck muss der Scheibenfräser vollständig in die Grundplatte zurückgezogen werden.

Ein-/Ausschalten

Zum Einschalten des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter (2) nach vorn und drücken ihn zum Arretieren vorn herunter.

Zum Ausschalten des Elektrowerkzeugs drücken Sie hinten auf den Ein-/Ausschalter (2), sodass dieser in die Aus-Position zurückspringt.

Wiederanlaufschutz

Der Wiederanlaufschutz verhindert das unkontrollierte Anlaufen des Elektrowerkzeuges nach einer Unterbrechung der Stromzufuhr. Zur Wiederinbetriebnahme bringen Sie den Ein-/Ausschalter (2) in die ausgeschaltete Position und schalten das Elektrowerkzeug erneut ein.

Sanftanlauf

Der elektronische Sanftanlauf begrenzt das Drehmoment beim Einschalten und erhöht die Lebensdauer des Motors.

Arbeitshinweise

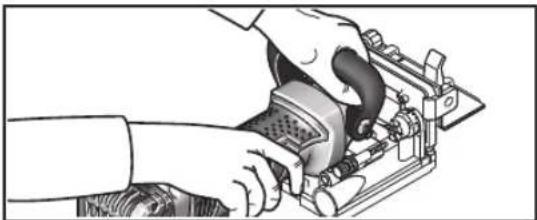

▶ Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
- Kommen Sie mit Ihren Händen nicht in den Fräsbe-reich und an den Scheibenfräser.

Halten Sie beim Arbeiten mit der einen Hand den Handgriff (1), mit der anderen Hand den Zusatzgriff (15).

Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

Führen Sie den Fräsvorgang mit gleichmäßigem Vorschub aus.

Fräsposition festlegen

Die vertikale Mittenmarkierung (11) am Winkel- und Höhenanschlag zeigt die Mitte der Fräsung (senkrecht zum Scheibenfräser). Die maximale Breite der Fräsung wird durch die beiden Markierungen (10) am höhenverstellbaren Anschlag (9) angezeigt.

Bei der Höhenpositionierung hilft die horizontale Mittenmarkierung (6) an der Grundplatte, die die horizontale Mitte des Scheibenfräsers anzeigt. Auf dem Gehäuse des Elektrowerkzeugs zeigt der Pfeil (13) die Drehrichtung des Scheibenfräsers an.

Nutverbindungen fräsen

Beispiele für die folgenden Verbindungsarten finden Sie auf den Grafikseiten:

• Eckverbindungen: mit Winkelanschlag siehe Bild C, mit höhenverstellbarem Anschlag siehe Bild D
  – Gehrungsverbindungen: mit Winkelanschlag siehe Bild E, mit höhenverstellbarem Anschlag siehe Bild F
• Längs- und Querverbindungen: mit Winkelanschlag siehe Bild G, mit höhenverstellbarem Anschlag siehe Bild H
• Rahmenverbindungen: siehe Bild I
• Mittelwandverbindungen: siehe Bild J

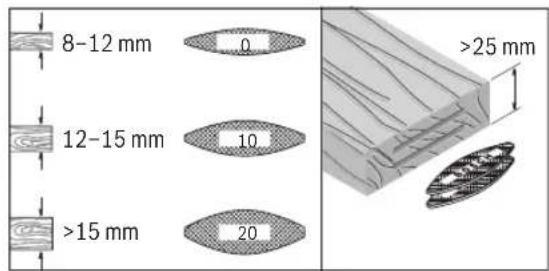

Flachdübel auswählen

8-12 mm 12-15 mm >15 mm 0 10 20 >25 mm

Verwenden Sie für eine solide Verbindung die größtmöglichen Flachdübel (Lamellen). Bosch bietet entsprechende Flachdübel in seinem Zubehörprogramm an (siehe Zubehörseite am Ende der Betriebsanleitung).

14 | Deutsch

Dünne Werkstücke fräsen (siehe Bild K)

Stecken Sie für das Fräsen von Werkstücken unter 16 mm Stärke die Aufsteckplatte (17) auf den Winkelanschlag (18). So ist gewährleistet, dass die Nut nicht zu nah an der Werkstückoberseite liegt. Beachten Sie bei der Berechnung der horizontalen Fräsposition die Stärke der Aufsteckplatte. Verwenden Sie die Aufsteckplatte (17) auch bei Gehrungsverbindungen an dünnen Werkstücken, damit die Nut nicht zu tief wird.

Schmale Werkstücke fräsen

Verwenden Sie beim Fräsen schmaler Werkstücke nach Möglichkeit den höhenverstellbaren Anschlag (9). Achten Sie darauf, dass die darauf befindlichen Markierungen der maximalen Fräserbreite (10) innerhalb des Werkstückes liegen.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigen des Ein-/Ausschalters besteht Verletzungsgefahr.
▶ Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Reinigen und schmieren Sie bei Bedarf die Führungen. Verwenden Sie dazu ausschließlich nicht verharzendes Öl (z. B. Nähmaschinenöl).

Klemmhebel nachspannen

Sie können die Spannkraft der Klemmhebel (3) und (12) bei Bedarf nachstellen. Lösen Sie dazu die Klemmhebel und schrauben Sie sie ab. Setzen Sie die Klemmhebel mindestens 30° gegen den Uhrzeigersinn versetzt auf und schrauben Sie sie wieder an.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge Zur Luhne 2

37589 Kalefeld - Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail] Unter www.bosch-pt.de können Sie online Ersatzteile be- stellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Die empfohlenen Li-Ionen-Akkus unterliegen den Anforderungen des Gefahrgutrechts. Die Akkus können durch den Benutzer ohne weitere Auflagen auf der Straße transportiert werden.

Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen an Verpackung und Kennzeichnung zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden.

Versenden Sie Akkus nur, wenn das Gehäuse unbeschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt. Bitte beachten Sie auch eventuelle weiterführende nationale Vorschriften.

Entsorgung

Elektrowerkzeuge, Akkus, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m ^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elek-

tro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet.

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

Akkus/Batterien: Li-Ion:

Bitte beachten Sie die Hinweise im Abschnitt Transport (siehe „Transport“, Seite 14).

English

Safety Instructions

Konstant lys 3 × grøn 60–100 %

Konstant lys 2 × grøn 30–60 %

Konstant lys 1 × grøn 5–30 %

Blinkende lys 1 × grøn 0–5 %

Akku-type ProCORE18V...

LED Kapacitet

Konstant lys 5 × grøn 80–100 %

Konstant lys 4 × grøn 60–80 %

Konstant lys 3 × grøn 40–60 %

Konstant lys 2 × grøn 20-40 %

Konstant lys 1 × grøn 5–20 %

Blinkende lys 1 × grøn 0–5 %

Fast ljus 3 × grönt 60–100 %

Fast ljus 2 × grönt 30–60 %

Fast ljus 1 × grönt 5–30 %

Blinkande ljus 1 × grönt 0–5 %

Batterityp ProCORE18V...

LED Kapacitet

Fast ljus 5 × grönt 80–100 %

Fast ljus 4 × grönt 60–80 %

Fast ljus 3 × grönt 40–60 %

Fast ljus 2 × grönt 20–40 %

Fast ljus 1 × grönt 5–20 %

Blinkande ljus 1 × grönt 0–5 %

Sekundär-/primärbatterier:

Li-jon:

	mm ^A)
0 Nr. 08
10 Nr. 10 10
20 Nr. 20 12,3
S Simplex 13
D Duplex 14,7
MAX - 22

(Opladbare) batterier:

Li-ion:

Se informasjonen i avsnittet Transport (se „Transport“, Side 84).

Suomi

Turvallisuusohjeet

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

Ostale adrese servisa možete pronaći na:
