GFF 18V-22 Professional - Бұранда BOSCH - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Сымсыз ламельді ара (ламельді фрезер)
Бренд	Bosch
Модель	GFF 18V-22 Professional
Номиналды кернеу	18 В
Бос жүріс жиілігі	11 000 айн/мин
Макс. фрезерлеу тереңдігі	22 мм
Дөңгелек фрезаның макс. диаметрі	105 мм
Фрезаның тесік диаметрі	22 мм
Шпиндельдің бұрандасы	M10 x 1,25
Салмағы (EPTA 01:2014 бойынша)	3,0 – 4,0 кг
Ұсынылатын батареялар	GBA 18V..., ProCORE18V...
Ұсынылатын зарядтағыштар	GAL 18..., GAX 18..., GAL 36...
Пайдалану температурасының аралығы	-15 °C-тан +50 °C-қа дейін
Зарядтау температурасының аралығы	0 °C-тан +35 °C-қа дейін
Реттелетін бұрыштық тоқтатқыш	0°, 30°, 45°, 60°, 90° (ойықтар)
Биіктігі реттелетін тоқтатқыш	Иә, ойықты орталықтандыру үшін
Фрезерлеу тереңдігі реттелетін	6 деңгей (жалпақ дюбельдер N°0-ден MAX-ке дейін)
Қайта іске қосудан қорғаныш	Иә
Біртіндеп іске қосу	Иә
Фреза тұтқышы	Қозғалтқыш блогының автоматты қайтарылуы
Шаң сору жүйесі	Сөмке немесе шаңсорғышпен сору қосқышы
Жабдық жинағы	Дөңгелек фреза 105 мм, штифт кілті, шаң сөмкесі, бұрыштық тоқтатқыш, биіктігі реттелетін тоқтатқыш
Күтім	Тұрақты тазалау, бағыттағыштарды шайырсыз маймен майлау
Сатудан кейінгі қызмет	SAV DIRECT (онлайн қайтару), қосалқы бөлшектер bosch-pt.com сайтында

Жиі қойылатын сұрақтар - GFF 18V-22 Professional BOSCH

GFF 18V-22-дегі дөңгелек фрезаны қалай ауыстыруға болады?

Алдымен батареяны алыңыз. Негізгі пластинаны жоғары қарай бүгіңіз, шпиндельді бекіту түймесін басыңыз, штифт кілтімен қысу гайкасын босатыңыз, айналу бағытын (көрсеткілер) сақтай отырып фрезаны ауыстырыңыз, содан кейін гайканы қатайыңыз. Негізгі пластинаны бүгіп, бекітіңіз.

Бұл арамен қандай батареялар үйлесімді?

Bosch компаниясының GBA 18V және ProCORE18V батареялары ұсынылады. Тек техникалық сипаттамаларда көрсетілген зарядтағыштарды пайдаланыңыз (GAL 18..., GAX 18..., GAL 36...).

Фрезерлеу тереңдігін қалай реттеуге болады?

Тереңдікті реттеу тұтқасын (19) қажетті жалпақ дюбель өлшеміне сәйкес тоқтатқышқа бұраңыз. Тоқтатқыштар калибрленген: 0 (8 мм), 10 (10 мм), 20 (12,3 мм), S (13 мм), D (14,7 мм), MAX (22 мм). Дәл түзету үшін бекіту гайкасын (20) босатып, реттеу бұрандасын (21) бұраңыз.

Кесінді қосылысы үшін фрезерлеу бұрышын қалай реттеуге болады?

Бұрыштық тоқтатқыштың бекіту рычагын (3) босатыңыз, тоқтатқышты қажетті бұрышқа бұраңыз (ойықтар 0°, 30°, 45°, 60°, 90°), содан кейін рычагты қайта қатайтыңыз. Биіктігі реттелетін тоқтатқыш пен қыстырғыш пластина фрезаның шығуына кедергі келтірмейтінін тексеріңіз.

Биіктігі реттелетін тоқтатқышты қалай пайдалануға болады?

Тоқтатқышты (9) бұрыштық тоқтатқышқа айналмалы түйме (8) арқылы орнатыңыз. Биіктікті градуирленген шкала (4) бойынша бөлшектің қалыңдығына ойықты орталықтандыру үшін реттеңіз (мысалы, 18 мм бөлшек үшін 9 мм). Бекіту рычагын (12) қатайтыңыз. Алу үшін бұрап шығарып, тоқтатқышты жоғарыдан шығарыңыз.

Осы машинамен қандай қосылыстар жасауға болады?

Ламельді ара тік бұрышты жиек қосылыстарын, кесінді қосылыстарын, бойлық және тік қосылыстарды, жақтау типті қосылыстарды және жартылай ағаш қосылыстарды жасауға мүмкіндік береді. Әр түрі үшін нұсқаулықтағы суреттерді қараңыз.

Дұрыс жалпақ дюбель өлшемін (ламель) қалай таңдауға болады?

Мықты қосылыс үшін бөлшектің қалыңдығына сәйкес келетін ең үлкен дюбельдерді қолданыңыз. Мысалдар: қалыңдығы 8-12 мм → дюбель N°0; 12-15 мм → N°10; >15 мм → N°20; >25 мм → MAX. Bosch әртүрлі керек-жарақтарды ұсынады.

Машинаның қайта іске қосудан қорғанысы бар ма?

Иә, қайта іске қосудан қорғаныш электр қуаты үзілгеннен кейін бақыланбайтын іске қосылуды болдырмайды. Қайта іске қосу үшін ажыратқышты өшіру күйіне қойып, содан кейін қайта қосыңыз.

GFF 18V-22-ге қалай күтім жасау керек?

Кез келген күтім алдында батареяны алыңыз. Құралды және желдету саңылауларын үнемі тазалаңыз. Бағыттағыштарды шайырсыз маймен (мысалы, тігін майы) майлаңыз. Қажет болса, бекіту рычагтарын бұрап алып, солға 30° қайта орнату арқылы қатайтыңыз.

Қосалқы бөлшектер мен сатудан кейінгі қызметті қайдан табуға болады?

www.bosch-pt.com сайтында жарылған көріністер мен қосалқы бөлшектерді қараңыз. Францияда www.bosch-pt.fr сайтында SAV DIRECT нысанын пайдаланыңыз. Bosch тұтынушылар қызметіне 09 70 82 12 26 (қосымша ақысыз нөмір) немесе [e-mail] электрондық поштасы арқылы хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GFF 18V-22 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) мүше мемлекеттер аумағында

қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастап (өндіру күні зауыт тақтайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп ұшқын шықса, пайдаланбаңыз

• қатты діріл кезінде пайдаланбаңыз
• ток сымы бұзылған немесе оқшаулаусыз болса, пайдаланбаңыз – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

• тұтқасы мен корпусы бұзылған болса, өнімді пайдаланбаңыз
• Жауын-шашын кезінде сыртта пайдаланбаңыз – корпус ішіне су кірсе, құрылғыны қосушы болмаңыз.

Шекті күй белгілері

• Ток сымының тозуы немесе зақымдануы
• Өнім корпусының зақымдалуы

Қызмет көрсету түрі мен жиілігі

Әр пайдаланудан соң өнімді тазалау ұсынылады.

Сақтау

• Құрғақ жерде сақтау керек – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек.
• Сақтау кезінде температураның кенет ауытқуынан қорғау керек.
• Орамасыз сақтау мүмкін емес – сақтау шарттары туралы қосымша ақпарат алу үшін МЕМСТ 15150-69 (шарт 1) құжатын қараңыз.
• +5-ден +40 °C-қа дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 %-дан аспауы тиіс.

Тасымалдау

• Тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады – босату/жүктеу кезінде пакетті қысатын машиналарды пайдалануға рұқсат берілмейді.
• Тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) құжатын оқыңыз.
• Қоршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рұқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Жалпы электр құралды қауіпсіздік нұсқаулары

ЕСКЕРТУ

Барлық қауіпсіздік нұсқаулықтарын және

ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған электр құрал атауының желіден қуат алатын электр құралдарына (желілік кабелі бар) және аккумулятордан қуат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жұмыс орнының қауіпсіздігі

Жұмыс орнын таза және жарық ұстаңыз. Ластанған және қараңғы жайларда сәтсіз оқиғалар болуы мүмкін. Электр құрылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сұйықтық, газ немесе шаң бар болғанда. Электр құралы ұшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін. ▶ Балалар мен бақылаушыларды электр құралынан алыс ұстаңыз. Алаңдаушылық бақылау жоғалуына алып келуі мүмкін. Жабдық тұрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тұтынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай болуы тиіс. Айырды ешқашан ешқандай тәрізде өзгертпеңіз. Жерге қосылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр тұйықталуының қауіпін төмендетеді. Құбырлар, радиаторлар, плиталар мен суытқыштар сияқты жерге қосылған беттерге тимеңіз. Денеңіз жерге қосылған болса жоғары ток соғу қауіпі пайда болады. Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток соғу қауіпін жоғарылатады. Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады. Электр құралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендетеді. ▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қорғайтын өшіру құрылғысы (RCD) арқылы қорғалған тоқ желісін пайдаланыңыз. RCD пайдалану ток соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр құралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр құралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр құралын пайдалану кезінде аңсыздық ауыр жеке жарақаттануға алып келуі мүмкін.

Жеке қорғаныс құралдарын пайдаланыңыз. Әрқашан көз қорғанышын тағыңыз. Шаң маскасы, сырғанамайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғаныс құралдарын тиісті жағдайларда қолдану жеке жарақаттану қаупін азайтады. Кездейсоқ іске қосылудың алдын алу. Құралды ток көзіне және/немесе батареялар жинағына қосудан бұрын, оны көтеру немесе тасудан бұрын өшіргіш өшірулі күйде екеніне көз жеткізіңіз. Электр құралын саусағыңызды өшіргіште ұстап тасу немесе қосқышы қосулы күйде токқа қосу жазатайым оқиғаға әкелуі мүмкін. Электр құралын қосудан бұрын барлық реттеу кілттерін немесе сыналарды алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жарақатқа әкелуі мүмкін. Артық күш жұмсамаңыз. Әрқашан дұрыс тірек пен тепе-теңдікті сақтаңыз. Бұл күтпеген жағдайларда электр құралын бақылауда ұстауға мүмкіндік береді. ▶ Тиісті киім киіңіз. Бос киім мен әшекейлерді кимеңіз. Шашыңызды, киіміңізді және қолғаптарыңызды қозғалатын бөлшектерден алыс ұстаңыз. Бос киімдер, әшекейлер немесе ұзын шаш қозғалатын бөлшектерге тартылып қалуы мүмкін. ▶ Егер шаң жинау жабдықтарын қосу құрылғылары берілген болса, олардың жалғанғанына және дұрыс пайдаланылғанына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты қауіптерді азайтады. НАЗАР АУДАРЫҢЫЗ! Энергиямен жабдықтаудың толық немесе ішінара тоқтатылуы немесе энергиямен жабдықтауды басқару тізбегінің ақаулығы салдарынан электр құралының жұмысында үзіліс пайда болған жағдайда, оның бұғатталмағанына көз жеткізіп (егер болса), ажыратқышты Өшіру күйіне келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алынбалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз. ▶ Осы пайдалану жөніндегі нұсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс тұлғалар жатады. Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан тұлғаларға рұқсат етіледі. Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар, егер олардың қауіпсіздігі үшін жауапты тұлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр құралдарын пайдалану және күту

▶ Куралды аса көп жүктемеңіз. Жұмысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз. Ажыратқышы дұрыс емес электр құралын пайдаланбаңыз. Қосуға немесе өшіруге болмайтын электр құралы қауіпті болып, оны жөндеу қажет болады. Жабдықтарды реттеу, бөлшектерін алмастыру немесе құралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бұл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді. ▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бұл құралды пайдалануға жол бермеңіз. Тәжірибесіз адамдар қолында электр құралдары қауіпті болады. Электр құралдарын ұқыпты күтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқиғаларға себеп болып жатады. Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады. Электр құралын, жабдықтарды, алмалы-салмалы аспаптарды және т.б. осы нұсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр құралдарын арналмаған жұмыстарда пайдалану қауіпті.

Батарея құралын пайдалану және күту

▶ Тек өндіруші сипаттаған зарядтағышпен қайта зарядтаңыз. Батарея жинағының бір түріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне алып келуі мүмкін. Электр құралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген басқа батарея жинақтарын пайдалану жарақаттану мен өрт қауіпіне алып келеді. ▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, бұранда немесе басқа кіші металл заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін. Дұрыс емес пайдалануда батареядан сұйықтық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер сұйықтық көзге тисе

дәрігерге хабарласыңыз. Батареядан шаққан сұйықтық козу немесе күйіктерге алып келуі мүмкін.

Қызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі керек. Бұл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Сүргілердің қауіпсіздік нұсқаулары

• Диск кескіштері кемінде аспапта белгіленген жылдамдыққа белгіленген болуы тиіс. Белгіленген жылдамдықтан көп айналатын дискілі кескіштері ұшып кетіп жарақаттануы мүмкін.
• Әрдайым қорғағышты пайдаланыңыз. Қорғағыш бұзылған дискілі кескіш бөлшектерінен және дискілі кескішті кездейсоқ тиіп кетуден сақтауы мүмкін.
• Эрдайым дұрыс өлшемдегі және жарамды бекіткіш саңылауы бар дискілі фрезаны пайдаланыңыз. Фрезаның монтаждық бөлшектеріне сәйкес келмейтін дискілі фрезалар эксцентрлі жұмыс істейді және бақылау мүмкіндігінен айырылуға әкеледі. Электр құралын дайындамаға тек қосулы күйде апарыңыз. Әйтпесе электр құралы дайындамаға ілініп кері соғу қаупі пайда болады. Қолыңызды фрезаның істеу аймағынан және фрезадан қашық ұстаңыз. Әрқашан екінші қолыңызды қосымша тұтқада ұстаңыз. Фрезаны екі қолмен ұстасаңыз, қолдарыңыз жарақаттанбайды. ▶ Металл заттар, шеге немесе бұрандалар үстінен фрезаны жүргізбеңіз. Фрезалар зақымдалып қатты дірілдеуге алып келуі мүмкін. Қажетті іздеу құралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті ұйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ құбырын зақымдау жарылысқа алып келуі мүмкін. Су құбырын зақымдау материалдық зиянға алып келуі мүмкін. ▶ Өтпес немесе зақымдалған фрезаларды пайдаланбаңыз. Өтпес немесе зақымдалған фрезалар жоғары үйкеліс, қысылып қалу және теңгерімсіздікке алып келуі мүмкін. Электр құралын пайдалану барысында оны екі қолмен берік ұстап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарыла алынады. ▶ Дайындаманы бекітіңіз. Қысу құралына немесе қысқышқа орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады. Электр құралын жерге қоюдан алдын оның тоқтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін. Электр құралын әрдайым жинақтағы қосымша тұтқамен пайдаланыңыз. Бақылау мүмкіндігінен айырылу жарақат алуға әкелуі мүмкін.

▶ Тек осы пайдалану бойынша нұсқаулықта көрсетілген алмалы-салмалы аспаптарды пайдаланыңыз. Кескіш дискілерді немесе дискілі ара төсемдерін пайдаланбаңыз. ▶ Қолданысқа енгізбес бұрын дискілі фрезаның берік бекітілгенін тексеріңіз. Шпиндельді бұғаттау түймесін электр құралының қозғалыссыз күйінде ғана басыңыз. Әйтпесе электр құралына зақым келтіруіңіз мүмкін. Электр құралын тек монтаждалған сырғудан бекіткішпен бірге пайдаланыңыз. Осылайша электр құралымен дәл жұмыс істеу мүмкін болады. Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруі мүмкін. - Аккумуляторды өзгертпеңіз және ашпаңыз. Қысқа тұйықталу қаупі бар. ▶ Шеге немесе бұрауыш сияқты үшкір заттар немесе сыртқы әсер арқылы аккумулятор зақымдануы мүмкін. Бұл қысқа тұйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін. - Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жүктеуден сақтайсыз.

Аккумуляторды, жылудан, сондай-ақ, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қысқа тұйықталу қаупі туындайды.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау ток соғуына, өрт және/немесе ауыр жарақаттануларға алып келуі мүмкін.

Пайдалану нұсқаулығының алғы бөлігіндегі суреттерді ескеріңіз.

Мақсаты бойынша пайдалану

Электр құралы ағаш жоңқалы тақталарда, жұмсақ және қатты ағашта, шере және ағаш-талшықты тақтаның жалпақ дюбельдік біріктірулерінде ойық жасауға арналған.

Көрсетілген құрамдас бөлшектер

Көрсетілген құрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді.

(1) Тұтқа (беті оқшауланған)

162|Қазақ

(2) Ажыратқыш (3) Бұрыштық тірегіштің қысқыш тұтқышы (4) Биіктік шкаласы (5) Бұрыш шкаласы (6) Горизонталды орта белгісі (7) Сырғу қорғанышы (8) Биіктігі реттелетін тірегіштің бұрама түймесі (9) Биіктігі реттелетін тірегіш (10) Фреза енінің белгісі (11) Вертикалды орта белгісі (12) Биіктігі реттелетін тірегіштің қысқыш тұтқышы (13) Корпустағы айналу бағытының көрсеткісі (14) Шпиндельді бұғаттау түймесі (15) Қосымша тұтқа (беті оқшауланған) (16) Аккумулятор ^a) (17) Қондырма тақта (18) Бұрыштық тірек (19) Фрезерлеу тереңдігі реттегішінің бұрама түймешесі (20) Фрезерлеу тереңдігі реттегішінің бекіткіш сомыны (21) Жонғылау тереңдігін реттеуге арналған реттеу бұрандасы (22) Аспирациялық келтеқұбыр (23) Шаң жинағыш қап (24) Екі тесікке арналған кілт (25) Қысқыш гайка (26) Дискілі фреза (27) Дискілі фрезаның айналу бағытының көрсеткісі (28) Тірегіш фланецті ортаға дәлдеу дәңесі (29) Тірек фланеці (30) Фреза шпинделі (31) Фреза шпинделінің айналу бағытының көрсеткісі (32) Тірек тақтасының бекіткіш шайбасы (33) Тірек тақтасының қысқыш бұрандасы (34) Тірек тақтасы (35) Аккумуляторды босату түймесі ^a) a) Бұл керек-жарақ стандартты жеткізілім жиынтығына кірмейді. Жеткізілім жиынтығы қаптамада көрсетілген.

Техникалық мәліметтер

Дискілік фрезасаңылауының диаметрі	мм 22
Дискілік фрезаның макс.диаметрі	мм 105
Дискілік фрезаның макс.қалындығы	мм	4
Салмағы ЕРТА-Procedure01:2014 құжатына сай c)	кг 3,0–4,0
Зарядтау кезіндегіұсынылатын қоршаған орта температурасы	°C 0 ... +35
Жұмыс кезіндегі d) жәнесақтау кезіндегі рүқсатетілген қоршаған орта температурасы	°C -15 ... +50

Ұсынылатын аккумуляторлар GBA 18V...

	ProCORE18V...
¥сынылатын зарядтағыш	GAL 18...
құрылғылар	GAX 18...
	GAL 36...

A) Бос жүріс күйіндегі нақты айналу жиілігі есептелген бос жүріс күйіндегі айналу жиілігінен аспауы керек, сондықтан ол төмен. В) Диаметрі 105 мм тегерікті жонғышпен қол жеткізілді С) пайдаланған аккумуляторға байланысты D) <0 °C температураларында қуаты шектелген Мәндер өнімге байланысты өзгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша ақпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

EN 60745-2-19 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдетте келесідей болады: дыбыстық қысым деңгейі 80 дБ(А); дыбыстық қуат деңгейі 91 дБ(А). К дәлсіздігі = 3 дБ.

Құлақ қорғанысын тағыңыз!

Жалпы діріл мәндері a_n (үш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60745-2-19 бойынша есептелген:

lt; 2, 5 M / C ^ 2, K = 1, 5 M / C ^ 2.

Осы ескертпелерде берілген діріл көлемі нормалық өлшеу әдісі бойынша есептелген болып, электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу қуатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптармен немесе жетімсіз күтумен пайдаланылса, дірілдеу көлемдері өзгереді. Бұл жұмыс барысындағы діріл қуатын арттыруы мүмкін.

Дірілдеу қуатын нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бұл дірілдеу қуатын бүкіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды жылы ұстау, жұмыс әдістерін ұйымдастыру.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың жеткізілім жиынтығында аккумулятордың бар-жоғын қаптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішіндегі литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр құралынан тартып шығарыңыз. Бұл ретте күш салмаңыз.

Аккумуляторда, аккумуляторды босату түймесі байқаусызда басылып кеткенде, оның түсіп кетуден қорғайтын 2 құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оның өз орнында серіппе ұстап тұрады.

Аккумулятор заряды деңгейінің индикаторы

Аккумулятор заряды деңгейінің индикаторындағы жасыл түсті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік тұрғысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады.

Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған түймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бұл аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Уздіксіз жарык 3× жасыл 60–100%

Уздіксіз жарык 2× жасыл 30–60%

Уздіксіз жарык 1× жасыл 5–30%

Жыпылықтайтын жарык 1× жасыл 0–5%

Уздіксіз жарык 5× жасыл 80-100%

Уздіксіз жарык 4× жасыл 60-80%

Уздіксіз жарык 3× жасыл 40-60%

Уздіксіз жарык 2× жасыл 20-40%

Уздіксіз жарык 1× жасыл 5-20%

Жыпылыктайтын жарык 1× жасыл 0-5%

Аккумуляторды оңтайлы пайдалану туралы нұсқаулар

Аккумуляторды сұйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура ауқымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жұмсақ, таза және құрғақ қылшақпен мұқият тазалаңыз.

Пайдалану мерзімінің айтарлықтай қысқаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Қоқыстарды қайта өңдеу туралы нұсқауларды орындаңыз.

Жинау

Тегерікті жонғышты орнату/алмастыру (А-В суреттерін қараңыз)

Электр құралында кез келген жұмыстар (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.б.) өткізбес бұрын аккумуляторды шығарып алыңыз. Ажыратқыш нұсқауларға сай қолданылмаған жағдайда, жарақат алу қаупі туындайды. ▶ Тегерікті жонғыштарды орнату және алмастыру үшін қорғаныш қолғапты киюге кеңес беріледі. ▶ Тегерікті жонғыштарды соқтығысудан және соққыдан қорғаңыз.

Электр құралын Bosch-тегерікті жонғышпен 3 608 641 013 (диаметрі 105 мм) немесе диаметрі бірдей немесе одан кішірек (<105 мм) нарықтық тегерікті жонғышпен басқаруға болады.

– Кажет болса, бұрыштық тіректі (18) 0° мәніне (қараңыз „Фрезерлеу бұрышын реттеу“, Бет 165), ал биіктігі реттелетін тірегішті (9) максимальды биіктікке орнатыңыз (қараңыз „Биіктігі реттелетін тірегішті реттеу“, Бет 165). – Электр құралын тірек тақтамен (34) жоғарыға бұраңыз. - Қысқыш бұранданы (33) шамамен 3 айналымға бұрап босатыңыз. - Тірек тақтаны (34) жоғарыға қайырыңыз. Электр құралын тірек тақта қайырылмайтын етіп ұстаңыз. – Шпиндельді бұғаттау түймесін (14) басып, ұстап тұрыңыз. - Қысқыш гайканы (25) жеткізілім жиынтығындағы екі саңылаулы кілттің (24) көмегімен босатып, шығарып алыңыз. – Керек болса, бар дискілі фрезаны (26) шешіп тазалаңыз. – Керек болса, бар тірегіш фланецті (29) шешіп тазалаңыз. - Тірегіш фланецті (29) фреза шпинделіне (30) ортаға дәлдеу деңесі (28) (диаметрі 22 мм) жоғарыда жататын етіп орнатыңыз. Монтаждық фланецті фреза шпинделіне (бұрап алудан сақтау) бекіту керек. – Таза дискілі фрезаны (26) суретте көрсетілгендей тірегіш фланецке (29) айналу бағыты көрсеткісі (27) дискілі фрезада көрінетін етіп және фреза шпинделінің (31) айналу бағыты көрсеткісімен сай болатын етіп қойыңыз. Дискілі фрезаның орнату тесігі тірегіш фланецтің ортаға дәлдеу дәңесіне (28) тірелуі керек. - Қысқыш сомынды (25) фреза шпинделіне (30) бұрап қойыңыз. Қысқыш сомынды шпиндельді бұғаттау пернесін (14) басып екі тесікті кілтпен (24) қатты тартып қойыңыз. ▶ Дискілі фреза дұрыс орнатылып бос айналатынын тексеріңіз. – Тірек тақтаны (34) жабыңыз. Бекіткіш шайбаның (32) тірек тақтасында екеніне көз жеткізіңіз. - Тартпа бұранданы (33) тартыңыз. ▶ Тірек тақтаның (34) мықтап бекітілгенін тексеріңіз.

Шаңды және жоңқаларды сору

Қорғасын бояу, кейбір ағаш сорттары, минералдар және металдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өңдеу қалдықтарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өңделуі мүмкін.

– Мүмкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз. - Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз. - P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өңделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жұмыс орнында шаңның жиналмауын қадағалаңыз. Шаң оңай тұтануы мүмкін.

Керек болса, аспирациялық құбырды (22) тазалаңыз. Ол үшін тірек тақтаны (34) қайырып, (қараңыз „Тегерікті жонғышты орнату/алмастыру (А–В суреттерін қараңыз)“, Бет 163) аспирациялық келтекұбырларды алыңыз.

Сыртқы сору жүйесі ("Керек-жарак" бетін қараңыз)

Сорғыш шлангінің (керек-жарак) келтеқұбырын сыртқы сору жүйесіне салыңыз (22). Сорғыш шлангты шаңсорғышқа жалғастырыңыз.

Шаңсорғыш өңделетін дайындамаға сәйкес келуі керек. Денсаулыққа зиянды, обыр тұғызатын немесе құрғақ шаң түрлері үшін арнайы шаңсорғышты пайдаланыңыз.

Шаң қапшығымен өздігінен сору ("Керек-жарак" бетін қараңыз)

Кіші фрезерлеу жұмыстарында шаң қабын (23) пайдалануға болады.

Шаң қапшығының (23) келтекұбырын аспирациялық келтекұбырға (22) салып, сәл айналдырыңыз.

Шаң қабын (23) өз уақытында босатып, шаңсоруды оңтайлы деңгейде сақтайсыз.

Ол үшін шаң қабын (23) тартып алып, сыдырма ілгекті ашып, шаң қабын босатыңыз.

Пайдалану

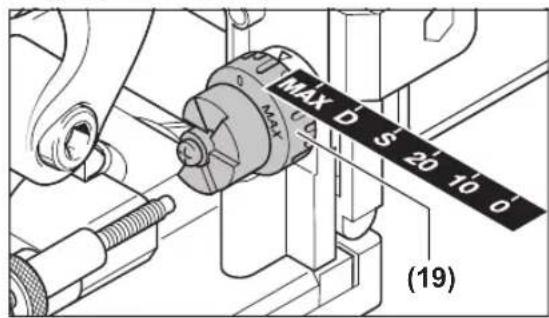

Кесу тереңдігін орнату

Бұрама түймемен (19) фрезерлеу тереңдігін белгілеу мүмкін. Бұрама түймеде алты жазық дюбель өлшемдері үшін тірелу биіктіктері бар.

Тірелу биіктіктерінің жазық дюбель мен фрезерлеу тереңдіктеріне сәйкестігі:

Тірелу биіктігі Жазық дюбель Фрезерлеу тереңдігі мм ⁴ )

0 No 0 8
10 No 10 10
20 No 20 12,3
S Simplex 13
D Duplex 14,7
MAX - 22

A) Диаметрі 105 мм тегерікті жонғышпен қол жеткізілді Қайта қайралған тегерікті жонғыштарды немесе диаметрі кішірек (<105 мм) тегерікті жонғыштарды пайдаланған кезде, жонғылау тереңдігін қосымша баптау қажет болуы мүмкін. Ол үшін бекіткіш сомынды (20) босатыңыз. Баптау бұрандасын (21) сағат тілінің бағытымен бұрау арқылы жонғылау тереңдігін қысқартуға немесе сағат тілінің бағытына қарсы бұрау арқылы ұзартуға болады. Реттелген фрезерлеу тереңдігін сынақты фрезерлеу арқылы тексеріңіз. Сосын бекіткіш сомынды (20) қайта бұрап бекітіңіз.

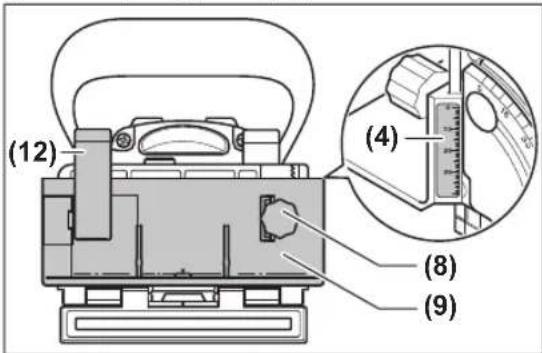

Биіктігі реттелетін тірегішті реттеу

Биіктігі реттелетін тірегішпен (9) өңделетін бөлшектің жоғарғы жағы мен жонғыланатын ойық арасындағы қашықтықты белгілеуге болады.

Биіктігі реттелетін тірегішті (9) орнату үшін оны бұрыштық тірегішке (18) орнатып, бұрама түймемен (8) бұрыштық тірегіштегі бағыттауышқа бұраңыз.

Нұсқау: орнату барысында күш қолданбаңыз! Дұрыс орнатылса, тірегіш (9) бос жүреді.

Бурама түйме (8) көмегімен биіктік шкаласында (4) қажетті аралықты орнатыңыз. Сосын қысқыш тұтқаны (12) тартып қойыңыз.

Ойық дайындама ортасында орналасуы үшін биіктігі реттелетін тірегішті дайындама қалыңдығының жартысына реттеу керек.

Мысал: дайындаманың қалыңдығы 18 мм болса, биіктік шкаласында 9 мм реттеңіз.

Биіктігі реттелетін тірегішті (9) шешу үшін қысқыш тұтқышты (12) босатып, тірегішті бурама түймемен (8) жоғарыға бұрыштық тірегіштен (18) шығарыңыз.

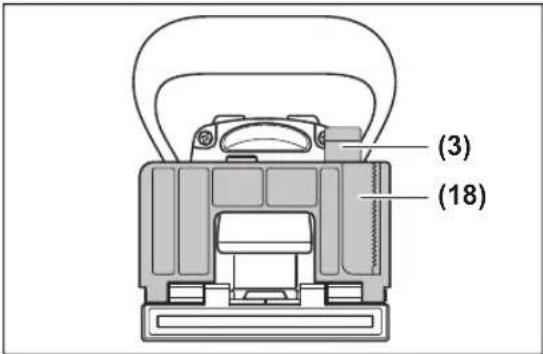

Фрезерлеу бұрышын реттеу

Бұрыштық тірегіш (18) еңістерде жай фрезерлеуге мүмкіндік береді.

Бұрыштық тірегішті (18) реттеу үшін қысқыш тұтқышты (3) босатыңыз. Бұрыштық тіректі бұрыш шкаласында (5) қалаған бұрыш орнатылғанша еңкейтіңіз (0°, 30°, 45°, 60° және 90° шамасында бекіту нүктелері бар). Сосын қысқыш тұтқаны (3) тартып қойыңыз.

Жонғылау бұрышын реттегеннен кейін биіктігі реттелетін тірегіш (9) пен қондырма тақта (17) тегерікті жонғыштың шығыс аймағында тұрмайтындығына көз жеткізіңіз. Электр құралы өшкен жағдайда тексеру үшін фрезер шығысын, мысалы, үстел шетінен тегерікті жонғыш көрінгенше басыңыз. Максималды ретте шығып тұрған дискілі фреза биіктігі реттелетін тірегішті (9) немесе қондырма тақтаны (17) тиюі мүмкін емес.

Іске қосу

Электр құралында кез келген жұмыстар (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.б.) өткізбес бұрын аккумуляторды шығарып алыңыз. Ажыратқыш нұсқауларға сай қолданылмаған жағдайда, жарақат алу қаупі туындайды. Электр құралын, тірек тақтасы (34) қыспа бурандамен (33) және бекіткіш шайбамен (32) мықтап бекітілген жағдайда ғана қосуға болады. Қоспас бұрын, мотор агрегатының автоматты бастапқы қалпына келу функциясы еш кедергісіз орындалуын тексеріңіз. Фрезер шығысын тегерікті жонғыш көрінгенше (мысалы, үстел шетіне) басыңыз. Қысым төменделіп дискілі фреза толық тірек тақтаға тартылуы керек.

Қосу/өшіру

Электр құралды қосу үшін қосқыш/өшіргішті (2) алға басып, оны бұғаттау үшін алды төменнен басыңыз.

Электр құралды өшіру үшін арқасында қосқыш/өшіргішті (2) ол өшік күйінен шығатын етіп басыңыз.

Қайта қосылудан қорғаныс

Қайта қосылудан қорғаныс куат берілуі үзілгеннен кейін электр құралының бақылаусыз қайта қосылуына жол бермейді.

Қайта іске қосу үшін ажыратқышты (2) өшірулі күйіне келтіріп, электр құралын қайта қосыңыз.

Бірқалыпты іске қосу

Электрондық бірқалыпты іске қосу құралы қосу кезінде айналу жиілігін шектеп, қозғалтқыштың қызмет ету мерзімін ұзартады.

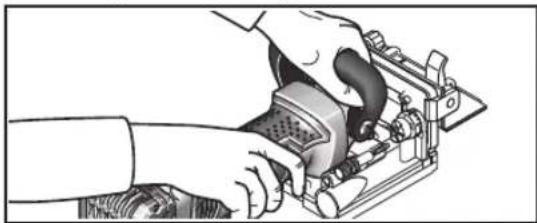

Пайдалану бойынша нұсқаулар

Электр құралды пайдалануда оны екі қолмен берік ұстап, тұрақты қалыпта тұрыңыз. Электр құралы екі қолмен сенімді басқарыла алады. ▶ Қолыңызды фрезаның істеу аймағынан және дискілі фрезадан қашық ұстаңыз.

Жұмыс істегенде бір қолмен қолтұтқаны (1), ал басқа қолмен қосымша тұтқаны (15) ұстаңыз.

Электр құралын дайындамаға тек қосулы күйде апарыңыз. Әйтпесе электр құралы дайындамаға ілініп кері соғу қаупі пайда болады.

Фрезерлеу процесін біркелкі алға жылжыту арқылы орындаңыз.

Фрезерлеу күйін орнату

Вертикалды орта белгісі (11) бұрыштық пен биіктік тірегіште фрезерлеу ортасын көрсетеді (дискілі фрезаға тік ретте). Фрезерлеудің максимальды ені екі белгі (10) арқылы биіктігі реттелетін тірегіште (9) көрсетіледі.

Биіктікті реттеуде дискілі фрезаның горизонталды ортасын көрсететін тірек тақтадағы горизонталды орталық белгісі (6) көмектеседі.

Электр құрал корпусындағы көрсеткі (13) дискілі фреза айналыс бағытын көрсетеді.

Шпунттық жалғау

Төмендегі жалғау мысалдарын графикалық беттерде табасыз:

– Бұрыштық жалғау: бұрыштық тірекпен С суретін, биіктігі реттелетін тірегішпен Д суретін қараңыз – Қиғаш жалғау: бұрыштық тірекпен Е суретін, биіктігі реттелетін тірегішпен F суретін қараңыз - Ұзындық және көлденең жалғаулар: бұрыштық тірекпен G суретін, биіктігі реттелетін тірегішпен H суретін қараңыз - Жақтаулы жалғау: І суретін қараңыз

- Орталық қабырғалық жалғау: J суретін қараңыз

Сенімді жалғау үшін ең үлкен жалпақ дюбельді таңдаңыз (пластиналар). Bosch жабдықтар бағдарламасында тиісті жалпақ дюбельдерді ұсынады (пайдалану нұсқаулығының соңында жабдықтар бетін қараңыз).

Жіңішке өңделетін бөлшектерді жонғылау (К суретін қараңыз)

Қалыңдығы 16 мм-ден кем дайындамаларда қондырма тақтаны (17) бұрыштық тірегішке (18) қойыңыз. Осылай ойық дайындама жоғарғы жағына тым жақын болмауы қамтамасыз етіледі. Көлденең жонғылау күйін есептеуде қондырма тақтаның қалыңдығын ескеріңіз.

Қондырма тақтаны (17) жұқа дайындамалардағы еңістік жалғасуларда да ойық тым терең болмауы үшін пайдалану мүмкін.

Жіңішке дайындамаларды фрезерлеу

Жіңішке дайындамаларды фрезерлеуде мүмкіндік бойынша биіктігі реттелетін тірегішті (9) пайдаланыңыз. Онда тұрған максималды фрезерлеу енінің (10) белгілері дайындама ішінде жатқанын ескеріңіз.

Техникалық күтім және қызмет

Қызмет көрсету және тазалау

Электр құралында кез келген жұмыс өткізбес бұрын (мысалы, техникалық қызмет көрсету, құралды алмастыру және т.б.) аккумуляторды электр құралынан шығарып алыңыз. Ажыратқышты кездейсоқ басқан жағдайда, жарақат алу қаупі туындайды. Жақсы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дүкендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше таңдау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы ақпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер тұтынушы сатып алатын өнімдер әлдеқашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, тұтынушыға бұл туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті; – Сауда бөлмелеріндегі өнімдердің сынамалары сатып алушыға бұйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бұйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс; – Сатушы осы бұйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жөніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті; – Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бұзылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Керек болса, бағыттауыштарды тазалап майлаңыз. Ол үшін тек құрғайтын майды пайдаланыңыз (мысалы, тігін машинасының майын).

(3) мен (12) қысқыш ілгерегінің қысу күшін реттеуге болады. Ол үшін қысқыш тұтқаны босатып, бұрап шығарыңыз. Қысқыш тұтқаны кемінде 30° шамасында сағат тілінің бағытына қарсы жылжытып, қайта бұрап бекітіңіз.

Тұтынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жөндеу және оған техникалық қызмет көрсету, сондай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер төмендегі мекенжай бойынша қолжетімді:

www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарақтары туралы сұрақтарыңызға жауап береді.

Сұрақтар қою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімнің фирмалық тақтайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкелінген өнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және

тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тұтынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы қ.,

Қазақстан Республикасы 050012

Муратбаев к., 180 үй "Гермес" БО, 7 қабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пункттерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төмендегі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

- механикалық зақымдардың жоқтығы;

– пайдалану бойынша нұсқаулық талаптарының бұзылу белгілерінің жоқтығы; – пайдалану бойынша нұсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы; – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі; – біліксіз жөндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар; - барлық электр құралдарындағыдай электр құралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қысқартатын қалыпты тозу нәтижесінде қажеттілігі туындаған жөндеу кепілдік аясына кірмейді:

-табиғи тозу (ресурстың толық пайдаланылуы);

– қате орнату, рұқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бұзу нәтижесінде істен шыққан жабдық пен оның бөліктері; – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар оқшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Ұсынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша құжаттарсыз тасымалдай алады.

Үшінші тараптар (мысалы, әуе немесе жүк тасымалдау компаниясы) орауышқа және таңбаламаға қойылатын арнайы талаптарды сақтауы керек. Жіберілетін жүкті дайындау кезінде қауіпті жүктерді тасымалдау сарапшыларымен хабарласу керек.

Аккумуляторды корпусы зақымдалған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша ұлттық ережелерді сақтаңыз.

Кәдеге жарату

Электр құралдарды, аккумуляторларды, керек-жарақтарды және орау материалдарын экологиялық тұрғыдан дұрыс утилизациялауға тапсыру керек.

Электр құралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Ескі электрлік және электрондық құрылғылар туралы 2012/19/EU еуропалық директивасы және оның ұлттық заңнамада қолданылуы бойынша пайдалануға бұдан былай жарамсыз электрлік құралдарды және 2006/66/EC еуропалық директивасы бойынша зақымдалған немесе ескірген аккумуляторларды/батареяларды бөлек жинап, қоршаған орта үшін қауіпсіз жолмен қайта өңдеуге жіберу қажет.

Қате жолмен кәдеге жаратылған ескі электрлік және электрондық құрылғылар қауіпті заттардың болу мүмкіндігіне байланысты қоршаған ортаға және адам денсаулығына зиянды әсер тигізуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондық:

Тасымалдау бөліміндегі нұсқауларды орындаңыз (қараңыз „Тасымалдау“, Бет 168).
