GEBRUIKSAANWIJZING GFF 18V-22 Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original bruesanvisning

sv Bruksanvisping Longinal

no Original striftriortrups

AlkuperNiesch obiect

el Poultótno obreávourára

tr Orijnal islatrna talimati

pl Instrukcia originalna

Veiligheidsaanwijzingen

Algemene waarschuwingen voor elektrische gereedschappen

WAARSCHU-WING

Lees alle waarschuwingen en alle aanwijzingen. Als de waarschuwingen en aanwijzingen niet worden op-

gevolgd, kan dit een elektrische schok, brand of ernstig let- sel tot gevolg hebben.

Bewaar alle waarschuwingen en aanwijzingen voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het elektriciteitsnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

Veiligheid van de werkomgeving

Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevalen leiden.
▶ Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen.
Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

Elektrische veiligheid

De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
▶ Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok, wanneer uw lichaam geaard is.
Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap, wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
▶ Draag persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermingsmiddelen zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescher-

Veiligheid van personen

56 | Nederlands

ming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

▶ Voorkom per ongeluk inschakelen. Controleer of het elektrische gereedschap uitgeschakeld is, voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar heeft of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
▶ Verwijder instelgereedschappen of schroefsleutels, voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
▶ Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden.
▶ Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen verstrikt raken in bewegende delen.
▶ Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

▶ Overbelast het elektrische gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
▶ Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap, voordat u het gereedschap instelt, accessoires wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk, wanneer deze door onervaren personen worden gebruikt.
Pleeg onderhoud aan elektrische gereedschappen. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig

wordt beïnvloed. Laat deze beschadigde onderdelen vóór gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, accessoires, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

Gebruik en onderhoud van accugereedschappen

Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanneer het met andere accu's wordt gebruikt.
- Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
▶ Voorkom aanraking van de niet-gebruikte accu met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
Bij verkeerd gebruik kan vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

Service

Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het elektrische gereedschap in stand blijft.

Waarschuwingen voor lamellendeuvelfrezen

▶ Snijschijven moeten geschikt zijn voor ten minste de nominale snelheid die op de machine staat vermeld. Snijschijven die sneller draaien dan hun nominale snelheid, kunnen uit elkaar springen en letsel veroorzaken.
- Gebruik altijd de beschermkap. De beschermkap beschermt de gebruiker tegen brokstukken van een gebroken snijschijf en onbedoeld contact met de snijschijf.
- Gebruik altijd schijffrezen van de juiste grootte en met het juiste asgat. Schijffrezen die niet bij de montagedelen van de frees passen, lopen niet rond en leiden tot het verlies van de controle.
▶ Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor

een terugslag, wanneer het inzetgereedschap in het werkstuk vasthaakt.

Kom met uw handen niet in het freesbereik en aan de frees. Houd met uw andere hand de extra handgreep vast. Als u de freesmachine met beide handen vasthoudt, kunnen uw handen niet door de frees verwond worden.
▶ Frees nooit over metalen voorwerpen, spijkers of schroeven. Het freesgereedschap kan beschadigd worden en dit kan tot sterke trillingen leiden.
- Gebruik geschikte detectoren om verborgen elektriciteits-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade.

• Gebruik geen botte of beschadigde frezen. Botte of beschadigde frezen veroorzaken een verhoogde wrijving, kunnen vastgeklemd worden en leiden tot onbalans.

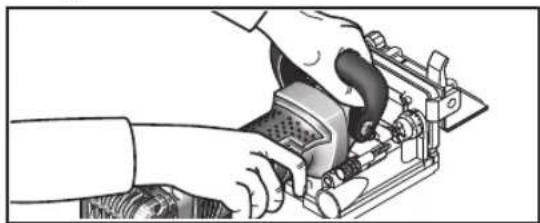

  Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
  Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.
  Wacht tot het elektrische gereedschap tot stilstand is gekomen, voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
• Gebruik altijd de bij het elektrische gereedschap meegeleverde extra handgreep. Het verlies van de controle kan tot verwondingen leiden.
• Gebruik uitsluitend de in deze gebruiksaanwijzing vermelde accessoires. Gebruik geen doorslijpschijven of cirkelzaagbladen.
  ▶ Controleer vóór ingebruikname of de schijffrees goed vastzit.
  Druk alleen bij stilstaand elektrisch gereedschap op de blokkeerknop uitgaande as. Anders kan het elektrische gereedschap beschadigd raken.
• Gebruik het elektrische gereedschap uitsluitend met gemonteerde slipbeveiliging. Daarmee wordt nauwkeurig werken met het elektrische gereedschap gewaarborgd.
  Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
  ▶ Verander en open de accu niet. Er bestaat gevaar voor kortsluiting.
• Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne

kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.

- Gebruik de accu alleen in producten van de fabrikant.

Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor het maken van groeven voor lamellenverbindingen in spaanplaten, hard- en zacht hout, multiplex en vezelplaten.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

(1) Handgreep (geïsoleerd greepvlak)
(2) Aan/uit-schakelaar

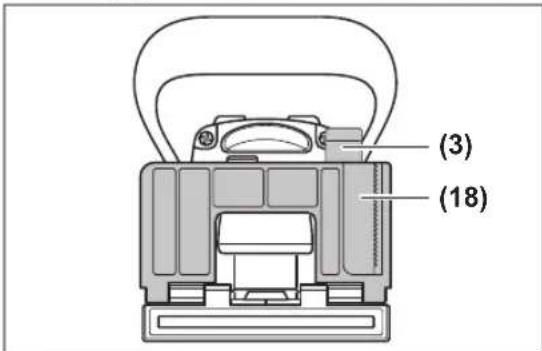

(3) Klemhendel van verstekgeleider
(4) Hoogteverdeelschaal
(5) Hoekverdeelschaal
(6) Middenmarkering horizontaal
(7) Slipbeveiliging

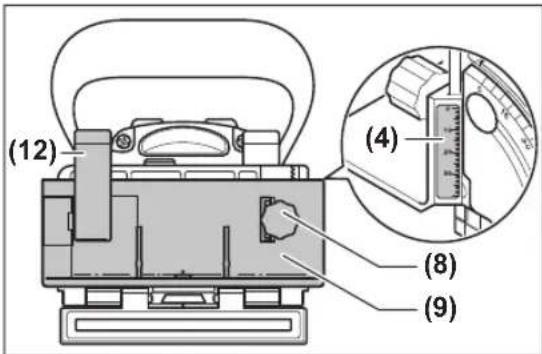

(8) Draaiknop van in hoogte verstelbare aanslag
(9) In hoogte verstelbare aanslag
(10) Markering freesbreedte
(11) Middenmarkering verticaal
(12) Klemhendel van in hoogte verstelbare aanslag
(13) Draairichtingpijl op behuizing
(14) Blokkeerknop uitgaande as
(15) Extra handgreep (geïsoleerd greepvlak)
(16) Accu ^a)
(17) Opsteekplaat
(18) Verstekgeleider

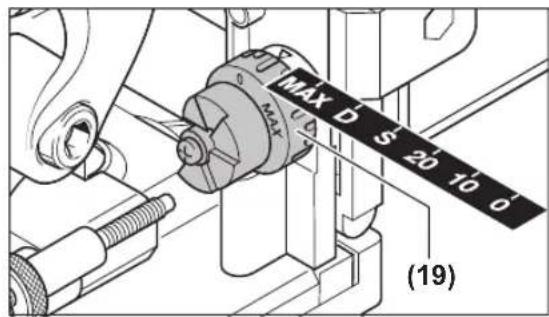

(19) Draaiknop voor freesdiepte-instelling
(20) Borgmoer voor freesdiepte-instelling
(21) Afstelschroef voor freesdiepte-instelling
(22) Afzuigaansluiting
(23) Stofzak

58 | Nederlands

(24) Pensleutel
(25) Spanmoer
(26) Schijffrees
(27) Draairichtingpijl van schijffrees
(28) Centreerkraag op opnameflens
(29) Opnameflens
(30) Freesas
(31) Draairichtingpijl van freesas
(32) Borgring van voetplaat
(33) Klemschroef van voetplaat
(34) Voetplaat
(35) Accu-ontgrendelingstoets ^a)

a) Dit accessoire is niet standaard bij de levering inbegrepen. De omvang van de levering staat op de verpakking vermeld.

Technische gegevens

Lamellendeuvelfrees GFF 18V-22
Productnummer		3 601 F20 1..
Nominale spanning V= 18
Nominaal onbelast toerentalA)	min-1	11000
Freesdiepte max.B)	mm 22
Asschroefdraad mm M10 x 1,25
Diameter asgat schijffrees mm 22
Diameter schijffrees max. mm 105
Dikte schijffrees max. mm 4
Gewicht volgens EPTA-Procedure 01:2014C)	kg 3,0-4,0
Aanbevolen omgevingstemperatuur bij het opladen	°C 0 ... +35
Toegestane omgevingstemperatuur tijdens gebruikD) en bij opslag	°C -15 ... +50
Aanbevolen accu's GBA 18V...		ProCORE18V...
Aanbevolen oplaadapparaten GAL 18...		GAX 18...GAL 36...

Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

A) Het daadwerkelijke onbelaste toerental mag het nominale onbelaste toerental niet overschrijden en is daarom lager.

B) Bereikt met schijffrees met een diameter van 105 mm

C) afhankelijk van gebruikte accu

D) beperkt vermogen bij temperaturen < 0 °C

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald conform EN 60745-2-19. Het A-gewogen geluidsniveau van het elektrische gereedschap bedraagt typisch: geluidsdrukniveau 80 dB(A); geluidsdrukniveau 91 dB(A). Onzekerheid K = 3 dB.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60745-2-19: a_h < 2,5 m/s^2, K = 1,5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de gebruiker tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Accu

Bosch verkoopt accugereedschap ook zonder accu. Of bij de levering van uw elektrische gereedschap een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af-gestemd op de bij het elektrische gereedschap gebruikte Li-lon-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op.

Accu plaatsen

Schuif de geladen accu in de accuhouder tot deze is vastgeklikt.

Accu verwijderen

Aanwijzing: Verwijder de accu uitsluitend als het elektrische gereedschap uitgeschakeld is.

Voor het verwijderen van de accu drukt u op de accu-ont-grendelingstoets en trekt u de accu uit het elektrische gereedschap. Gebruik daarbij geen geweld.

De accu beschikt over 2 vergrendelingsstanden die moeten voorkomen dat de accu bij onbedoeld indrukken van de accu-ontgrendelingstoets uit het elektrische gereedschap valt.

Zolang de accu in het elektrische gereedschap is geplaatst, wordt deze door een veer op de juiste plaats gehouden.

Accu-oplaadaanduiding

De groene LED's van de accu-oplaadaanduiding geven de laadtoestand van de accu aan. Uit veiligheidsoverwegingen is het opvragen van de laadtoestand alleen bij stilstaand elektrisch gereedschap mogelijk.

Druk op de toets voor de oplaadaanduiding of , om de laadtoestand aan te geven. Dit is ook mogelijk, wanneer de accu is weggenomen.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden.

Accutype GBA 18V...

LED Capaciteit

Permanent licht 3 × groen 60–100 %

Permanent licht 2 × groen 30–60 %

Permanent licht 1 × groen 5–30 %

Knipperlicht 1 × groen 0–5 %

Accutype ProCORE18V...

LED Capaciteit

Permanent licht 5 × groen 80-100 %

Permanent licht 4 × groen 60-80 %

Permanent licht 3 × groen 40-60 %

Permanent licht 2 × groen 20-40 %

Permanent licht 1 × groen 5-20 %

Knipperlicht 1 × groen 0-5 %

Aanwijzingen voor de optimale omgang met de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Montage

Schijffrees bevestigen/wisselen (zie afbeeldingen A-B)

• Verwijder vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, gereedschapswissel enz.) de accu. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
  ▶ Voor het bevestigen en wisselen van schijffrezen wordt geadviseerd om werkhandschoenen te dragen.
  ▶ Bescherm de schijffrezen tegen schokken en stoten.

Het elektrische gereedschap kan met de Bosch-schijffrees 3 608 641 013 (diameter 105 mm) of een gangbare schijffrees met dezelfde of een kleinere diameter (< 105 mm) worden gebruikt.

• Zet eventueel de verstekgeleider (18) op 0° (zie „Freeshoek instellen“, Pagina 61) en de in hoogte verstelbare aanslag (9) op maximale hoogte (zie „In hoogte verstelbare aanslag instellen“, Pagina 60).
• Draai het elektrische gereedschap met de voetplaat (34) naar boven.

- Draai de klemschroef (33) met ca. 3 slagen los.

- Klap de voetplaat (34) naar boven. Houd het elektrische gereedschap zodanig dat de voetplaat niet terugklapt.

- Druk op de blokkeerknop uitgaande as (14) en houd deze ingedrukt.

- Draai de spanmoer (25) met de meegeleverde pensleutel (24) los en verwijder deze.

- Verwijder eventueel de aanwezige schijffrees (26) en reinig deze.

- Verwijder eventueel de aanwezige opnameflens (29) en reinig deze.

- Zet de opnameflens (29) zodanig op de freesas (30) dat de centreerkraag (28) (diameter 22 mm) boven ligt. De opnameflens moet op de tweekant van de freesas vastklikken (verdraaibeveiliging).

- Leg de schone schijffrees (26) zoals te zien op de afbeelding zodanig op de opnameflens (29) dat de draairichtingpijl (27) op de schijffrees zichtbaar is en overeenkomt met de draairichtingpijl van de freesas (31). Het opname-asgat van de schijffrees moet vastklikken op de centreerkraag (28) van de opname-flens.

- Schroef de spanmoer (25) op de freesas (30). Draai de spanmoer bij ingedrukte blokkeerknop uitgaande as (14) stevig vast met de pensleutel (24).

- Controleer of de schijffrees correct gemonteerd is en vrij kan draaien.

- Klap de voetplaat (34) dicht. Let erop dat de borgring (32) over de voetplaat ligt.

- Draai de klemschroef (33) vast.

▶ Controleer of de voetplaat (34) veilig vergrendeld is.

Afzuiging van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kan schadelijk voor de gezondheid zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of luchtwegaandoeningen bij de gebruiker of personen die zich in de omgeving bevinden.

Bepaalde soorten stof, bijvoorbeeld van eiken- en beukenhout, gelden als kankerverwekkend, in het bijzonder in combinatie met additieven voor houtbehandeling (chromaat en houtbeschermingsmiddelen). Asbesthoudend materiaal mag alleen door gespecialiseerde vakmensen worden bewerkt.

• Gebruik indien mogelijk een voor het materiaal geschikte stofafzuiging.
• Zorg voor een goede ventilatie van de werkplek.
• Er wordt geadviseerd om een stofmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

▶ Vermijd ophoping van stof op de werkplek. Stof kan gemakkelijk ontbranden.

Reinig indien nodig de afzuigaansluiting (22). Klap hiervoor de voetplaat (34) open (zie „Schijffrees bevestigen/wisselen (zie afbeeldingen A-B)“, Pagina 59) en trek de afzuigaansluiting eraf.

Externe afzuiging (zie accessoirepagina)

Steek de mof van een afzuigslang (accessoire) met een licht draaiende beweging op de afzuigaansluiting (22). Sluit de afzuigslang op een stofzuiger aan.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van zeer schadelijk, kankerverwekkend of droog stof een speciale stofzuiger.

Eigen afzuiging met stofzak (zie accessoirepagina)

Bij kleinere freeswerkzaamheden kunt u de stofzak (23) gebruiken.

Steek de mof van de stofzak (23) met een licht draaiende beweging op de afzuigaansluiting (22).

Maak de stofzak tijdig (23) leeg zodat de stofabsorptie optimaal wordt gehandhaafd.

Trek hiervoor de stofzak (23) eraf, open de rits en maak de stofzak leeg.

Gebruik

Freesdiepte instellen

MAX D 5 20 10 0 (19)

Met de draaiknop (19) kunt u de freesdiepte vastleggen. De draaiknop heeft vastklikhoogtes voor zes lamellendeuvelma- ten.

Toewijzing van de vastklikhoogtes aan lamellendeuvels en freesdieptes:

Vastklikhoogte Lamellendeuvel Freesdiepte in mm ^A)

0 nr. 08
10 nr. 10 10
20 nr. 20 12,3
S Simplex 13
D Duplex 14,7
MAX – 22

A) Bereikt met schijffrees met een diameter van 105 mm Bij gebruik van nageslepen schijffrezen of gebruik van schijffrezen met een kleinere diameter (< 105 mm) moet de freesdiepte eventueel worden bijgesteld. Draai hiervoor de borgmoer (20) los. Door de afstelschroef (21) rechtsom te draaien kunt u de freesdiepte verkleinen of door linksom te draaien vergroten. Controleer de ingestelde freesdiepte door proeffreesbewerkingen. Draai vervolgens de borgmoer (20) weer goed vast.

In hoogte verstelbare aanslag instellen

Met de in hoogte verstelbare aanslag (9) kunt u de afstand tussen de bovenkant van het werkstuk en de te frezen groef vastleggen.

Voor de montage van de in hoogte verstelbare aanslag (9) zet u deze op de verstekgeleider (18) en draait u deze met de draaiknop (8) in de geleiding op de verstekgeleider.

Aanwijzing: Gebruik bij de montage geen geweld! In de juiste positie beweegt de aanslag (9) soepel.

(12) (4) (8) (9)

Stel met behulp van de draaiknop (8) de gewenste afstand op de hoogteverdeelschaal (4) in. Trek daarna de klemhendel (12) vast.

Om ervoor te zorgen dat de groef in het midden van een werkstuk wordt geplaatst, moet u de in hoogte verstelbare aanslag instellen op de helft van de werkstukdikte.

Voorbeeld: bij een werkstuk van 18 mm dik stelt u op de hoogteverdeelschaal 9 mm in.

Voor het wegnemen van de in hoogte verstelbare aanslag (9) maakt u de klemhendel (12) los en draait u de aanslag met de draaiknop (8) naar boven toe uit de verstekgeleider (18).

Freeshoek instellen

De verstekgeleider (18) maakt eenvoudig frezen van verstekken mogelijk.

(3) (18)

Voor het verstellen van de verstekgeleider (18) maakt u de klemhendel (3) los. Kantel de verstekgeleider tot de gewenste hoek op de hoekverdeelschaal (5) ingesteld is (bij 0°, 30°, 45°, 60° en 90° bevinden zich vastklikpunten). Trek daarna de klemhendel (3) vast.

Let erop dat na het verstellen van de freeshoek noch de in hoogte verstelbare aanslag (9) noch de opsteekplaat (17) zich in het gebied van de schijffrees bevinden waar deze naar buiten komt. Duw voor controle bij uitgeschakeld elektrisch gereedschap het gebied waar de frees naar buiten komt bijv. tegen een tafelrand tot de schijffrees zichtbaar wordt. De maximaal uitgeschoven schijffrees mag de in hoogte verstelbare aanslag (9) of de opsteekplaat (17) niet raken.

Ingebruikname

▶ Verwijder vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, gereedschapswissel enz.) de accu. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Het elektrische gereedschap mag alleen worden ingeschakeld wanneer de voetplaat (34) met de klemschroef (33) en de borgring (32) veilig vergrendeld is.
- Controleer vóór het inschakelen of de automatische terugtrekking van de motoreenheid correct functioneert. Duw het gebied waar de frees naar buiten komt bijv. tegen een tafelrand tot de schijffrees zichtbaar wordt. Als de druk afneemt moet de schijffrees helemaal in de voetplaat worden teruggetrokken.

In-/uitschakelen

Voor het inschakelen van het elektrische gereedschap duwt u de aan/uit-schakelaar (2) naar voren en drukt u deze voor vergrendelen voor omlaag.

Voor het uitschakelen van het elektrische gereedschap drukt u achter op de aan/uit-schakelaar (2) zodat deze terugspringt naar de Uit-stand.

Nulspanningsbeveiliging

De nulspanningsbeveiliging voorkomt ongecontroleerd starten van het elektrische gereedschap na een onderbreking van de stroomtoevoer.

Voor de hernieuwde ingebruikname zet u de aan/uit- schakelaar (2) in de uitgeschakelde stand en schakelt u het elektrische gereedschap opnieuw in.

Zacht aanlopen

Het elektronisch zacht aanlopen begrenst het draaimoment bij het inschakelen en verlengt de levensduur van de motor.

Aanwijzingen voor werkzaamheden

Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid.
Kom met uw handen niet in het freesbereik en aan de schijffrees.

Houd tijdens het werken met de ene hand de handgreep (1), met de andere hand de extra handgreep (15) vast.

Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk. Anders bestaat er gevaar voor een terugslag, wanneer het inzetgereedschap in het werkstuk vasthaakt.

62 | Nederlands

Voer de freesbewerking met een gelijkmatige voorwaartse beweging uit.

Freespositie vastleggen

De verticale middenmarkering (11) op de verstekgeleider en hoogte-aanslag laat het midden van de freesbewerking (loodrecht op de schijffrees) zien. De maximale breedte van de freesbewerking wordt aangegeven door de beide markeringen (10) op de in hoogte verstelbare aanslag (9).

Bij de hoogtepositionering helpt de horizontale middenmarkering (6) op de voetplaat, die het horizontale midden van de schijffrees aangeeft.

Op de behuizing van het elektrische gereedschap geeft de pijl (13) de draairichting van de schijffrees aan.

Groefverbindingen frezen

Voorbeelden voor de volgende soorten verbindingen vindt u op de pagina met afbeeldingen:

• Hoekverbindingen: met verstekgeleider zie afbeelding C, met in hoogte verstelbare aanslag zie afbeelding D
• Verstekverbindingen: met verstekgeleider zie afbeelding E, met in hoogte verstelbare aanslag zie afbeelding F
• Langs- en dwarsverbindingen: met verstekgeleider zie afbeelding G, met in hoogte verstelbare aanslag zie afbeelding H
• Raamverbindingen: zie afbeelding I
• Middenwandverbindingen: zie afbeelding J

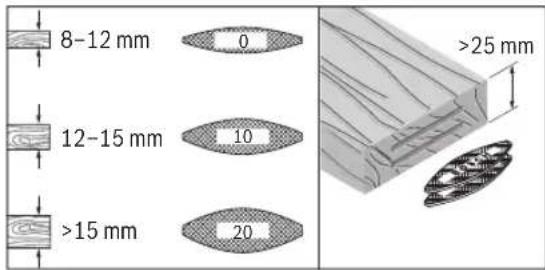

Lamellendeuvels kiezen

8-12 mm 0 12-15 mm 10 >15 mm 20 >25 mm

Gebruik voor een stevige verbinding de grootst mogelijke lamellendeuvels (lamellen). Bosch biedt dienovereenkomstige lamellendeuvels in het accessoireprogramma aan (zie accessoirepagina aan het einde van de gebruiksaanwijzing).

Dunne werkstukken frezen (zie afbeelding K)

Steek voor het frezen van werkstukken die minder dan 16 mm dik zijn, de opsteekplaat (17) op de verstekgeleider (18). Zo is gewaarborgd dat de groef niet te dicht bij de bovenkant van het werkstuk ligt. Let bij de berekening van de horizontale freespositie op de dikte van de opsteekplaat.

Gebruik de opsteekplaat (17) ook bij verstekverbindingen bij dunne werkstukken, zodat de groef niet te diep wordt.

Smalle werkstukken frezen

Gebruik bij het frezen van smalle werkstukken indien mogelijk de in hoogte verstelbare aanslag (9). Let erop dat de

daarop aanwezige markeringen van de maximale freesbreedte (10) binnen het werkstuk liggen.

Onderhoud en service

Onderhoud en reiniging

Neem de accu vóór alle werkzaamheden aan het elektrische gereedschap (bijv. onderhoud, wisselen van accessoires, enz.) uit het elektrische gereedschap. Bij per ongeluk bedienen van de aan/uit-schakelaar bestaat gevaar voor letsel.
Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Reinig en smeer indien nodig de geleidingen. Gebruik daarvoor uitsluitend olie die niet verharst (bijv. naaimachine-olie).

Klemhendel naspannen

U kunt de spankracht van de klemhendels (3) en (12) indien nodig bijstellen. Maak hiervoor de klemhendels los en schroef ze eraf. Breng de klemhendels minimaal 30° linksom verplaatst aan en schroef ze er weer op.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-lon-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi elektrische gereedschappen, accu's en batterijen niet bij het huisvuil.

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare elektrische gereedschappen en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 62).

Dansk
