ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ NUA-BK10 SONY

Πριν χρησιμοποιήσετε τη μονάδα, διαβάστε ολόκληρο το παρόν εγχειρίδιο και φυλάξτε το για ενδεχόμενη μελλοντική χρήση.

Σύμβολα στα προϊόντα

Σήμανση ασφαλείας

Τηρείτε τις προειδοποιήσεις των οδηγιών χρήσης σχετικά με εξαρτήματα της μονάδας στα οποία εμφανίζεται το σύμβολο αυτό.

ΣΗΜΕΙΩΣΗ

Χρώμα φόντου: Μπλε Σύμβολο: Λευκό

Ακολουθήστε τις υποδείξεις των Οδηγιών χρήσης σχετικά με τα εξαρτήματα της μονάδας στα οποία εμφανίζεται το σύμβολο αυτό.

Το σύμβολο αυτό υποδεικνύει τον αντιπρόσωπο της Ευρωπαϊκής Κοινότητας, και εμφανίζεται δίπλα στο όνομα και τη διεύθυνοη του αντιπροσώπου της Ευρωπαϊκής Κοινότητας.

Το σύμβολο αυτό επισημαίνει τον αριθμό σειφάς.

Το σύμβολο αυτό επισημαίνει την έκδοση του συνοδευτικού εγγράφου.

Το σύμβολο αυτό επισημαίνει την ημερομηνία κατασκευής.

Θερμοκρασία αποθήκευσης και μεταφοράς

Το σύμβολο αυτό επισημαίνει το αποδεκτό εὐρος τιμών θερμοχρασίας σε συνθήκες αποθήκευσης και μεταφοράς.

Υγρασία αποθήκευσης και μεταφοράς

Το σύμβολο αυτό επισημαίνει το αποδεκτό εὐρος τιμών υγρασίας σε συνθήκες αποθήκευσης και μεταφοράς.

Πέση αποθήκευσης και μεταφοράς

Το σύμβολο αυτό επισημαίνει το αποδεκτό εύρος τιμών ατμοσφαιρικής πίεσης σε συνθήκες αποθήκευσης και μεταφοράς.

Προσοχή

Κατά τη διάθεση της συσκευής ή των παρελκομένων αυτής, θα πρέπει να σεβαστείτε τους ισχύοντες νόμους της περιοχής ή της χώρας και τους κανονισμούς του νοσοκομείου σχετικά με την περιβαλλοντική ρύπανση.

Προσοχή

Για τυχόν σημεία που πρέπει να προσέξετε και λοιπές πληροφορίες σχετικά με τη χρήση αυτού του προϊόντος, ανατρέξετε στις Οδηγίες Χρήσης του μόνιτορ και του μετατροπέα ΙΡ.

Προσοχή

Κατά τη διάρχεια της εγκατάστασης, αφήστε κενό χώρο 4 cm τουλάχιστον γύρω από το μετατροπέα ΙΡ και το χώρο που καθορίζεται για κάθε συσχευή, έτσι ώστε να διασφαλίζεται ο σωστός αερισμός και η ευκολία πρόσβασης για το σέρβις.

Προφυλάξεις χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποστηριζόμενες οθόνες

Η μονάδα έχει σχεδιαστεί ειδικά για χρήση με οθόνες της σειφάς LMD-X310.

Μην εγκαθιστάτε τη μονάδα σε οθόνες εκτός των ανωτέρω, διαφορετικά ενδέχεται να παραχθεί καπνός, να προκληθεί πυρκαγιά, να παρουσιαστούν ηλεκτρομαγνητικές παρεμβολές κτλ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Απαγορεύεται η χρήση πολύπριζων

Κατά τη χρήση ενός πολύπριζου, ενδέχεται να σημειωθεί αὐξηση των οευμάτων διαρροής λόγω αποκοπής του προστατευτικού αγωγού γείωσης του πολύπριζου, γεγονός που μπορεί να οδηγήσει σε ηλεκτροπληξία. Μη συνδέετε την οθόνη ούτε το μετατροπέα ΙΡ σε πολύπριζο.

Πολλαπλή εγκατάσταση

Μη χοησιμοποιείτε τη μονάδα σε πολλούς μετατροπείς ΙΡ σε μία οθόνη, διαφορετικά ενδέχεται να σημειωθούν πτώσεις και δυσλειτουργίες της συσχευής.

Προσανατολισμός

Εγκαθιστάτε πάντοτε το μετατροπέα ΙΡ με την πρόσοψή του στραμμένη προς τα πάνω και την πλευρά των υποδοχών του στραμμένη προς τα κάτω.

Συντήρηση

• Καθαρίζετε την επιφάνεια της μονάδας χρησιμοποιώντας ισοπροπυλική αλκοόλη με συγκέντρωση 50% έως 70% κ.ό. ή αιθαλόνη με συγκέντρωση 76,9% έως 81,4% κ.ό.
  • Για δύσκολη βρομιά χρησιμοποιήστε ένα απαλό πανί καθαρισμού, ελαφρώς εμποτισμένο με μη δραστικό απορρυπαντικό που έχει αραιωθεί με νερό και, στη συνέχεια, καθαρίστε εφαρμόζοντας την προηγούμενη μέθοδο χημικού καθαρισμού. Μη χρησιμοποιείτε βενζίνη καθαρισμού, διαλυτικά, ὅξινα διαλύματα καθαρισμού, αλκαλικά διαλύματα καθαρισμού, λειαντικά μέσα καθαρισμού, χημικά επεξεργασμένα πανιὰ ή άλλους πτητικούς διαλύτες για να καθαρίσετε ή για να απολυμάνετε τη μονάδα, διαφορετικά μπορεί να προκληθεί ζημιά στην επιφάνεια της μονάδας.

Συμπύκνωση

Αν η μονάδα μεταφερθεί απότομα από κρύο σε ζεστό χώρο ή αν αυξηθεί απότομα η θερμοχρασία περιβάλλοντος, ενδέχεται να σχηματιστεί υγρασία στην εξωτερική επιφάνεια της μονάδας. Το φαινόμενο αυτό είναι γνωστό ως συμπύκνωση. Αν παρουσιαστεί συμπύκνωση, περιμένετε να εξαλειφθεί η συμπύκνωση πριν χρησιμοποιήσετε τη μονάδα. Αν χρησιμοποιήσετε τη μονάδα παρουσία συμπύκνωσης, μπορεί να προκληθεί βλάβη σε άλλες συνδεδεμένες συσχευές.

Εξαρτήματα μονάδας

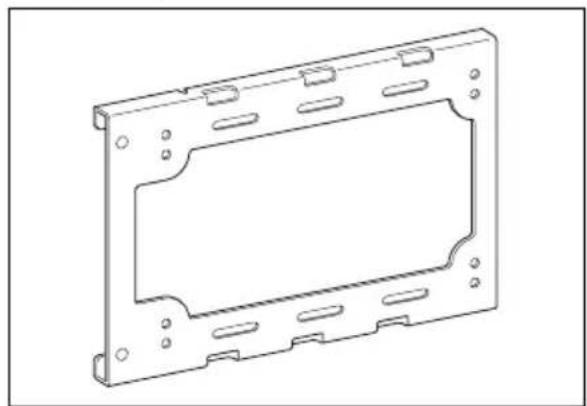

Πλάκα στήριξης IPC

Τοποθετήστε την στην κάτω πλευρά του μετατροπέα IP.

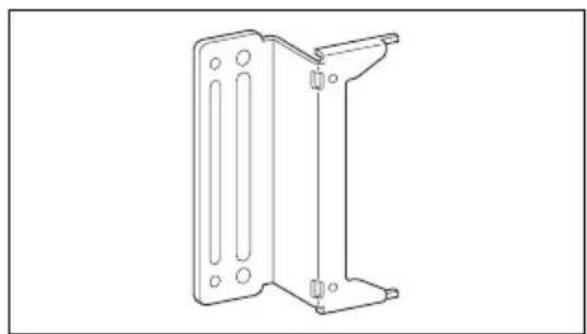

Βάση στήριξης στην οθόνη

Τοποθετήστε την στην οθόνη.

Χησιμοποιήστε τους κατά τη στερέωση της μονάδας στην οθόνη χησιμοποιώντας τη βάση της οθόνης.

Τοποθέτηση πλάκας στήριξης IPC

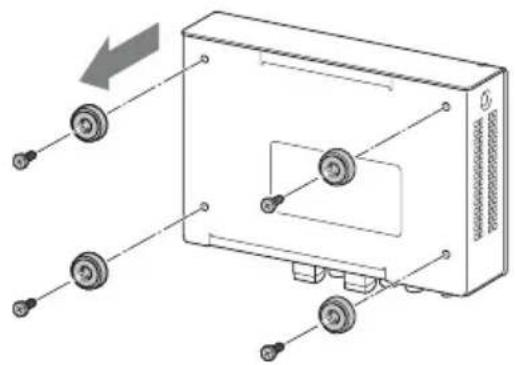

1 Αφαιρέστε τις βίδες στερέωσης των πελμάτων (4) στην κάτω πλευρά του μετατροπέα IP και αφαιρέστε τα πέλματα.

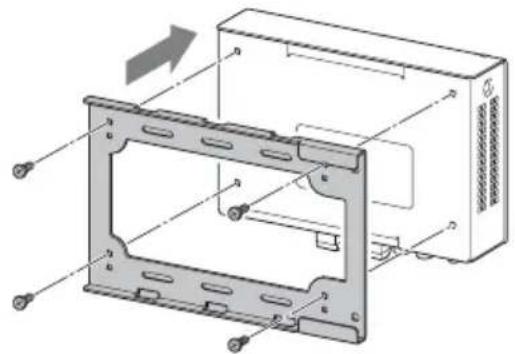

2Χοησιμοποιήστε τις βίδες που αφαιρέσατε στο βήμα 1 για να στερεώσετε την πλάκα στήριξης IPC στο μετατροπέα IP.

Κατά την τοποθέτηση της πλάκας στήσιξης IPC στην οθόνη, στερεώστε την στο μετατροπέα IP με την πρόσοψη του μετατροπέα IP στραμμένη προς τα πάνω και την πλευρά των υποδοχών του στραμμένη προς τα κάτω.

Τοποθέτηση βάσης στήριξης στην οθόνη

Τοποθετήστε τη βάση στήριξης εφαρμόζοντας κάποια από τις παρακάτω μεθόδους.

• Χησιμοποιήστε τη βάση οθόνης για να στερεώσετε τη μονάδα
• Τοποθετήστε τη μονάδα με τη βάση οθόνης τοποθετημένη

Προσοχή

Αν και μπορούν να χρησιμοποιηθούν οι οπές των βιδών της βάσης VESA είτε στην αριστερή είτε στη δεξιά πλευρά του πίσω μέρους της οθόνης, δεν είναι δυνατόν να χρησιμοποιηθούν και οι δύο πλευρές ταυτόχρονα για την τοποθέτηση πολλών μετατροπέων IP.

Χρήση της βάσης οθόνης για στερέωση της μονάδας

Αφαιρέστε τη βάση της οθόνης και χρησιμοποιήστε την για να στερεώσετε τη βάση στήσιξης στην οθόνη ανάμεσα σε αυτήν και την οθόνη.

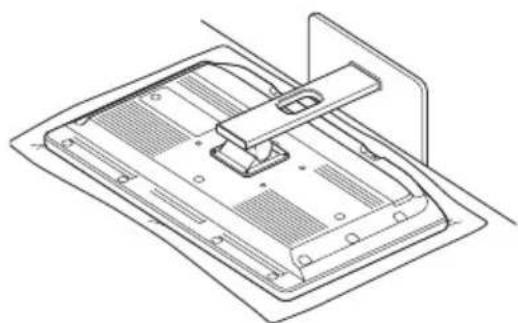

1 Τοποθετήστε την οθόνη με μέτωπο προς τα κάτω πάνω σε μαλακό πανί.

2 Αφαιρέστε τις βίδες στερέωσης της βάσης της οθόνης και αφαιρέστε τη βάση της οθόνης.

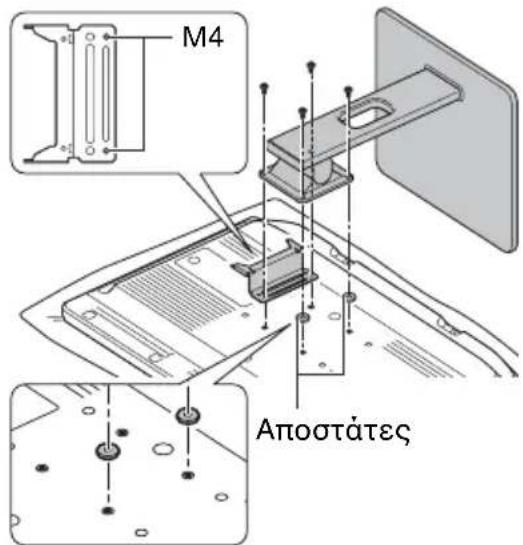

3 Ευθυγραμμίστε τις οπές των βιδών M4 στη βάση στήριξης στην οθόνη με τις οπές των βιδών M4 στο πίσω μέρος της οθόνης, βάλτε τους αποστάτες μέσα στις οπές M4 της άλλης πλευράς και χησιμοποιήστε τις βίδες για να στερεώσετε ξανά τη βάση της οθόνης στην οθόνη.

M4 Αποστάτες

Μετά την τοποθέτηση, βάλτε την οθόνη σε όρθια θέση πριν τοποθετήσετε το μετατροπέα IP (σελίδα 7).

Τοποθέτηση της μονάδας με τη βάση οθόνης τοποθετημένη

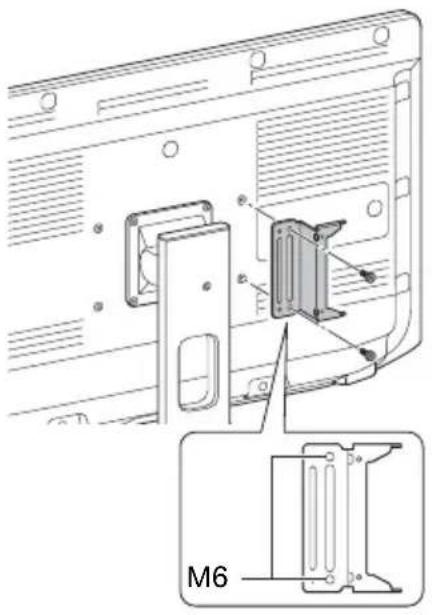

Ευθυγραμμίστε τις οπές των βιδών Μ6 στη βάση στήριξης στην οθόνη με τις οπές των βιδών Μ6 στο πίσω μέρος της οθόνης, και στερεώστε την με τις παρεχόμενες βίδες (Μ6×12). Μπορείτε να τοποθετήσετε τη βάση στήριξης στην οθόνη με τη βάση της οθόνης τοποθετημένη.

M6

Τοποθέτηση του μετατροπέα IP

Προσοχή

Εγκαθιστάτε πάντοτε το μετατροπέα IP με την πρόσοψή του στραμμένη προς τα πάνω και την πλευρά των υποδοχών του στραμμένη προς τα κάτω.

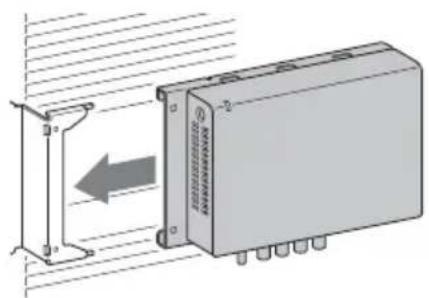

1 Τοποθετήστε συρταρωτά το μετατροπέα ΙΡ στη βάση στήσιξης στην οθόνη από το πλάι.

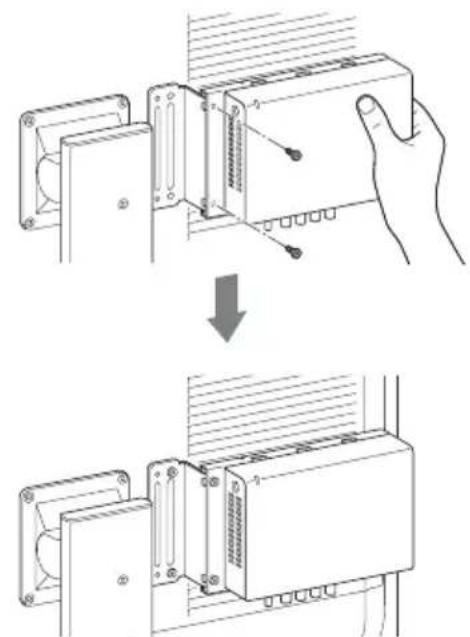

2 Στερεώστε την πλάκα στήριξης IPC με τις παρεχόμενες βίδες (Μ4×8) κρατώντας την ταυτόχρονα με το χέσι για στήριξη.

(Κατά την τοποθέτηση της μονάδας με τη βάση οθόνης τοποθετημένη)

Προδιαγραφές

Συνθήκες αποθήκευσης και μεταφορά

Θερμοκρασία

$$ - 2 0 ^ {\circ} \mathrm{C} \dot {\varepsilon} \omega \varsigma + 6 0 ^ {\circ} \mathrm{C} $$

Υγρασία

20% ἔως 90% (δεν

επιτρέπεται συμπύκνωση)

Πεση

700 hPa 1.060 hPa

Διαστάσεις

Πλάκα στήσιξης IPC

Περίπου 194 × 123 × 10 mm

$$ (\Pi \times \mathrm{Y} \times \mathrm{B}) $$

Βάση στήσιξης στην οθόνη

Περίπου 80 × 120 × 39 mm

( × Y × B), 2 mm ( o )

Συνδυασμός και των δύο

στησιγμάτων

Περίπου 233 × 123 × 41 mm

(διάμετρος), 2 mm (πάχος)

Βάρος Πλάκα στήσιξης IPC

Περίπου 130 g

Βάση στήσιξης στην οθόνη

Περίπου 150 g

Συνδυασμός και των δύο

στηριγμάτων

Περίπου 285 g

Αποστάτης

Περίπου 2 g

Παρεχόμενα αξεσουάρ

Οδηγίες χοήσης (1)

8 βίδες M4 (2)

12 βίδες M6 (2)

in Europe (Πληροφορίες για

πελάτες στην Ευρώπη) (1)

Ο σχεδιασμός και οι προδιαγραφές μπορεί να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

Σημειώσεις

• Πάντα να επαληθεύετε ότι η μονάδα λειτουργεί κανονικὰ προτού την χρησιμοποιήσετε. Η ΣΟΝΥ ΔΕΝ ΦΕΡΕΙ ΟΙΑΔΗΠΟΤΕ ΕΥΘΥΝΗ ΓΙΑ ΤΥΧΟΝ ΖΗΜΙΕΣ ΟΙΑΣΔΗΠΟΤΕ ΦΥΣΕΩΣ ΣΥΜΠΕΡΙΛΑΜΒΑΝΟΜΕΝΩΝ, ΑΝΕΥ ΠΕΡΙΟΡΙΣΜΟΥ, ΟΙΩΝΔΗΠΟΤΕ ΑΠΟΖΗΜΙΩΣΕΩΝ 'Η ΕΠΙΣΤΡΟΦΩΝ ΧΡΗΜΑΤΩΝ ΕΞ ΑΙΤΙΑΣ ΑΠΩΛΕΙΑΣ ΤΩΝ ΤΡΕΧΟΝΤΩΝ 'Η ΠΡΟΣΔΟΚΩΜΕΝΩΝ ΚΕΡΔΩΝ ΛΟΓΩ ΒΛΑΒΗΣ ΤΗΣ ΠΑΡΟΥΣΗΣ ΜΟΝΑΔΑΣ, ΕΙΤΕ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΠΕΡΙΟΔΟΥ ΕΓΓΥΗΣΗΣ 'Η ΜΕΤΑ ΤΗ ΛΗΞΗ ΑΥΤΗΣ, 'Η ΓΙΑ ΟΙΟΝΔΗΠΟΤΕ ΑΛΛΟ ΛΟΓΟ.

• H SONY ΔΕΝ ΦΕΡΕΙ ΕΥΘΥΝΗ ΓΙΑ ΟΠΟΙΑΔΗΠΟΤΕ ΑΞΙΩΣΗ ΠΡΟΒΛΗΘΕΙ ΑΠΟ ΧΡΗΣΤΕΣ ΤΗΣ ΠΑΡΟΥΣΑΣ ΜΟΝΑΔΑΣ ́Η ΤΡΙΤΑ ΠΡΟΣΩΠΑ.

• H SONY ΔEN ΦΕΡΕΙ ΕΥΘΥΝΗ ΓΙΑ ΤΟΝ ΤΕΡΜΑΤΙΣΜΟ 'Η ΤΗ ΛΗΞΗ ΟΠΟΙΑΣΔΗΠΟΤΕ ΥΠΗΡΕΣΙΑΣ ΣΧΕΤΙΖΕΤΑΙ ΜΕ ΤΗΝ ΠΑΡΟΥΣΑ ΜΟΝΑΔΑ ΠΟΥ ΜΠΟΡΕΙ ΝΑ ΑΝΑΚΥΨΕΙ ΛΟΓΩ ΟΠΟΙΑΣΔΗΠΟΤΕ ΠΕΡΙΣΤΑΣΗΣ.
