NUA-BK10 - Elektronisk tilbehør SONY - Gratis brugsanvisning og manual

Produkttype	Monteringsbeslag til IP-omformer
Mærke	Sony
Model	NUA-BK10
Skærmkompatibilitet	Serien LMD-X310
Dimensioner på IPC-beslag	Ca. 194 x 123 x 10 mm (B x H x D)
Dimensioner på skærmbeslag	Ca. 80 x 120 x 39 mm (B x H x D), tykkelse 2 mm
Mål for samlingen	Ca. 233 x 123 x 41 mm (B x H x D, ekskl. fremspring)
Vægt på IPC-beslag	Ca. 130 g
Vægt på skærmbeslag	Ca. 150 g
Totalvægt	Ca. 285 g (samling)
Materiale	Ikke specificeret (sandsynligvis metal og plast)
Farve	Ikke specificeret (sandsynligvis sort)
Primær funktion	Fastgør en IP-omformer på en kompatibel skærm
Monteringsmetode	Via skærmens fod eller direkte fastgørelse (M4- eller M6-skruer)
Medfølgende tilbehør	M4x8-skruer (2), M6x12-skruer (2), brugsanvisning, kundeinformation Europa
Opbevaringstemperatur	-20°C til +60°C
Opbevaringsfugtighed	20% til 90% (uden kondens)
Opbevaringstryk	700 hPa til 1060 hPa
Anbefalet rengøring	Isopropylalkohol 50-70% v/v eller ethanol 76,9-81,4% v/v
Brugsforholdsregler	Må ikke bruges med andre skærme; undgå forlængerledninger med stikdåse; hold en afstand på 4 cm omkring IP-omformeren
Garanti	Begrænset Sony-garanti (se websted for betingelser)
Oprindelsesland	Ikke specificeret

Ofte stillede spørgsmål - NUA-BK10 SONY

Hvilke skærme er NUA-BK10 kompatibel med?

NUA-BK10 er specielt designet til skærme i Sony LMD-X310-serien. Installer det ikke på andre skærme for at undgå risiko for røg, brand eller elektromagnetisk interferens.

Hvordan installeres beslaget på skærmen?

To metoder: 1) Brug skærmens fod: Fjern foden, fastgør skærmbeslaget mellem skærmen og foden med de medfølgende skruer. 2) Med foden påsat: Fastgør beslaget direkte på M6-hullerne bag på skærmen. Se manualen for detaljerede trin.

Hvilke skruer skal bruges til montering?

Sættet indeholder to M4×8-skruer (til fastgørelse af IPC-beslaget til IP-omformeren) og to M6×12-skruer (til fastgørelse af skærmbeslaget til skærmen). Der medfølger også afstandsstykker til montering med fod.

Hvordan rengøres NUA-BK10-beslaget?

Brug en blød klud fugtet med isopropylalkohol (50% til 70% v/v) eller ethanol (76,9% til 81,4% v/v). Til genstridigt snavs, brug først et mildt fortyndet rengøringsmiddel, derefter alkoholopløsningen. Brug ikke benzen, fortynder, syre, alkali, slibemiddel eller flygtigt opløsningsmiddel.

Hvad gør man ved kondens på enheden?

Hvis enheden flyttes fra et koldt til et varmt sted, kan der dannes kondens. Vent, indtil den forsvinder, før du bruger enheden for at undgå skade på tilsluttede enheder.

Kan jeg bruge en forlængerledning med stikdåse til IP-omformeren?

Nej, det er forbudt. En forlængerledning med stikdåse kan øge strømlækagen og forårsage elektrisk stød. Tilslut hverken skærmen eller IP-omformeren til en forlængerledning med stikdåse.

Hvad er de anbefalede opbevaringsbetingelser?

Temperatur: -20°C til +60°C, fugtighed: 20% til 90% (uden kondens), tryk: 700 hPa til 1060 hPa.

Følger der garanti med NUA-BK10?

Ja, Sony tilbyder en begrænset garanti. For kunder i Canada, se http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty for detaljer. For andre regioner, henvises til den medfølgende dokumentation.

Kan jeg montere flere IP-omformere på samme skærm?

Nej, brug ikke enheden til at installere flere IP-omformere på en skærm. Det kan medføre fald eller funktionsfejl.

Hvordan orienteres IP-omformeren under montering?

Installer altid IP-omformeren med frontpanelet opad og stikpanelet nedad.

BRUGSANVISNING NUA-BK10 SONY

Før du betjener denne enhed, skal du læse denne vejledning grundigt og opbevare den for fremtidig reference.

Følg advarslerne i brugervejledningen for dele på enheden, hvor dette symbol sidder.

BEMÆRK Baggrundsfarve:

Blå

Symbol: Hvid

Dette symbol angiver EF-repræsentanten og vises ved siden af EF-repræsentantens navn og adresse.

Dette symbol angiver serienummeret.

Dette symbol angiver versionen af den medfølgende dokumentation.

Dette symbol angiver produktionsdatoen.

Opbevarings- og transporttemperatur

Dette symbol angiver det acceptable temperaturinterval for opbevarings- og transportmiljøer.

Opbevarings- og transportfugtighed

Dette symbol angiver det acceptable fugtighedsinterval for opbevarings- og transportmiljøer.

Opbevarings- og transporttryk

Dette symbol angiver det acceptable atmosfæriske trykinterval for opbevarings- og transportmiljøer.

Pas på

Når du bortskaffer enheden eller tilbehøret, skal du overholde lovgivningen i det pågældende område eller land og reglerne på det pågældende hospital angående forurening af miljøet.

Pas på

konverteringsenhedens Brugervejledning for at få sikkerhedsoplysninger og andre oplysninger om brugen af dette produkt.

Pas på

Når enheden installeres, skal der være mindst 4 cm afstand rundt om IP-konverteringsenheden samt den afstand, der er specificeret for hver enhed, for at sikre korrekt ventilering og nem adgang ved serviceeftersyn.

Sikkerhedsforanstaltninger i forbindelse med brug

ADVARSEL

Denne enhed er designet specifikt til brug med monitorer i serien LMD-X310. Enheden må ikke installeres på andre monitorer end de ovenstående, da dette kan medføre røg, ild, elektromagnetisk interferens osv.

ADVARSEL

Brug af stikdåser er forbudt

Hvis der bruges en stikdåse, kan der ske forhøjet lækage af strømmen som følge af afbrydelse af stikdåsens beskyttende jordleder, hvilket kan medføre elektrisk stød. Tilslut hverken monitoren eller IP-konverteringsenheden til en stikdåse.

Enheden må ikke bruges til at installere flere IP-konverteringsenheder på en monitor, da dette kan medføre fald og funktionsfejl i enheden.

Position

IP-konverteringsenheden skal altid installeres, således at frontpanelet vender opad og panelet med stikforbindelsen nedad.

Vedligeholdelse

• Enhedens overflade skal rengøres ved bruge af isopropylalkohol med en koncentration på 50% til 70% v/v eller ethanol med en koncentration på 76,9% til 81,4% v/v.
• Til genstridigt snavs skal der bruges en blød klud, der er let fugtet med et mildt rengøringsmiddel, som er fortyndet med vand, og herefter rengøres med ovenstående kemiske rengøringsmetode. Brug ikke benzen, fortyndere, syreholdige rengøringsmidler, basiske rengøringsmidler, skuremidler, kemisk behandlede klude eller andre fordampende opløsningsmidler til at rengøre eller desinficere enheden, da dette kan skade enhedens overflade.

Kondensation

Hvis enheden pludseligt flyttes fra kolde til varme omgivelser, eller hvis omgivelsestemperaturen pludseligt stiger, kan der forekomme fugt på enhedens ydre overflade. Dette er kendt som kondensation. Hvis kondensation forekommer, skal der ventes, indtil kondensationen forsvinder, før enheden anvendes. Brug af enheden med kondensation til stede kan beskadige de andre tilsluttede enheder.

Enhedens dele

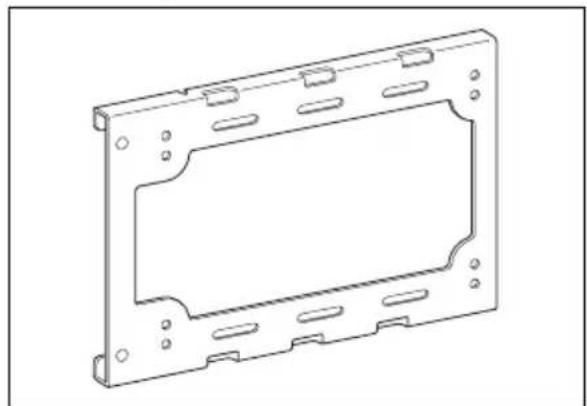

IPC-beslag

Monter dette på bunden af IP-konverteringsenheden.

Brug disse, när enheden fastgøres til monitoren ved brug af monitorfoden.

Montering af IPC-beslaget

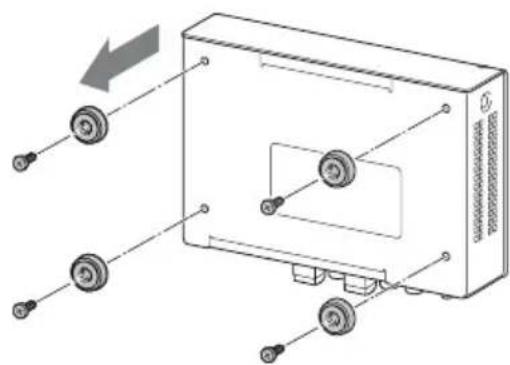

1 Fjern skruerne, som holder fødderne (4) på plads på bunden af IP-konverteringsenheden, og fjern fødderne.

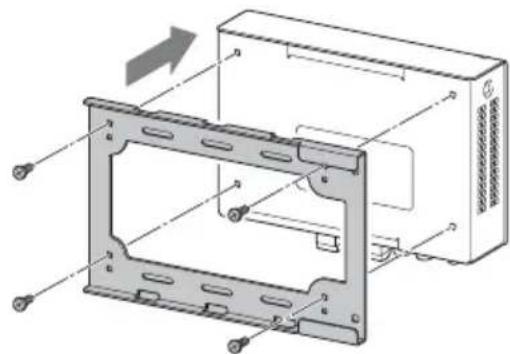

2 Brug de skruer, som blev fjernet i trin 1, til at fastgøre IPC-beslaget til IP-konverteringsenheden.

Ved montering på monitoren skal IPC- beslaget fastgøres til IP- konverteringsenheden, mens IP- konverteringsenhedens frontpanel vender opad og panelet med stikforbindelsen nedad.

Montering af monitorbeslaget

Monter beslaget ved brug af en af følgende metoder.

• Brug monitorfoden til at fastgøre enheden
  • Monter enheden uden at fjerne monitorfoden

Pas på

Selvom VESA-monteringsskruehullerne på både venstre og højre side af monitorens bagside kan bruges, så kan begge sider ikke bruges samtidigt til at montere flere IP-konverteringsenheder.

For at bruge monitorfoden til at fastgøre enheden

Fjern monitorfoden, og brug den til at fastgøre monitorbeslaget mellem foden og monitoren.

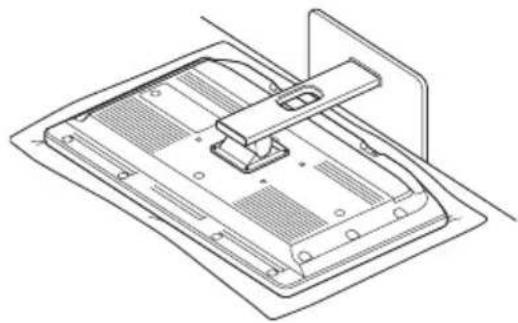

1 Placer monitoren med forsiden nedad på et blødt stykke stof.

2 Fjern skruerne, som fastgør monitorfoden, og fjern monitorfoden.

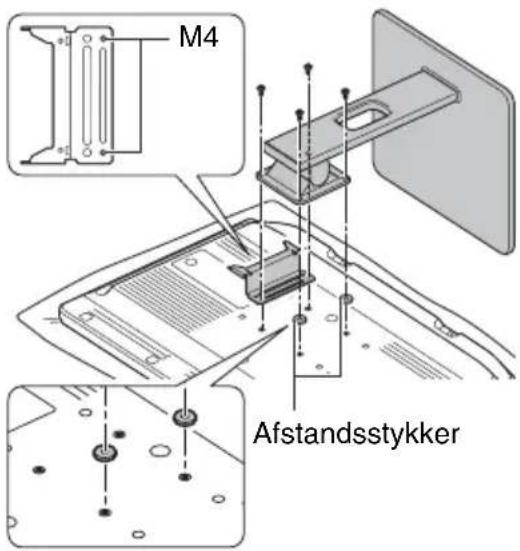

3 Placer monitorbeslaget, så M4-skruehullerne på beslaget er på linje med M4-skruehullerne på monitorens bagside, indsæt afstandsstykkerne i M4-hullerne på den anden side, og brug skruerne til at fastgøre monitorfoden til monitoren igen.

Efter montering skal monitoren placeres, så den står op, før IP-konverteringsenheden monteres (side6).

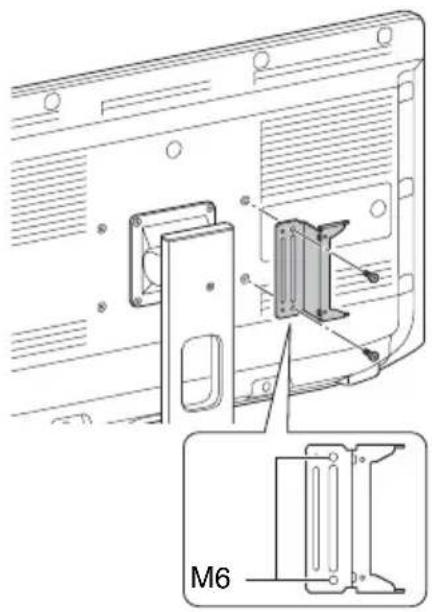

For at montere enheden uden at fjerne monitorfoden

Placer monitorbeslaget, så M6-skruehullerne på beslaget er på linje med M6-skruehullerne på monitorens bagside, og fastgør beslaget med de medfølgende skruer (M6×12). Du kan fastgøre monitorbeslaget, mens foden sidder på monitoren.

Montering af IP-konverteringsenheden

Pas på

IP-konverteringsenheden skal altid installeres, således at frontpanelet vender opad og panelet med stikforbindelsen nedad.

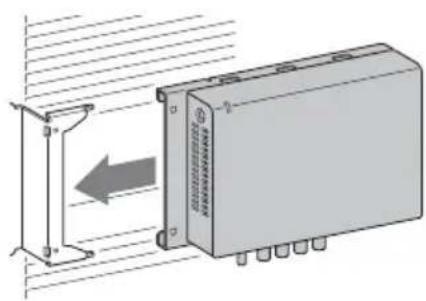

1 Skub IP-konverteringsenheden fast på monitorbeslaget fra siden.

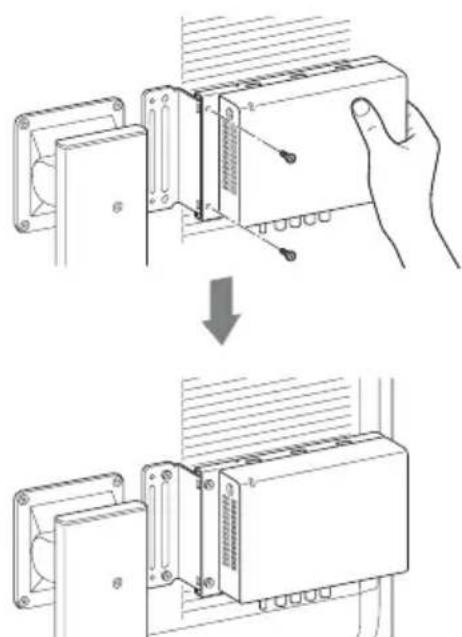

2 Fastgør IP-konverteringsenhedens beslag med de medfølgende skruer (M4×8), mens der holdes på beslaget som støtte.

(Når enheden monteres uden at fjerne monitorfoden)

Specifikationer

20% til 90% (ingen kondens tilladt)

Tryk

700 hPa til 1.060 hPa

Dimensioner

IPC-beslag

Ca. 194 × 123 × 10 mm

(B × H × D)

Monitorbeslag

Ca. 80 × 120 × 39 mm

Kombination af begge beslag

Ca. 233 × 123 × 41 mm

(B × H × D, ikke medregnet

udstikkende dele)

Afstandsstykker

Ca. 15 mm (diameter), 2 mm

(tykkelse)

Vægt IPC-beslag

Ca. 130 g

Monitorbeslag

Ca. 150 g

Kombination af begge beslag

Ca. 285 g

Afstandsstykke

Ca. 2 g

Brugervejledning (1)

Skruer M4×8 (2)

Skruer M6×12 (2)

Design og specifikationer kan ændres uden varsel.

Bemærk

- Kontrollér altid, at enheden fungerer korrekt, før du bruger den. SONY ER IKKE FORPLIGTET TIL AT YDE NOGEN FORM FOR ERSTATNING INKLUSIVE, MEN IKKE BEGRÄNSET TIL KOMPENSATION ELLER REFUSION PÅ GRUND AF TAB AF NUVÄRENDE ELLER MULIG INDTJENING FORÅRSAGET AF SVIGT I DENNE ENHED, ENTEN I L∅BET AF GARANTIPERIODEN ELLER EFTER UDL∅B HERAF, ELLER AF EN HVILKEN SOM HELST ANDEN ÅRSAG.

• SONY KAN IKKE G∅RES ANSVARLIG I FORBINDELSE MED KRAV AF NOGEN ART, SOM REJSES AF BRUGERE AF DENNE ENHED ELLER AF TREDJEPARTER.

- SONY KAN IKKE G∅RES ANSVARLIG FOR AFBRYDELSEN ELLER OPH∅RET AF NOGEN TYPE SERVICE I FORBINDELSE MED DENNE ENHED, SOM KAN FOREKOMME, UANSET DE TILGRUNDLIGGENDE OMSTÆNDIGHEDER.
