Typ produktu	Montážní držák pro IP konvertor
Značka	Sony
Model	NUA-BK10
Kompatibilita monitorů	Řada LMD-X310
Rozměry držáku IPC	Přibližně 194 x 123 x 10 mm (D x V x H)
Rozměry držáku monitoru	Přibližně 80 x 120 x 39 mm (D x V x H), tloušťka 2 mm
Rozměry sestavy	Přibližně 233 x 123 x 41 mm (D x V x H, bez výstupků)
Hmotnost držáku IPC	Přibližně 130 g
Hmotnost držáku monitoru	Přibližně 150 g
Celková hmotnost	Přibližně 285 g (sestava)
Materiál	Nespecifikováno (pravděpodobně kov a plast)
Barva	Nespecifikováno (pravděpodobně černá)
Hlavní funkce	Upevnění IP konvertoru na kompatibilní monitor
Způsob montáže	Pomocí stojanu monitoru nebo přímého upevnění (šrouby M4 nebo M6)
Dodávané příslušenství	Šrouby M4x8 (2), šrouby M6x12 (2), návod k použití, informace pro zákazníky v Evropě
Skladovací teplota	-20°C až +60°C
Skladovací vlhkost	20% až 90% (bez kondenzace)
Skladovací tlak	700 hPa až 1060 hPa
Doporučené čištění	Izopropylalkohol 50-70% obj. nebo ethanol 76,9-81,4% obj.
Bezpečnostní opatření	Nepoužívejte s jinými monitory; vyhněte se prodlužovacím kabelům; udržujte prostor 4 cm kolem IP konvertoru
Záruka	Omezená záruka Sony (podmínky viz web)
Země původu	Nespecifikováno

Často kladené otázky - NUA-BK10 SONY

Se kterými monitory je NUA-BK10 kompatibilní?

NUA-BK10 je navržen speciálně pro monitory řady Sony LMD-X310. Neinstalujte jej na jiné monitory, aby nedošlo k riziku kouře, požáru nebo elektromagnetického rušení.

Jak nainstalovat držák na monitor?

Dvě metody: 1) Použijte stojan monitoru: sejměte stojan, upevněte držák monitoru mezi monitor a stojan pomocí dodaných šroubů. 2) S připevněným stojanem: upevněte držák přímo do otvorů M6 na zadní straně monitoru. Podrobné kroky najdete v návodu.

Jaké šrouby použít pro montáž?

Sada obsahuje dva šrouby M4×8 (pro upevnění držáku IPC k IP konvertoru) a dva šrouby M6×12 (pro upevnění držáku monitoru k monitoru). K montážím se stojanem jsou také dodávány distanční podložky.

Jak čistit držák NUA-BK10?

Použijte měkký hadřík navlhčený izopropylalkoholem (50% až 70% obj.) nebo ethanolem (76,9% až 81,4% obj.). Na odolné nečistoty nejprve použijte zředěný jemný čisticí prostředek, poté alkoholový roztok. Nepoužívejte benzen, ředidlo, kyseliny, zásady, abraziva nebo těkavá rozpouštědla.

Co dělat v případě kondenzace na zařízení?

Pokud je zařízení přeneseno z chladného do teplého prostředí, může dojít ke kondenzaci. Před použitím zařízení počkejte, až kondenzace zmizí, aby nedošlo k poškození připojených zařízení.

Mohu použít prodlužovací kabel s IP konvertorem?

Ne, je to zakázáno. Prodlužovací kabel může zvýšit svodový proud a způsobit úraz elektrickým proudem. Nepřipojujte monitor ani IP konvertor k prodlužovacímu kabelu.

Jaké jsou doporučené skladovací podmínky?

Teplota: -20°C až +60°C, vlhkost: 20% až 90% (bez kondenzace), tlak: 700 hPa až 1060 hPa.

Je NUA-BK10 dodáván se zárukou?

Ano, Sony poskytuje omezenou záruku. Pro zákazníky v Kanadě navštivte http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pro podrobnosti. Pro ostatní regiony viz přiložená dokumentace.

Mohu na jeden monitor namontovat více IP konvertorů?

Ne, nepoužívejte zařízení k instalaci více IP konvertorů na jeden monitor. Mohlo by to způsobit pády nebo poruchy.

Jak orientovat IP konvertor při montáži?

Vždy instalujte IP konvertor s předním panelem nahoru a konektorovým panelem dolů.

NÁVOD K OBSLUZE NUA-BK10 SONY

Před použitím přístroje si tuto uživatelskou příručku pečlivě prostudujte a uchovejte si ji pro budoucí potřebu.

Symboly na produktech

Bezpečnostní symbol

V prípadě součástí prístroje označených tímto symbolem postupujte podle výstrah uvedených v uživatelské príručce.

POZNÁMKA

Barva pozadí: Modrá

Symbol: Bílá

Tento symbol označuje výrobce, a objevuje se vedle názvu a adresy výrobce.

Tento symbol označuje zástupce Evropského společenství a je uveden v blízkosti jména a adresy tohoto zástupce.

Tento symbol označuje sériové číslo.

Teno symbol označuje verzi doprovodné dokumentace.

Tento symbol označuje datum výroby.

Skladovací a přepravní teplota

Tento symbol označuje přijatelný rozsah teploty pro skladování a přepravu.

Skladovací a přepravní vlhkost

Tento symbol označuje přijatelný rozsah vlhkosti pro skladování a přepravu.

Skladovací a přepravní tlak

Tento symbol označuje přijatelný rozsah atmosférického tlaku pro skladování a přepravu.

Upozornění

V případě, že se přístroje nebo příslušenství zbavujete, musíte se řídit zákony v příslušné zemi nebo oblasti a nařízeními v příslušné nemocnici, které se týkají znečištění životního prostředí.

Upozornění

Upozornění a další informace o používání tohoto produktu viz Uživatelská příručka monitoru a IP převodníku.

Upozornění

Během instalace udržujte volný prostor alespoň 4 cm na okolo IP převodníku a volný prostor stanovený pro každé zajištění správného větrání a přístupu pro údržbu.

Bezpečnostní opatření k použití

VÝSTRAHA

Podporované monitory

Jednotka je specificky určena pro použití s monitory řady LMD-X310. Neinstalujte jednotku na monitory jiné, než je uvedeno výše, protože by to mohlo způsobit vznik kouře, požáru, elektromagnetickému rušení atd.

VÝSTRAHA

Zakazuje se používat rozdvojovací přípojky

Při použití rozdvojovací přípojky může docházet ke zvýšené svodového proudu v důsledku odpojení ochranného zemnicího vodiče rozdvojovací přípojky, což může způsobit úraz elektrickým proudem. Nepřipojujte monitor ani IP převodník k rozdvojovací přípojce.

Vícenásobné instalace

Nepoužívejte jednotku k instalaci na monitor několik IP převodníků, protože by to mohlo způsobit pády a poruchy zařízení.

Orientace

Vždy nainstalujte IP převodník předním panelem nahoru a panelem konektoru dolů.

Údržba

• K vyčištění povrchu jednotky použijte izopropyl alkohol s koncentrací 50% až 70% (objemových) nebo etanol s koncentrací 76,9% až 81,4% (objemových).
• Je-li nečistota obtížně odstranitelná, otřete ji měkkým čisticím hadrem namočeným lehce do slabého čisticího prostředku naředěného vodou a pak otřete do čista předchozí metodou chemického čištění. Pro čištění nebo desinfikování jednotky nepoužívejte benzen, ředidla, kyselé čisticí roztoky, zásadité čisticí roztoky, abrazivní čisticí prostředky, chemicky ošetřené látky nebo jiná těkavá rozpouštědla, protože by to mohlo způsobit poškození povrchu.

Kondenzace

Pokud jednotku náhled přenesete ze studeného do teplého místa, nebo se náhle zvýší okolní teplota, může se na vnějším povrchu jednotky vytvořit vlhkost. Tomuto jevu se říká kondenzace. Pokud je kondenzaci dojde, vyčkejte, dokud se kondenzace neodstraní a až poté můžete jednotku používat. Používání jednotky za přítomnosti kondenzace může způsobit poškození jiných připojených zařízení.

Součásti jednotky

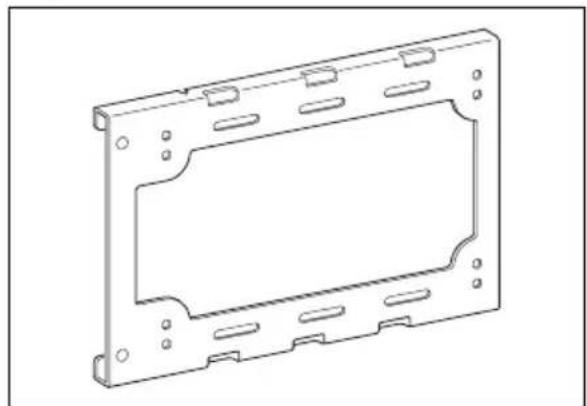

Držák IPC

Tuto součást upevněte na spodní stranu IP převodníku.

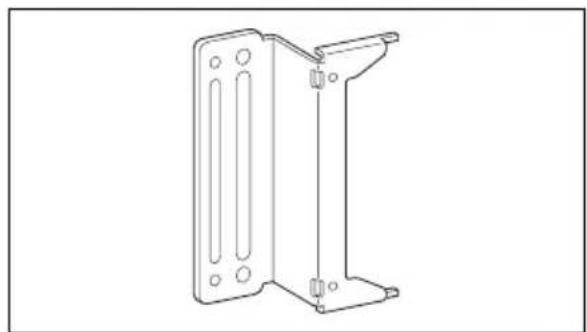

Upevněte součást k monitoru.

Vymezovací vložky (2)

Tyto součásti používejte při zajištění jednotky k monitoru pomocí stojanu.

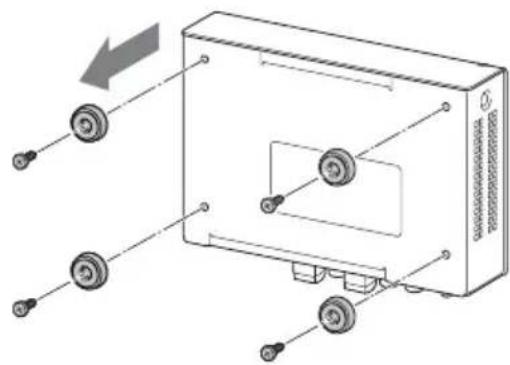

1 Demontujte šrouby upevňující patku (4) na dolní straně IP převodníku a sejměte patky.

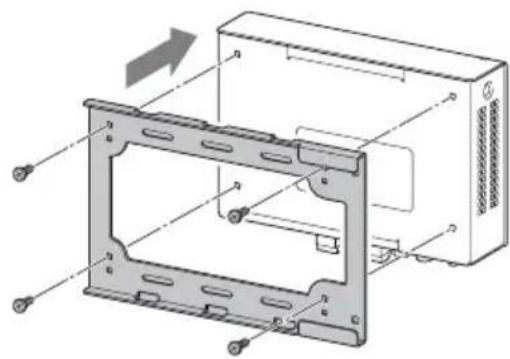

2 Pomocí šroubů demontovaných v kroku 1 zajistěte držák IPC k IP převodníku.

Při upevňování na monitoru upevněte držák IPC na IP převodník s předním panelem IP převodníku směrem nahoru a panelem konektoru směrem dolů.

Upevnění držáku monitoru

Upevněte držák pomocí jedné z následujících metod

• Pro zajištění jednotky používejte stojan monitoru

- Upevněte jednotku s nasazeným stojanem monitoru

Upozornění

I když lze použít některé otvory pro šrouby závěsu VESA na levé nebo pravé zadní straně monitoru, nelze obě strany použít současně k upevněné několika převodníků IP.

Používejte stojan monitoru pro zajištění jednotky

Demontujte stojan monitoru a použijte jej k zajištění držáku monitoru mezi ním a monitorem.

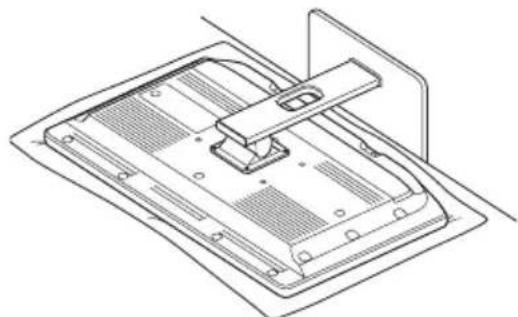

1 Umístěte monitor čelem dolů na měkký hadr.

2Demontujte šrouby, které zajištují stojan monitoru a demontujte jej.

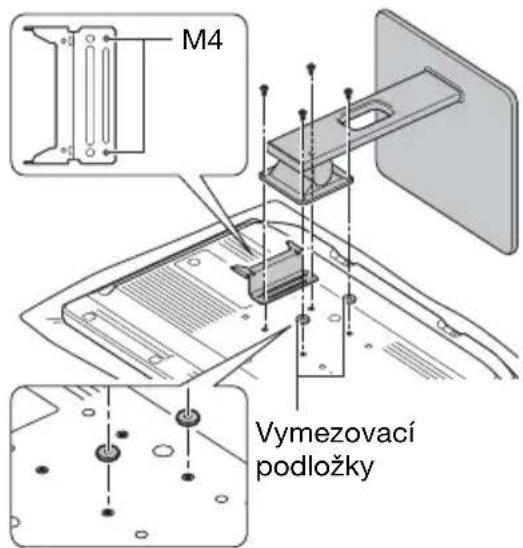

3Vyrovnejte otvory pro šrouby M4 na držáku monitoru s otvory pro šrouby M4 na zadní straně monitoru. Vložte vymezovací vložky do otvorů M4 na druhé straně a šrouby zajistěte stojan monitoru k monitoru.

Po upevnění umístěte monitor do vzpřímené polohy a až poté namontujte IP převodník (strana6).

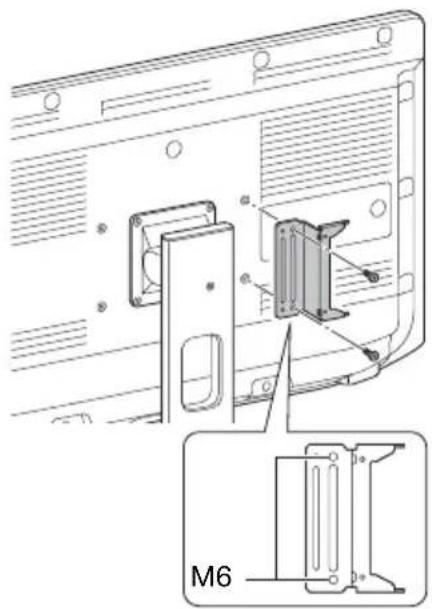

Upevněte jednotku s nasazeným stojanem monitoru

Vyrovnejte otvory pro šrouby M6 na držáku monitoru s otvory pro šrouby M6 na zadní straně monitoru a zajistěte dodanými šrouby (M6×12). Držák monitoru můžete upevnit s nasazeným stojanem monitoru.

Upevnění IP převodníku

Upozornění

Vždy nainstalujte IP převodník předním panelem nahoru a panelem konektoru dolů.

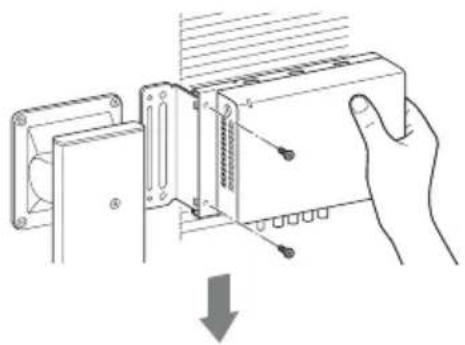

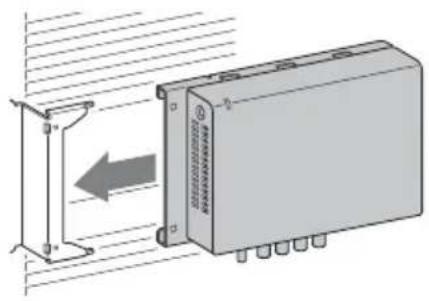

1 Presuňte IP převodník na držák monitoru ze strany.

2 Zajistěte držák IPC pomocí dodaných šroubů (M4×8) a současně držák přidržujte, aby nespadl.

(Při upevňování jednotky s nasazeným stojanem monitoru)

Technické údaje

Podmínky pro skladování a přepravu

Teplota

$$ - 2 0 ^ {\circ} \mathrm{Ca} \check {z} + 6 0 ^ {\circ} \mathrm{C} $$

Vlhkost

20% až 90% (není povolena

žádná kondenzace)

Tlak

700 hPa až 1 060 hPa

Rozměry

Držák IPC

Přibližně 194 × 123 × 10 mm

$$ (\check {\mathbf {s}} \times \mathbf {v} \times \mathbf {h}) $$

Držák monitoru

Přibližně 80 × 120 × 39 mm

( × v × h), 2 ~mm (tloušťka)

Kombinace obou držáků

Přibližně 233 × 123 × 41 mm

(š × v × h, bez výčnělků)

Vymezovací podložky

Přibližně φ15 mm (průměr),

2 mm (tlouštka)

Hmotnost

Držák IPC

Přibližně 130 g

Držák monitoru

Přibližně 150 g

Kombinace obou držáků

Přibližně 285 g

Vymezovací vložka

Přibližně 2 g

Dodávané příslušenství

Uživatelská příručka (1)

Šrouby M4×8 (2)

Šrouby M6×12 (2)

zákazníky v Evropě) (1)

Konstrukční a technické údaje se mohu lišit bez předchozího upozornění.

Poznámky

- Před použitím vždy zkontrolujte, zda jednotka pracuje správně. SPOLEČNOST SONY NEBUDE ZODPOVÍDAT ZA ŠKODY JAKÉHOKOLI DRUHU, MEZI NĚŽ PATŘÍ KOMPENZACE ČI NÁHRADA ZTRÁTY STÁVAJÍCÍCH NEBO PŘEDPOKLÁDANÝCH ZISKŮ V DŮSLEDKU ZÁVADY TÉTO JEDNOTKY, A TO BĚHEM PLATNOSTI ZÁRUKY ANI PO JEJÍM UPLYNUTÍ, ANI Z JAKÝCHKOLI JINÝCH DŮVODŮ.

- SPOLEČNOST SONY NEBUDE ZODPOVÍDAT ZA REKLAMACE ZE STRANY UŽIVATELŮ TÉTO JEDNOTKY ANI TŘETÍCH STRAN.

- SPOLEČNOST SONY NEBUDE ZODPOVÍDAT ZA UKONČENÍ NEBO PŘERUŠENÍ JAKÝCHKOLI SLUŽEB SOUVISEJÍCÍCH S TOUTO JEDNOTKOU V DŮSLEDKU OKOLNOSTÍ JAKÉHOKOLI DRUHU.
