NUA-BK10 - Elektroninen lisälaite SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	IP-muuntimen kiinnitysteline
Merkki	Sony
Malli	NUA-BK10
Näyttöjen yhteensopivuus	LMD-X310-sarja
IPC-telineen mitat	Noin 194 x 123 x 10 mm (L x K x S)
Näyttötelineen mitat	Noin 80 x 120 x 39 mm (L x K x S), paksuus 2 mm
Kokoonpanon mitat	Noin 233 x 123 x 41 mm (L x K x S, ilman ulkonemia)
IPC-telineen paino	Noin 130 g
Näyttötelineen paino	Noin 150 g
Kokonaispaino	Noin 285 g (kokoonpano)
Materiaali	Ei määritelty (todennäköisesti metallia ja muovia)
Väri	Ei määritelty (todennäköisesti musta)
Päätoiminto	Kiinnittää IP-muunnin yhteensopivaan näyttöön
Asennustapa	Näytön jalustan kautta tai suora kiinnitys (M4- tai M6-ruuvit)
Mukana tulevat lisävarusteet	Ruuvit M4x8 (2 kpl), ruuvit M6x12 (2 kpl), käyttöohjeet, asiakastietoja Eurooppa
Varastointilämpötila	-20°C - +60°C
Varastointikosteus	20% - 90% (ei kondensaatiota)
Varastointipaine	700 hPa - 1060 hPa
Suositeltu puhdistus	Isopropyylialkoholi 50-70% tilavuusprosenttia tai etanoli 76,9-81,4% tilavuusprosenttia
Käyttövarotoimet	Älä käytä muiden näyttöjen kanssa; vältä jatkojohtoja; pidä 4 cm:n etäisyys IP-muuntimen ympärillä
Takuu	Sonyn rajoitettu takuu (katso ehdot verkkosivuilta)
Alkuperämaa	Ei määritelty

Usein kysytyt kysymykset - NUA-BK10 SONY

Minkä näyttöjen kanssa NUA-BK10 on yhteensopiva?

NUA-BK10 on suunniteltu erityisesti Sony LMD-X310 -sarjan näytöille. Älä asenna sitä muihin näyttöihin savun, tulipalon tai sähkömagneettisten häiriöiden riskin välttämiseksi.

Kuinka teline asennetaan näyttöön?

Kaksi tapaa: 1) Käytä näytön jalustaa: irrota jalusta, kiinnitä näyttöteline näytön ja jalustan väliin mukana tulevilla ruuveilla. 2) Jalustan ollessa kiinni: kiinnitä teline suoraan M6-reikiin näytön takana. Katso yksityiskohtaiset ohjeet käsikirjasta.

Mitä ruuveja käytetään asennuksessa?

Sarja sisältää kaksi M4×8-ruuvia (IPC-telineen kiinnittämiseen IP-muuntimeen) ja kaksi M6×12-ruuvia (näyttötelineen kiinnittämiseen näyttöön). Välilevyjä on myös mukana jalusta-asennuksia varten.

Kuinka NUA-BK10 -teline puhdistetaan?

Käytä pehmeää liinaa, joka on kostutettu isopropyylialkoholilla (50-70% tilavuusprosenttia) tai etanolilla (76,9-81,4% tilavuusprosenttia). Pinttyneelle lialle käytä ensin laimennettua mietoa pesuainetta, sitten alkoholiliuosta. Älä käytä bentseeniä, ohennetta, happoa, emästä, hankaavia aineita tai haihtuvia liuottimia.

Mitä tehdä, jos laitteeseen muodostuu kondensaatiota?

Jos laite siirretään kylmästä lämpimään, siihen voi muodostua kondensaatiota. Odota, kunnes se haihtuu, ennen kuin käytät laitetta, jotta vältyt liitettyjen laitteiden vaurioitumiselta.

Voinko käyttää jatkojohtoa IP-muuntimen kanssa?

Ei, se on kiellettyä. Jatkojohto voi lisätä vuotovirtoja ja aiheuttaa sähköiskun. Älä kytke näyttöä tai IP-muunninta jatkojohtoon.

Mitkä ovat suositellut varastointiolosuhteet?

Lämpötila: -20°C - +60°C, kosteus: 20% - 90% (ei kondensaatiota), paine: 700 hPa - 1060 hPa.

Toimitetaanko NUA-BK10 takuun kanssa?

Kyllä, Sony tarjoaa rajoitetun takuun. Kanadan asiakkaille katso tiedot osoitteesta http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Muilla alueilla katso mukana toimitettua dokumentaatiota.

Voinko asentaa useita IP-muuntimia samaan näyttöön?

Ei, älä käytä laitetta useiden IP-muuntimien asentamiseen näyttöön. Tämä voi aiheuttaa putoamisia tai toimintahäiriöitä.

Kuinka IP-muunnin suunnataan asennuksen aikana?

Asenna IP-muunnin aina siten, että sen etupaneeli on ylöspäin ja liitinpaneeli alaspäin.

KÄYTTÖOHJE NUA-BK10 SONY

Lue tämä käyttöohje huolellisesti ennen laitteen käyttöä ja säilytä se myöhempää tarvetta varten.

Tuotteen symbolit

Yleinen varoitusmerkki

Noudata käyttöohjeiden varoituksia laitteen osissa, joissa on tämä symboli. HUOMAUTUS Taustaväri:

sininen Symboli: valkoinen

Tämä symboli ilmaisee valmistajaa ja näkyy valmistajan nimen ja osoitteen vieressä.

Tämä symboli ilmaisee Euroopan yhteisön edustajaa ja näkyy Euroopan yhteisön edustajan nimen ja osoitteen vieressä.

Tämä symboli ilmaisee sarjanumeron.

Tämä symboli ilmaisee mukana toimitettavan asiakirjan versiotiedot.

Tämä symboli ilmaisee valmistuspäivän.

Varastointi- ja kuljetuslämpötila

Tämä symboli ilmaisee varastointi- ja kuljetusympäristöissä hyväksyttävän lämpötila-alueen.

Varastointi- ja kuljetuskosteus

Tämä symboli ilmaisee varastointi- ja kuljetusympäristöissä hyväksyttävän kosteusalueen.

Varastointi- ja kuljetuspaine

Tämä symboli ilmaisee varastointi- ja kuljetusympäristöissä hyväksyttävän ilmanpainealueen.

Huomio

Kun hävität laitteen tai sen varusteita, noudata voimassa olevia jätteenkäsittelymääräyksiä ja asianomaisen sairaalan ympäristönsuojelusääntöjä.

Huomio

Lue tuotteen käyttöön liittyvät varoitukset ja lisätiedot näytön ja IP-muuntimen Käyttöohjeista.

Huomio

Jätä asennuksen aikana vähintään 4 cm tilaa IP-muuntimen ympärille ja lisäksi kullekin laitteelle määrätty tila asianmukaisen tuuletuksen varmistamiseksi ja huoltotoimien helpottamiseksi.

Käyttöä koskevat varoitukset

VAROITUS

Tuetut näytöt

Tämä tuote on tarkoitettu käytettäväksi LMD-X310 -sarjan näyttöjen kanssa. Älä asenna tuotetta muihin kuin edellä mainittuihin näyttöihin, sillä tämä saattaa johtaa savun muodostumiseen, tulipaloon, sähkömagneettisiin häiriöihin jne.

VAROITUS

Jatkojohdon käyttö kielletty

Jatkojohtoa käytettäessä voi syntyä suurempia vuotovirtoja jatkojohdon maadoitusjohtimen katkoksen vuoksi, mistä voi seurata sähköisku. Näyttöä tai IPmuunninta ei saa kytkeä jatkojohtoon.

Moniasennukset

Älä käytä tuotetta useiden IP-muuntimien asentamiseen näyttöön, sillä tämä voi johtaa putoamiseen ja laitteen toimintavirheisiin.

Asento

Asenna IP-muunnin aina siten, että sen etupaneeli osoittaa ylöspäin ja liitinpaneeli alaspäin.

Kunnossapito

- Puhdista tuotteen pinta isopropyylialkoholilla, jonka pitoisuus on 50% – 70%, tai etanolia, jonka pitoisuus on 76,9% – 81,4%.

- Pinttyneen lian voi poistaa miedolla pesuaineliuoksella kostutetulla liinalla ja sitten edellä mainitulla kemiallisella puhdistusmenetelmällä. Älä käytä bentseeniä, ohenteita, happamia puhdistusliuoksia, emäksisiä puhdistusliuoksia, hankaavia puhdistusaineita, kemiallisesti käsiteltyjä liinoja tai muita haihtuvia liuottimia tuotteen puhdistamiseen tai desinfointiin, sillä ne voivat vaurioittaa tuotteen pintaa.

Kondensaatio

Jos tuote siirretään suoraan kylmästä lämpimään paikkaan tai ympäristön lämpötila nousee äkillisesti, tuotteen pinnalle saattaa muodostua kosteutta Tätä kutsutaan kosteuden kondensoitumiseksi. Jos havaitset kondensoitumista, anna sen kuivua ennen tuotteen käyttöä. Jos tuotetta käytetään, kun siihen on tiivistynyt kosteutta, se saattaa vahingoittaa liitettyjä laitteita.

Tuotteen osat

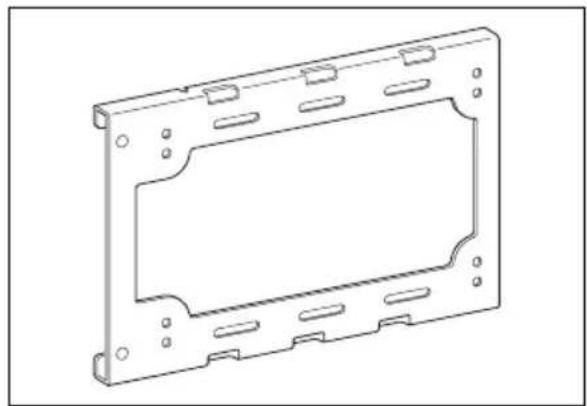

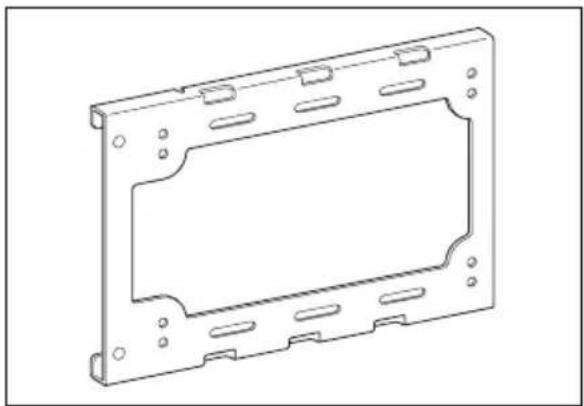

IPC-pidike

Tämä liitetään IP-muuntimen pohjaan.

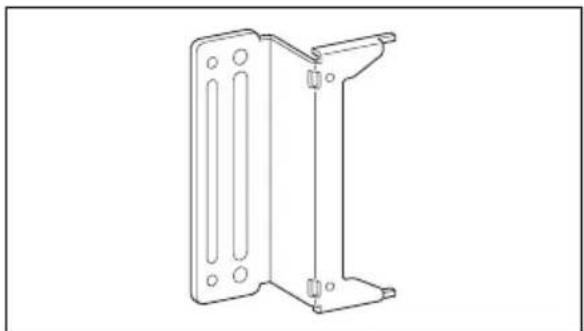

Tämä kiinnitetään näyttöön.

Näitä käytetään, kun tuote kiinnitetään näyttöön jalustan avulla.

IPC-pidikkeen kiinnittäminen

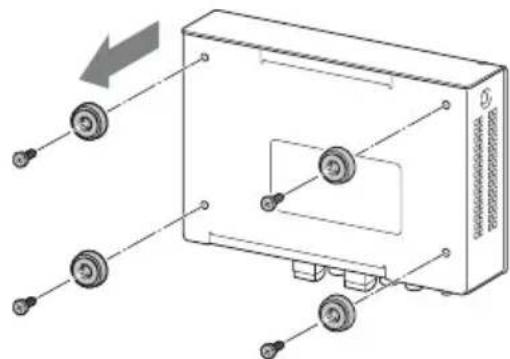

1 Irrota jalkojen (4) kiinnitysruuvit IP-muuntimen pohjasta ja irrota sitten jalat.

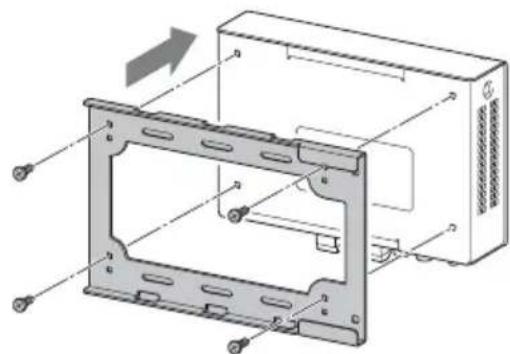

2 Kiinnitä IPC-pidike IP-muuntimeen vaiheessa 1 irrotetuilla ruuveilla.

Kun asennat IPC-pidikkeen näyttöön, kiinnitä IPC-pidike IP-muuntimeen siten, että IP-muuntimen etupaneeli osoittaa ylöspäin ja liitinpaneeli alaspäin.

Näyttöpidikkeen kiinnittäminen

Pidikkeen voi kiinnittää kahdella eri tavalla:

• Näytön jalustan käyttäminen tuotteen kiinnittämiseen
• Tuotteen kiinnittäminen näytön jalustan ollessa paikallaan

Huomio

Vaikka näytön taustapuolen vasemman- ja oikeanpuoleisia VESA-kiinnitysreikiä voidaan käyttää, molempia puolia ei saa käyttää usean IP-muuntimen kiinnittämiseen.

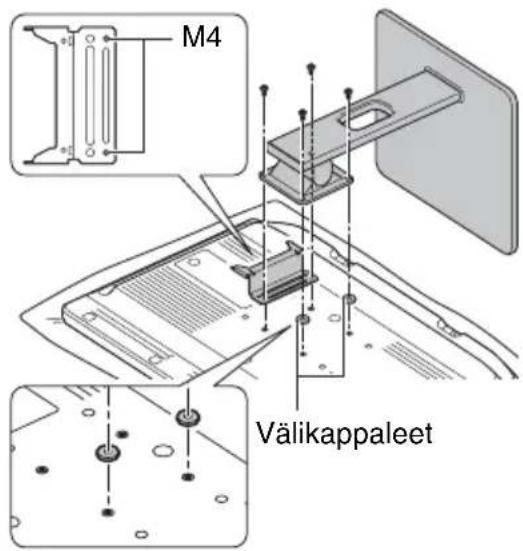

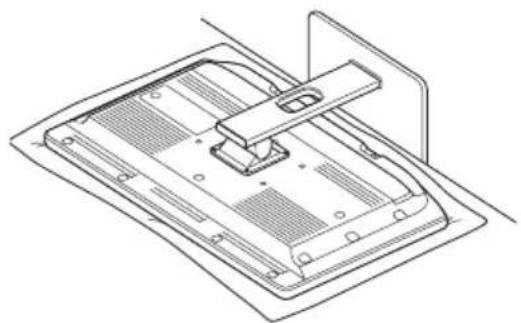

Näytön jalustan käyttäminen tuotteen kiinnittämiseen

Irrota näytön jalusta ja kiinnitä näyttöpidike jalustan ja näytön väliin.

1 Aseta näyttö etupuoli alaspäin pehmeän liinan päälle.

2 Irrota jalustan kiinnitysruuvit ja sitten jalusta.
3 Kohdista näyttöpidikkeen M4-ruuvit näytön takaosan M4-ruuvinreikiin, aseta välikappaleet M4-reikiin toiselle puolelle ja kiinnitä näytön jalusta ruuveilla takaisin näyttöön.

Kun olet kiinnittänyt pidikkeen, nosta näyttö pystyyn ennen IP-muuntimen kiinnittämistä (sivu6).

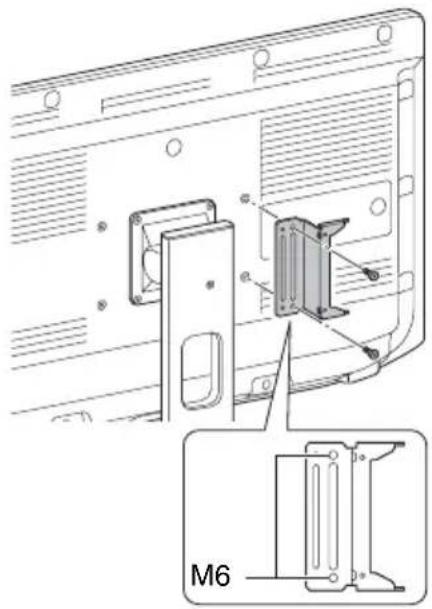

Tuotteen kiinnittäminen näytön jalustan ollessa paikallaan

Kohdista näyttöpidikkeen M6-ruuvinreiät näytön takaosan M6-ruuvinreikiin ja kiinnitä pidike toimitukseen sisältyvillä ruuveilla (M6×12). Näyttöpidikkeen voi kiinnittää irrottamatta näytön jalustaa.

IP-muuntimen kiinnittäminen

Huomio

Asenna IP-muunnin aina siten, että sen etupaneeli osoittaa ylöspäin ja liitinpaneeli alaspäin.

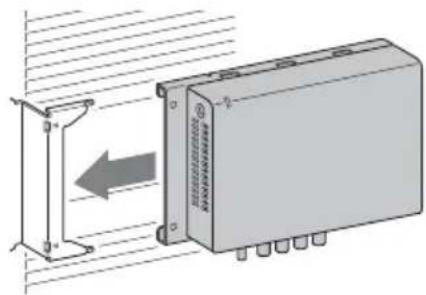

1 Liu'uta IP-muunnin näyttöpidikkeeseen sivusta päin.

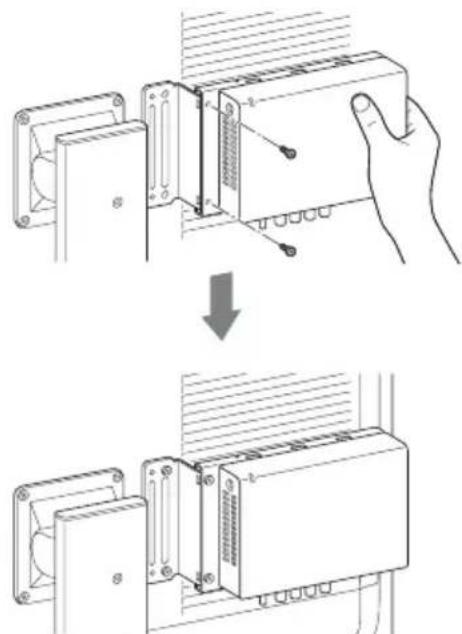

2 Kiinnitä IPC-pidike toimitukseen sisältyvillä ruuveilla (M4×8) samalla, kun tuet sitä.

(kun tuote kiinnitetään näytön jalustan ollessa paikallaan)

Tekniset tiedot

Varastointi- ja kuljetusolosuhteet

Lämpötila

$$ - 2 0 ^ {\circ} \mathrm{C} - + 6 0 ^ {\circ} \mathrm{C} $$

Kosteus

Molempien pidikkeiden yhdistelmä

n. 233 × 123 × 41 mm

(L × K × S, ilman ulokkeita)

Välikappaleet

n. φ15 mm (halkaisija), 2 mm (paksuus)

Paino IPC-pidike

n. 130 g

Näyttöpidike

n. 150 g

Molempien pidikkeiden yhdistelmä

n. 285 g

Välikappale

n. 2 g

Toimitukseen sisältyvät tarvikkeet

Käyttöohjeet (1)

M4×8 ruuvia (2)

M6×12 ruuvia (2)

Mallia ja teknisiä tietoja voidaan muuttaa ilmoittamatta.

Huomautuksia

- Varmista aina ennen käyttöä, että laite toimii kunnollisesti. SONY EI OLE MISSÄÄN VASTUUSSA VAHINGOISTA MUKAAN LUKIEN, MUTTA EI NIIHIN RAJOITTUEN, KORVAUKSET TAI HYVITYKSET TÄMÄN LAITTEEN TAKUUKAUDEN AIKAISISTA TAI TAKUUAJAN UMPEUDUTTUA TAPAHTUNEISTA TOIMINTAHÄIRIÖISTÄ AIHEUTUNEIDEN NYKYISTEN TAI TULEVIEN TULOJEN MENETYKSISTÄ.

- SONY EI OLE MISSÄÄN VASTUUSSA LAITTEEN KÄYTTÄJIEN TAI KOLMANSIEN OSAPUOLTEN ESITTÄMISTÄ VAATIMUKSISTA.

• SONY EI OLE MISSÄÄN VASTUUSSA TÄHÄN LAITTEESEEN LIITTYVIEN PALVELUIDEN LOPETTAMISESTA TAI KESKEYTYKSISTÄ, JOTKA VOIVAT JOHTUA MISTÄ TAHANSA SYYSTÄ.
