NUA-BK10 - Acessório eletrônico SONY - Manual de utilização gratuito

Tipo de produto	Suporte de montagem para conversor IP
Marca	Sony
Modelo	NUA-BK10
Compatibilidade de monitores	Série LMD-X310
Dimensões do suporte IPC	Aproximadamente 194 x 123 x 10 mm (C x A x P)
Dimensões do suporte do monitor	Aproximadamente 80 x 120 x 39 mm (C x A x P), espessura 2 mm
Dimensões do conjunto	Aproximadamente 233 x 123 x 41 mm (C x A x P, sem saliências)
Peso do suporte IPC	Aproximadamente 130 g
Peso do suporte do monitor	Aproximadamente 150 g
Peso total	Aproximadamente 285 g (conjunto)
Material	Não especificado (provavelmente metal e plástico)
Cor	Não especificada (provavelmente preto)
Função principal	Fixar um conversor IP em um monitor compatível
Método de montagem	Através da base do monitor ou fixação direta (parafusos M4 ou M6)
Acessórios fornecidos	Parafusos M4x8 (2), parafusos M6x12 (2), instruções de uso, informações ao cliente Europa
Temperatura de armazenamento	-20°C a +60°C
Umidade de armazenamento	20% a 90% (sem condensação)
Pressão de armazenamento	700 hPa a 1060 hPa
Limpeza recomendada	Álcool isopropílico 50-70% v/v ou etanol 76,9-81,4% v/v
Precauções de uso	Não usar com outros monitores; evitar extensões múltiplas; manter um espaço de 4 cm ao redor do conversor IP
Garantia	Garantia limitada Sony (consulte o site para condições)
País de origem	Não especificado

Perguntas frequentes - NUA-BK10 SONY

Com quais monitores o NUA-BK10 é compatível?

O NUA-BK10 foi projetado especialmente para os monitores da série Sony LMD-X310. Não o instale em outros monitores para evitar risco de fumaça, incêndio ou interferência eletromagnética.

Como instalar o suporte no monitor?

Dois métodos: 1) Usar a base do monitor: remova a base, fixe o suporte do monitor entre o monitor e a base com os parafusos fornecidos. 2) Com a base fixada: fixe o suporte diretamente nos orifícios M6 na parte traseira do monitor. Consulte o manual para etapas detalhadas.

Quais parafusos usar para a montagem?

O kit contém dois parafusos M4×8 (para fixar o suporte IPC ao conversor IP) e dois parafusos M6×12 (para fixar o suporte do monitor ao monitor). Espaçadores também são fornecidos para montagens com base.

Como limpar o suporte NUA-BK10?

Use um pano macio embebido em álcool isopropílico (50% a 70% v/v) ou etanol (76,9% a 81,4% v/v). Para sujeira teimosa, use primeiro um detergente suave diluído, depois a solução alcoólica. Não use benzeno, diluente, ácido, alcalino, abrasivo ou solvente volátil.

O que fazer em caso de condensação no aparelho?

Se o aparelho passar de um local frio para quente, pode formar condensação. Aguarde até que ela desapareça antes de usar o aparelho para evitar danos aos dispositivos conectados.

Posso usar uma extensão múltipla com o conversor IP?

Não, é proibido. Uma extensão múltipla pode aumentar as fugas de corrente e causar um choque elétrico. Não conecte o monitor nem o conversor IP a uma extensão múltipla.

Quais são as condições de armazenamento recomendadas?

Temperatura: -20°C a +60°C, umidade: 20% a 90% (sem condensação), pressão: 700 hPa a 1060 hPa.

O NUA-BK10 é entregue com garantia?

Sim, a Sony oferece garantia limitada. Para clientes no Canadá, consulte http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty para detalhes. Para outras regiões, consulte a documentação fornecida.

Posso montar vários conversores IP no mesmo monitor?

Não, não use o aparelho para instalar vários conversores IP em um monitor. Isso pode causar quedas ou mau funcionamento.

Como orientar o conversor IP durante a montagem?

Instale sempre o conversor IP com o painel frontal para cima e o painel de conectores para baixo.

MANUAL DE UTILIZADOR NUA-BK10 SONY

Antes de utilizar a unidade, leia atentamente este manual e mantenha-o para referência futura.

Simbolos nos produtos

Sinal de segurança

Respeite os avisos no manual de instruções relativamente às peças da unidade onde este símbolo é apresentado. NOTA Cor de fundo: azul Símbolo: branco

Este símbolo indica o fabricante e está colocado ao lado do nome e endereço do fabricante.

Este símbolo indica o representante da Comunidade Europeia e aparece junto ao nome e endereço do representante da Comunidade Europeia.

Este símbolo indica a versão do documento anexo.

Este símbolo indica o intervalo de temperatura aceitável para ambientes de armazenamento e transporte.

Humidade de armazenamento e transporte

Este símbolo indica o intervalo de humidade aceitável para ambientes de armazenamento e transporte.

Pressão de armazenamento e transporte

Este símbolo indica o intervalo de pressão atmosférica aceitável para ambientes de armazenamento e transporte.

Atenção

Ao inutilizar o aparelho ou os acessórios, tem de cumprir a legislação vigente na área ou país onde se encontra e as regulamentações existentes no hospital em questão relativas à poluição ambiental.

Atenção

Para conhecer avisos e outras informações relativas à utilização deste produto, consulte o Manual de instruções do monitor e do conversor de IP.

Atenção

Durante a instalação, mantenha um espaço de, no mínimo, 4 cm em torno do conversor de IP e o espaço especificado para cada dispositivo para garantir uma ventilação adequada e facilidade de acesso para manutenção.

Precauções de utilização

AVISO

Monitores compatíveis

A unidade foi concebida especificamente para utilização com monitores da série LMD-X310.

Não instale a unidade em monitores que não aqueles acima, uma vez que isso pode resultar em fumo, incêndio, interferência eletromagnética, etc.

AVISO

Proibida a utilização de extensões

Ao utilizar uma extensão, podem ocorrer aumentos nas correntes de fuga devido ao corte do condutor terra de proteção, o que pode resultar em choques elétricos. Não ligue o monitor ou o conversor de IP a uma extensão.

Multi-instalações

Não utilize a unidade para instalar vários conversores de IP num monitor, uma vez que isso pode resultar em quedas e avarias do dispositivo.

Orientação

Instale sempre o conversor de IP com o painel dianteiro virado para cima e o painel do conector virado para baixo.

Manutenção

• Limpe a superfície da unidade utilizando álcool isopropílico com uma concentração de 50% a 70% v/v ou etanol com uma concentração de 76,9% a 81,4% v/v.
• Para sujidade persistente, limpe utilizando um pano de limpeza suave ligeiramente humedecido com um detergente neutro diluído em água e, de seguida, limpe utilizando o método de limpeza com químicos anterior. Não utilize benzeno, diluentes, soluções de limpeza ácidas, soluções de limpeza alcalinas, agentes de limpeza abrasivos, panos tratados quimicamente ou outros solventes voláteis para limpar ou desinfetar a unidade, uma vez que isso pode danificar a superfície da unidade.

Condensação

Se a unidade for deslocada repentinamente de um local frio para um local quente ou se a temperatura ambiente aumentar repentinamente, pode formar-se humidade na superfície exterior da unidade. Isto denomina-se condensação. Se ocorrer condensação, aguarde até a condensação desaparecer antes de utilizar a unidade. Utilizar a unidade com condensação pode danificar os outros dispositivos ligados.

Componentes da unidade

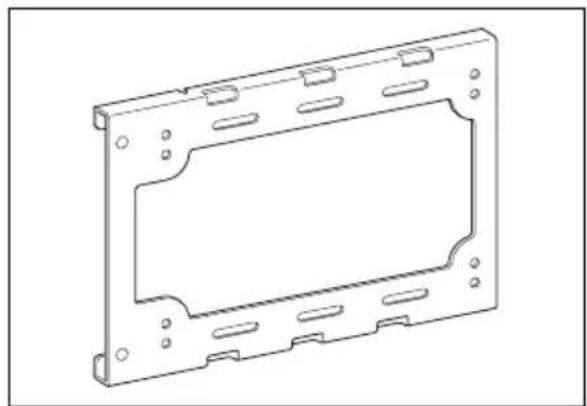

Suporte IPC

Instale isto na parte inferior do conversor de IP.

Utilize-os ao fixar a unidade no monitor com a base de monitor.

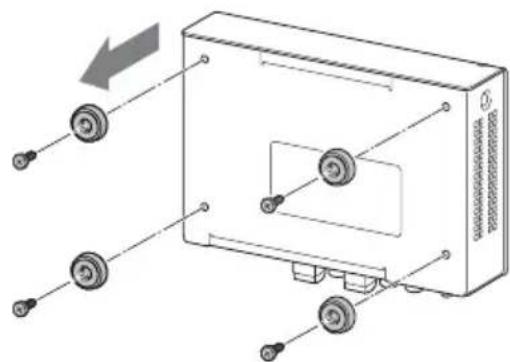

1 Retire os parafusos que fixam os pés (4) na parte inferior do conversor de IP e retire os pés.

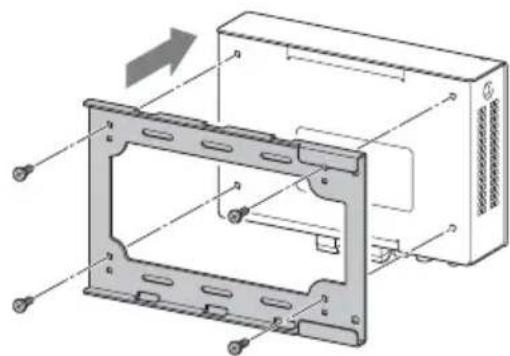

2 Utilize os parafusos removidos no passo 1 para fixar o suporte IPC no conversor de IP.

Ao montar no monitor, instale o suporte IPC no conversor de IP com o painel frontal do conversor de IP virado para cima e o painel do conector virado para baixo.

Instale o suporte utilizando um dos métodos seguintes.

• Utilize a base do monitor para fixar a unidade
• Instale a unidade com a base de monitor instalada

Atenção

Apesar de os orifícios dos parafusos do suporte VESA no lado esquerdo ou direito da parte traseira do monitor puderem ser utilizados, ambos os lados não podem ser utilizados ao mesmo tempo para montar vários conversores de IP.

Utilizar a base do monitor para fixar a unidade

Retire a base do monitor e utilize-a para fixar o suporte do monitor entre a base e o monitor.

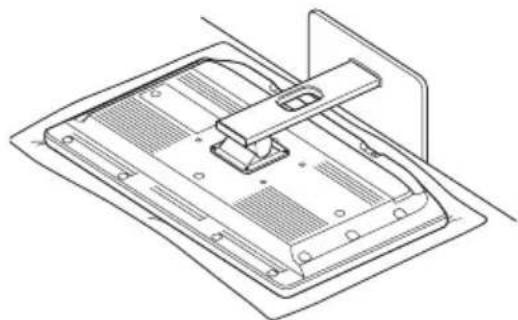

1 Coloque o monitor virado para baixo sobre um pano suave.

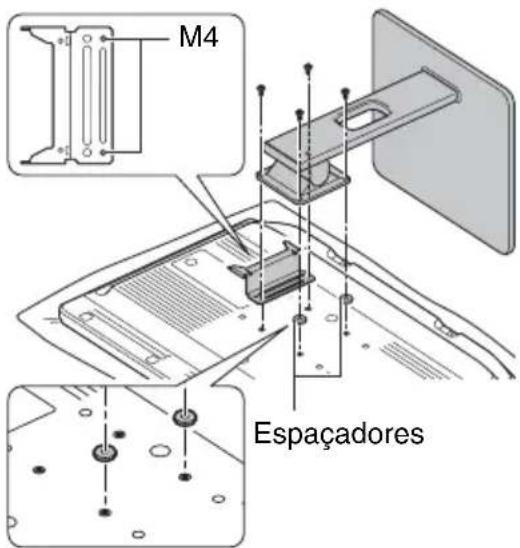

3 Alinhe os orifícios dos parafusos M4 no suporte do monitor com os orifícios dos parafusos M4 na parte traseira do monitor, introduza os espaçadores nos orifícios M4 no outro lado e utilize os parafusos para fixar a base do monitor novamente no monitor.

Após instalação, coloque o monitor numa posição vertical antes de montar o conversor de IP (página6).

Instalar a unidade com a base de monitor instalada

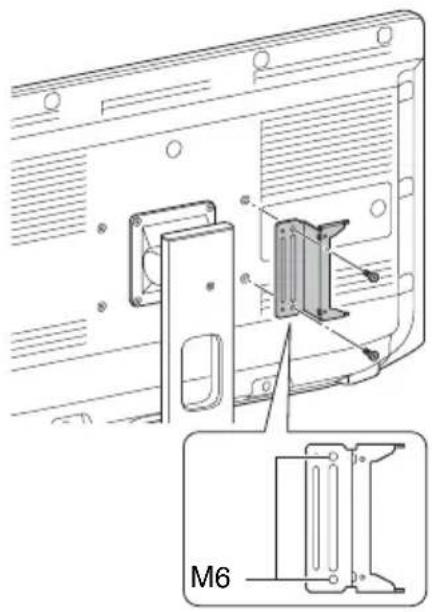

Alinhe os orifícios dos parafusos M6 no suporte do monitor com os orifícios dos parafusos M6 na parte traseira do monitor e fixe com os parafusos fornecidos (M6×12). Pode instalar o suporte do monitor com a base do monitor instalada.

Instalar o conversor de IP

Atenção

Instale sempre o conversor de IP com o painel dianteiro virado para cima e o painel do conector virado para baixo.

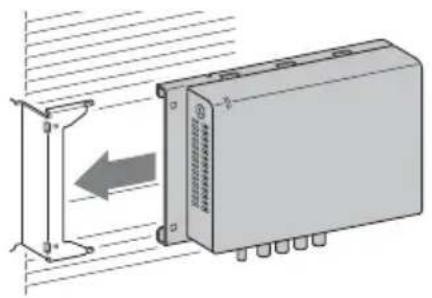

1 Deslize o conversor de IP para o suporte de monitor a partir da parte lateral.

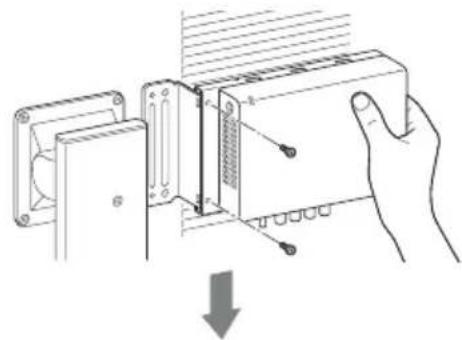

2 Fixe o suporte IPC com os parafusos fornecidos (M4×8) enquanto segura o suporte para o fixar.

(Ao instalar a unidade com a base de monitor instalada)

Especificações

Condições de armazenamento e transporte

Temperatura

$$ - 2 0 ^ {\circ} \mathrm{Ca} + 6 0 ^ {\circ} \mathrm{C} $$

Humidade

20% a 90% (proibida

condensação)

Pressão

700 hPa a 1.060 hPa

Dimensões

Suporte IPC

Aprox. 194 × 123 × 10 mm

Combinação de ambos os suportes

Aprox. 233 × 123 × 41 mm

Aprox. φ15 mm (diâmetro),

2 mm (espessura)

Peso Suporte IPC

Aprox. 130 g

Suporte do monitor

Aprox. 150 g

Combinação de ambos os suportes

Aprox. 285 g

Espaçador

Aprox. 2 g

Acessórios fornecidos

Manual de instruções (1)

Parafusos M4×8 (2)

Parafusos M6×12 (2)

Europe (Informação para

Design e especificações sujeitos a alterações sem aviso prévio.

Notas

- Verifique sempre se a unidade está a funcionar correctamente antes de a usar. A SONY NÃO SE RESPONSABILIZA POR DANOS DE QUALQUER TIPO, INCLUINDO, MAS NÃO LIMITADOS A, COMPENSAÇÃO OU REEMBOLSO DEVIDO A PERDA DE LUCROS ACTUAIS OU FUTUROS NO DECORRER DE AVARIA DESTA UNIDADE, QUER DURANTE O PERÍODO DE GARANTIA QUER APÓS A EXPIRAÇÃO DA GARANTIA OU POR QUALQUER OUTRA RAZÃO.

- A SONY NÃO SE RESPONSABILIZA POR QUEIXAS DE QUALQUER TIPO APRESENTADAS POR UTILIZADORES DESTA UNIDADE OU POR TERCEIROS.

- A SONY NÃO SE RESPONSABILIZA PELO TÉRMINO OU DESCONTINUAÇÃO DE QUAISQUER SERVIÇOS RELACIONADOS COM ESTA UNIDADE QUE POSSAM RESULTAR DEVIDO A CIRCUNSTÂNCIAS DE QUALQUER TIPO.
