Produkttyp	Monteringsstöd för IP-omvandlare
Märke	Sony
Modell	NUA-BK10
Monitor kompatibilitet	Serien LMD-X310
Mått för IPC-stöd	Cirka 194 x 123 x 10 mm (B x H x D)
Mått för monitorstöd	Cirka 80 x 120 x 39 mm (B x H x D), tjocklek 2 mm
Mått för hela enheten	Cirka 233 x 123 x 41 mm (B x H x D, exklusive utskjutande delar)
Vikt för IPC-stöd	Cirka 130 g
Vikt för monitorstöd	Cirka 150 g
Totalvikt	Cirka 285 g (hela enheten)
Material	Ej specificerat (förmodligen metall och plast)
Färg	Ej specificerad (förmodligen svart)
Huvudfunktion	Fästa en IP-omvandlare på en kompatibel monitor
Monteringsmetod	Via monitorfot eller direktmontering (M4- eller M6-skruvar)
Medföljande tillbehör	Skruv M4x8 (2), skruv M6x12 (2), bruksanvisning, kundinformation Europa
Förvaringstemperatur	-20°C till +60°C
Förvaringsfuktighet	20% till 90% (utan kondensation)
Förvaringstryck	700 hPa till 1060 hPa
Rekommenderad rengöring	Isopropylalkohol 50-70% v/v eller etanol 76,9-81,4% v/v
Användningsförsiktigheter	Använd inte med andra monitorer ; undvik grenuttag ; håll ett utrymme på 4 cm runt IP-omvandlaren
Garanti	Begränsad garanti från Sony (se webbplatsen för villkor)
Ursprungsland	Ej specificerat

Vanliga frågor - NUA-BK10 SONY

Vilka monitorer är NUA-BK10 kompatibel med?

NUA-BK10 är speciellt utformat för monitorer i serien Sony LMD-X310. Installera den inte på andra monitorer för att undvika risk för rök, brand eller elektromagnetisk störning.

Hur installerar man stödet på monitorn?

Två metoder: 1) Använda monitorns fot: ta bort foten, fäst monitorstödet mellan monitorn och foten med medföljande skruvar. 2) Med foten påsatt: fäst stödet direkt på M6-hålen på baksidan av monitorn. Se manualen för detaljerade steg.

Vilka skruvar använder man för montering?

Satsen innehåller två M4×8-skruvar (för att fästa IPC-stödet på IP-omvandlaren) och två M6×12-skruvar (för att fästa monitorstödet på monitorn). Distansbrickor medföljer även för montering med fot.

Hur rengör man NUA-BK10-stödet?

Använd en mjuk trasa fuktad med isopropylalkohol (50% till 70% v/v) eller etanol (76,9% till 81,4% v/v). För envis smuts, använd först ett milt utspätt rengöringsmedel, sedan alkohollösningen. Använd inte bensen, thinner, syra, alkali, slipmedel eller flyktiga lösningsmedel.

Vad gör man om det bildas kondens på enheten?

Om enheten flyttas från en kall till en varm plats kan kondens bildas. Vänta tills den försvinner innan du använder enheten för att undvika skador på anslutna enheter.

Kan jag använda en grenuttagsförlängning med IP-omvandlaren?

Nej, det är förbjudet. Ett grenuttag kan öka läckströmmen och orsaka elektrisk stöt. Anslut varken monitorn eller IP-omvandlaren till ett grenuttag.

Vilka är de rekommenderade förvaringsförhållandena?

Temperatur: -20°C till +60°C, luftfuktighet: 20% till 90% (utan kondens), tryck: 700 hPa till 1060 hPa.

Levereras NUA-BK10 med garanti?

Ja, Sony erbjuder en begränsad garanti. För kunder i Kanada, se http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty för detaljer. För andra regioner, se medföljande dokumentation.

Kan jag montera flera IP-omvandlare på samma monitor?

Nej, använd inte enheten för att installera flera IP-omvandlare på en monitor. Det kan orsaka fall eller funktionsfel.

Hur orienterar man IP-omvandlaren vid montering?

Installera alltid IP-omvandlaren med frontpanelen uppåt och kontaktpanelen nedåt.

BRUKSANVISNING NUA-BK10 SONY

Symboler på produktet

Sikkerhedssymbol

Läs denna handbok noga innan utrustningen används och spara den för framtida bruk.

Symboler på produkterna

Säkerhetsvarningar

Följ varningarna i bruksanvisningen för delar av enheten med denna symbol. OBS! Bakgrundsfärg: Blå Symbol: Vit

Denna symbol anger tillverkare och återfi nns bredvid tillverkarens namn och adress.

Den här symbolen indikerat representanten i den Europeiska gemenskapen och förekommer bredvid representanten i den Europeiska gemenskapens namn och adress.

Denna symbol anger serienumret.

Denna symbol anger versionen för medföljande dokumentation.

Denna symbol anger tillverkningsdatumet.

Förvarings- och transporttemperatur

Denna symbol anger den godtagbara temperaturintervallen för förvaring och transport.

Förvarings- och transportfuktighet

Denna symbol anger den godtagbara fuktighetsintervallen för förvaring och transport.

Förvarings- och transporttryck

Denna symbol anger den godtagbara atmosfärstrycksintervallen för förvaring och transport.

Försiktighet

Om du tänker göra dig av med enheten eller dess tillbehör måste du ta hänsyn till gällande lagar. Tänk också på att sjukhuset kan ha sina egna regler för hur miljöförorenande avfall ska behandlas.

Försiktighet

För försiktighetsåtgärder och mer information om hur denna produkt används hänvisas till skärmens och IP-omvandlarens Bruksanvisning.

Försiktighet

Under installation ska man behålla ett avständ på minst 4 cm runt IP-konverteraren och avståndet som är specificerat för varje enhet för att säkerställa korrekt ventilation och underlätta underhåll.

Försiktighetsåt- gärder vid användning

WARNING

Skärmar som stöds

Enheten är utformad särskilt för användning med skärmar ur LMD-X310-serien.

Montera inte enheten på andra skärmar än de ovanstående efter som det kan leda till rökutveckling, brand, elektromagnetisk interferens o.s.v.

WARNING

Det är förbjudet att använda grenuttag

När man använder ett grenuttag kan strömläckaget öka på grund av grenuttagets skyddande jordledare som i sin tur kan leda till elstötar. Anslut varken skärmen eller IP-konverteraren till ett grenuttag.

Använd inte enheten för att montera flera IP-konverterare på en och samma skärm eftersom det kan leda till tillfälliga avbrott och tekniska fel.

Positionering

Montera alltid IP-konverteraren med frontpanelen riktad uppåt och panelen med kontaktdonet riktad nedåt.

Underhåll

• Torka av enhetens yta med en koncentration på 50% till 70% v/v eller etanol med en koncentration på 76,9% till 81,4% v/v.
• Om smutsen är svår att få bort, använd då en trasa som är lätt fuktad med ett milt rengöringsmedel utspätt i vatten och torka därefter rent genom ovannämnda kemiska rengöringsmetod. Använd inte bensen, thinner, frätande rengöringsmedel, alkaliska rengöringsmedel, slipande rengöringsmedel, kemiskt behandlade trasor eller andra flyktiga lösningsmedel för att rengöra eller desinficera enheten eftersom det kan skada enhetens yta.

Kondensation

Om enheten flyttas direkt från en kall plats till en varm plats, eller om omgivningstemperaturen plötsligt höjs, kan fukt bildas på enhetens utvändiga yta. Detta kallas kondens. Om kondens har bildats ska enheten inte användas förrän kondensen har avdunstat. Andra anslutna enheter kan skadas om enheten används när kondens förekommer.

Enhetens delar

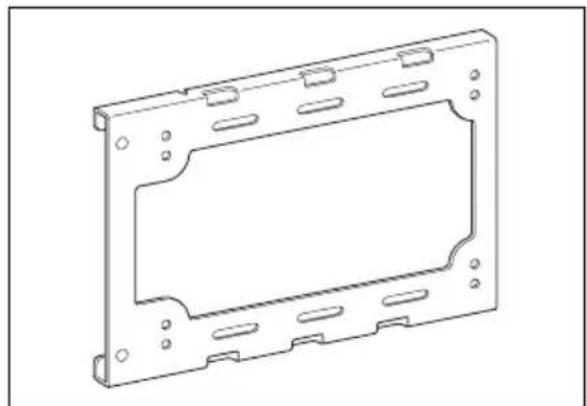

IPC-fäste

Fäst detta på undersidan av IP-konverteraren.

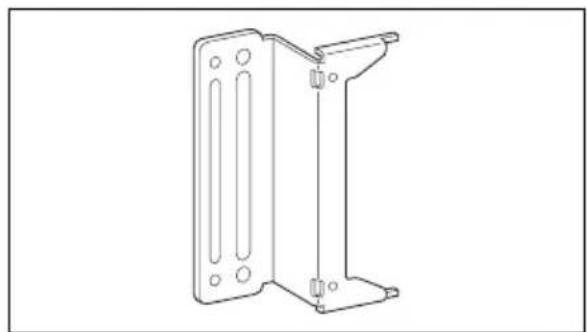

Fäst detta på skärmen.

Använd dessa när enheten monteras på skärmen med skärmstativet som stöd.

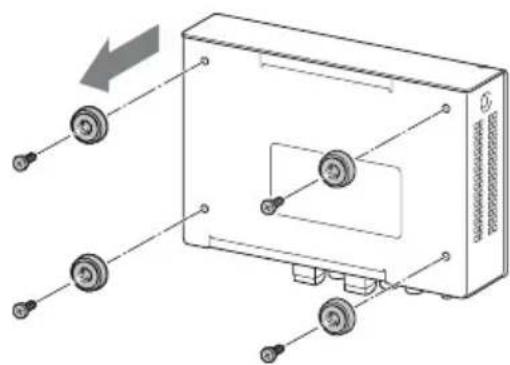

1 Avlägsna skruvarna som håller fast stödkuddarna (4) på undersidan av IP-konverteraren och ta bort stödkuddarna.

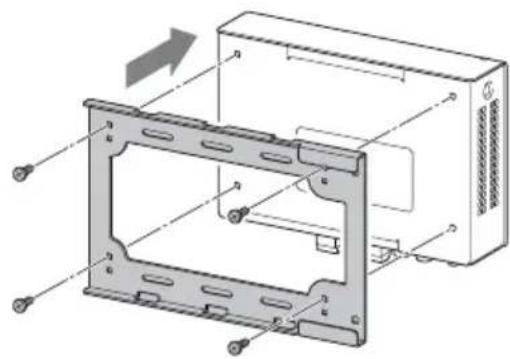

2 Använd skruvarna som avlägsnades i steg 1 för att montera IPC-fästet på IP-konverteraren.

När du monterar skärmen ska du fästa IPC-fästet på IP-konverteraren, med frontpanelen riktad uppåt och panelen med kontaktdonet riktad nedåt.

Montera fästet genom någon av följande metoder.

- Använd skärmstativet för att stödja enheten

• Montera enheten med skärmstativet redan monterat

Försiktighet

Antingen vänster eller höger skruvhål på baksidan av VESA-enheten kan användas, men båda sidor kan inte användas samtidigt för att montera flera IP-konverterare.

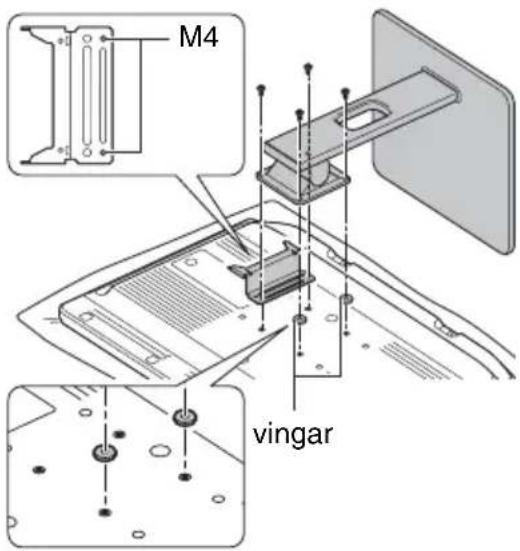

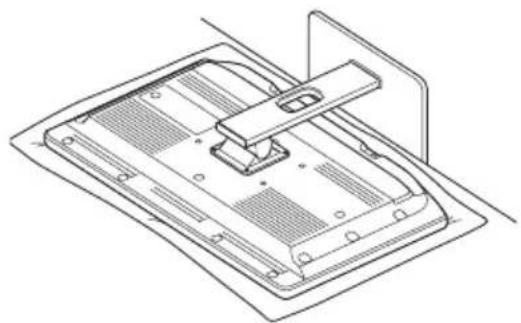

Att använda skärmstativet för att stödja enheten

Avlägsna skärmstativet och använd det för att stödja skärmfästet mot skärmen.

1 Placera skärmen med bildsidan nedåt på en mjuk yta.

2 Avlägsna skruvarna som håller fast skärmstativet och ta bort skärmstativet.

3 Rikta in M4-skruvhålen på skärmfästet med M4-skruvhålen på skärmens baksida, sätt i vingarna i M4-hålen på var sida och använd skruvarna för att åter fästa skärmstativet på skärmen.

När stativet sitter fast ställer du skärmen i upprätt läge innan du påbörjar monteringen av IP-konverteraren (sida6).

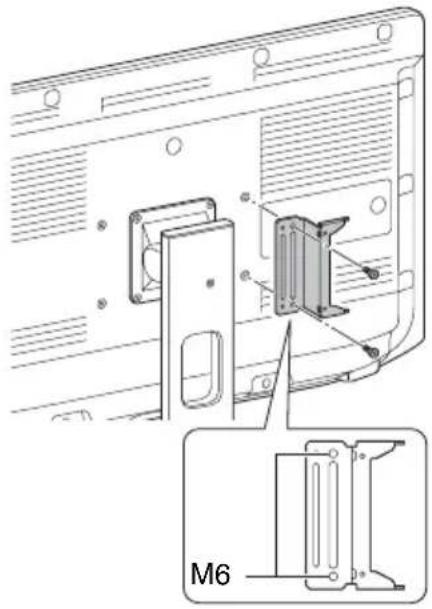

Att montera enheten med skärmstativet redan monterat

Rikta in M6-skruvhålen på skärmfästet med M6-skruvhålen på skärmens baksida och fäst det med de medföljande skruvarna (M6×12). Du kan montera skärmfästet medan skärmstativet redan sitter monterat.

Montera IP-konverteraren

Försiktighet

Montera alltid IP-konverteraren med frontpanelen riktad uppåt och panelen med kontaktdonet riktad nedåt.

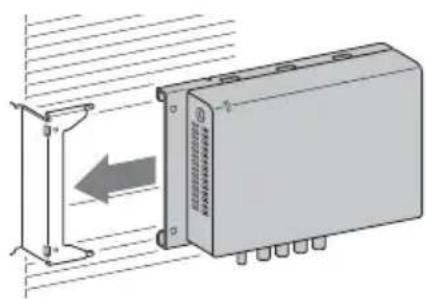

1 Skjut in IP-konverteraren på skärmfästet från sidan.

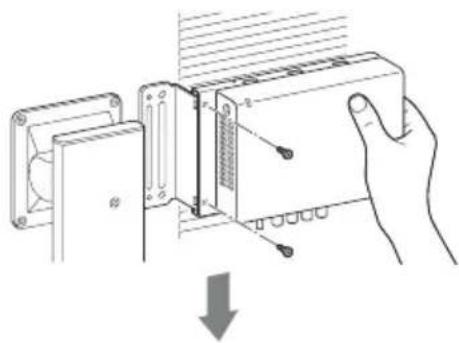

2 Skruva fast IPC-fästet med de medföljande skruvarna (M4×8) samtidigt som du håller i fästet för att stödja det.

(När du monterar enheten med skärmstativet redan monterat)

Specifikationer

Förvarings- och transportvillkor

Temperatur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { till } + 6 0 ^ {\circ} \mathrm{C} $$

Luftfuktighet

$$ 20 \% \text{ till } 90 \% \text{(ingen} $$

$$ \text { kondensation tillåten) } $$

Tryck

$$ 7 0 0 \mathrm{hPa} \text {till} 1 0 6 0 \mathrm{hPa} $$

Mått IPC-fäste

$$ \text { C i r k a } 1 9 4 \times 1 2 3 \times 1 0 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{D}) $$

Skärmfäste

$$ \text { C i r k a } 8 0 \times 1 2 0 \times 3 9 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{D}), 2 \mathrm{mm} (\text {tjocklek}) $$

Kombination av båda fästena

$$ \text { C i r k a } 2 3 3 \times 1 2 3 \times 4 1 \mathrm{mm} $$

$$ (B \times H \times D, \text { exklusive } $$

$$ \text { u t s k j u t a n d e } \quad \text { d e l a r }) $$

Vingar

$$ \text { C i r k a } \phi 1 5 \mathrm{mm} (\text { d i a m e t e r }), $$

$$ 2 \mathrm{mm} (\text { t j o c k l e k }) $$

Massa IPC-fäste

$$ \mathrm{Cirka} 1 3 0 \mathrm{g} $$

Skärmfäste

$$ \text { C i r k a } 1 5 0 \mathrm{g} $$

Kombination av båda fästena

$$ \mathrm{Cirka} 2 8 5 \mathrm{g} $$

Vinge

$$ \mathrm{Cirka} 2 \mathrm{g} $$

Tillbehör som medföljer

$$ \text { Bruksanvisning } (1) $$

$$ 8 \text { st M4 - skruvar (2) } $$

$$ 1 2 \text { st M6 - skruvar (2) } $$

Design och specifikationer kan komma att ändras utan förvarning.

Obs!

- Kontrollera alltid att enheten fungerar som den ska före användning. SONY KAN INTE HÅLLAS ANSVARIG FÖR SKADOR AV NÅGOT SOM HELST SLAG, INKLUSIVE, MEN INTE BEGRÄNSAT TILL, ERSÄTTNING ELLER ÅTERBETALNING PÅ GRUND AV FÖRLUST AV AKTUELL ELLER FRAMTIDA VINST PÅ GRUND AV FEL I DENNA ENHET, ANTINGEN UNDER GARANTIPERIODEN ELLER EFTER ATT GARANTIN HAR GÅTT UT, ELLER AV VILKA SOM HELST ANDRA ANLEDNINGAR.

• SONY KAN INTE HÅLLAS ANSVARIG FÖR NÅGON TYP AV ANSPRÅK AV ANVÄNDARE AV ENHETEN ELLER TREDJE MAN.

- SONY KAN INTE HÅLLAS ANSVARIG FÖR UPPHÖRANDE ELLER AVBROTT AV NÅGON TJÄNST I ANSLUTNING TILL DENNA ENHET, OAVSETT ORSAK.
