제품 유형	IP 컨버터용 마운트 브래킷
브랜드	소니
모델	NUA-BK10
모니터 호환성	LMD-X310 시리즈
IPC 브래킷 크기	약 194 x 123 x 10 mm (가로 x 세로 x 깊이)
모니터 브래킷 크기	약 80 x 120 x 39 mm (가로 x 세로 x 깊이), 두께 2 mm
전체 크기	약 233 x 123 x 41 mm (가로 x 세로 x 깊이, 돌출부 제외)
IPC 브래킷 무게	약 130 g
모니터 브래킷 무게	약 150 g
총 무게	약 285 g (전체)
재질	명시되지 않음 (금속 및 플라스틱으로 추정)
색상	명시되지 않음 (검은색으로 추정)
주요 기능	호환되는 모니터에 IP 컨버터 고정
장착 방법	모니터 스탠드 또는 직접 고정 (M4 또는 M6 나사)
제공 액세서리	M4x8 나사 (2개), M6x12 나사 (2개), 사용 설명서, 유럽 고객 정보
보관 온도	-20°C ~ +60°C
보관 습도	20% ~ 90% (결로 없음)
보관 기압	700 hPa ~ 1060 hPa
권장 세척 방법	이소프로필 알코올 50-70% v/v 또는 에탄올 76.9-81.4% v/v
사용 주의사항	다른 모니터와 함께 사용하지 마십시오; 멀티탭 사용을 피하십시오; IP 컨버터 주변에 4cm 간격 유지
보증	소니 제한 보증 (자세한 내용은 웹사이트 참조)
원산지	명시되지 않음

자주 묻는 질문 - NUA-BK10 SONY

NUA-BK10은 어떤 모니터와 호환됩니까?

NUA-BK10은 소니 LMD-X310 시리즈 모니터 전용으로 설계되었습니다. 연기, 화재 또는 전자기 간섭 위험을 방지하기 위해 다른 모니터에는 설치하지 마십시오.

모니터에 브래킷을 어떻게 설치합니까?

두 가지 방법이 있습니다: 1) 모니터 스탠드 사용: 스탠드를 분리하고, 제공된 나사로 모니터와 스탠드 사이에 모니터 브래킷을 고정합니다. 2) 스탠드가 부착된 상태: 모니터 뒷면의 M6 나사 구멍에 브래킷을 직접 고정합니다. 자세한 단계는 설명서를 참조하십시오.

장착에 어떤 나사를 사용합니까?

키트에는 두 개의 M4×8 나사(IPC 브래킷을 IP 컨버터에 고정)와 두 개의 M6×12 나사(모니터 브래킷을 모니터에 고정)가 포함되어 있습니다. 스탠드 장착용 스페이서도 제공됩니다.

NUA-BK10 브래킷을 어떻게 세척합니까?

이소프로필 알코올(50% ~ 70% v/v) 또는 에탄올(76.9% ~ 81.4% v/v)에 적신 부드러운 천을 사용하십시오. 심한 오염의 경우 먼저 희석된 중성 세제를 사용한 후 알코올 용액을 사용하십시오. 벤젠, 시너, 산, 알칼리, 연마제 또는 휘발성 용제를 사용하지 마십시오.

기기에 결로가 발생하면 어떻게 해야 합니까?

기기가 추운 곳에서 따뜻한 곳으로 이동하면 결로가 발생할 수 있습니다. 연결된 장치의 손상을 방지하기 위해 결로가 사라질 때까지 기다린 후 사용하십시오.

IP 컨버터에 멀티탭을 사용할 수 있습니까?

아니요, 금지되어 있습니다. 멀티탭은 누설 전류를 증가시켜 감전을 일으킬 수 있습니다. 모니터나 IP 컨버터를 멀티탭에 연결하지 마십시오.

권장 보관 조건은 무엇입니까?

온도: -20°C ~ +60°C, 습도: 20% ~ 90%(결로 없음), 기압: 700 hPa ~ 1060 hPa.

NUA-BK10에는 보증이 제공됩니까?

예, 소니는 제한 보증을 제공합니다. 캐나다 고객은 http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty에서 자세한 내용을 확인하십시오. 다른 지역의 경우 제공된 문서를 참조하십시오.

하나의 모니터에 여러 개의 IP 컨버터를 장착할 수 있습니까?

아니요, 이 장치를 사용하여 모니터에 여러 개의 IP 컨버터를 설치하지 마십시오. 낙하 또는 오작동이 발생할 수 있습니다.

장착 시 IP 컨버터의 방향은 어떻게 해야 합니까?

항상 IP 컨버터를 전면 패널이 위로, 커넥터 패널이 아래로 향하게 설치하십시오.

사용 설명서 NUA-BK10 SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

제품에 표시된 기호

안전 기호

제품에서 이 기호가 표시된 부분을 확인하려면 사용 설 명의 경고를 따르십시오 . 참고 바탕색 : 파랑 기호 : 흰색

이 기호는 제조업체를 나타 내며 제조업체 이름과 주소 옆에 있습니다.

이 기호는 유럽공동체의 대표를 나타내는 것으로, 유럽공동체 대표의 이름과 주소 옆에 표시됩니다.

일련 번호를 나타내는 기호 입니다.

동봉된 문서의 버전을 나타 내는 기호입니다.

제조 일자를 나타내는 기호 입니다.

보관 및 운반 온도

보관 및 운반 환경의 허용 온도 범위를 나타내는 기호 입니다.

보관 및 운반 습도

보관 및 운반 환경의 허용 습도 범위를 나타내는 기호 입니다.

보관 및 운반 기압

보관 및 운반 환경의 허용 기압 범위를 나타내는 기호입니다.

주의

본 제품이나 액세서리를 폐기할 때에는 환경 오염에 대한 관련 지역 / 국가의 법률 및 관련 병원의 규정을 준수하십시오.

주의

이 제품 사용에 관한 주의 사항과 자세한 정보는 모니터 및 IP 컨버터의 사용 설명을 참조하십시오.

주의

설치 시에는 IP 컨버터 주변에 최소 4 cm 의 간격 및 각 장치에 지정된 간격을 유지하여 적절한 환기를 보장하고 수리 시 접근하기 쉽게 하십시오.

사용 전 주의사항

경고

지원되는 모니터

이 장치는 LMD-X310 시리즈 모니터 용으로 특수 설계되었습니다. 이 장치를 기타 다른 모니터에 설치하지 마십시오. 연기, 화재, 전자기적 간섭 등이 발생할 수 있습니다.

경고

멀티탭 사용 금지

멀티 Tub을 사용하면 멀티 Tub의 보호 접지 컨덕터의 차단으로 인한 누전의 가능성이 증가하여 감전이 발생할 수 있습니다. 모니터 및 IP 컨버터를 멀티 Tub에 연결하지 마십시오.

다중 설치

여러 IP 컨버터를 모니터에 설치하는 데 이 장치를 사용하지 마십시오.장치가 떨어지거나 오작동할 수 있습니다.

방향

IP 컨버터는 항상 전면 패널이 위쪽을, 커넥터 패널이 아래쪽을 보도록 설치하십시오.

유지 관리

• 50% \~ 70% v/v 농축 이소프로필 알코올이나, 76.9% \~ 81.4% v/v 농축 에탄올을 사용하여 장치의 표면을 청소하십시오.
• 잘 닭이지 않는 오염물질은 물로 희석한 중성세제를 가법게 문힌 부드럽고 깨끗한 천으로 닭아낸 다음 앞의 방법을 사용하여 청소합니다. 벤젠, 시너,

산성 세제 용액, 알칼리 세제 용액, 마모성 세제, 화학 처리 천 또는 기타 휘발성 솔벤트를 사용하여 장치를 청소하거나 소독하지 마십시오. 장치 표면이 손상될 수 있습니다.

농축

장치를 갑자기 추운 데서 따뜻한 곳으로 이동하거나, 주변 온도가 급상승하면 장치 외부에 습기가 생길 수 있습니다. 이를 응축이라고 합니다. 응축 발생 시 장치를 사용하기 전에 응축이 사라질 때 까지 기다리십시오. 응축이 있는 상태에서 장치를 사용하면 다른 연결 장치가 손상될 수 있습니다.

장치 구성 요소

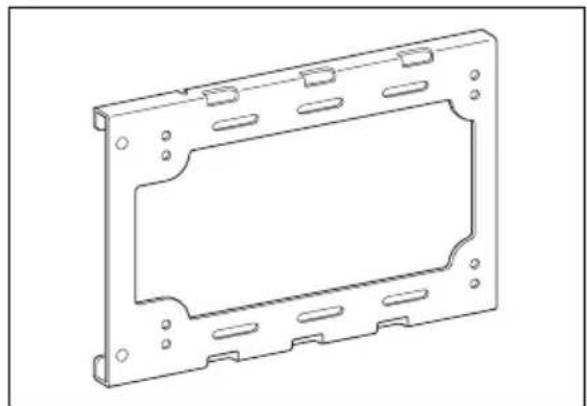

IPC 브래킷

이 항목은 IP 컨버터 하단에 부착합니다.

모니터 스탠드를 사용하여 모니터에 장치를 고정하는 데 사용합니다.

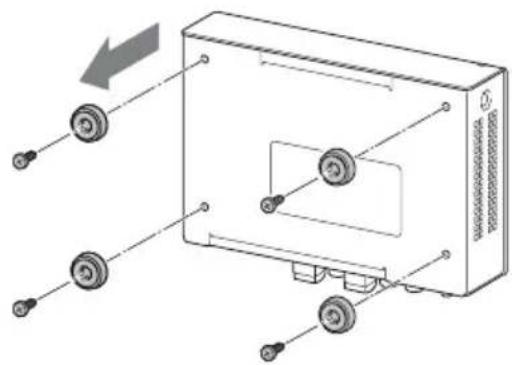

1 IP 컨버터 하단에 발 (4) 을 고정하는 나사를 분리하고 발을 떼어냅니다.

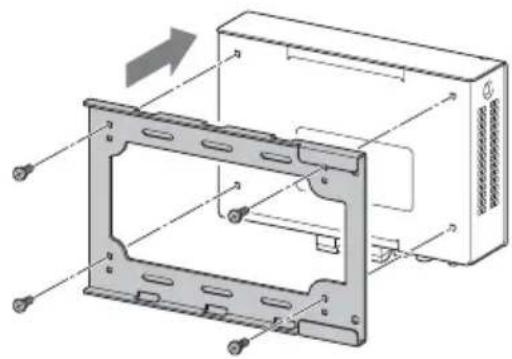

21단계에서 분리한 나사를 사용하여 IPC 브래킷을 IP 컨버터에 고정합니다.

모니터 장착 시에는 IP 컨버터의 앞쪽 패널은 위쪽을 향하도록 하고 커넥터 패널은 아래쪽을 향하도록 하여 IPC 브래킷을 IP 컨버터에 부착하십시오.

다음 방법 중 하나를 사용하여 브래킷을 부착합니다.

•모니터 스텐드를 사용하여 장치 고정

•장치를 연결된 모니터 스탠드에 부착

주의

모니터 후면의 원쪽 또는 오른쪽에 있는 VESA 장착 나사 구멍을 사용할 수 있지만 양쪽 구멍을 동시에 사용하여 여러 IP 컨버터를 장착할 수는 없습니다.

모니터 스탠드를 사용하여 장치 고정

모니터 스탠드를 분리하여 모니터에 모니터 브래킷을 고정하는 데 사용합니다.

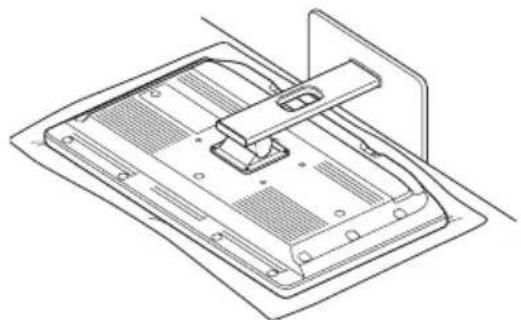

1 모니터는 부드러운 천 위에 월면이 아래를 보게 놓습니다.

2모니터 스탠드를 고정하는 나사를 분리하고 모니터 스탠드를 떼어냅니다.

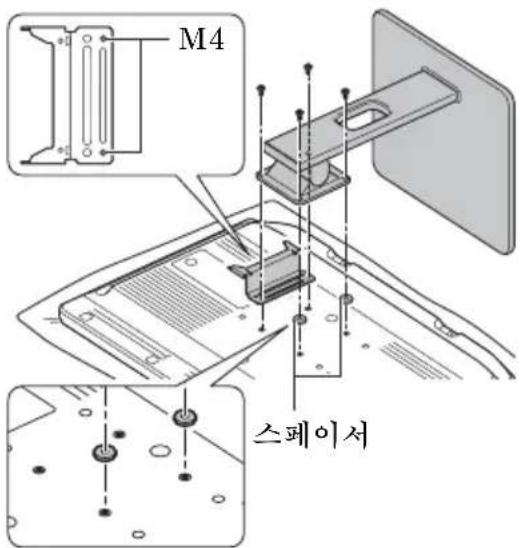

3 모니터 후면의 M4 나사 구멍과 모니터 브래킷의 M4 나사 구멍을 잘 맞추고 반대측에 있는 M4 구멍에 스페이서를 삽입합니다. 나사를 사용하여 모니터 스텐드 후면을 모니터에 고정합니다.

부착 후 IP 컨버터를 장착하기 전에 모니터를 똑바로 놓습니다 .(6페이지)

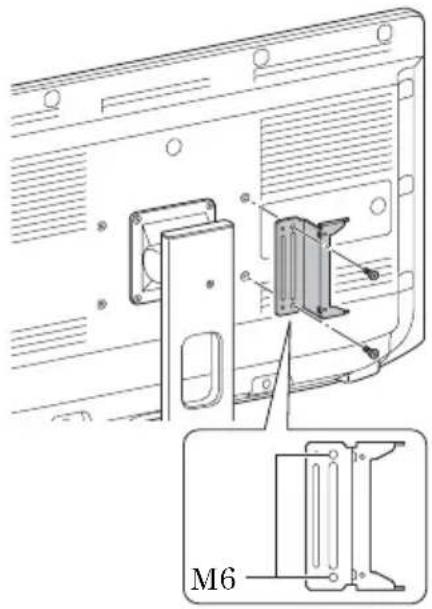

연결된 모니터 스탠드에 장치 부착

모니터 브래킷의 M6 나사 구멍과 모니터 후면의 M6 나사 구멍을 잘 맞추고, 제공된 나사 (M6 × 12) 를 사용하여 고정합니다. 모니터 브래킷을 부착된 모니터 스탠드와 연결할 수 있습니다.

IP 컨버터 장착

주의

IP 컨버터는 항상 전면 패널이 위쪽을, 커넥터 패널이 아래쪽을 보도록 설치하십시오.

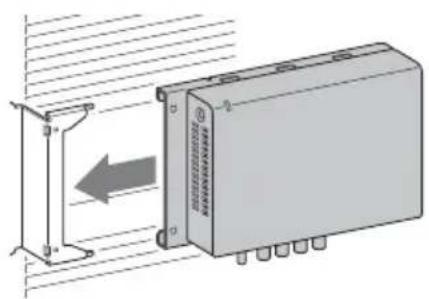

1 IP 컨버터를 측면으로부터 모니터 브래킷 위에 밀어 넣습니다.

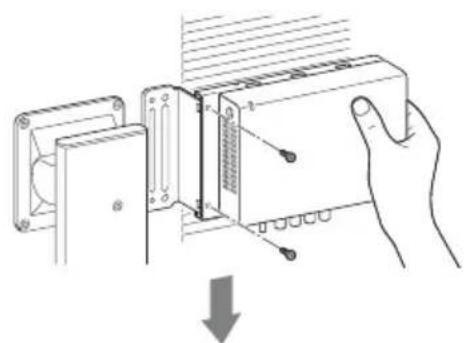

2브래킷을 잡고 지지하면서 제공된 나사 (M4 × 8) 를 사용하여 IPC 브래킷을 고정합니다.

(장치를 연결된 모니터 스탄드에 부착하는 경우)

사양

보관 및 운반 환경

온도

$$ - 2 0 ^ {\circ} \mathrm{C} \sim + 6 0 ^ {\circ} \mathrm{C} $$

습도

$$ 20 \% \sim 90 \% (\text { 응축 비허용 }) $$

압력

$$ 7 0 0 \mathrm{hPa} \sim 1, 0 6 0 \mathrm{hPa} $$

크기 IPC 브래킷

$$ \text { 약 } 1 9 4 \times 1 2 3 \times 1 0 \mathrm{mm} $$

$$ (\text { 너비 } \times \text { 높이 } \times \text { 깊이 }) $$

모니터 브래킷

$$ \text { 약 } 8 0 \times 1 2 0 \times 3 9 \mathrm{mm} $$

$$ (\text { 너비 } \times \text { 높이 } \times \text { 길이 }), $$

$$ 2 \mathrm{mm} (\text { 두께 }) $$

두 브래킷의 조합

$$ \text { 약 } 2 3 3 \times 1 2 3 \times 4 1 \mathrm{mm} $$

$$ (\text { 耐비 } \times \text { 높이 } \times \text { 길이 }, \text { 돈출부 } $$

$$ \text {제외}) $$

스페이서

$$ \text { 약 } \phi 1 5 \mathrm{mm} (\text { 직경 }), $$

$$ 2 \mathrm{mm} (\text {두께}) $$

질량 IPC 브래킷

$$ \text { 약 } 1 3 0 \mathrm{g} $$

모니터 브래킷

$$ \text { 약 } 1 5 0 \mathrm{g} $$

두 브래킷의 조합

$$ \text { 약 } 2 8 5 \mathrm{g} $$

스페이서

$$ \text { 약 } 2 \mathrm{g} $$

제공 액세서리

$$ \text {사용 설명 (1)} $$

$$ \mathrm{M} 4 \times 8 \text { 나사 (2) } $$

$$ \mathrm{M} 6 \times 1 2 \text { 나사 (2) } $$

$$ \text { Information for } $$

디자인 및 사양은 고지 없이 변경될 수 있습니다.

주의

-사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해 에 대해서 보증기간 중이거나 보증기 간 경과 후 또는 어떠한 이유에도 배 상 또는 변상하지 않습니다.

-SONY 는 이 장치에 의해 발생했거나 제 3 자가 제기한 어떠한 종류의 보상 청구에 대해서도 책임을 지지 않습니다.

-SONY 는 어떤 상황이든 상관 없이 이 장치와 관련하여 발생할 수 있는 서비스의 해지 또는 중단에 대해 책임을 지지 않습니다.
