제품 유형	모니터 컨트롤러용 마운트 베이스
브랜드	소니
모델	BKM-39H
용도	BVM-E171 모니터와 BKM-17R 컨트롤 유닛을 조립하기 위한 고정 장치
제공 구성품	측면 커버 S (오른쪽) x1, 측면 커버 S (왼쪽) x1, 나사 A (4×8 mm) x8, 연결 케이블 x1
나사 개수	8개의 나사 A (4×8 mm)
연결 케이블	예, DC 12V (L자형) 및 LAN (10/100) 커넥터 포함
전원	모니터의 DC 12V OUT 커넥터를 통해 연결
호환성	BVM-E171 모니터 및 BKM-17R 컨트롤 유닛
안전 주의사항	안정적인 표면에 설치, 제공된 나사만 사용, 베이스 위에 올라가지 않음, 조작 시 장갑 착용
조립	모니터를 뒤집어 놓고, 받침대 제거, 컨트롤 유닛 고정, 측면 커버 조립, 케이블 재연결
유지관리	부드러운 천으로 청소, 용제 사용 금지, 정기적으로 안정성 확인
무게	약 0.5kg (추정)
치수	약 200 x 150 x 80 mm (추정)

자주 묻는 질문 - BKM-39H SONY

BKM-39H의 용도는 무엇인가요?

BKM-39H는 BVM-E171 모니터와 BKM-17R 컨트롤 유닛을 조립하여 콤팩트한 제어 스테이션을 구성하는 마운트 베이스입니다.

BKM-39H에는 어떤 구성품이 포함되어 있나요?

키트에는 측면 커버 2개(오른쪽 및 왼쪽), 나사 A (4×8 mm) 8개, DC 12V 및 LAN 커넥터가 포함된 연결 케이블 1개가 포함됩니다.

마운트 베이스를 어떻게 설치하나요?

모니터를 부드러운 천 위에 뒤집어 놓고, 모니터와 컨트롤 유닛의 받침대를 제거한 후, 제거한 받침대를 컨트롤 유닛에 고정하고, 유닛을 모니터 위에 놓은 다음, 제공된 나사로 측면 커버를 조립합니다. 마지막으로 케이블을 다시 연결합니다.

설치 시 어떤 안전 주의사항을 지켜야 하나요?

표면이 안정적인지 확인하고, 제공된 나사만 사용하며, 베이스 위에 올라가지 말고, 부상을 방지하기 위해 장갑을 착용하세요.

어떤 종류의 케이블이 제공되며 어떻게 연결하나요?

연결 케이블에는 L자형 DC 12V 커넥터와 LAN 커넥터가 있습니다. 먼저 컨트롤 유닛(DC 12V 및 LAN)에 연결한 다음, 방향을 맞춰 모니터(DC 12V OUT 및 LAN)에 연결하세요.

BKM-39H를 다른 모니터와 함께 사용할 수 있나요?

아니요, BVM-E171 및 BKM-17R 모델 전용으로 설계되었습니다. 다른 유닛과 사용하면 떨어질 위험이 있습니다.

마운트 베이스는 어떻게 유지관리하나요?

부드럽고 마른 천으로 닦으십시오. 정기적으로 나사 고정 상태와 안정성을 확인하십시오.

나사를 분실하면 어떻게 해야 하나요?

위험을 방지하기 위해 동일한 사양(4×8 mm)의 나사만 사용하십시오. 예비 부품은 소니 판매점에 문의하십시오.

BKM-39H에 전원이 필요한가요?

아니요, 기계식 지지대입니다. 전원은 모니터와 컨트롤 유닛을 연결하는 연결 케이블을 통해 공급됩니다.

도구 없이 베이스를 조립할 수 있나요?

예, 나사는 손으로 조일 수 있지만 올바르게 조이려면 적절한 드라이버를 사용하는 것이 좋습니다.

사용 설명서 BKM-39H SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

목차

주의 사항.... 37

개요 37

특징 37

구성품 37

조립 38

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

주의 사항

• 부착 스탠드를 조립할 때는 먼저 모니터 전원을 곧 후에 케이블을 분리하십시오. 모니터 전원을 컨 상태로 부착 스탠드를 부착하면 케이블이 모니터와 부착 스탠드 사이에 끼여서 감전될 수 있습니다.
• 안정적인 책상 위에 부착 스탠드를 설치하십시오. 불 안정하거나 경사면 위에 부착 스탠드를 설치할 경우 모니터가 떨어져 부상을 입을 수 있습니다. 설치 장소가 충분히 안정된 곳인지 확인합니다.
  -지정된 나사 이외의 나사를 사용하면 도중에 풀리거나 빠질 수 있고 이로 인해 부상을 입을 수 있습니다.
• 여기서 규정된 이외의 기기에 부착 스탠드를 부착하지 마십시오. 이를 준수하지 않으면 모니터가 떨어져 부상을 입을 수 있습니다.
• 부착 스탠드에 올라서거나 다른 무거운 물체를 올려 놓지 마십시오. 본인이 부상을 입거나 모니터가 바닥으로 떨어져 손상될 수 있습니다.
• 맨손으로 부착 스텐드의 날카로운 부위를 만지지 마십시오. 부착 스텐드의 포장을 풀고, 운반, 부착 및 분해할 때 부상을 입지 않도록 항상 보호 장갑을 착용하십시오.

개요

특징

BKM-39H 컨트롤러 부착 스탠드는 BVM-E171과 BKM-17R 모니터 제어 기기를 결합하는 데 사용되는 부착 스탠드입니다.

구성품

BKM-39H는 다음 구성품으로 이루어져 있습니다. 조립을 시작하기 전에 모든 구성품이 있는지 확인하십시오.

사이드 커버 S (우측) (1)
사이드 커버 S (좌측) (1)
나사 A (4 × 8 mm) (8)
연결 케이블 (1)

조립

1 모니터 위아래를 뒤집습니다.

참고

부드러운 형 gov을 깄 바닥에 모니터를 올려 놓으십시오.모니터에 핸들이 부착된 경우 핸들을 미리 분리하십시오.

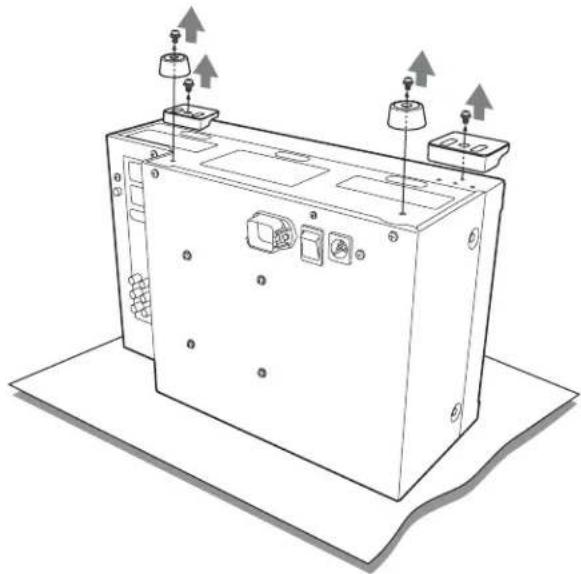

2 모니터 바닥에서 다리 네 개를 제거합니다.

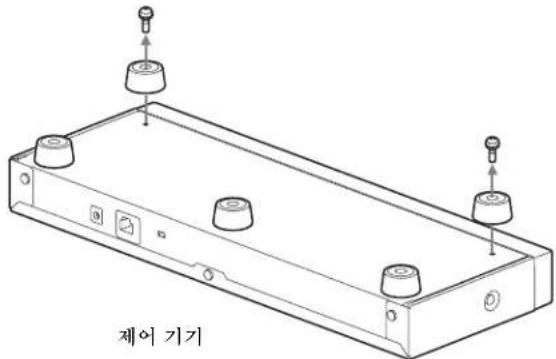

3 제어 기기 바닥에서 다리 두 개를 제거합니다.

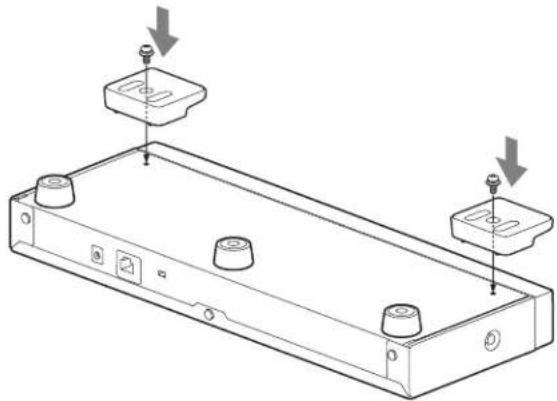

4 모니터 전면부에서 분리한 다리 두 개를 제어 기기 바닥에 부착합니다.

참고

모니터에서 분리한 나사 두 개를 사용하여 제어 기기에 다리를 고정하십시오.

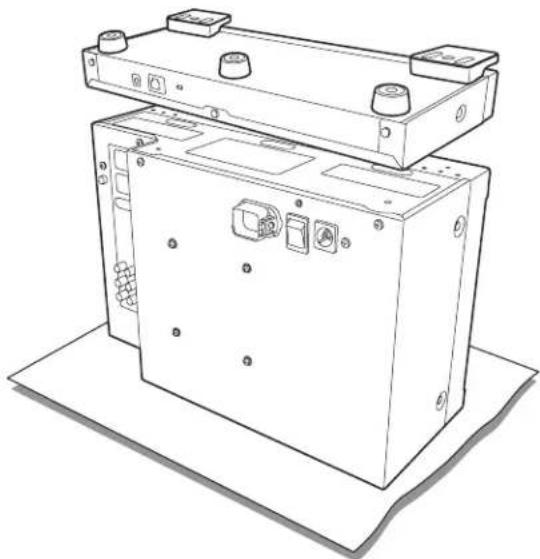

5 모니터에 제어 기기를 올려 놓습니다.

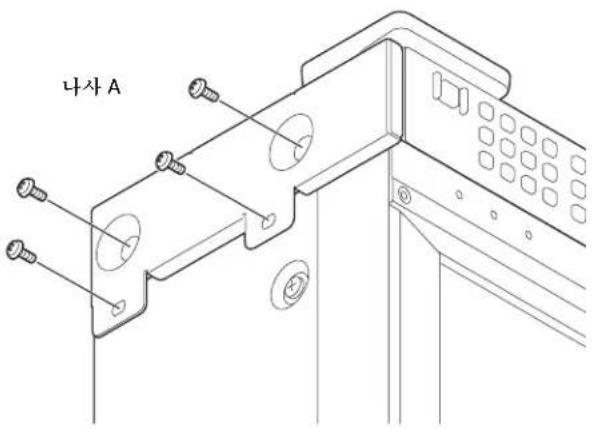

6 사이드 커버 S(오른쪽)와 사이드 커버 S(왼쪽)를 사용하여 모니터와 제어 기기를 연결합니다. 나사 A(4 × 8 mm)를 사용하여 사이드 커버를 제어 기기와 모니터에 고정합니다.

오른쪽

왼쪽

7 모니터를 원위치시키고 제공된 연결 케이블을 제어 기기 후면 패널의 DC 12V 및 LAN (10/100) 커넥터에 연결합니다.

참고

DC 케이블의 커넥터(L형)를 DC 12V 커넥터에 끼우십시오.

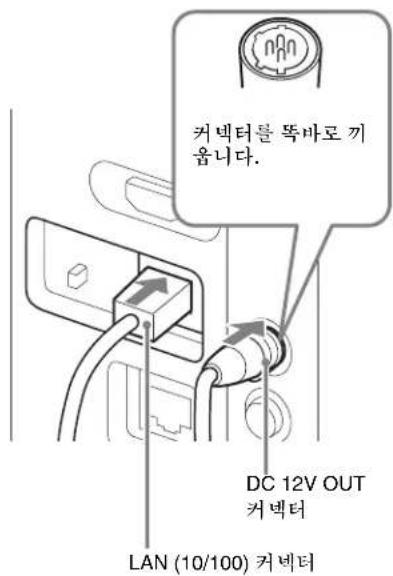

8 연결 케이블을 모니터 후면 패널의 DC 12V OUT 및 LAN (10/100) 커넥터에 꽃습니다.

참고

케이블을 DC 12V OUT 커넥터에 연결하는 경우 케이블의 커넥터를 모니터의 DC 12V OUT 커넥터에 올바른 방향으로 꽃았는지 확인하십시오.

이 설명서는 Sony Corporation의 자산에 해당하는 정보를 수록하고 있으며 오직 이 설명서에 기술된 장비의 구매자를 위해서만 제공되는 것입니다.

Sony Corporation은 Sony Corporation의 명시적인 서면 허가 없이 이 설명서의 일부를 복제하거나 이 설명서에 기술된 장비의 작동이나 유지 보수를 제외한 다른 목적으로 사용하는 것을 엄격히 금지하고 있습니다.
