BKM-39H - Elektronisches Zubehör SONY - Kostenlose Bedienungsanleitung

Produkttyp	Montagesockel für Monitor-Controller
Marke	Sony
Modell	BKM-39H
Verwendung	Halterung zur Montage eines BVM-E171 Monitors und einer BKM-17R Steuereinheit
Mitgelieferte Komponenten	Seitenabdeckung S (rechts) x1, Seitenabdeckung S (links) x1, Schrauben A (4×8 mm) x8, Verbindungskabel x1
Anzahl Schrauben	8 Schrauben A 4×8 mm
Verbindungskabel	Ja, mit DC 12V-Stecker (L-förmig) und LAN-Stecker (10/100)
Stromversorgung	Anschluss über DC 12V OUT des Monitors
Kompatibilität	Monitor BVM-E171 und Steuereinheit BKM-17R
Sicherheitshinweise	Auf stabiler Oberfläche installieren; nur mitgelieferte Schrauben verwenden; nicht auf den Sockel steigen; beim Umgang Handschuhe tragen
Montage	Monitor auf den Kopf legen; Füße entfernen; Steuereinheit befestigen; Seitenabdeckungen montieren; Kabel wieder anschließen
Pflege	Mit einem weichen Tuch reinigen; Lösungsmittel vermeiden; regelmäßig Stabilität prüfen
Gewicht	Ca. 0,5 kg (geschätzt)
Abmessungen	Ca. 200 x 150 x 80 mm (geschätzt)

Häufig gestellte Fragen - BKM-39H SONY

Wofür wird der BKM-39H verwendet?

Der BKM-39H ist ein Montagesockel, mit dem ein BVM-E171 Monitor und eine BKM-17R Steuereinheit zu einer kompakten Kontrollstation zusammengebaut werden können.

Welche Komponenten sind im BKM-39H enthalten?

Das Kit enthält zwei Seitenabdeckungen (rechts und links), acht Schrauben A (4×8 mm) und ein Verbindungskabel mit DC 12V- und LAN-Stecker.

Wie wird der Montagesockel installiert?

Legen Sie den Monitor auf ein weiches Tuch mit der Vorderseite nach unten, entfernen Sie die Füße von Monitor und Steuereinheit, befestigen Sie die entfernten Füße an der Steuereinheit, setzen Sie die Steuereinheit auf den Monitor und montieren Sie die Seitenabdeckungen mit den mitgelieferten Schrauben. Schließen Sie anschließend die Kabel wieder an.

Welche Sicherheitshinweise muss ich bei der Installation beachten?

Stellen Sie sicher, dass die Oberfläche stabil ist, verwenden Sie nur die mitgelieferten Schrauben, steigen Sie nicht auf den Sockel und tragen Sie Handschuhe, um Verletzungen zu vermeiden.

Welches Kabel wird mitgeliefert und wie wird es angeschlossen?

Das Verbindungskabel hat einen L-förmigen DC 12V-Stecker und einen LAN-Stecker. Schließen Sie es zuerst an der Steuereinheit (DC 12V und LAN) und dann am Monitor (DC 12V OUT und LAN) unter Beachtung der Ausrichtung an.

Kann ich den BKM-39H mit anderen Monitoren verwenden?

Nein, er ist speziell für die Modelle BVM-E171 und BKM-17R ausgelegt. Die Verwendung mit anderen Geräten kann zu Stürzen führen.

Wie pflege ich den Montagesockel?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Überprüfen Sie regelmäßig die Schrauben und die Stabilität.

Was tue ich, wenn eine Schraube verloren geht?

Verwenden Sie nur Schrauben mit derselben Spezifikation (4×8 mm), um Risiken zu vermeiden. Kontaktieren Sie einen Sony-Händler für Ersatzteile.

Benötigt der BKM-39H eine Stromversorgung?

Nein, es handelt sich um eine mechanische Halterung. Die Stromversorgung erfolgt über das Verbindungskabel, das den Monitor mit der Steuereinheit verbindet.

Kann ich den Sockel ohne Werkzeug montieren?

Ja, die Schrauben können von Hand angezogen werden, aber es wird empfohlen, einen geeigneten Schraubendreher für einen korrekten Sitz zu verwenden.

BEDIENUNGSANLEITUNG BKM-39H SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Inhalt

Sicherheitsmaßnahmen 17

Übersicht 17

Leistungsmerkmale....17

Komponenten ....17

Zusammenbau.... 18

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERwartETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Sicherheitsmaßnahmen

• Für die Montage der Standhalterung den Monitor ausschalten und dann das Kabel abziehen. Beim Anbau der Standhalterung an den Monitor im eingeschalteten Zustand wird das Kabel möglicherweise zwischen Monitor und Standhalterung eingeklemmt, was zu einem elektrischen Schlag führen kann.
• Die Standhalterung auf einem stabilen Tisch aufstellen. Wird die Standhalterung auf einer unebenen oder geneigten Oberfläche aufgestellt, besteht die Gefahr, dass der Monitor herunterfällt, was zu Verletzungen führen kann. Sicherstellen, dass der Aufstellungsort eine ausreichende Stabilität aufweist.
  • Die Verwendung anderer Schrauben als der mitgelieferten Schrauben kann zu Verletzungen führen, da diese sich lösen und herausfallen können.
  • Die Standhalterung ausschließlich an den ausgewiesenen Geräten anbauen. Andernfalls kann der Monitor herunterfallen und dabei Verletzungen verursachen.
• Stellen Sie sich nicht auf die Standhalterung und legen Sie keine schweren Gegenstände darauf, da Sie herunterfallen und sich verletzen könnten, und die Gefahr besteht, dass der Monitor zu Boden fällt.
• Scharfkantige Stellen der Standhalterung nicht mit ungeschützten Händen berühren. Beim Auspacken, Tragen, Anbauen und Zerlegen der Standhalterung zum Schutz vor Verletzungen Handschuhe tragen.

Übersicht

Leistungsmerkmale

Mit der Controller-Standhalterung BKM-39H können ein BVM-E171 und ein Monitorsteuergerät BKM-17R zusammengebaut werden.

Komponenten

Die BKM-39H besteht aus folgenden Komponenten. Vor Beginn der Montage sicherstellen, dass alle Komponenten vorhanden sind.

Seitenabdeckung S (rechts) (1)
Seitenabdeckung S (links) (1)
Schrauben A (4 × 8 mm) (8)
Anschlusskabel (1)

Zusammenbau

1 Drehen Sie den Monitor mit der Oberseite nach unten.

Hinweis

Stellen Sie den Monitor flach auf ein weiches Tuch. Wenn der Griff am Monitor angebracht ist, nehmen Sie den Griff zuvor ab.

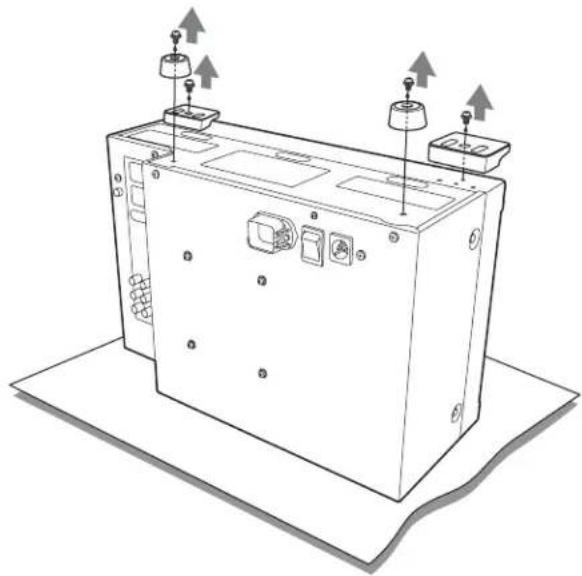

2 Entfernen Sie die vier Füße an der Unterseite des Monitors.

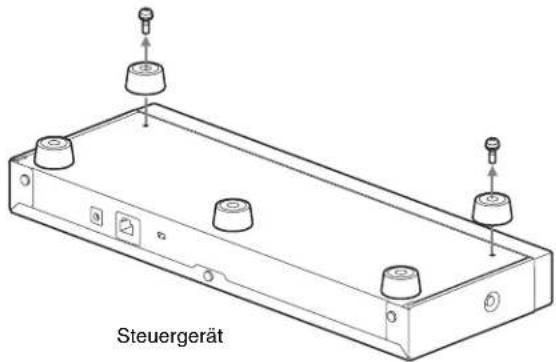

3 Entfernen Sie die zwei Füße an der Unterseite des Steuergeräts.

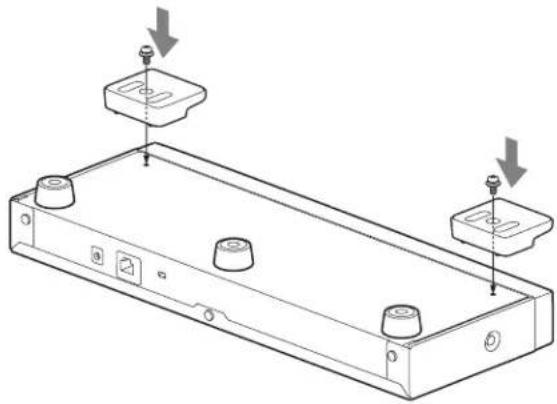

4 Bringen Sie die zwei von der Vorderkante des Monitors abgenommenen Füße an der Unterseite des Steuergeräts an.

Hinweis

Befestigen Sie die Füße mit den zwei vom Monitor entfernten Schrauben am Steuergerät.

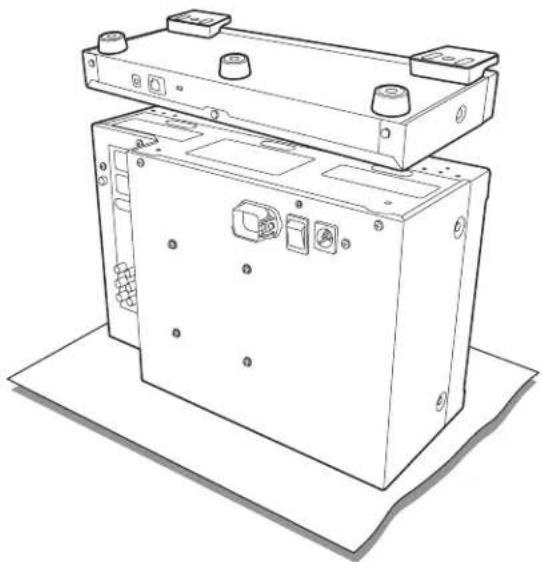

5 Platzieren Sie das Steuergerät auf dem Monitor.

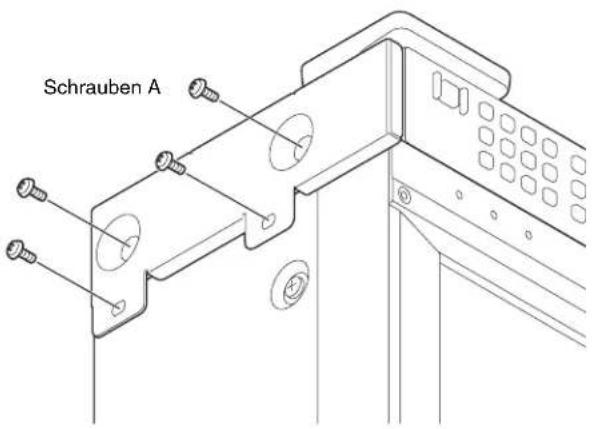

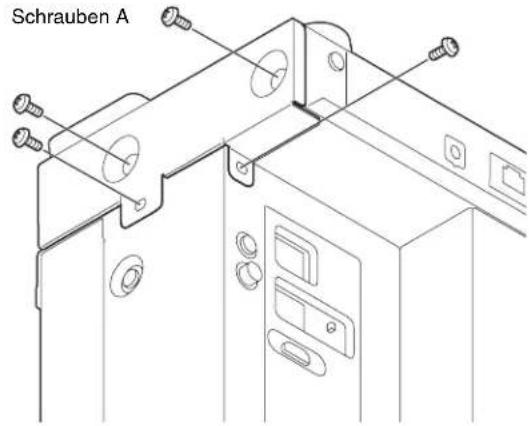

6 Verbinden Sie den Monitor und das Steuergerät mit der Seitenabdeckung S (rechts) und der Seitenabdeckung S (links). Befestigen Sie die Seitenabdeckungen mit Schrauben A (4 × 8 mm) am Steuergerät und am Monitor.

Rechte Seite

Linke Seite

7 Drehen Sie den Monitor aufrecht und schließen Sie das mitgelieferte Verbindungskabel an die Anschlüsse DC 12V und LAN (10/100) an der Rückseite des Steuergeräts an.

Hinweis

Schließen Sie den Stecker des Gleichstromkabels (L-förmig) an den Anschluss DC 12V an.

8 Schließen Sie das Verbindungskabel an die Anschlüsse DC 12V OUT und LAN (10/100) an der Rückseite des Monitors an.

Hinweis

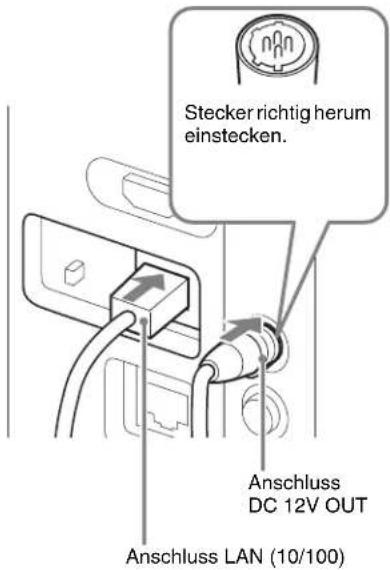

Achten Sie beim Anschließen des Kabels an den Anschluss DC 12V OUT darauf, den Stecker des Kabels richtig herum in den Anschluss DC 12V OUT am Monitor einzustecken.
