Type de produit	Socle de montage pour contrôleur moniteur
Marque	Sony
Modèle	BKM-39H
Usage	Fixation pour assembler un moniteur BVM-E171 et une unité de commande BKM-17R
Composants fournis	Capot latéral S (droit) x1, Capot latéral S (gauche) x1, Vis A (4×8 mm) x8, Câble de connexion x1
Nombre de vis	8 vis A de 4×8 mm
Câble de connexion	Oui, avec connecteurs DC 12V (en forme de L) et LAN (10/100)
Alimentation	Branchement via connecteur DC 12V OUT du moniteur
Compatibilité	Moniteur BVM-E171 et unité de commande BKM-17R
Précautions de sécurité	Installer sur surface stable; utiliser uniquement les vis fournies; ne pas monter sur le socle; porter des gants lors de la manipulation
Montage	Placer le moniteur tête en bas; retirer les pieds; fixer l'unité de commande; assembler les capots latéraux; reconnecter les câbles
Entretien	Nettoyer avec un chiffon doux; éviter les solvants; vérifier la stabilité régulièrement
Poids	Environ 0,5 kg (estimé)
Dimensions	Environ 200 x 150 x 80 mm (estimé)

FOIRE AUX QUESTIONS - BKM-39H SONY

Quel est l'usage du BKM-39H ?

Le BKM-39H est un socle de montage permettant d'assembler un moniteur BVM-E171 et une unité de commande BKM-17R pour former un poste de contrôle compact.

Quels composants sont inclus dans le BKM-39H ?

Le kit comprend deux capots latéraux (droit et gauche), huit vis A (4×8 mm) et un câble de connexion avec connecteurs DC 12V et LAN.

Comment installer le socle de montage ?

Placez le moniteur tête en bas sur un chiffon doux, retirez les pieds du moniteur et de l'unité de commande, fixez les pieds retirés sur l'unité de commande, placez l'unité sur le moniteur, puis assemblez les capots latéraux avec les vis fournies. Enfin, rebranchez les câbles.

Quelles précautions de sécurité dois-je prendre lors de l'installation ?

Assurez-vous que la surface est stable, utilisez uniquement les vis fournies, ne montez pas sur le socle et portez des gants pour éviter les blessures.

Quel type de câble est fourni et comment le brancher ?

Le câble de connexion possède un connecteur DC 12V en forme de L et un connecteur LAN. Branchez-le d'abord sur l'unité de commande (DC 12V et LAN), puis sur le moniteur (DC 12V OUT et LAN) en respectant le sens.

Puis-je utiliser le BKM-39H avec d'autres moniteurs ?

Non, il est spécialement conçu pour les modèles BVM-E171 et BKM-17R. L'utilisation avec d'autres unités peut provoquer des chutes.

Comment entretenir le socle de montage ?

Nettoyez-le avec un chiffon doux et sec. Vérifiez régulièrement la fixation des vis et la stabilité.

Que faire si une vis est perdue ?

Utilisez uniquement des vis de même spécification (4×8 mm) pour éviter tout risque. Contactez un revendeur Sony pour obtenir des pièces de rechange.

Le BKM-39H nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un support mécanique. L'alimentation passe par le câble de connexion qui relie le moniteur à l'unité de commande.

Puis-je monter le socle sans outils ?

Oui, les vis se serrent à la main, mais il est recommandé d'utiliser un tournevis adapté pour un serrage correct.

MODE D'EMPLOI BKM-39H SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Table de matières

Précautions 13

Présentation 13

Caractéristiques ....13

Composants ....13

Montage 14

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Précautions

• Lorsque vous installez le socle de montage, mettez le moniteur hors tension avant de débrancher le câble. Sinon, le câble risque d'être coincé entre le moniteur et le socle de montage et de provoquer une électrocution.
• Installez le socle de montage sur une table stable. Si vous installez le socle de montage sur une surface glissante ou bancale, le moniteur risque de tomber et de provoquer des blessures corporelles. Vérifiez que l'emplacement d'installation est suffisamment stable.
• L'utilisation de vis autres que celles qui sont fournies peut provoquer des blessures, car elles risquent de se desserrer et de tomber.
• Ne fixez pas le socle de montage à des unités autres que celles spécifiées. Si vous le faites, le moniteur risque de tomber et de provoquer des blessures corporelles.
• Ne montez pas sur le socle de montage et ne placez rien de lourd dessus, car vous risquez de tomber et de vous blesser. Le moniteur risque également de tomber.
• Ne touchez aucun point saillant du socle de montage sans porter de gants. Lorsque vous déballez, transportez, fixez et désassemblez le socle de montage, portez des gants de protection pour ne pas vous blesser.

Présentation

Caractéristiques

Le socle de montage du contrôleur BKM-39H est une fixation permettant d'assembler un BVM-E171 et une unité de commande de moniteur BKM-17R.

Composants

Le BKM-39H est constitué des composants suivants. Vérifiez que vous disposez de tous les composants avant de commencer le montage.

Capot latéral S (droit) (1)
Capot latéral S (gauche) (1)
Vis A (4 × 8 mm) (8)
Câble de connexion (1)

Montage

1 Placez le moniteur tête en bas.

Remarque

Placez le moniteur à plat contre un chiffon doux.

Lorsqu'une poignée est fixée sur le moniteur, enlevez-la au préalable.

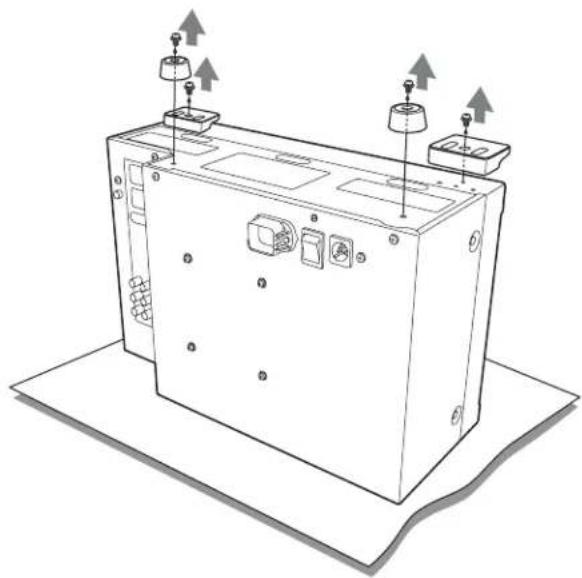

2 Retirez les quatre pieds fixés à la base du moniteur.

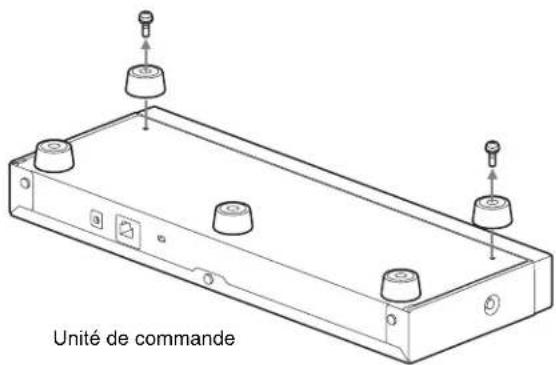

3 Retirez les deux pieds fixés à la base de l'unité de commande.

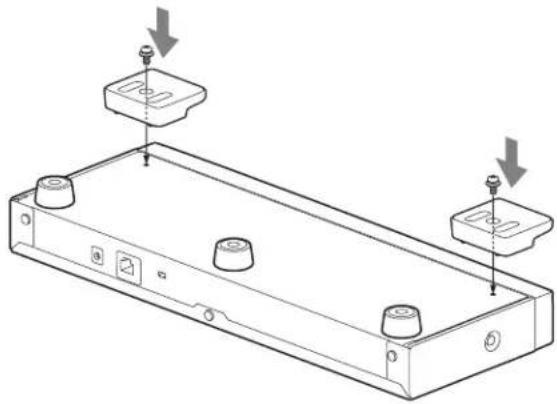

4 Fixez les deux pieds retirés de l'avant du moniteur, sur le dessous de l'unité de commande.

Remarque

Fixez les pieds de l'unité de commande à l'aide des deux vis déposées du moniteur.

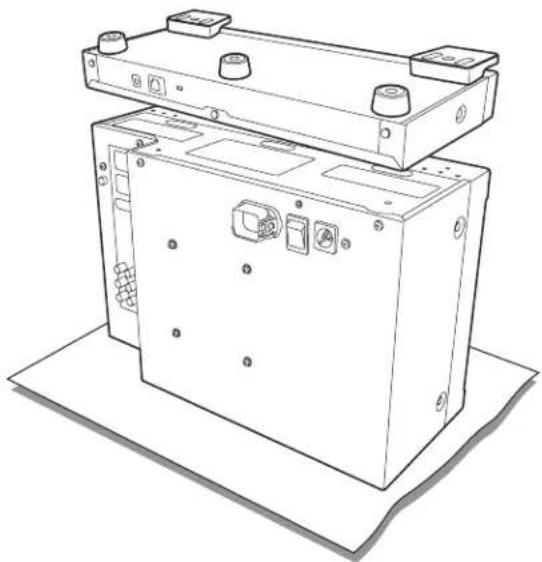

5 Placez l'unité de commande sur le moniteur.

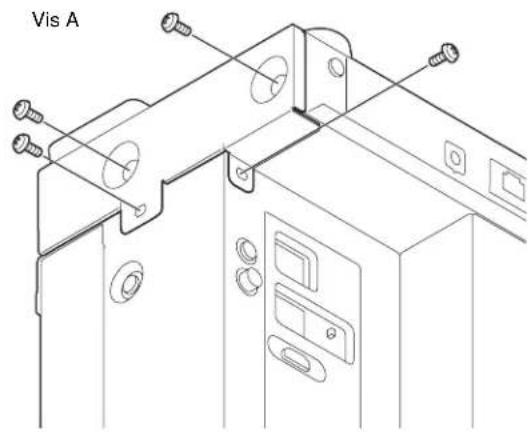

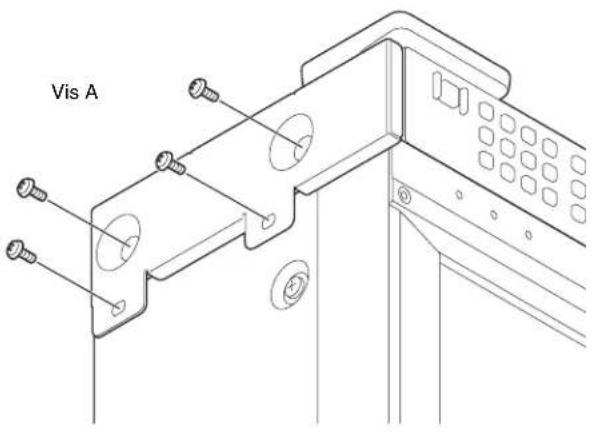

6 Rattachez le moniteur à l'unité de commande à l'aide du capot latéral S (droite) et du capot latéral S (gauche). Serrez les vis A (4 × 8 mm) des capots latéraux de l'unité de commande et du moniteur.

Côté droit

Côté gauche

7 Remettez le moniteur dans le bon sens et raccordez le câble de connexion fourni aux connecteurs DC 12V et LAN (10/100) sur le panneau arrière de l'unité de commande.

Remarque

Branchez le connecteur du câble DC (en forme de L) au connecteur DC 12V.

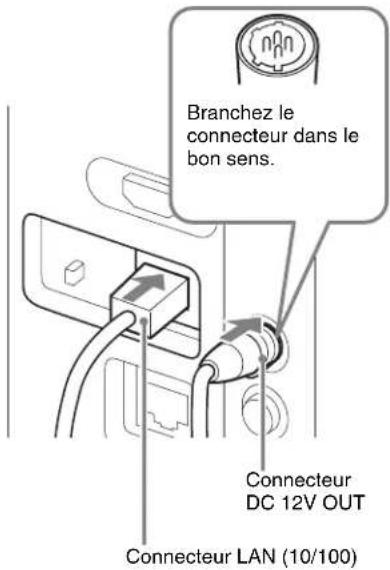

8 Branchez le câble de connexion aux connecteurs DC 12V OUT et LAN (10/100) sur le panneau arrière de l'unité de commande.

Remarque

Lorsque vous raccordez le câble de connexion au connecteur DC 12V OUT, assurez-vous de brancher le connecteur du câble dans le connecteur DC 12V OUT du moniteur dans le bons sens.
