用户手册 BKM-39H SONY

使用产品前请仔细阅读本书，并请妥善保管。

关于旧产品的处理

请不要将旧的产品与一般的生活垃圾一同弃置。

正确弃置旧的产品有助于避免对环境和人类健康造成潜在的负面影响。

具体处理方法请遵循当地的规章制度。

目录

注意事项....29

概述....29

功能 29

部件 29

组装.... 30

注意

在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。

注意事项

• 组装固定支座时，在拔出电缆前先关闭监视器电源。如果在监视器电源开启的情况下安装固定支座，电缆可能卡在监视器和固定支座之间，引发触电危险。
• 将固定支座安装在稳固的桌面上。如果将固定支座安装在摇摆不定或倾斜的表面上，监视器可能滑落，致使人员受伤。确保安装位置足够牢固。
• 如果使用附带以外的其它螺钉，可能因螺钉松开或掉出而导致人员受伤。
• 不要将本固定支座安装到非指定设备上。否则监视器可能摔落，致使人员受伤。
• 不要攀爬固定支座或在上面放置任何重物，否则您可能因跌倒而受伤，监视器可能摔到地上。
• 不要用裸露的手触摸固定支座上的任何锋利部位。打开包装或搬运、安装、拆解固定支座时，请戴上防护手套，以免受伤。

概述

功能

BKM-39H 控制器固定支座用于连接 BVM-E171 和 BKM-17R 监视器控制单元。

部件

BKM-39H 由以下部件组成。

开始组装前，确保部件齐全。

侧护盖 S(右)(1)
侧护盖 S(左)(1)
螺钉 A (4 × 8 mm) (8)
连接电缆 (1)

组装

1 上下颠倒翻转监视器。

注意

将监视器平放在软布上。当把手安装在监视器上时，事先拆下把手。

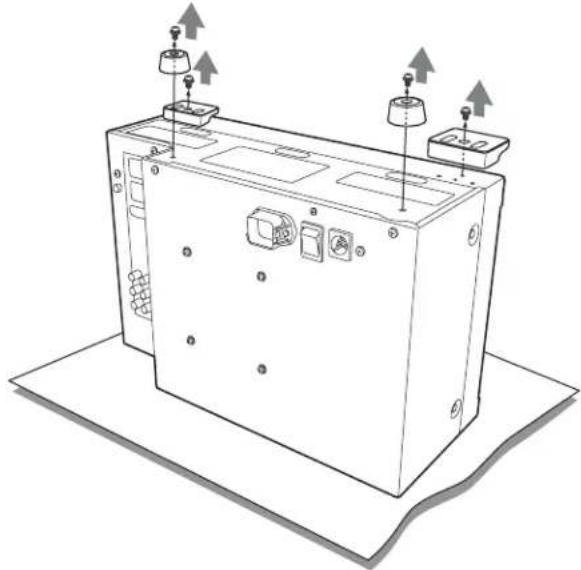

2 从监视器底部拆下四个支脚。

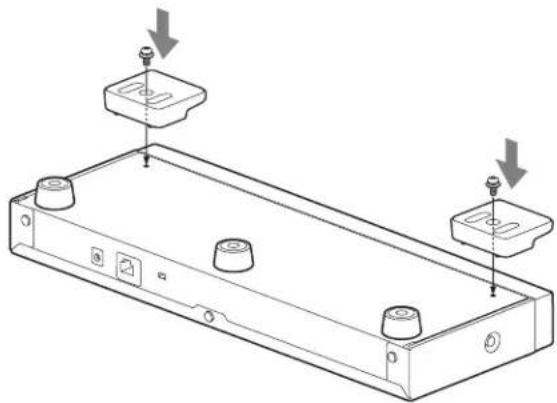

4 将从监视器正面拆下的两个支脚安装到控制单元底部。

注意

使用从监视器上拆下的两颗螺钉将支脚固定到控制单元。

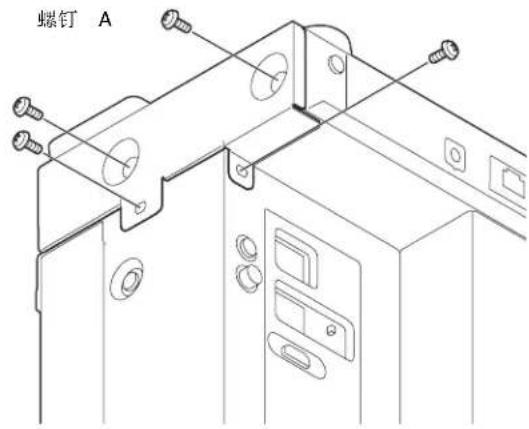

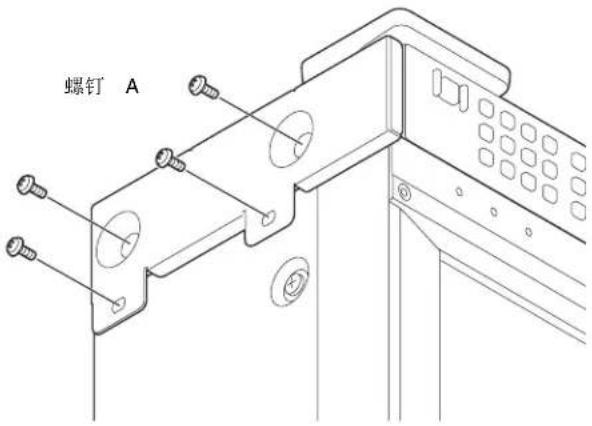

6 使用侧护盖 S（右）和侧护盖 S（左）连接监视器和控制单元。使用螺钉 A（4 × 8 mm）将侧护盖固定到控制单元和监视器。

右侧

左侧

7 让监视器直立并将附带的连接电缆连接到控制单元后面板上的 DC 12V 和 LAN (10/100) 接口。

注意

将 DC 电缆的接头（L 形）插入 DC 12V 接口。

8 将连接电缆插入监视器后面板上的DC 12V OUT和LAN (10/100)接口。

注意

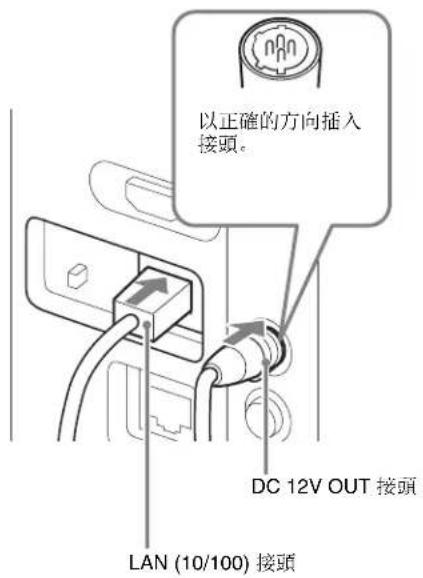

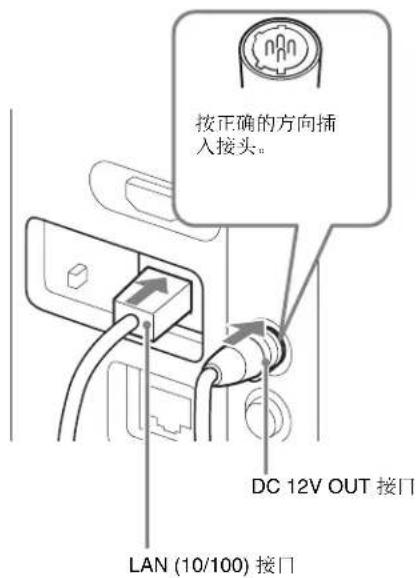

将电缆连接到 DC 12V OUT 接口中时，务必按正确的方向将电缆的接头插入监视器上的 DC 12V OUT 接口。

中文

在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。

目錄

使用前需知 33

概述.... 33

功能 33

組件 33

組裝.... 34

注意

在使用前請始終確認本機運行正常。

無論保修期內外或基於任何理由，SONY對任何損壞概不負責。由於本機故障造成的現有損失或預期利潤損失，不作（包括但不限於）退貨或賠償。

使用前需知

• 組裝附接底座時，請先關閉顯示器電源，再拔下纜線。如果在顯示器電源啟動時組裝附接底座，纜線可能會卡在顯示器和附接底座之間，導致觸電。
  ·請在穩固的桌面上安裝附接底座。如果在搖晃或傾斜的表面上安裝附接底座，顯示器可能會掉落，導致人員受傷。請務必在穩固的地方安裝。
  ·使用其他螺絲可能會因螺絲鬆脫，導致人員受傷。
• 請勿將附接底座安裝在非指定的裝置上，否則，顯示器可能掉落，導致人員受傷。
  ·請勿爬上附接底座或將重物置於附接底座上，因為這可能會使您摔倒而受傷，或是造成顯示器摔落地上。
  ·請勿徒手觸碰附接底座的尖銳處。將附接底座從包裝中取出、攜帶、組裝及拆卸附接底座時，請戴上保護手套以避免受傷。

概述

功能

BKM-39H 控制器附接底座用於接合 BVM-E171 及 BKM-17R 顯示器控制元件。

組件

BKM-39H 包含以下組件。

在開始組裝之前，請先確定您的組件齊全。

側蓋 S(右)(1)
側蓋 S(左)(1)
螺絲 A (4 × 8 mm) (8)
連接纜線 (1)

組裝

1 將顯示器上下顛倒。

注意

將顯示器平放於軟布上。將手柄附接至顯示器時，請先拆下手柄。

2 將四個支腳從顯示器底部拆下。

4 將從顯示器正面拆下的兩個支腳附接到控制元件底部。

注意

使用從顯示器拆下的兩個螺絲將支腳固定在控制元件上。

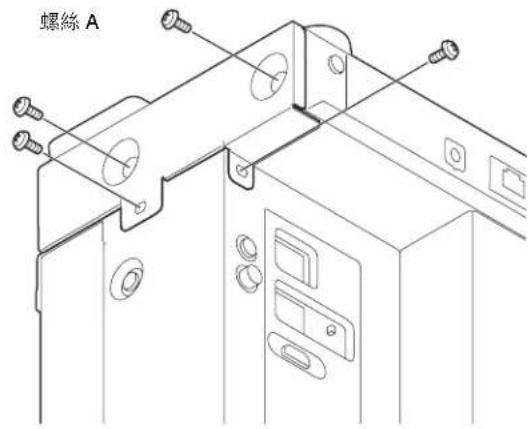

6 使用側蓋 S（右）和側蓋 S（左）連接顯示器和控制元件。使用螺絲 A（4 × 8 mm）將側蓋固定在控制元件和顯示器上。

右側

左側

7 將顯示器翻轉至直立位置，然後將隨附的連接纜線連接到控制元件後面板上的 DC 12V 和 LAN (10/100) 接頭。

注意

將直流電纜線接頭 （L形）插入 DC 12V 接口。

8 將連接纜線插入顯示器後面板上的DC 12V OUT和LAN（10/100）接口。

注意

將纜線連接到 DC 12V OUT 接口時，務必將纜線的接頭以正確的方向插入顯示器上的 DC 12V OUT 接口。

한국어

本手册中包含的信息属于 Sony Corporation 所有，只有购买本手册中所述设备的消费者才可使用。 在未获得 Sony Corporation 明确书面许可的条件下，Sony Corporation 禁止任何人对本手册中的任何部分进行复制，或者出于任何目的使用本手册中的任何内容，但为操作或者维护此手册中所述的设备除外。

本手冊包含的資料係歸 Sony Corporation 所有，僅供本手冊所述設備之購買者使用。

未經 Sony Corporation 書面許可，Sony Corporation 明示禁止複製本手冊之任何部分，或將之用於操作或維護本手冊所述設備以外之用途。

本表格依据SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
