用户手册 BKM-38H SONY

使用产品前请仔细阅读本书，并请妥善保管。

关于旧产品的处理

请不要将旧的产品与一般的生活垃圾一同弃置。

正确弃置旧的产品有助于避免对环境和人类健康造成

潜在的负面影响。

具体处理方法请遵循当地的规章制度。

目录

注意事项....37

安全方面 37

安装方面 37

概述.... 37

功能 37

尺寸 37

部件 37

组装.... 38

连接支座和控制单元 38

连接支座和监视器 39

注意

在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，SONY对任何损坏概不负责。由于本机故障造成的现有损失或预期利润损失，不作（包括但不限于）退货或赔偿。

注意事项

安全方面

• 请勿将固定支座安装在靠近热源的位置，如散热器或风道附近，或者有大量灰尘或过于潮湿的地方。
• 请勿将手指放在监视器和固定支座之间。
• 当您安装固定支座时，在拔下电缆前请先关闭监视器。如果您在监视器电源打开的情况下安装固定支座，则电缆可能会卡在监视器和固定支座之间，这样可能会导致电击。

安装方面

• 当您打开包装、搬运、安装或者拆卸固定支座时，请让另一个协助您以防止造成人身伤害。
• 在稳定的桌子上安装固定支座。如果在晃动或倾斜的桌面上安装固定支座，监视器可能会跌落并造成人身伤害。确保安装位置足够结实。
• 如果不使用附带的电缆而使用其它电缆，有可能导致火灾或其它伤害。
• 如果不使用附带的螺钉而使用其它螺钉，可能会因螺钉松动或脱出而造成伤害。
• 若要搬运监视器，请断开连接电缆以防发生意外或人身伤害。
• 固定支座是专门为监视器设计的。切勿将其用作其它用途。否则监视器可能会跌落并导致人身伤害。
• 注意不要损坏电源线或将电源线连接到固定支座，也不要跨过电源线和支座，否则会使电源线断开或导致电击。
• 不要攀爬固定支座或在上面放置任何重物，否则会从上面跌落并造成伤害，或者会使监视器摔到地上。
• 如果您拆下或改动固定支座，有可能会导致人身伤害。
• 不要使用裸手触摸固定支座上的任何尖利部位。当您打开包装、搬运、安装或者拆卸固定支座时，请佩戴手套以避免造成伤害。

概述

功能

BKM-38H 控制器固定支座用于连接 BVM-E251 和 BKM-17R 监视器控制单元。

连接监视器和控制单元

BKM-38H 用于连接监视器和 BKM-17R 控制单元。

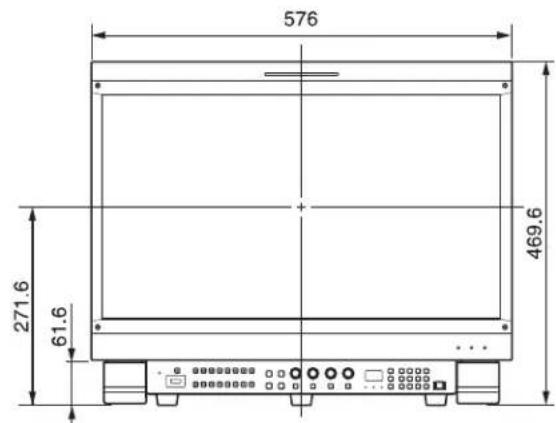

尺寸

当安装设备时

576 271.6 61.6 469.6

单位：毫米

部件

BKM-38H 包含以下列出的组件。开始组装前，确保部件齐全。

右支座 (1)
左支座 (1)
右盖(1)
左盖(1)
接头(2)
支脚(2)
螺钉A(3×8)(8)
螺钉B(4×8)(6)
螺钉C(4×16)(4)
螺钉D(4×16)(2)(不带平垫圈)
连接电缆(1)

组装

连接支座和控制单元

您可以使用固定支座将控制单元连接到监视器。

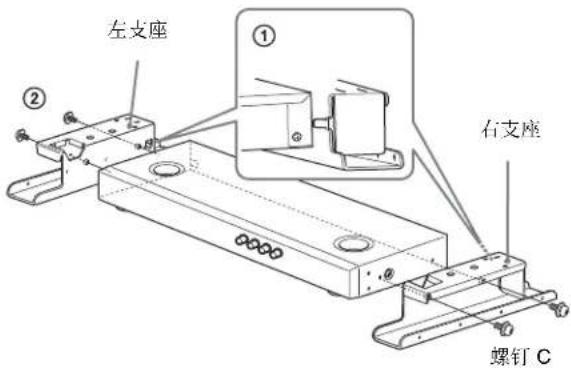

1 ①将控制单元装到固定支座的突出部位将它们连接在一起。
②将左右支座固定到控制单元的侧面，每个支座使用2个螺钉C(4×16)。

左支座 ① 右支座 ② 螺钉 C

2 将附带的连接电缆连接到控制单元后面板上的 DC 12V 和 LAN (10/100) 接口。

注意

将 DC 电缆的接头（L 形）插入 DC 12V 接口。

LAN(10/100) 12V

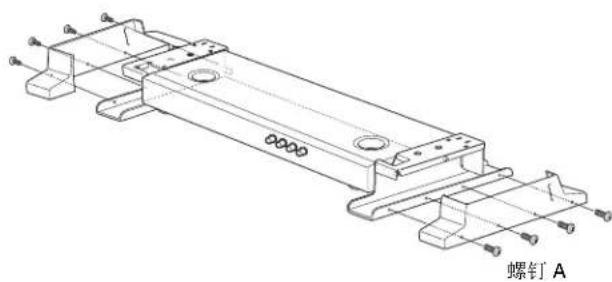

3 将左右盖安装到支座上，每个盖子使用 4 个螺钉 A (3 × 8)。

螺钉 A

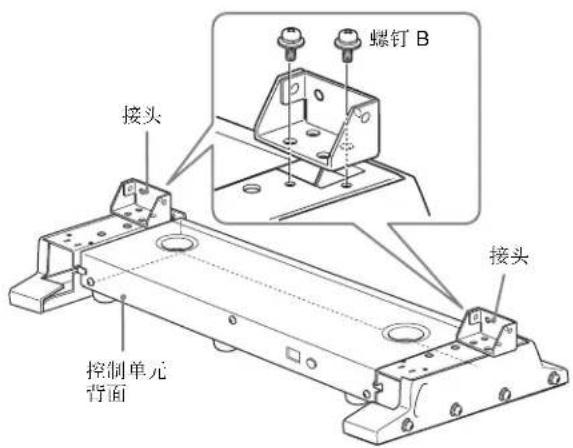

4 将接头放在左右支座上，并各用 2 个螺钉 B (4 × 8) 牢牢固定。

螺钉 B 接头 接头 控制单元 背面

连接支座和监视器

1 将监视器上下翻转。

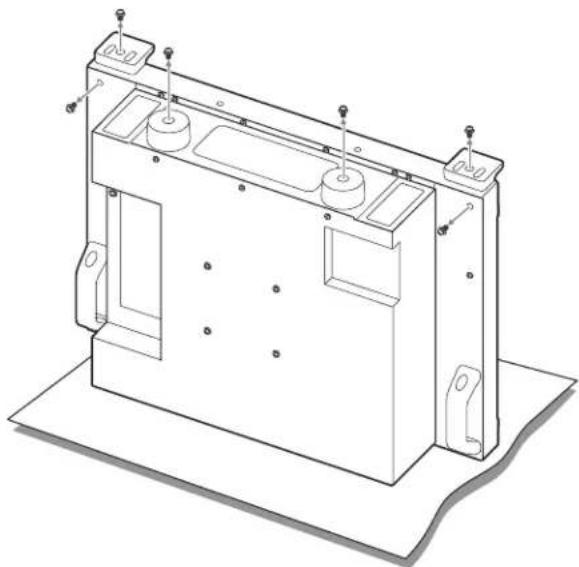

2 拆下监视器底部的 4个支脚和监视器背面左右两侧的螺钉。

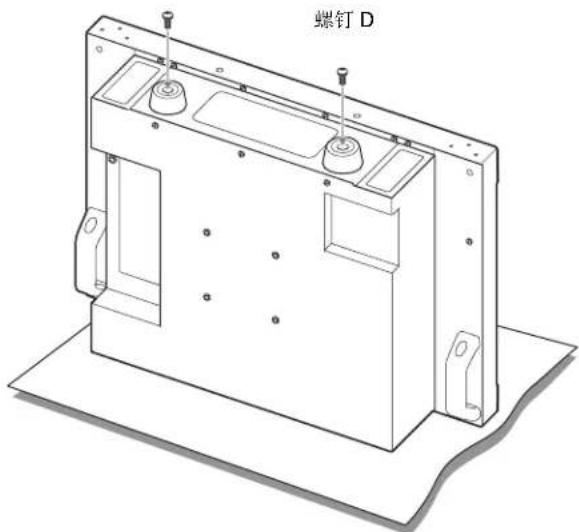

3 使用螺钉 D（4 × 16）将附带的 2 个支脚安装至监视器底部。

螺钉 D

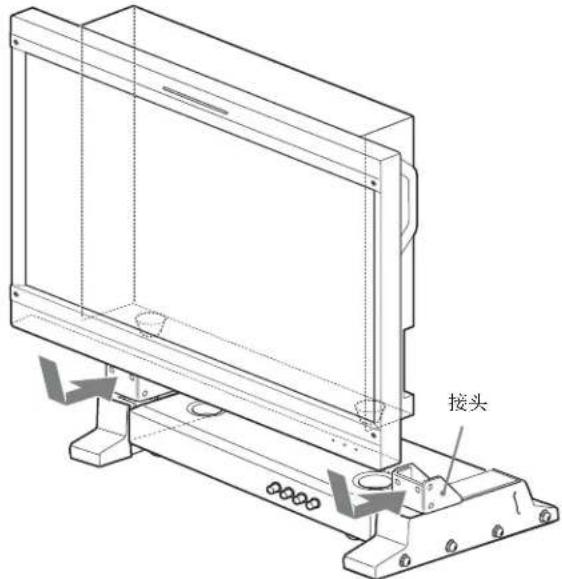

4 将监视器转正，并将监视器放在已安装支座的控制单元上。

将监视器背面与接头装配在一起。

注意

在接头周围操作时保护好监视器以防止刮伤。

接头

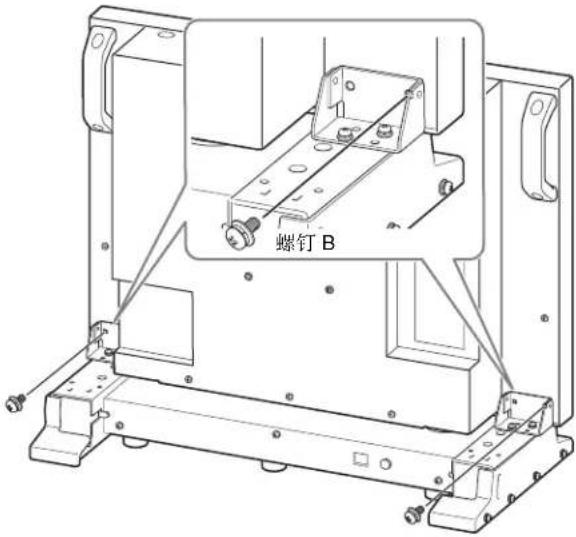

5 使用 2 个螺钉 B（4 × 8）将监视器固定至支座。

注意

当拧紧螺钉 B 以将监视器固定至支座时，请抵着安装表面牢牢扶住监视器。

螺钉 B

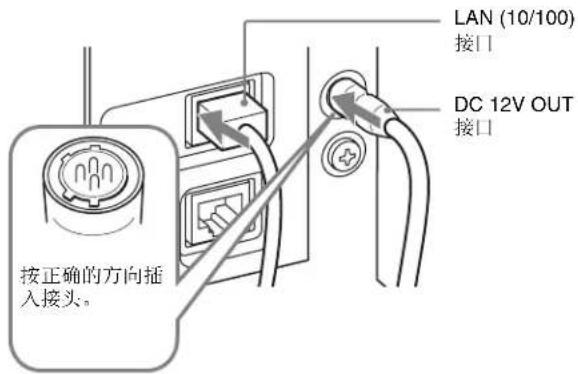

6 将连接电缆插入监视器侧部的 DC 12V OUT 和 LAN (10/100) 接口。

注意

将电缆连接到 DC 12V OUT 接口中时，务必按正确的方向将电缆的接头插入监视器上的 DC 12V OUT 接口。

按正确的方向插入接头。 LAN (10/100) 接口 DC 12V OUT 接口

中文

在開始操作本裝置之前，請先仔細閱讀本手冊，並保留本手冊以供日後參考。

目錄

使用前需知....42

安全注意事項 42

安裝注意事項 42

概述....42

功能 42

尺寸 42

組件 42

組裝....43

接合托架和控制元件 43

接合托架與顯示器 44

注意

在使用前請始終確認本機運行正常。

無論保修期內外或基於任何理由，SONY對任何損壞概不負責。由於本機故障造成的現有損失或預期利潤損失，不作（包括但不限於）退貨或賠償。

使用前需知

安全注意事項

·請勿將此附接托架安裝在靠近熱源的地方，例如散熱器或空氣導管，或置於灰塵多或濕氣重的地方。
- 小心不要讓手被夾在監視器和附接托架之間。
•當您組裝附接托架時，請先關閉顯示器電源，然後再拔下纜線。如果您在顯示器電源啟動時組裝附接托架，纜線很可能會被卡在顯示器和附接托架之間，而導致觸電。

安裝注意事項

·將附接托架從包裝中取出、攜帶、組裝或拆卸附接托架時，請在另一個人員的協助下進行，以避免人員受傷。
·請在穩固的桌面上安裝附接底座。如果在搖晃或傾斜的表面上安裝附接托架，顯示器可能會掉落而造成人員受傷。請確定進行安裝的位置夠穩固。
- 使用隨附以外的纜線連接可能會導致起火及 /或其他損害。
- 使用隨附以外的螺絲可能會因螺絲鬆脫而造成人員受傷。
·在搬運顯示器時，請拔下連接纜線，以避免發生意外或人員受傷。
·附接托架僅適用於本顯示器。請勿用於其他用途。 否則，顯示器可能會掉落而造成人員受傷。
·請勿勾到附接托架的電源線或連接纜線，也請勿踩到它們，這可能會導致連接中斷或觸電。
·請勿爬上附接托架或將重物置於附接托架上，因為這可能會使您摔倒而受傷，或是造成顯示器摔落地上。
- 如果您拆解或改裝附接托架，可能會導致人員受傷。
·請勿徒手觸碰附接底座的尖銳處。將附接托架從包裝中取出、攜帶、組裝或拆卸附接托架時，請戴上保護手套以避免受傷。

概述

功能

BKM-38H 控制器附接底座用於接合 BVM-E251 及 BKM-17R 顯示器控制元件。

接合顯示器和控制元件

BKM-38H 可用來接合顯示器和 BKM-17R 控制元件。

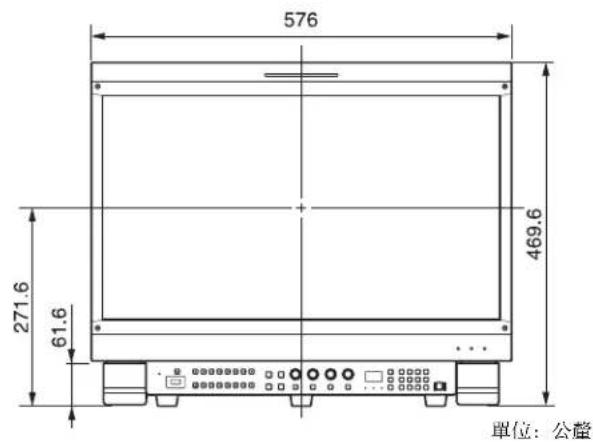

尺寸

當附接裝置時

576 469.6 271.6 61.6 單位：公

組件

BKM-38H 包含以下元件。在開始組裝之前，請先確定您的組件齊全。

右侧托架(1)
左侧托架(1)
右側護蓋(1)
左側護蓋(1)
連接支架 (2)
支腳(2)
螺絲A(3×8)(8)
螺絲B(4×8)(6)
螺絲C(4×16)(4)
螺絲D(4×16)(2)(不含平墊圈)
連接纜線(1)

組裝

接合托架和控制元件

您可使用附接托架將控制元件接合至顯示器。

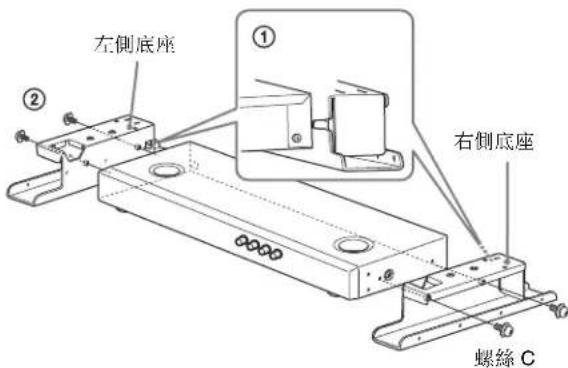

1 ①將控制元件安裝在附接托架的凸出位置，將它們接合在一起。

② 各使用 2 頗螺絲 C (4×16)，將左側和右側托架附接至控制元件的兩側。

左側底座 ① 右側底座 ② 螺絲 C

2 將隨附的連接纜線連接至控制元件背面面板上的 DC 12V 和 LAN (10/100) 接頭。

注意

將直流電纜線接頭 （L形）插入 DC 12V 接口。

LAN(10/100) 12V

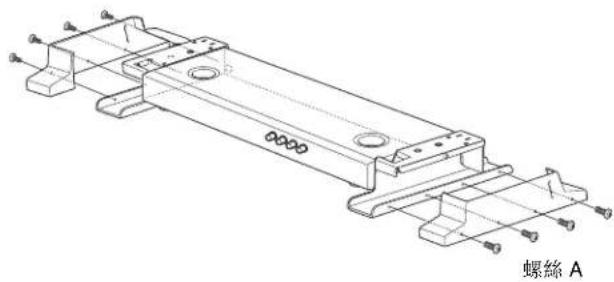

3 各使用 4 頗螺絲 A (3 × 8) 附接左側和右側護蓋至托架。

螺絲 A

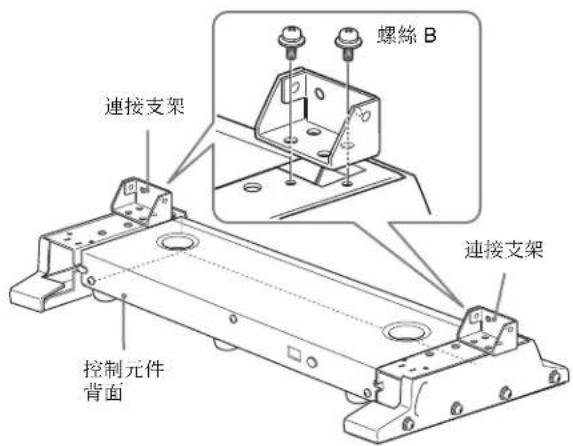

4 將連接支架接合左側和右側的托架，各使用 2 顆螺絲 B (4 × 8) 來固定。

連接支架 控制元件 背面 螺絲 B 連接支架

接合托架與顯示器

1 將顯示器上下倒置。

2 將 4 個支腳從顯示器底部拆下，並將左側和右側的螺絲從顯示器背面拆下。

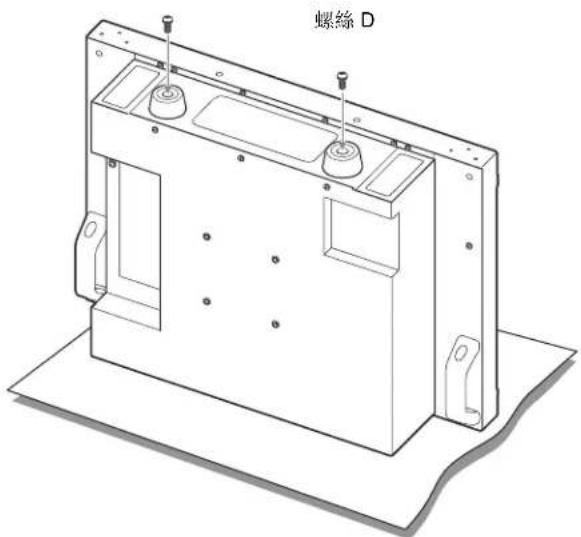

3 使用螺絲 D(4 × 16) 將隨附的 2 個支腳接合顯示器底部。

螺絲 D

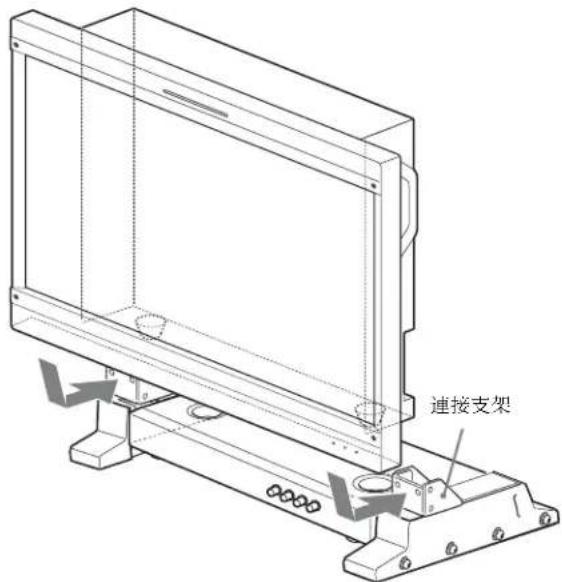

4 將顯示器翻轉回直立位置，然後將顯示器放在已接合托架的控制元件上。

將顯示器背面安裝在連接支架上，將它們接合在一起。

注意

在連接支架周圍操作時請小心，以免顯示器被刮傷。

连接支架

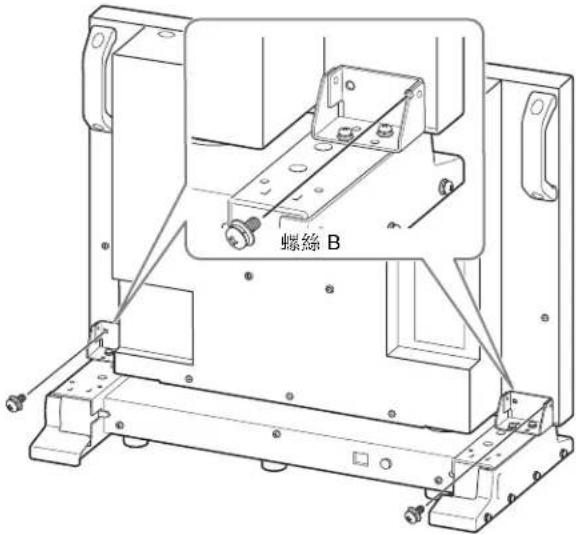

5 使用 2 顆螺絲 B (4 × 8) 將顯示器固定到托架上。

注意

當您鎖緊螺絲 B 將顯示器固定到托架上時，請將顯示器抵住安裝表面以固定它。

螺絲 B

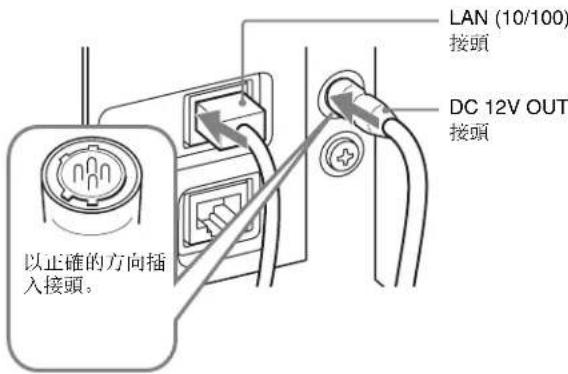

6 將連接纜線插入顯示器側面的 DC 12V OUT 和 LAN (10/100) 接口。

注意

將纜線連接到 DC 12V OUT 接口時，務必將纜線的接頭以正確的方向插入顯示器上的 DC 12V OUT 接口。

LAN (10/100) 接頭 DC 12V OUT 接頭 以正確的方向插入接頭。

한국어

本手册中包含的信息属于 Sony Corporation 所有，只有购买本手册中所述设备的消费者才可使用。 在未获得 Sony Corporation 明确书面许可的条件下，Sony Corporation 禁止任何人对本手册中的任何部分进行复制，或者出于任何目的使用本手册中的任何内容，但为操作或者维护此手册中所述的设备除外。

本手冊包含的資料係歸 Sony Corporation 所有，僅供本手冊所述設備之購買者使用。

未經 Sony Corporation 書面許可，Sony Corporation 明示禁止複製本手冊之任何部分，或將之用於操作或維護本手冊所述設備以外之用途。

本表格依据SJ/T 11364 的规定编制。

○：表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。

×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
