MANUAL DE USUARIO BKM-38H SONY

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consévelo para referencias futuras.

Índice

Precauciones ....32

Seguridad 32

Instalación....32

Introducción....32

Características....32

Dimensiones....32

Componentes 32

Montaje ....33

Unión del soporte y la unidad de control....33

Unión del soporte y el monitor ....34

Nota

Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.

Precauciones

Seguridad

• No instale el soporte de sujeción cerca de una fuente de calor, como un radiador o un conducto de aire, ni la coloque en un lugar expuesto a polvo excesivo o humedad.
• Tenga cuidado de no atraparse los dedos entre el monitor y el soporte de sujeción.
• Al montar el soporte de sujeción, apague la alimentación del monitor antes de desenchufar el cable. Si fija el soporte de sujeción con el monitor encendido, el cable puede quedar atrapado entre el monitor y el soporte de sujeción y provocar una descarga eléctrica.

Instalación

• Al desembalar, transportar, fijar o desmontar el soporte de sujeción, hágalo con la ayuda de otra persona para evitar lesiones.
• Monte el soporte de sujeción sobre una superficie estable. Si se monta el soporte de sujeción sobre una superficie inestable o inclinada, el monitor puede caerse y causar lesiones. Asegúrese de que la ubicación de la instalación es suficientemente resistente.
• El uso de cables de conexión distintos a los suministrados puede producir un incendio y/u otros daños.
• El uso de tornillos distintos a los suministrados puede producir lesiones, puesto que pueden aflojarse o caerse.
• Para transportar el monitor, desenchufe los cables de conexión para evitar accidentes o lesiones.
• El soporte de sujeción está diseñado para utilizarse con el monitor. No lo utilice nunca para ningún otro propósito. Si lo hace, el monitor puede caerse y causar lesiones.
• Tenga cuidado de que no se enganche el cable de conexión en el soporte de sujeción y de no pisarlo, puesto que podría desenchufarse o producir una descarga eléctrica.
• No se suba sobre el soporte de sujeción ni coloque ningún objeto pesado sobre el mismo, puesto que podría caerse y lesionarse, o el monitor podría caer al suelo.
• Si desarma o modifica el soporte de sujeción, se podrían provocar lesiones.
• No toque ninguna parte afilada del soporte de sujeción con las manos descubiertas. Al desembalar, transportar, fijar o desmontar el soporte de sujeción, lleve guantes de protección para evitar lesiones.

Introducción

Características

El soporte de fijación para controladores BKM-38H es un soporte de fijación para acoplar un BVM-E251 y una unidad de control de monitor BKM-17R.

Conexión del monitor y la unidad de control

El BKM-38H acopla un monitor y una unidad de control BKM-17R.

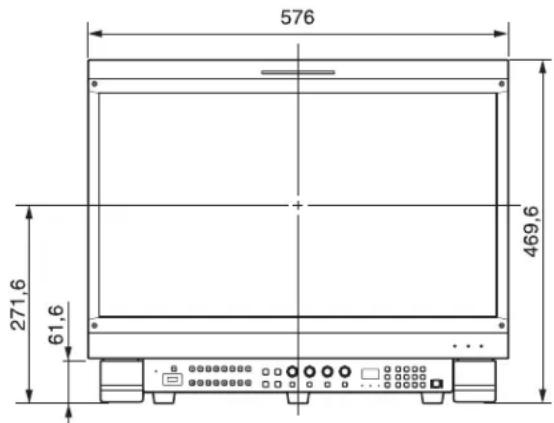

Dimensiones

Cuando la unidad está montada

576 271,6 61,6 469,6

Unidad: mm

Componentes

El BKM-38H consta de los componentes indicados a continuación. Asegúrese de disponer de todos los componentes antes de iniciar el montaje.

Soporte derecho (1)

Soporte izquierdo (1)
Cubierta derecha (1)
Cubierta izquierda (1)
Uniones (2)
Patas (2)
Tornillos A (3 × 8) (8)
Tornillos B (4 × 8) (6)
Tornillos C (4 × 16) (4)
Tornillos D (4 × 16) (2) (sin arandela plana)
Cable de conexión (1)

Montaje

Unión del soporte y la unidad de control

Se puede unir una unidad de control a un monitor utilizando el soporte de sujeción.

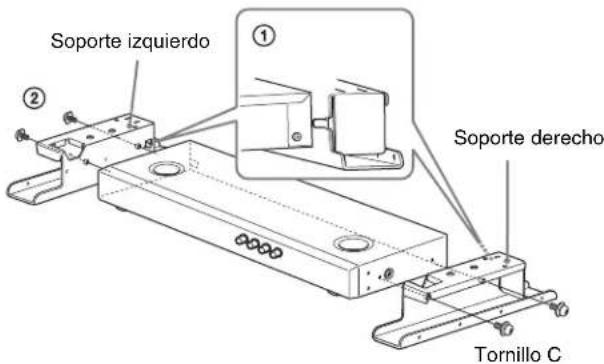

1 ①Monte la unidad de control en el saliente del soporte de sujeción para unirlos entre sí.

②Fije los soportes izquierdo y derecho a los laterales de la unidad de control, utilizando dos tornillos C (4 × 16) en cada uno.

Soporte izquierdo ① ② Soporte derecho Tornillo C

2 Enchufe el cable de conexión suministrado a los conectores DC 12V y LAN (10/100) del panel posterior de la unidad de control.

Nota

Conecte el conector del cable de CC (en L) al conector DC 12V.

LAN(10/100) 12V

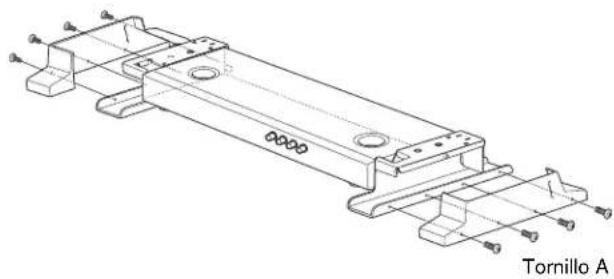

3 Fije las cubiertas izquierda y derecha a los soportes, utilizando cuatro tornillos A (3 × 8) en cada una.

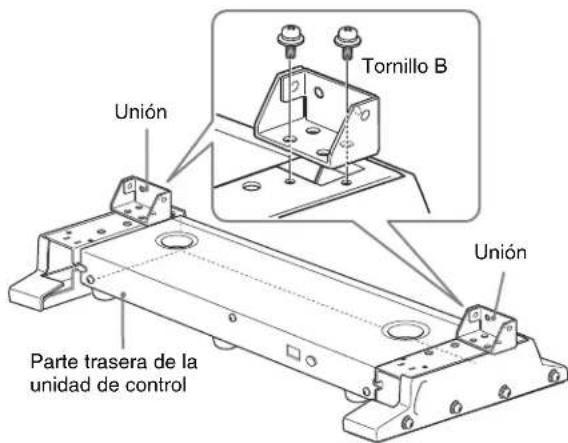

4 Coloque las uniones en los soportes izquierdo y derecho, y fijelos con dos tornillos B (4 × 8) cada uno.

Tornillo B Unión Unión Parte trasera de la unidad de control

Unión del soporte y el monitor

1 Gire el monitor boca abajo.

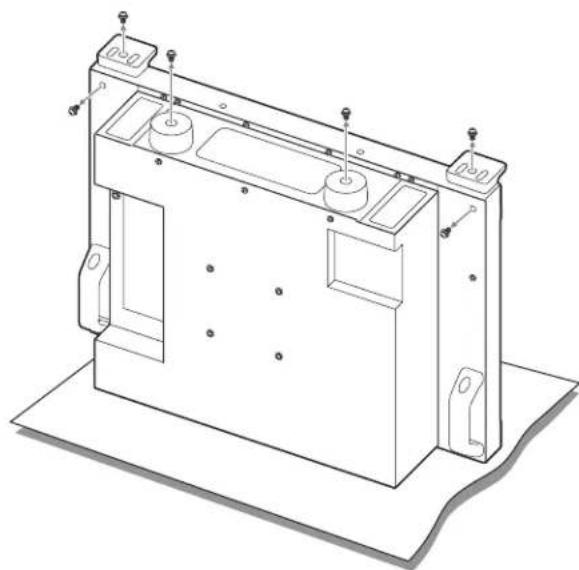

2 Desmonte las cuatro patas de la parte inferior del monitor y los tornillos izquierdo y derecho de la parte posterior del monitor.

Coloque el monitor en posición horizontal sobre un paño suave.

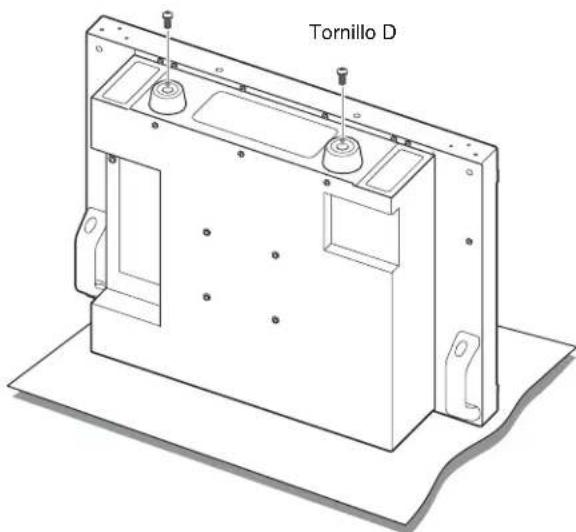

3 Fije las dos patas suministradas a la parte inferior del monitor con los tornillos D (4 × 16).

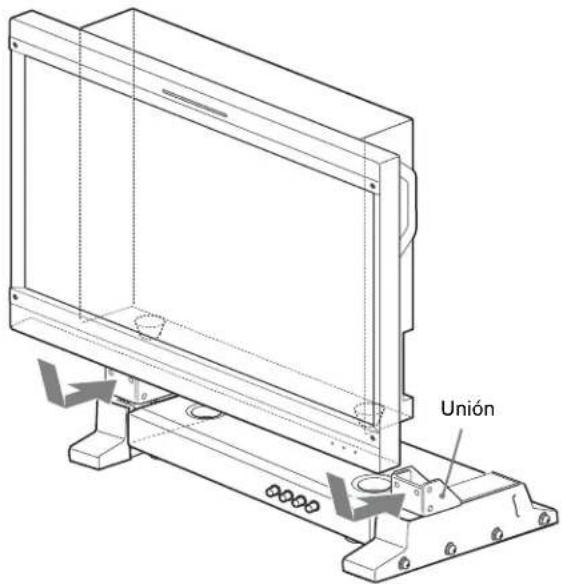

Ponga el monitor en posición vertical y colóquelo sobre la unidad de control con los soportes instalados.

Encaje la parte trasera del monitor en las uniones para realizar el acoplamiento.

Nota

Proteja el monitor de los arañazos al manipularlo alrededor de las uniones.

Unión

5

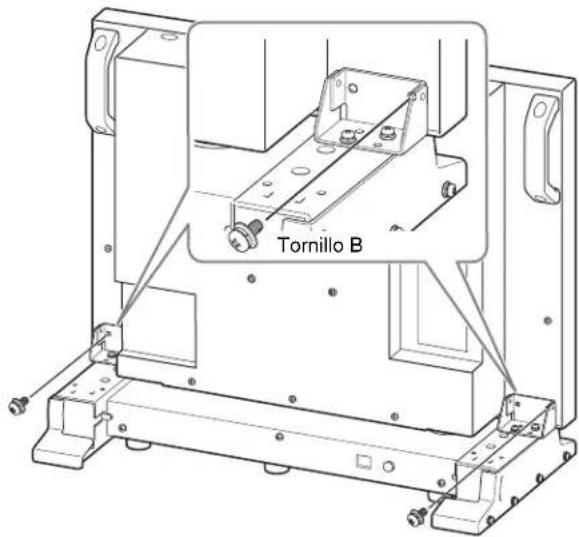

Fije el monitor en el soporte con dos tornillos B (4 × 8).

Nota

Al colocar los tornillos B para fijar el monitor en el soporte, sujete el monitor contra la superficie de montaje para evitar riesgos.

Tornillo B

6

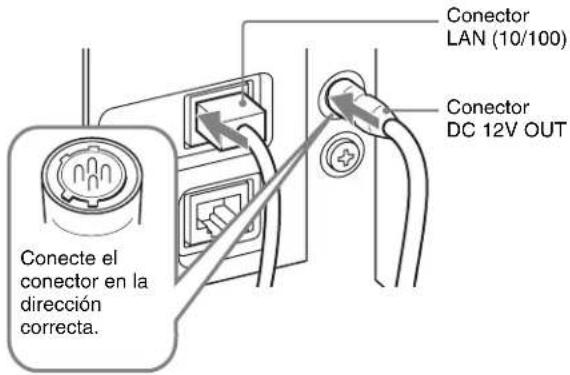

Enchufe el cable de conexión en los conectores DC 12V OUT y LAN (10/100) del lateral del monitor.

Nota

Al conectar el cable al conector DC 12V OUT, asegúrese de conectar el conector del cable al conector DC 12V OUT en la dirección correcta.

Conecte el conector en la dirección correcta. Conector LAN (10/100) Conector DC 12V OUT
