사용 설명서 BKM-38H SONY

본 기기를 작동하기 전에 반드시 본 설명서를 숙지하고, 설명서는 나중을 위해 잘 보관하십시오.

목차

주의 사항...... 47

안전 47

설치 47

개요 47

특징 47

치수 47

구성품 47

조립 48

스텐드와 제어 기기 결합 48

스텐드와 모니터 결합 49

주의

사용 전에는 항상 정상적으로 작동하는지 확인하십시오.

SONY는 본체의 오류로 인한 현재 또는 장래 이익의 손실에 대한 손해에 대해서 보증기간 중이거나 보증기간 경과 후 또는 어떠한 이유에도 상관없이 배상이나 변상에 대한 일체의 책임을 지지 않습니다.

주의 사항

안전

• 부착 스텐드를 라디에이터 또는 환기구와 같은 열원 근처 또는 과도한 먼지나 습도가 높은 장소에 설치하지 마십시오.
  -모니터와 부착 스텐드 사이에 손가락이 끼이지 않도록 주의하십시오.
• 부착 스탠드를 조립할 때는 먼저 모니터 전원을 곧 후에 케이블을 분리하십시오. 모니터 전원을 컨 상태로 부착 스탠드를 부착하면 케이블이 모니터와 부착 스탠드 사이에 끼여서 감전될 수 있습니다.

설치

-부착 스텐드의 포장을 풀고, 운반, 부착 및 분해할 때 부상을 입지 않도록 다른 사람의 도움을 받으십시오.
- 안정적인 책상 위에 부착 스탠드를 설치하십시오. 불 안정하거나 경사면 위에 부착 스탠드를 설치할 경우 모니터가 떨어져 부상을 입을 수 있습니다. 설치 장소가 충분히 안정된 곳인지 확인합니다.
-제공된 연결 케이블 이외의 다른 케이블을 사용할 경우 화재 및/또는 기타 제품 손상을 일으킬 수 있습니다.
-제공된 나사 이외의 나사를 사용하면 도중에 풀리거나 빠질 수 있고 이로 인해 부상을 입을 수 있습니다.
- 모니터를 운반할 때에는 사고를 방지하고 부상을 입지 않도록 반드시 연결 케이블을 분리하십시오.
- 부착 스탠드는 모니터와 함께 사용할 수 있도록 설계된 제품입니다. 다른 용도로 사용하지 마십시오. 이를 준수하지 않으면 모니터가 떨어져 부상을 입을 수 있습니다.
- 부착 스탠드의 전원 코드나 연결 코드를 잡아 당기거나 코드를 밝으면 연결이 해제되거나 감전을 발생시킬 수 있습니다.
- 부착 스탠드에 올라서거나 다른 무거운 물체를 올려 놓지 마십시오. 본인이 부상을 입거나 모니터가 바닥으로 떨어져 손상될 수 있습니다.
- 부착 스텐드를 분해하거나 개조하면 상해를 입을 수 있습니다.
- 맨손으로 부착 스텐드의 날카로운 부위를 만지지 마십시오. 부착 스텐드의 포장을 풀고, 운반, 부착 및 분해할 때 부상을 입지 않도록 항상 보호 장갑을 착용하십시오.

개요

특징

BKM-38H 컨트롤러 부착 스텐드는 BVM-E251과 BKM-17R 모니터 제어 기기를 결합하는 데 사용되는 부착 스텐드입니다.

모니터와 제어 기기 결합

BKM-38H는 모니터와 BKM-17R 제어 기기를 결합하는 데 사용됩니다.

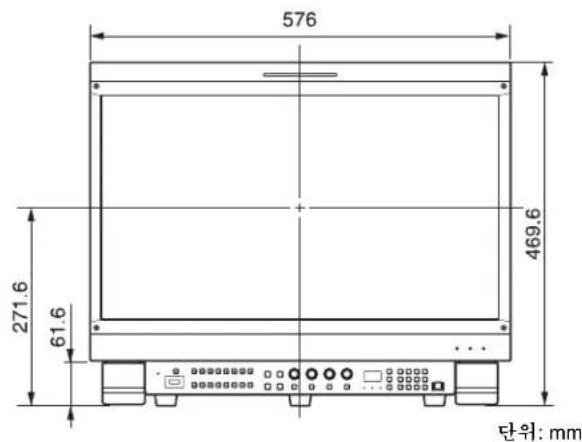

치수

기기가 부착된 경우

576 271.6 61.6 469.6 단위: mm

구성품

BKM-38H는 다음 구성품으로 이루어져 있습니다. 조립을 시작하기 전에 모든 구성품이 있는지 확인하십시오.

우측 스텐드 (1)
좌측 스텐드 (1)
우측 커버 (1)
좌측 커버 (1)
조인트 (2)
다리 (2)
나사 A (3 × 8) (8)
나사 B (4 × 8) (6)
나사 C (4 × 16) (4)
나사 D (4 × 16) (2)(플랫 와셔 비포함)
연결 케이블 (1)

조립

스텐드와 제어 기기 결합

부착 스탠드를 사용하여 모니터에 제어 기기를 결합할 수 있습니다.

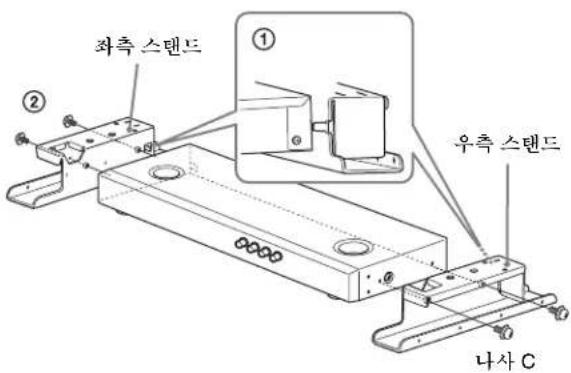

1 ① 부착 스탄드의 프로젝션에 제어 기기를 장착하여 두 장치를 결합합니다.

② 나사 C (4 × 16) 2개를 사용하여 제어 기기의 양 쪽에 우측 및 좌측 스텐드를 부착합니다.

좌측 스텐드 우측 스텐드 나사 C

2 제공된 연결 케이블을 제어 기기 후면 패널의 DC 12V과 LAN (10/100) 커넥터에 연결합니다.

참고

DC 케이블의 커넥터(L형)를 DC 12V 커넥터에 끼우십시오.

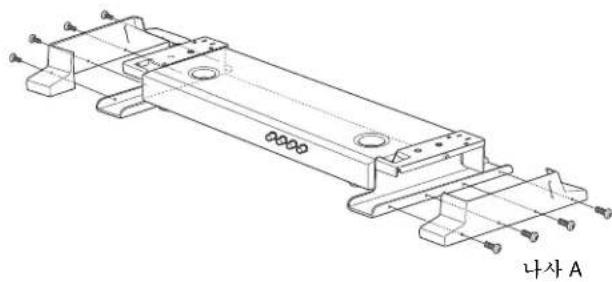

3 각각 나사 A (3 × 8) 4개씩 사용하여 스텐드에 좌측 및 우측 커버를 부착합니다.

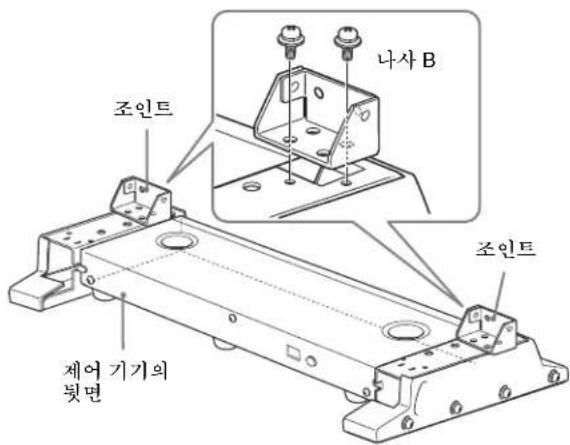

4 좌측 및 우측 스텐드에 조인트를 놓고 각각 나사 B (4×8) 2개씩 사용하여 단단하게 조입니다.

조인트 나사 B 조인트 제어 기기의 뒷면

스텐드와 모니터 결합

1 위가 아래로 가게 모니터를 뒤집습니다.

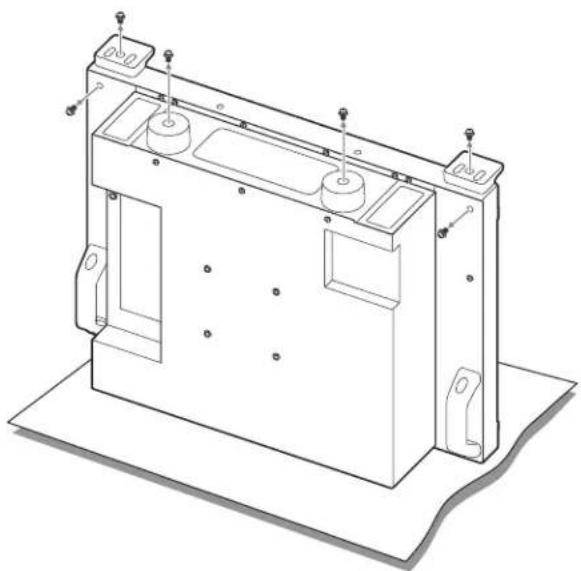

2 모니터 하단에서 4개의 다리를 제거하고 모니터 뒷면에서 좌우 양쪽에 있는 나사를 제거합니다.

부드러운 형 JW을 간 바닥에 모니터를 올려 놓으십시오.

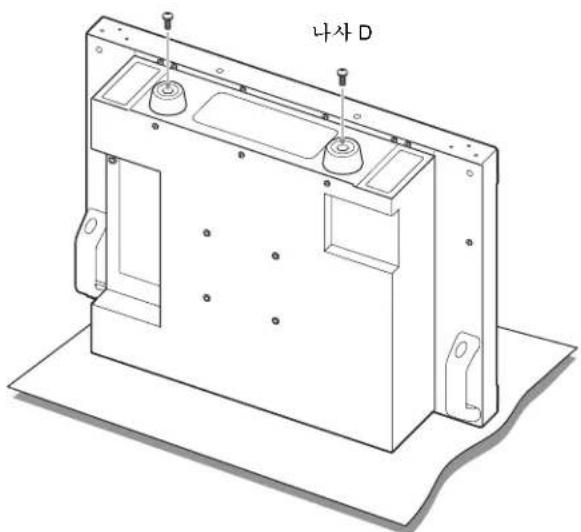

3 나사 D(4 × 16)를 사용하여 제공된 2개의 다리를 모니터 하단에 부착합니다.

나사 D

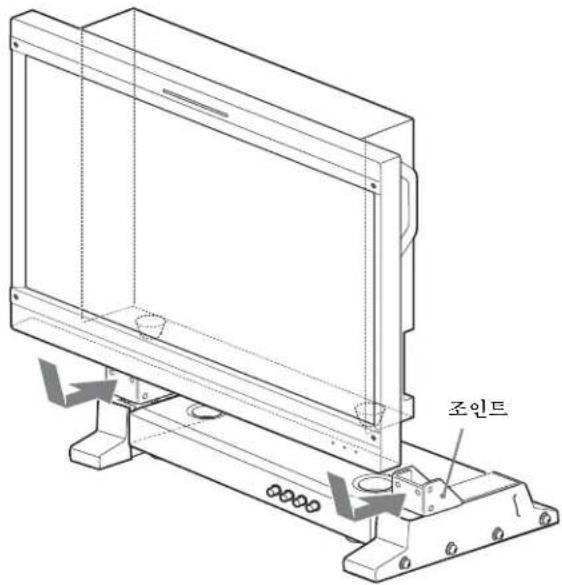

4 모니터를 똑바로 세워서 스텐드가 부착된 제어 기기에 모니터를 올러 놓습니다.

모니터 뒷면을 조인트에 끼워서 하나로 결합합니다.

참고

모니터를 결합하기 위해 조인트 주변에서 작업 시 모니터에 흙집이 생기지 않도록 보호하십시오.

조인트

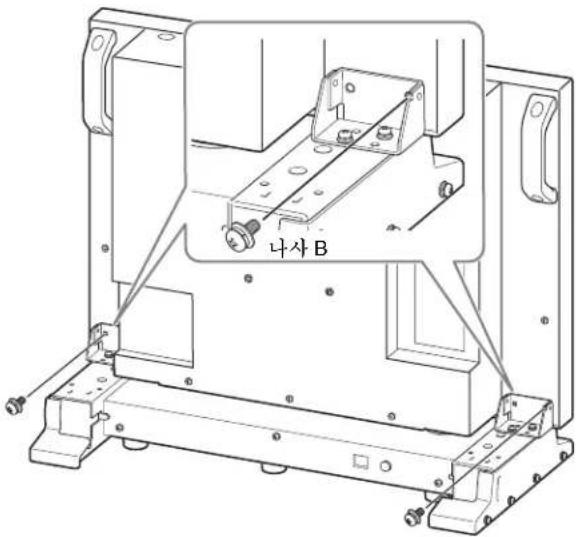

5 나사 B(4×8) 2개를 사용하여 모니터를 스탠드에 고정합니다.

참고

나사 B를 체결하여 모니터를 스탠드에 고정할 때 장착면에 당도록 모니터를 단단히 잡으십시오.

나사 B

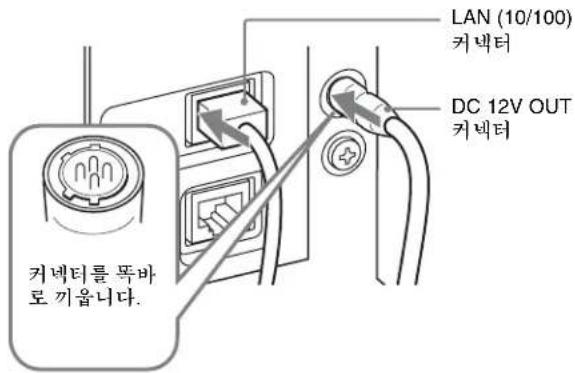

6 연결 케이블을 모니터 측면의 DC 12V OUT과 LAN (10/100) 커넥터에 연결합니다.

참고

케이블을 DC 12V OUT 커넥터에 연결하는 경우 케이블의 커넥터를 모니터의 DC 12V OUT 커넥터에 올바른 방향으로 꽃았는지 확인하십시오.

LAN (10/100) 커넥터 DC 12V OUT 커넥터를 독바 로 끼습니다.

이 설명서는 Sony Corporation의 자산에 해당하는 정보를 수록하고 있으며 오직 이 설명서에 기술된 장비의 구매자를 위해서만 제공되는 것입니다.

Sony Corporation은 Sony Corporation의 명시적인 서면 허가 없이 이 설명서의 일부를 복제하거나 이 설명서에 기술된 장비의 작동이나 유지 보수를 제외한 다른 목적으로 사용하는 것을 엄격히 금지하고 있습니다.
