ブランド	ソニー
モデル	BKM-38H
製品タイプ	モニターおよびコントロールユニット用マウントベース
互換性	モニターBVM-E251、コントロールユニットBKM-17R
寸法 (幅 x 奥行 x 高さ)	576 x 271.6 x 61.6 mm
付属品	右ベースと左ベース、右カバーと左カバー、ジョイント (2)、脚 (2)、ネジ A (8)、ネジ B (6)、ネジ C (4)、ネジ D (2)、接続ケーブル
主な機能	モニターBVM-E251とコントロールユニットBKM-17Rを組み立てる
設置	2人で行う必要があります。手順: コントロールユニットを取り付け、ベースを取り付け、ケーブルを接続し、カバーを取り付け、その後モニターを組み立てます。
電源	ベース自体は電源供給されません。接続ケーブルはモニターとコントロールユニット間でDC 12V電源とLAN信号を伝送します。
安全	熱源の近くに設置しないでください。ベースの上に乗らないでください。鋭利な部分を扱うときは手袋を着用してください。付属のネジのみを使用してください。
メンテナンス	柔らかい乾いた布で拭いてください。溶剤は使用しないでください。
重量	約2.5 kg (推定)
素材	金属とプラスチック
色	黒
固定タイプ	安定したテーブルへの設置
搭載コネクタ	モニターとコントロールユニットにDC 12V OUTとLAN (10/100)
付属ネジの数	20本 (8 A, 6 B, 4 C, 2 D)
付属アクセサリ	DC/LAN接続ケーブル
保証	ソニーの保証条件をご確認ください

よくある質問 - BKM-38H SONY

BKM-38HはBVM-E251以外のモニターと互換性がありますか？

いいえ、BKM-38HはモニターBVM-E251とコントロールユニットBKM-17Rを組み立てるために特別に設計されています。他のモデルでの使用は保証されません。

組み立てにはどのような工具が必要ですか？

追加の工具は必要ありません。ネジと接続ケーブルは付属しています。ネジを締めるためにプラスドライバーを使用することを推奨しますが、必須ではありません。

コントロールユニットをベースに固定する方法は？

コントロールユニットをベースの突起部分に配置し、左右のベースをそれぞれネジC (4×16)で側面に取り付けます。次に、接続ケーブルをユニットのDC 12VとLANポートに接続します。

接続ケーブルは交換可能ですか？

付属のケーブル以外を使用することは強く推奨しません。火災や機器の損傷を引き起こす可能性があります。BKM-38Hに同梱されているケーブルのみを使用してください。

モニターを一人で取り付けられますか？

怪我や落下を防ぐため、2人で行うことを推奨します。モニターは重く、特にベースに固定する際は慎重に取り扱う必要があります。

守るべき安全上の注意事項は？

ベースを熱源の近くに設置しないでください。ベースの上に乗ったり、重い物を置いたりしないでください。開梱および組み立て時には保護手袋を着用してください。付属のネジのみを使用してください。

マウントベースのお手入れ方法は？

ほこりを払うために柔らかい乾いた布を使用してください。表面を傷める可能性のある溶剤や研磨剤は使用しないでください。

BKM-38Hには電源が必要ですか？

いいえ、ベース自体は電源供給されません。機械的なサポートとして機能し、接続ケーブルはモニターとコントロールユニット間でDC 12V電源とLAN信号を伝送します。

BKM-38Hの交換部品はどこで入手できますか？

ソニー正規販売店またはソニーカスタマーサービスにお問い合わせください。ネジとケーブルは特定の部品であり、同一のものと交換する必要があります。

組み立てたベースの正確な寸法は？

寸法は幅576 mm、奥行271.6 mm、高さ61.6 mmです。これらの測定値には左右のベースが含まれます。

使用説明書 BKM-38H SONY

安全のための注意事項を守らないと、火災や人身事故になることがあります。

このインストレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このインストレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

INSTALLATION MANUAL

このインストレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

警告

この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。

注意

この表示の注意事項を守らないと、事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

注意

手を挟まれないよう注意

火災

感電

行為を禁止する記号

禁止

分解禁止

行為を指示する記号

指示

フラグをコン セントから抜く

下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。

禁止

油煙、湯気、湿気、ほこりの多い場所では設置・使用しない

上記のような場所で設置・使用すると、火災や感電の原因となります。取扱説明書に記されている使用条件以外の環境での設置・使用は、火災や感電の原因となります。

手を挟まれ ないよう注意

モニターとスタンドの間に指を挟まない

挟み込まれると、けがの原因となることがあります。

フラグをコン セントから抜く

組み立ての際には、モニターの電源を切って 電源プラグを抜く

モニターの電源を接続したまま、本スタンドとの組み立てを行うと、モニターと本スタンドに電源コードをはさみ、感電の原因となることがあります。組み立ての際にはモニターの電源を切り、電源プラグを抜いてください。

注意

下記の注意を守らないと、 けがをしたり周辺の物品に損害を与えることがあります。

指示

重いモニターは2人以上で開 梱・運搬する

モニターは、見た日より重量があります。開梱や運搬は、けがや事故を防ぐため、必ず2人以上で行ってください。1人で行うと、腰を痛めることがあります。

指示

組立て作業は2人以上で行う

モニターとコントロールユニットを連結する時は、2人以上で行ってください。 1人で行うと、腰を痛めたり、けがの原因となることがあります。

手を挟まれ ないよう注意

組み立て作業時に手や指をは さまない

モニターとコントロールユニットを組み立てる際、モニターとコントロールユニットの間や、モニターと作業台の間で手や指をはさみ、けがの原因となることがあります。

禁止

不安定な場所に設置しない

ぐらついた台の上や傾いたところなどに設置すると、モニターが落ちたり、倒れたりしてけがの原因となることがあります。また、設置・取付け場所の強度を充分にお確かめください。

禁止

不安定な状態で設置作業をしない

必ず水平な場所でモニターを取り付けてください。転倒してけがの原因となることがあります。

指示

指定された接続ケーブルを使う

この取扱説明書に記されている接続ケーブルを使わないと、火災や故障の原因となることがあります。

指示

組み立てる際は必ず付属のネジを使う

違うネジを使用すると、ゆるんだり、外れたりしてけがの原因となることがあります。

指示

運搬時は、電源コードや接続 コードをはずす

転倒などによるけがの原因となることがあります。

禁止

指定以外の機器には使用しない

指定以外の機器を取り付けると、落下、転倒してけがの原因となることがあります。

禁止

電源コードや接続コードの上にスタンドを置いたり、乗り越えたりしない

断線したり、ショートしたりして火災や感電の原因となることがあります。

禁止

製品の上に乗らない、重いものを載せない

倒れたり、落ちたり、壊れたりして、けがの原因となることがあります。

分解禁止

改造しない

改造すると強度が低下し、モニターが転倒してけがの原因となることがあります。

禁止

シャープエッジには素手で触れない

機器の開梱、運搬、設置、分解の際はけがを防ぐため保護手袋を着用してください。

目次

概要....6

特長 6

設置寸法....6

部品構成....6

組み立て....7

スタンドとコントロールユニットを連結する……7

スタンドとモニターを連結する 8

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

概要

特長

BKM-38II は、BVM-E251 に、モニターコントロールユニット BKM-7R を取り付け可能なスタンドです。

モニターとコントロールユニットを連結可能

モニターとコントロールユニット BKM-17R を連結することができます。

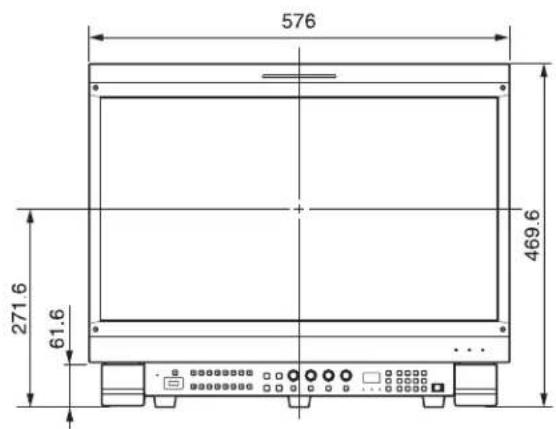

設置寸法

ユニットを取り付けたとき

单位：mm

部品構成

BKM-38H は以下の部品で構成されています。組み立てを始める前に、部品がすべてそろっていることをお確かめください。

スタンド(右)×1

スタンド(左)×1
カバー(右)×1
カバー(左)×1
ジョイント×2
足×2
ネジA(3×8)×8
ネジB(4×8)×6
ネジC(4×16)×4
ネジD(4×16)×2(平ワッシャーなし)
接続ケーブル×1

組み立て

スタンドとコントロールユニットを連結する

スタンドを使ってモニターとコントロールユニットを連結することができます。

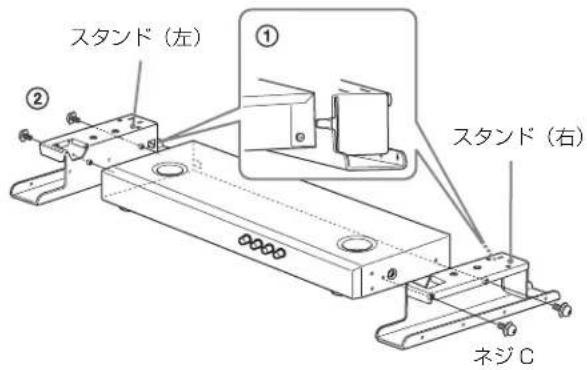

1 ①コントロールユニットをスタンドうしろの突起部分に押し当てる。

②ネジ C (4 × 16) 2 本ずつを使って、コントロールコ3 ニットの両側面にスタンド（左）およびスタンド（右）を取り付ける。

ご注意

DC 12V 端子には、DC ケーブル（L 型）を接続してください。

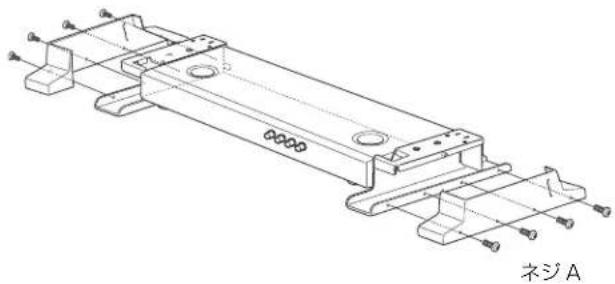

ネジ A (3 × 8) 4 本ずつを使って、カバー（左）およびカバー（右）をスタンド（左）とスタンド（右）に取り付ける。

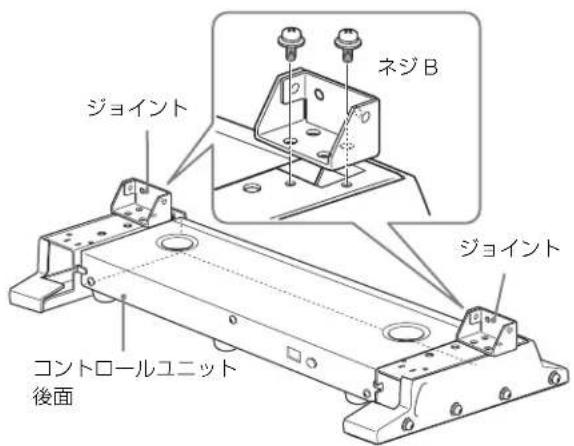

4 スタンド（左）およびスタンド（右）にジョイントを載せて、ネジ B（4 × 8）2 本ずつを使って固定する。

2 付属の接続ケーブルを、コントロールユニット後面の DC 12V 端子および LAN (10 / 100) 端子に接続する。

スタンドとモニターを連結する

1 モニターを逆さにする。

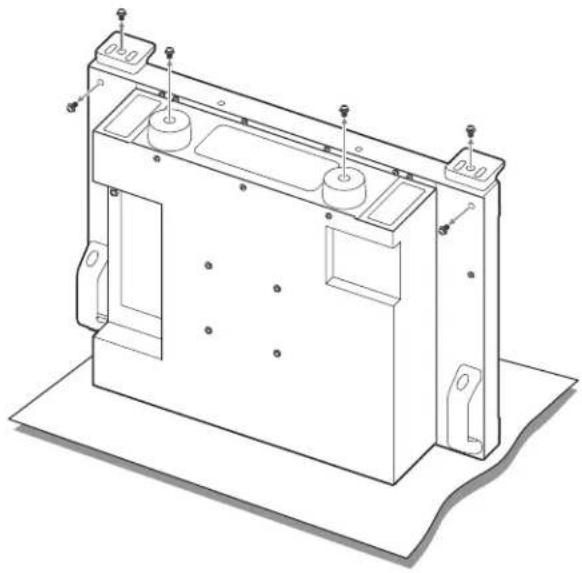

2 モニター底面の足 4 個と、モニター後面のネジ（左右 1 か所ずつ）をはずす。

モニターを柔らかい布などの上に水平に置いてください。

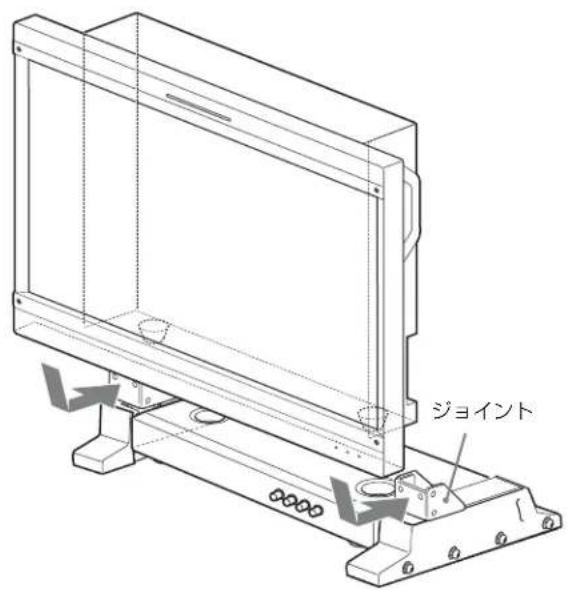

4 モニターを元の向きに戻し、スタンドを取り付けたコントロールユニットの上にモニターを載せる。

モニター後面にジョイントを押し当てるようにして載せてください。

ご注意

ジョイントにモニターをぶつけないでください。モニターに傷がつくおそれがあります。

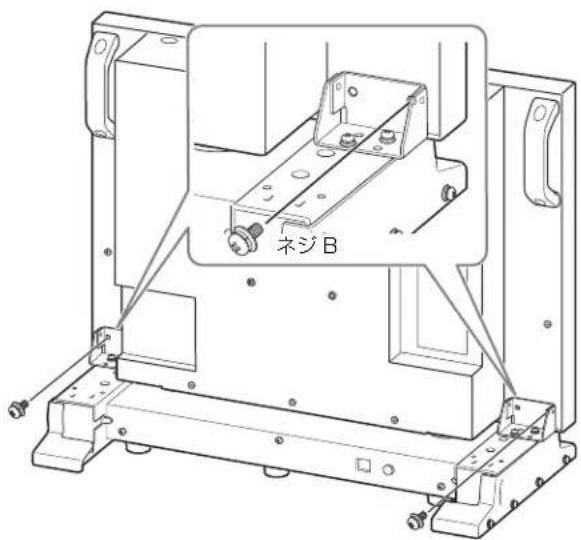

5 ネジ B (4 × 8) 2 本を使って、モニターとスタンドを固

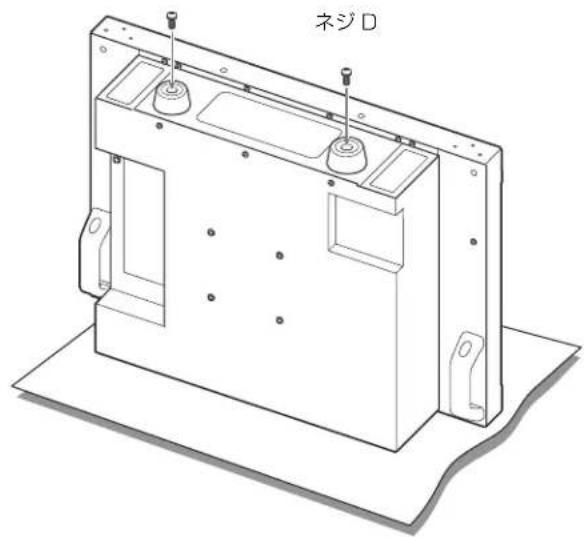

3 ネジ D (4 × 16) を使って、付属の足 2 個をモニター底に応するに取り付ける。

ご注意

モニターとスタンドをネジ B で固定するときは、モニターが動かないように支えてください。

6

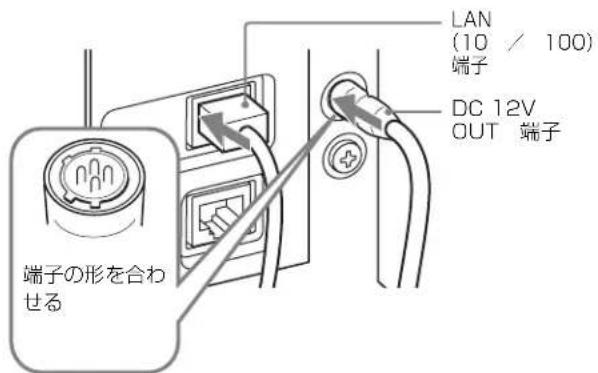

接続ケーブルのコネクターを、モニター後面の DC 12V OUT 端子および LAN（10／100）端子に接続する。

ご注意

DC 12V OUT 端子にケーブルをつなぐときは、ケーブル先端の形と DC 12V OUT 端子の形を合わせるようにして差し込んでください。
