使用説明書 BKM-PJ20 SONY

お買い上げいただきありがとうございます。

安全のための注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

この取扱説明書には、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。

EAC

安全のために

ソニー製品は安全に充分に配慮して設計されています。しかし、まちがった使いかたをすると、火災や人身事故につながることがあり、危険です。事故を防ぐために次のことを必ずお守りください。

安全のための注意事項を守る。

故障したり破損したら使わずに、お買い上げ店またはソニーの相談窓口に相談する。

警告表示の意味

取扱説明書および製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。

この表示の注意事項を守らないと、感電やその他の事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。

注意を促す記号

注意

行為を禁止する記号

分解禁止

行為を指示する記号

指示

スラグをコン
セントから抜く

注意

下記の注意を守らないと、けがをしたり 周辺の物品に損害を与えることがあります。

取り付けはソニーの相談窓口に連絡する

指示

本機をプロジェクター本体に取り付ける際は、ソニーの相談窓口に依頼してください。お客様による取り付けは、火災、感電やけがの原因となることがあります。

お手入れの際は、電源を切って電源プラグを抜く

スラグをコン セントから抜く

プロジェクター本体の電源を接続したままお手入れをすると、感電の原因となることがあります。

内部をあけない、改造しない

分解禁止

内部には電圧の高い部分があり、キャビネットや裏ぶたを開けたり改造したりすると、火災や感電の原因となることがあります。内部の調整や設定、点検、修理はソニーの相談窓口にご相談ください。

概要

本機はソニー製プロジェクター専用のオプションアダプターです。

お使いになる前にプロジェクターの取扱説明書をご覧になり、本機が使用できるかどうかを必ずご確認ください。

ご使用の際には、本機をプロジェクターのオプションスロットに装着する必要があります。装着方法については、プロジェクターの取扱説明書をご覧ください。

ご注意

本機とプロジェクターの着脱は、プロジェクター本体の電源を切り、電源コードを抜いた状態で行ってください。

信号対応表

1) フレームレート1/1.001にも対応しています。
2) 4:4:4 YCbCr 10ビットと4:4:4 RGB 10ビットに対応しています。
3) 4:2:2 YCbCr 10ビットに対応しています。

※3D信号、音声信号には対応していません。

本対応表は、本アダプターが対応できる最大の信号数であり、必ずしも本アダプターを装着した機器ですべての信号を表示できるとは限りません。表示可能な信号フォーマットは、本アダプターを装着するプロジェクト一本体の取扱説明書でご確認ください。

主な仕様

入出力

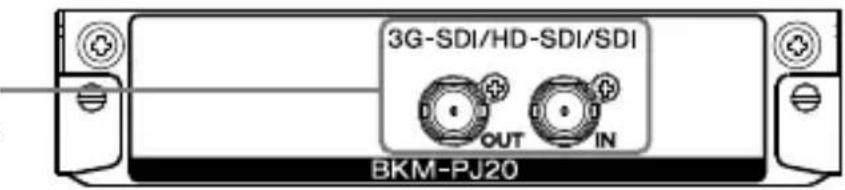

3G-SDI/HD-SDI/SDI (シリアルデジタルコン ポーネント) :

3G-SDI/HD-SDI/SDI OUT IN BKM-PJ20

IN端子に入力した信号をプロジェクターの画面に表示します。

IN（シリアルデジタル入力）端子に入力しでOUT（ディスプレイ出力）端子から出力します。

ご注意

• O出力は、プロジェクター本体の電源がNの状態で出力されます。スタンバイ状態では出力されません。
• 出力は、本線系としての出力規格を満たしていません。

外形寸法（幅／高さ／奥行き、最大突起部含まず）

$$ 1 3 5 \times 3 0 \times 8 2 \mathrm{mm} $$

質量 約 0.2 kg

電源 +5V(本体より供給)

伝送距離 3G-SDI：最大70 m（（株）フジクラ製の同軸ケーブル5C-FB または同等品使用時）

HD-SDI：最大100 m（（株）フジクラ製の同軸ケーブル5C-FB または同等品使用時）

SD-SDI：最大200 m（（株）フジクラ製の同軸ケーブル5C-2V または同等品使用時）

付属品 取扱説明書（本書） (1)

この装置は、クラブ情報技術装置です。この装置を家庭環境で使用すると電波妨害を引き起こすことがあります。この場合には使用者が適切な対策を講ずるよう要求されることがあります。VCCI-A

本機の仕様および外観は、改良のため予告なく変更することがありますが、ご了承ください。

お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。

本製品を使用したことによるお客様、または第三者からのいかなる請求についても、当社は一切の責任を負いかねます。

諸事情による本製品に関連するサービスの停止、中断について、一切の責任を負いかねます。
