РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BKM-PJ20 SONY
3G-SDI ВХОДНОЙ АДАПТЕР ВКМ-PJ20
Перед использованием устройства внимательно прочитайте настоящее руководство и сохраните его для получения необходимой информации в будущем.
ПРЕДУПРЕЖДЕНИЕ
Это оборудование соответствует Классу А стандарта CISPR 32. В жилой зоне это оборудование может вызвать радиопомехи.
SONY
Сони Корпорейшн
1-7-1, Конан, Минато-ку, Токио, Япония, 108-0075
Сделано в ЯПОНИИ
Импортер на территории стран Таможенного союза
ЗАО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6
Организация, уполномоченная принимать претензии от пользователей на территории Казахстана:
ЗАО «Сони Электроникс» Представительство в Казахстане 050059
Алматы, улица Иванилова, д. 58
Цифры в формате «уууу-мт» или «мт-ууу» на изделии или упаковке означают дату изготовления. уууу обозначает год, а мм — месяц.
Обзор
- Этот дополнительный адаптер предназначен для использования с проекторами, произведенными компанией Sony.
- Перед использованием см. инструкции по эксплуатации проектора, кроме того, всегда необходимо проверять, что это устройство можно использовать с проектором.
- При использовании этого устройства оно должно быть установлено в гнездо дополнительного адаптера проектора. Для получения дополнительной информации о способах установки см. инструкции по эксплуатации проектора.
Примечание
Перед подключением/отключением этого устройства и проектора выключите питание проектора и отсоедините шнур питания.
Доступная система сигналов
1) Совместимая также с частотой кадров 1/1,001.
2) Совместимая с 10-битным 4:4:4 YCbCr и 10-битным 4:4:4 RGB.
3) Совместимая с 10-битным 4:2:2 YCbCr.
* Несовместимая с 3D-сигналами и аудиосигналами.
В таблице показано максимальное количество сигналов, поддерживаемых данным адаптером. Не все устройства, подсоединенные к данному адаптеру, могут отображать все сигналы. Форматы сигнала, поддерживаемые данным адаптером, приведены в инструкциях по эксплуатации проектора, используемого с данным адаптером.
Технические характеристики
Входы и выходы

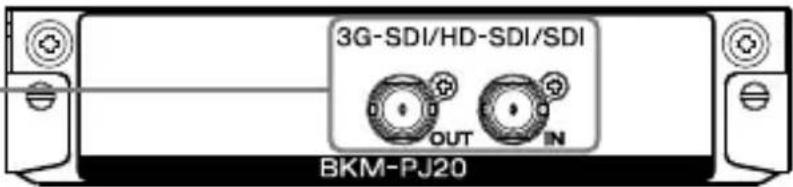

3G-SDI/HD-SDI/SDI — (последовательный цифровой компонент):
Примечание
- Сигнал OUT выводится при включенном проекторе. Он не выводится в режиме ожидания.
- Сигнал OUT не соответствует техническим характеристикам сигнала ON-LINE.
Размеры (ш/в/г без выступающих частей)
$$ 1 3 5 \times 3 0 \times 8 2 \mathrm{MM} $$
Масса Прибл. 0,2 кг
Требования к источнику питания
+5 В (подается от проектора)
Расстояние передачи
3G-SDI: 70 м макс. (При использовании коаксиальных кабелей 5C-FB (Fujikura. Inc.) или эквивалентных.)
HD-SDI: 100 м макс. (При использовании коаксиальных кабелей 5C-FB (Fujikura. Inc.) или эквивалентных.)
SD-SDI: 200 м макс. (При использовании коаксиальных кабелей 5C-2V (Fujikura. Inc.) или эквивалентных.)
Прилагаемые принадлежности
Инструкции по эксплуатации (это руководство) (1)
Конструкция и технические характеристики могут быть изменены без предварительного уведомления.
Примечания
- Всегда проверяйте исправность устройства, прежде чем его использовать.
КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА КАКОЙ БЫ ТО НИ БЫЛО УЩЕРЬ, ВКЛЮЧАЯ, В ЧАСТНОСТИ, КОМПЕНСАЦИЮ ИЛИ ВОЗМЕЩЕНИЕ УБЫТКОВ В СВЯЗИ С УТРАТОЙ ИЛИ НЕДОПОЛУЧЕНИЕМ ПРИБЫЛЕЙ ИЗ-ЗА НЕРАБОТОСПОСОБНОСТИ ЭТОГО ОБОРУДОВАНИЯ, КАК НА ПРОТЯЖЕНИИ ГАРАНТИЙНОГО ПЕРИОДА, ТАК И ПОСЛЕ ИСТЕЧЕНИЯ ГАРАНТИЙНОГО СРОКА, А ТАКЖЕ ВСЛЕДСТВИЕ ЛЮБЫХ ИНЫХ ВОЗМОЖНЫХ ПРИЧИН. - КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕТЕНЗИИ ЛЮБОГО РОДА, ПРЕДЪЯВЛЕННЫЕ ПОЛЬЗОВАТЕЛЯМИ ЭТОГО ПРИБОРА ИЛИ ТРЕТЬИМИ ЛИЦАМИ.
- КОМПАНИЯ SONY НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ПРЕКРАЩЕНИЕ ИЛИ ПРИОСТАНОВКУ ПРЕДОСТАВЛЕНИЯ КАКИХ-ЛИБО УСЛУГ, СВЯЗАННЫХ С ЭТИМ ПРИБОРОМ, ВНЕ ЗАВИСИМОСТИ ОТ ОБСТОЯТЕЛЬСТВ.
