Produkttyp	SDI-Adapter für Sony-Projektor
Marke	Sony
Modell	BKM-PJ20
Abmessungen (B x H x T)	135 x 30 x 82 mm
Gewicht	Ca. 0,2 kg
Stromversorgung	+5 V (vom Projektor bereitgestellt)
Stromverbrauch	Niedrig, vom Projektor versorgt
Anschlusstyp	3G-SDI / HD-SDI / SDI (Ein- und Ausgang)
Kompatible Signale	3G-SDI, HD-SDI, SDI; bis zu 4K (abhängig vom Projektor)
Maximale Reichweite (3G-SDI)	70 m mit 5C-FB Kabel
Maximale Reichweite (HD-SDI)	100 m mit 5C-FB Kabel
Maximale Reichweite (SD-SDI)	200 m mit 5C-2V Kabel
Hauptfunktion	Ermöglicht den Empfang und die Schleifenausgabe von SDI-Signalen an einem kompatiblen Sony-Projektor
Installation	In den optionalen Adapterschacht des Projektors einsetzen
Wartung	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel verwenden
Sicherheit	Projektor vor dem Anschließen/Trennen des Adapters vom Netz trennen
Betriebstemperatur	0 °C bis 40 °C (Schätzung)
Betriebsfeuchtigkeit	20 % bis 80 % (ohne Kondensation, Schätzung)
Mitgeliefertes Zubehör	Bedienungsanleitung (1)
Herkunftsland	Nicht angegeben, wahrscheinlich Japan

Häufig gestellte Fragen - BKM-PJ20 SONY

Ist der Adapter BKM-PJ20 mit allen Sony-Projektoren kompatibel?

Nein, er ist für bestimmte Sony-Projektoren mit einem optionalen Adapterschacht ausgelegt. Überprüfen Sie die Kompatibilität in der Bedienungsanleitung Ihres Projektors.

Welche SDI-Signaltypen unterstützt der Adapter?

Er unterstützt 3G-SDI, HD-SDI und SDI (serielles digitales). Die genauen Formate und Auflösungen hängen vom verwendeten Projektor ab.

Wie installiere ich den Adapter BKM-PJ20 im Projektor?

Schalten Sie den Projektor aus und ziehen Sie das Netzkabel. Setzen Sie den Adapter in den optionalen Adapterschacht des Projektors ein. Weitere Einzelheiten entnehmen Sie der Bedienungsanleitung des Projektors.

Ist der SDI-Ausgang (OUT) immer aktiv?

Der Ausgang OUT ist nur aktiv, wenn der Projektor eingeschaltet ist. Im Standby-Modus ist er deaktiviert und nicht mit der ON-LINE-Spezifikation kompatibel.

Welches Kabel sollte für eine lange Übertragungsstrecke verwendet werden?

Für 3G-SDI verwenden Sie ein Koaxialkabel 5C-FB (oder gleichwertig) bis zu 70 m. Für HD-SDI bis zu 100 m. Für SD-SDI verwenden Sie 5C-2V bis zu 200 m.

Benötigt der Adapter eine externe Stromversorgung?

Nein, er wird direkt vom Projektor über den Schacht mit +5 V versorgt. Es ist keine zusätzliche Stromquelle erforderlich.

Kann ich den Adapter für 3D- oder Audiosignale verwenden?

Nein, der Adapter ist nicht kompatibel mit 3D- oder Audiosignalen. Er überträgt nur das serielle digitale Videosignal.

Wie pflege ich den Adapter?

Reinigen Sie ihn mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien, Lösungsmittel oder Scheuertücher. Trennen Sie vor der Reinigung den Projektor vom Netz.

Was tun, wenn nach der Installation kein Bild angezeigt wird?

Überprüfen Sie, ob der Adapter richtig in den Schacht eingesetzt ist. Stellen Sie sicher, dass der Projektor eingeschaltet ist und das SDI-Signal mit dem Adapter und dem Projektor kompatibel ist.

Ist der Adapter garantiert?

Die Anleitung gibt an, dass Sony keine Haftung für Schäden über die Garantie hinaus übernimmt. Konsultieren Sie die Garantiebedingungen, die dem Produkt beiliegen, oder fragen Sie Ihren Händler.

BEDIENUNGSANLEITUNG BKM-PJ20 SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Für Kunden in Europa, Australien und Neuseeland

WARNUNG

Dieses Gerät entspricht CISPR 32, Klasse A. Dieses Gerät kann im Wohnbereich Funkstörungen verursachen.

Für Kunden in Europa

Dieser Apparat darf nicht im Wohnbereich verwendet werden.

Übersicht

- Dieser Zusatzadapter ist für die Verwendung mit einem Projektor von Sony konzipiert. - Schlagen Sie vor dem Gebrauch in der Bedienungsanleitung zum Projektor nach und vergewissern Sie sich, dass dieses Gerät wirklich mit dem Projektor verwendet werden kann.

- Dieses Gerät muss im Steckplatz für Zusatzadapter des Projektors installiert werden. Einzelheiten zur Installation finden Sie in der Bedienungsanleitung zum Projektor.

Hinweis

Schalten Sie den Projektor aus und trennen Sie das Netzkabel, bevor Sie dieses Gerät an den Projektor anschließen bzw. davon trennen.

Verfügbares Signalsystem

1) Auch mit Bildrate 1/1,001 kompatibel.
2) Mit 4:4:4 YCbCr 10 Bit und 4:4:4 RGB 10 Bit kompatibel.
3) Mit 4:2:2 YCbCr 10 Bit kompatibel.

* Nicht mit 3D-Signalen und Audiosignalen kompatibel.

In der Tabelle ist die maximale Anzahl an Signalen angegeben, die dieser Adapter unterstützt. Nicht an allen Geräten, an die dieser Adapter angeschlossen ist, können alle Signale angezeigt werden. Informationen zu den Signalformaten, die dieser Adapter unterstützt, finden Sie in der Bedienungsanleitung zu dem Projektor, der mit diesem Adapter verwendet wird.

DE

Technische Daten

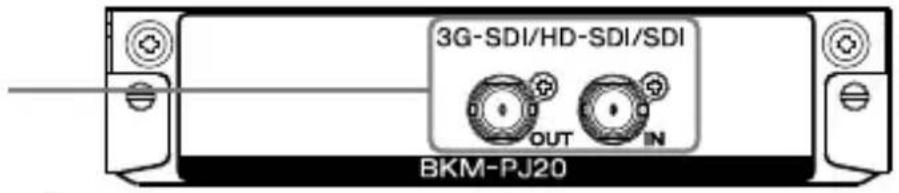

Eingänge und Ausgänge

3G-SDI/HD-SDI/SDI (serieller, digitaler Komponentenanschluss):

Zum Anzeigen der Signale, die in den IN-Anschluss des Projektionsschirms eingespeist werden.

Signale werden am IN-Anschluss (serieller digitaler Eingang) eingespeist und am OUT-Anschluss (Anzeigeausgang) ausgegeben.

Hinweis

• Das OUT -Signal wird ausgegeben, wenn der Projektor eingeschaltet ist. Im Bereitschaftsmodus wird es nicht ausgegeben.
  • Das OUT-Signal entspricht nicht der ON-LINE-Signalspezifikation.

DE

Abmessungen (B/H/T, ohne vorstehende Teile)

$$ 1 3 5 \times 3 0 \times 8 2 \mathrm{mm} $$

Gewicht ca. 0,2 kg

Betriebsspannung

+5 V (vom Projektor bereitgestellt)

Übertragungsreichweite

3G-SDI : Max. 70 m (mit 5C-FB Koaxialkabeln (Fujikura. Inc.) oder Entsprechung)

HD-SDI : Max. 100 m (mit 5C-FB Koaxialkabeln (Fujikura. Inc.) oder Entsprechung)

SD-SDI : Max. 200 m (mit 5C-2V Koaxialkabeln (Fujikura. Inc.) oder Entsprechung)

Mitgeliefertes Zubehör

Bedienungsanleitung (diese Anleitung) (1)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Hinweise

• Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.
• SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.
