BEDIENUNGSANLEITUNG BKM-38H SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Inhalt

Sicherheitsmaßnahmen 21

Hinweise zur sicheren Verwendung......21

Hinweise zum Aufbau 21

Übersicht 22

Leistungsmerkmale....22

Abmessungen 22

Komponenten ....22

Zusammenbau.... 23

Anbau eines Steuergeräts am Ständer 23

Ständer und Monitor zusammenbauen 24

Hinweis

Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERwartETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

Sicherheitsmaßnahmen

Hinweise zur sicheren Verwendung

• Stellen Sie den Zusatzständer nicht in der Nähe von Wärmequellen, wie z. B. Heizkörpern oder Warmluftauslässen, oder an Orten auf, die starkem Staubniederschlag oder Feuchtigkeit ausgesetzt sind.
• Klemmen Sie Ihre Finger nicht zwischen Monitor und Zusatzständer ein.
• Schalten Sie beim Aufbau des Zusatzständers den Monitor zunächst aus und ziehen Sie dann das Kabel ab. Wenn Sie den Zusatzständer bei eingeschaltetem Monitor anbauen, wird das Kabel möglicherweise zwischen Monitor und Ständer eingeklemmt, was zu einem elektrischen Schlag führen kann.

Hinweise zum Aufbau

• Lassen Sie sich beim Auspacken, Transportieren, Anbauen oder Zerlegen des Zusatzständers von einer weiteren Person helfen, um Unfälle zu vermeiden.
• Stellen Sie den Zusatzständer auf einen belastbaren Tisch. Wenn der Zusatzständer auf einer wackeligen oder geneigten Oberfläche abgestellt wird, kann der Monitor herunterfallen und Verletzungen verursachen. Stellen Sie sicher, dass der Aufstellungsort ausreichend tragfähig ist.
  • Die Verwendung anderer Kabel als den mitgelieferten kann Brände und/oder andere Schäden verursachen.
  • Die Verwendung anderer Schrauben als den mitgelieferten kann zu Verletzungen führen, da sie sich möglicherweise lösen oder herausfallen können.
• Ziehen Sie beim Tragen des Monitors die Verbindungskabel ab, um Unfälle oder Verletzungen zu vermeiden.
• Der Zusatzständer ist speziell für den Einsatz mit dem Monitor ausgelegt. Er darf nicht zu anderen Zwecken verwendet werden. Nichtbeachtung dieses Hinweises kann zum Herunterfallen des Monitors führen und Verletzungen verursacht.
• Anschluss- und Netzkabel dürfen sich nicht am Zusatzständer verfangen. Steigen Sie nicht über die Kabel. Dies kann dazu führen, dass sich die Kabel lösen oder Sie einen elektrischen Schlag bekommen.
• Halten Sie sich nicht am Zusatzständer fest und stellen Sie keine schweren Gegenstände darauf ab. Bei Nichtbeachten dieses Hinweises können Sie stürzen und sich verletzen, oder der Monitor kann herunterfallen.
• Das Zerlegen oder Umbauen des Zusatzständers kann zu Verletzungen führen.
• Berühren Sie die spitzen Kanten des Zusatzständers nicht mit ungeschützten Händen. Tragen Sie beim Auspacken,

Transportieren, Anbauen oder Zerlegen des Zusatzständers Handschuhe, um Verletzungen zu vermeiden.

Übersicht

Leistungsmerkmale

Mit der Controller-Standhalterung BKM-38H können ein BVM-E251 und ein Monitorsteuergerät BKM-17R zusammengebaut werden.

Verbindung von Monitor und Steuergerät

Der BKM-38H verbindet den Monitor mit dem Steuergerät BKM-17R.

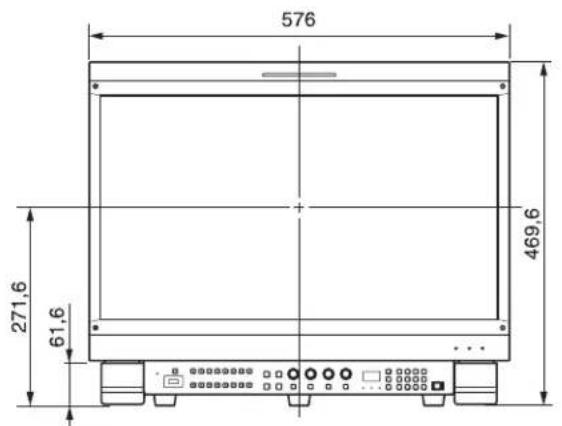

Abmessungen

Mit angebautem Gerät

576 271,6 61,6 469,6

Einheit: mm

Komponenten

Im Lieferumfang des BKM-38H sind die unten aufgeführten Bauteile enthalten. Vor Beginn der Montage sicherstellen, dass alle Komponenten vorhanden sind.

Ständer rechts (1)

Ständer links (1)
Abdeckung rechts (1)
Abdeckung links (2)
Verbindungsstücke (2)
Fuß (2)
Schrauben A (3 × 8) (8)
Schrauben B (4 × 8) (6)
Schrauben C (4 × 16) (4)
Schrauben D (4 × 16) (2) (ohne Unterlegscheibe)
Anschlusskabel (1)

Zusammenbau

Anbau eines Steuergeräts am Ständer

Mit Hilfe des Zusatzständers können Sie ein Steuergerät und einen Monitor zu einer Einheit zusammenfügen.

1

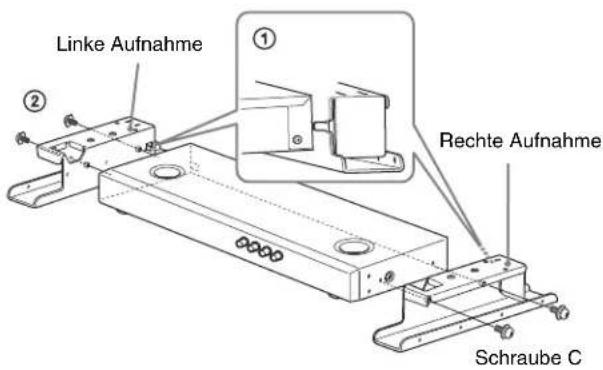

① Steuergerät an den Führungsstiften des Zusatzständers ansetzen.

② Ständer mit jeweils zwei Schrauben C (4 × 16) an der linken und rechten Seite des Steuergeräts befestigen.

Linke Aufnahme Rechte Aufnahme Schraube C

2

Das mitgelieferte Anschlusskabel an den Anschlüssen DC 12V und LAN (10/100) an der Rückseite der Steuereinheit anschließen.

Hinweis

Schließen Sie den Stecker des Gleichstromkabels (L-förmig) an den Anschluss DC 12V an.

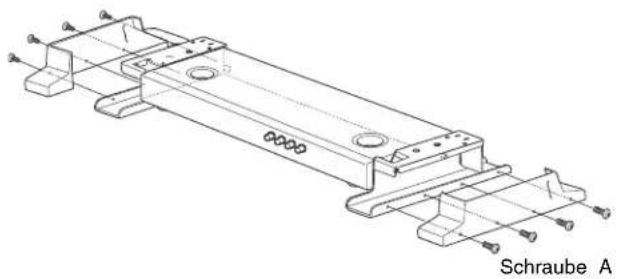

Linke und rechte Abdeckung mit jeweils vier Schrauben A (3 × 8) anbauen.

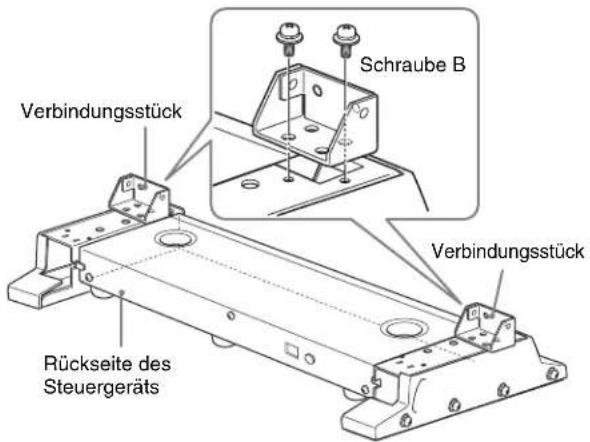

Die Verbindungsstücke auf den linken und rechten Ständer setzen und jeweils mit zwei Schrauben B (4 × 8) befestigen.

Verbindungsstück Schraube B Verbindungsstück Rückseite des Steuergeräts

Ständer und Monitor zusammenbauen

1 Den Monitor umdrehen.

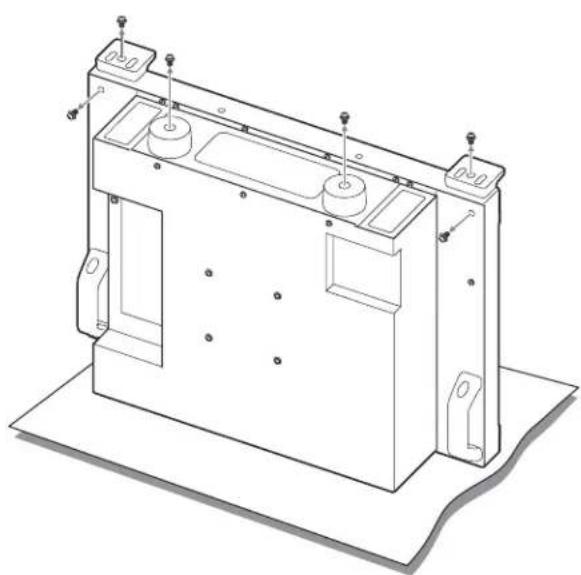

2 Die vier Füße von der Unterseite des Monitors abnehmen und die Schrauben links und rechts von der Rückseite des Monitors entfernen.

Stellen Sie den Monitor flach auf ein weiches Tuch.

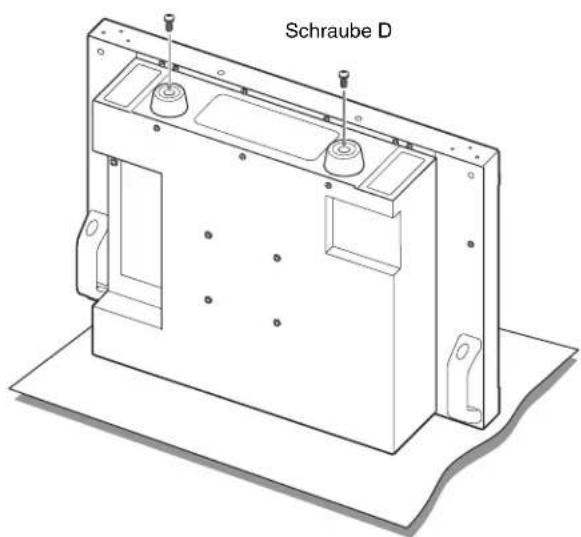

3 Die mitgelieferten zwei Füße mit den Schrauben D (4 × 16) an der Unterseite des Monitors anbringen.

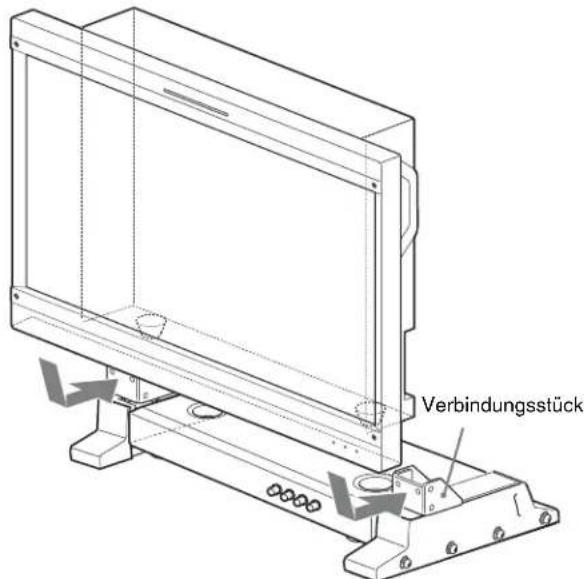

4 Den Monitor aufrichten und den Monitor mit angebrachten Ständern auf das Steuergerät setzen.

Die Rückseite des Monitors in die Verbindungsstücke setzen, um diese zu verbinden.

Hinweis

Schützen Sie den Monitor vor Kratzern, während Sie ihn in die Verbindungsstücke einsetzen.

Verbindungsstück

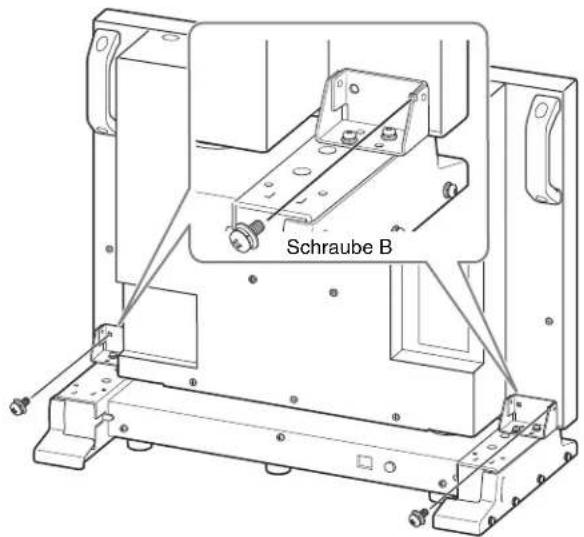

5 Den Monitor mit zwei Schrauben B (4 × 8) am Ständer befestigen.

Hinweis

Beim Anziehen der Schrauben B zum Befestigen des Monitors am Ständer den Monitor fest gegen die Montagefläche drücken.

Schraube B

6

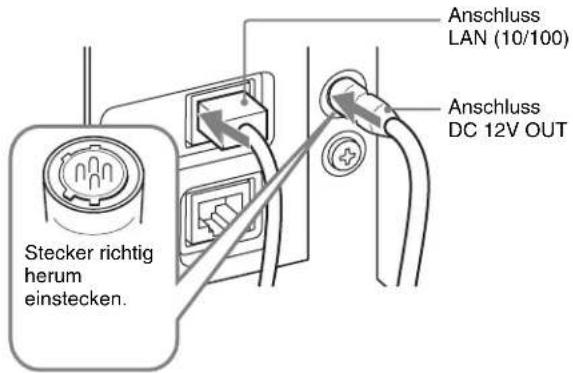

Anschlusskabel an die seitlich am Monitor angeordneten Anschlüsse DC 12V OUT und LAN (10/100) anschließen.

Hinweis

Achten Sie beim Anschließen des Kabels an den Anschluss DC 12V OUT darauf, den Stecker des Kabels richtig herum in den Anschluss DC 12V OUT am Monitor einzustecken.

Stecker richtig herum einstecken. Anschluss LAN (10/100) Anschluss DC 12V OUT
