BKM-38H - Accessoire électronique SONY - Notice d'utilisation et mode d'emploi gratuit

Marque	Sony
Modèle	BKM-38H
Type de produit	Socle de montage pour moniteur et unité de commande
Compatibilité	Moniteur BVM-E251 et unité de commande BKM-17R
Dimensions (L x l x H)	576 x 271,6 x 61,6 mm
Composants fournis	Socles droit et gauche, capots droit et gauche, joints (2), pattes (2), vis A (8), vis B (6), vis C (4), vis D (2), câble de connexion
Fonctions principales	Assembler un moniteur BVM-E251 et une unité de commande BKM-17R
Installation	Nécessite deux personnes ; suivre les étapes : fixer l'unité de commande, monter les socles, connecter le câble, fixer les capots, puis assembler le moniteur
Alimentation	Le socle n'est pas alimenté ; le câble de connexion transmet l'alimentation DC 12V et le signal LAN entre le moniteur et l'unité de commande
Sécurité	Ne pas installer près d'une source de chaleur ; ne pas monter sur le socle ; porter des gants pour manipuler les arêtes vives ; utiliser uniquement les vis fournies
Entretien	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants
Poids	Environ 2,5 kg (estimation)
Matériau	Métal et plastique
Coloris	Noir
Type de fixation	Montage sur table stable
Connecteurs présents	DC 12V OUT et LAN (10/100) sur le moniteur et l'unité de commande
Nombre de vis incluses	20 vis (8 A, 6 B, 4 C, 2 D)
Accessoires inclus	Câble de connexion DC/LAN
Garantie	Consulter les conditions de garantie Sony

FOIRE AUX QUESTIONS - BKM-38H SONY

Le BKM-38H est-il compatible avec d'autres moniteurs que le BVM-E251 ?

Non, le BKM-38H est spécifiquement conçu pour assembler le moniteur BVM-E251 et l'unité de commande BKM-17R. Son utilisation avec d'autres modèles n'est pas garantie.

Quels outils sont nécessaires pour le montage ?

Aucun outil supplémentaire n'est requis, les vis et le câble de connexion sont fournis. Il est recommandé d'utiliser un tournevis cruciforme pour serrer les vis, mais cela n'est pas indispensable.

Comment fixer l'unité de commande sur le socle ?

Placez l'unité de commande dans la partie saillante du socle, puis montez les socles droit et gauche sur les côtés à l'aide de deux vis C (4×16) chacun. Ensuite, connectez le câble de connexion aux ports DC 12V et LAN de l'unité.

Le câble de connexion est-il interchangeable ?

Il est fortement déconseillé d'utiliser un autre câble que celui fourni, car cela pourrait provoquer un incendie ou endommager les équipements. Utilisez exclusivement le câble livré avec le BKM-38H.

Puis-je monter le moniteur seul ?

Il est recommandé de procéder à deux personnes pour éviter les blessures et les chutes. Le moniteur est lourd et doit être manipulé avec précaution, surtout lors de la fixation sur le socle.

Quelles sont les précautions de sécurité à respecter ?

N'installez pas le socle près d'une source de chaleur, ne montez pas dessus et ne placez pas d'objets lourds. Portez des gants de protection lors du déballage et du montage. Utilisez uniquement les vis fournies.

Comment nettoyer le socle de montage ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de solvants ou de produits abrasifs qui pourraient endommager la surface.

Le BKM-38H nécessite-t-il une alimentation électrique ?

Non, le socle lui-même n'est pas alimenté. Il sert de support mécanique et le câble de connexion transmet l'alimentation DC 12V et les signaux LAN entre le moniteur et l'unité de commande.

Où puis-je trouver des pièces de rechange pour le BKM-38H ?

Contactez un revendeur agréé Sony ou le service client Sony. Les vis et le câble sont des pièces spécifiques qui doivent être remplacées par des modèles identiques.

Quelles sont les dimensions exactes du socle assemblé ?

Les dimensions sont : 576 mm de largeur, 271,6 mm de profondeur et 61,6 mm de hauteur. Ces mesures incluent les socles gauche et droit.

MODE D'EMPLOI BKM-38H SONY

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Table de matières

Précautions ....16

Sécurité ....16

Installation ....16

Présentation....16

Caractéristiques....16

Dimensions ....16

Composants....16

Montage....17

Assemblage du socle et de l'unité de commande ....17

Assemblage du socle et du moniteur ....18

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.

Précautions

Sécurité

• N'installez pas l'appareil près d'une source de chaleur (radiateur ou bouche de chaleur, par exemple) ou dans un endroit exposé à une poussière ou une humidité excessive.
• Veillez à ne pas vous coincer un doigt entre le moniteur et le socle de montage.
• Lorsque vous installez le socle de montage, mettez le moniteur hors tension avant de débrancher le câble. Sinon, le câble risque d'être coincé entre le moniteur et le socle de montage et provoquer une électrocution.

Installation

• Déballez, transportez, fixez ou désassemblez le socle de montage à l'aide d'une autre personne, afin d'éviter toute blessure.
• Installez le socle de montage sur une table stable. Si vous installez le socle de montage sur une surface glissante ou bancale, le moniteur risque de tomber et de vous blesser. Vérifiez que l'emplacement d'installation est suffisamment stable.
• L'utilisation d'autres câbles de connexion risque de provoquer un incendie et/ou d'autres dommages.
• L'utilisation d'autres vis peut provoquer des blessures car elles risquent de se desserrer et de tomber.
• Pour transporter le moniteur, débranchez les câbles de connexion afin d'éviter des accidents ou des blessures.
• Le socle de montage doit être utilisé avec le moniteur. Ne l'utilisez pas à d'autres fins car il pourrait tomber et vous blesser.
• Veillez à ne pas accrocher le câble d'alimentation ou le câble de connexion sur le socle de montage et à ne pas les piétiner car cela pourrait entraîner une déconnexion ou une électrocution.
• Ne montez pas sur le socle de montage et ne placez rien de lourd dessus, car vous risquez de tomber et de vous blesser. Le moniteur risque également de tomber.
• Vous risquez de vous blesser si vous désassemblez ou modifiez le socle de montage.
• Ne touchez aucun point saillant du socle de montage sans porter de gants. Lorsque vous déballez, transportez, fixez et désassemblez le socle de montage, portez des gants de protection pour ne pas vous blesser.

Présentation

Caractéristiques

Le socle de montage du contrôleur BKM-38H est une fixation permettant d'assembler un BVM-E251 et une unité de commande de moniteur BKM-17R.

Assemblage du moniteur et de l'unité de commande

Le BKM-38H permet d'assembler un moniteur et une unité de commande BKM-17R.

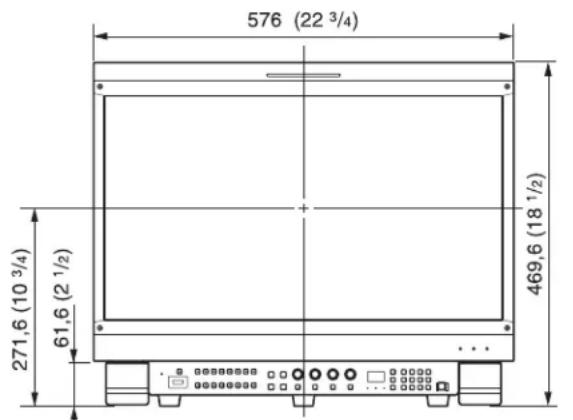

Dimensions

Lorsque l'unité est fixée

Unité : mm (pouces)

Composants

Le BKM-38H est constitué des composants suivants. Vérifiez que vous disposez de tous les composants avant de commencer le montage.

Socle droit (1)
Socle gauche (1)
Capot droit (1)
Capot gauche (1)
Joints (2)
Patas (2)
Vis A (3 × 8) (8)
Vis B (4 × 8) (6)
Vis C (4 × 16) (4)
Vis D (4 × 16) (2)(sans rondelle plate)
Câble de connexion (1)

Montage

Assemblage du socle et de l'unité de commande

Vous pouvez assembler une unité de commande et un moniteur à l'aide du socle de montage.

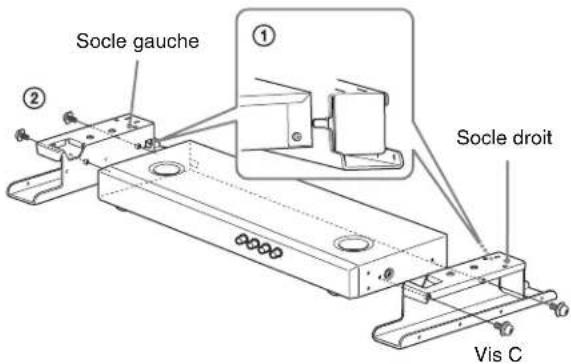

1 ①Placez l'unité de commande dans la partie saillante du socle de montage pour les assembler.

②Montez le socle droit et le socle gauche sur les côtés de l'unité de commande au moyen de deux vis C (4 × 16) pour chacun.

2 Connectez le câble de connexion fourni aux connecteurs DC 12V et LAN (10/100) sur le panneau arrière de l'unité de commande.

Remarque

Branchez le connecteur du câble DC (en forme de L) au connecteur DC 12V.

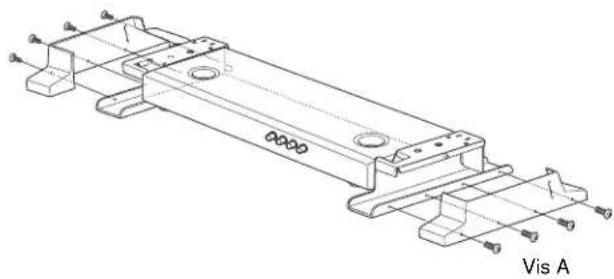

3 Fixez le capot droit et le capot gauche sur les socles au moyen des quatre vis A (3 × 8) pour chacun.

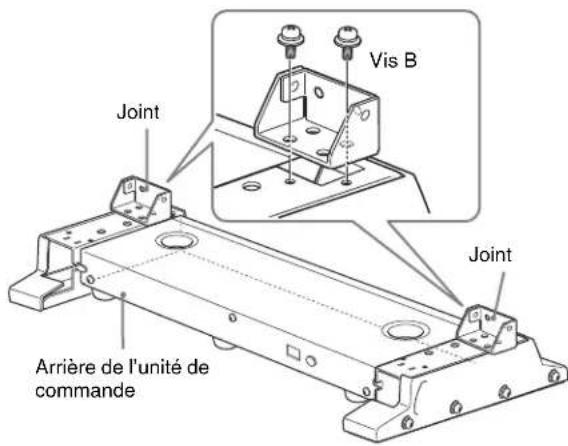

4 Placez les joints des socles gauche et droit et fixez-les fermement à l'aide de deux vis B (4 × 8) chacun.

Assemblage du socle et du moniteur

1 Retournez le moniteur.

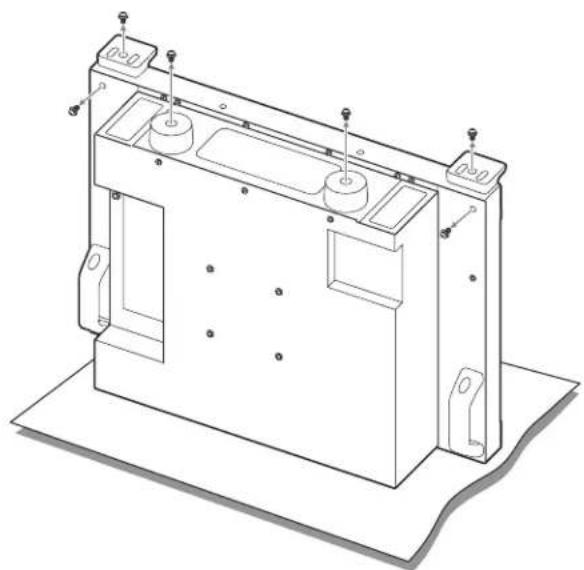

2 Retirez les quatre pieds de la base du moniteur et les vis gauche et droite de l'arrière du moniteur.

Placez le moniteur à plat contre un chiffon doux.

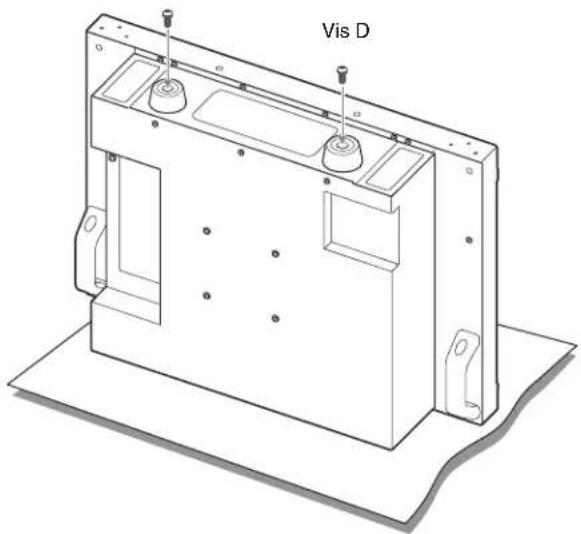

3 Fixez les deux pieds fournis à la base du moniteur à l'aide des vis D (4 × 16).

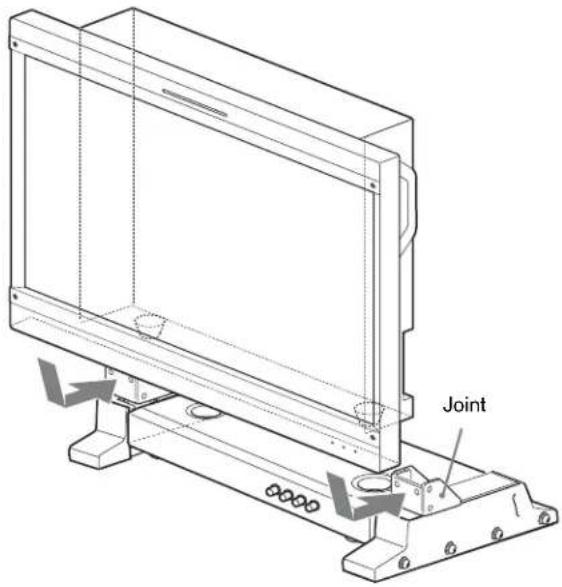

4 Redressez le moniteur et placez-le sur l'unité de commande avec les socles fixés.

Placez l'arrière du moniteur dans les joints afin de les assembler.

Remarque

Veillez à ne pas rayer le moniteur lorsque vous le manipulez à proximité des joints.

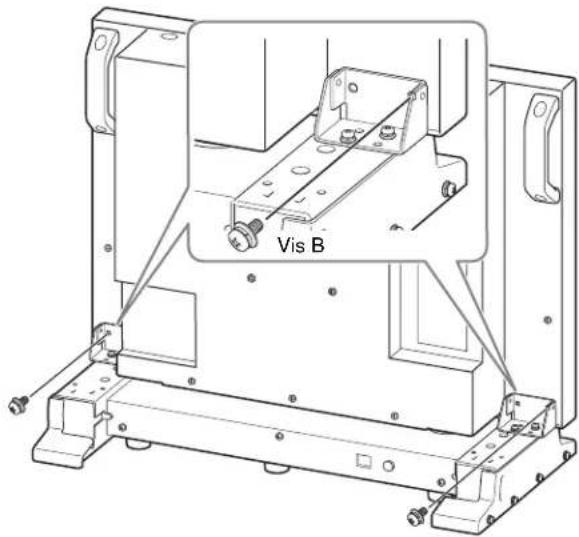

5 Fixez le moniteur au socle à l'aide de deux vis B (4 × 8).

Remarque

Lorsque vous serrez les vis B pour fixer le moniteur au socle, maintenez fermement le moniteur contre la surface de montage.

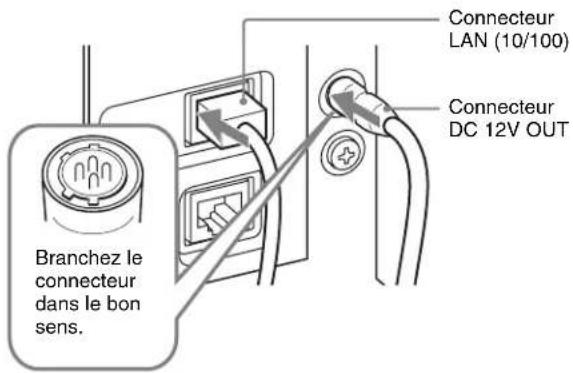

6 Branchez le câble de connexion dans les connecteurs DC 12V OUT et LAN (10/100) situés sur le côté du moniteur.

Remarque

Lorsque vous raccordez le câble de connexion au connecteur DC 12V OUT, assurez-vous de brancher le connecteur du câble dans le connecteur DC 12V OUT du moniteur dans le bons sens.
