MANUALE UTENTE BKM-38H SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Sommario

Precauzioni.... 27

Sicurezza....27

Installazione....27

Presentazione.... 27

Caratteristiche....27

Dimensioni ......27

Componenti 27

Montaggio.... 28

Fissaggio della base all'unità di controllo....28

Fissaggio della base al monitor ....29

Nota

Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

Precauzioni

Sicurezza

• Non installare la base di supporto vicino a fonti di calore come radiatori o condotti di aerazione, né in luoghi esposti a polvere o umidità eccessiva.
• Fare attenzione a non mettere le dita tra il monitor e la base di supporto.
• Durante la fase di assemblaggio della base di supporto, spegnere il monitor prima di scollegare il cavo di alimentazione. Se la base di supporto viene fissata al monitor acceso, il cavo potrebbe rimanere incastrato tra il monitor e la base di supporto, provocando scosse elettriche.

Installazione

• Per disimballare, trasportare, fissare o smontare la base di supporto, è opportuno farsi aiutare da un'altra persona per evitare infortuni.
• Installare la base di supporto su un tavolo stabile. L'installazione su una superficie instabile o in pendenza potrebbe provocare la caduta del monitor e causare infortuni. Accertarsi che la posizione di montaggio sia sufficientemente stabile.
• L'utilizzo di cavi di collegamento diversi da quelli in dotazione potrebbe provocare incendi e/o altri tipi di danno.
• L'utilizzo di viti diverse da quelle in dotazione potrebbe provocare infortuni in quanto potrebbero allentarsi o cadere.
• Per trasportare il monitor, scollegare i cavi di collegamento per evitare incidenti o infortuni.
• La base di supporto è progettata per essere utilizzata con il monitor. Non utilizzarla per altri scopi. In caso contrario, il monitor potrebbe cadere provocando infortuni.
• Fare attenzione a non avvolgere il cavo di alimentazione o il cavo di collegamento intorno alla base di supporto e a non passarci sopra con i piedi; in caso contrario i cavi potrebbero scollegarsi o potrebbero verificarsi delle scosse elettriche.
• Non salire sulla base di supporto ed evitare di collocarvi oggetti pesanti sopra, in quanto potreste cadere e infortunarvi oppure causare la caduta del monitor.
• Se si smonta o modifica la base di supporto potrebbero verificarsi infortuni.
• Non toccare alcun punto aguzzo della base di supporto a mani nude. Per disimballare, trasportare, fissare e smontare la base di supporto indossare guanti protettivi per evitare infortuni.

Presentazione

Caratteristiche

La base di supporto del controller BKM-38H viene utilizzata per unire un monitor BVM-E251 all'unità di controllo monitor BKM-17R.

Fissaggio di monitor e unità di controllo

Il BKM-38H fissa il monitor all'unità di controllo BKM-17R.

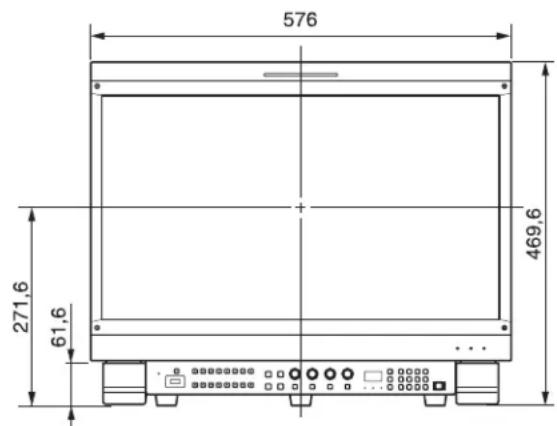

Dimensioni

Quando l'unità è fissata

576 271,6 61,6 469,6

Unità: mm

Componenti

Il BKM-38H consiste dei seguenti componenti.

Accertarsi di disporre di tutti i componenti prima di avviare la procedura di montaggio.

Base destra (1)
Base sinistra (1)
Coperchio destro (1)
Coperchio sinistro (1)
Giunti (2)
Piedini (2)
Vite A (3 × 8) (8)
Vite B (4 × 8) (6)
Vite C (4 × 16) (4)
Vite D (4 × 16) (2)(senza rondella piatta)
Cavo di collegamento (1)

Montaggio

Fissaggio della base all'unità di controllo

È possibile unire un'unità di controllo ad un monitor mediante la base di supporto.

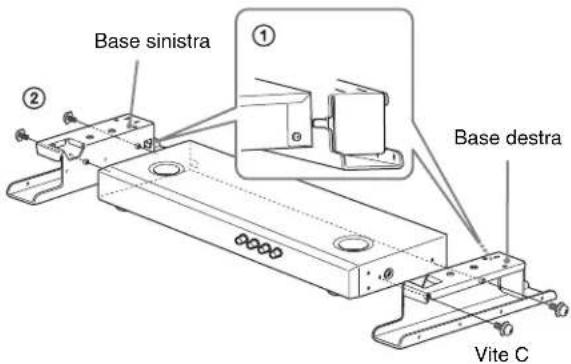

1 ①Posizionare l'unità di controllo in corrispondenza della base di supporto per l'installazione.
②Fissare le basi destra e sinistra ai lati dell'unità di controllo, utilizzando due viti C (4 × 16) per ognuna.

Base sinistra ① Base destra Vite C

2 Collegare il cavo di collegamento fornito ai connettori DC 12V e LAN (10/100) sul pannello posteriore dell'unità di controllo.

Nota

Inserire il connettore del cavo CC (forma a L) al connettore DC 12V.

LAN(10/100) 12V

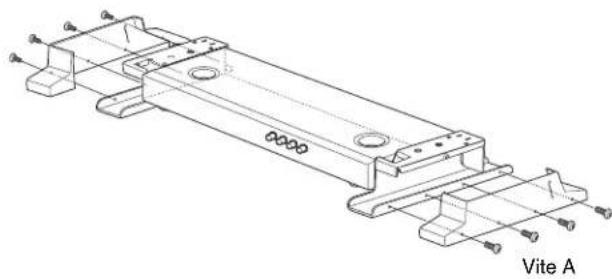

3 Fissare i coperchi destro e sinistro ai supporti, utilizzando quattro viti A (3 × 8) per ognuno.

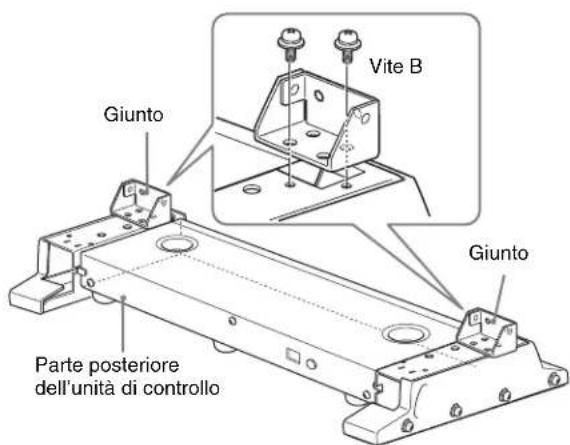

4 Posizionare i giunti sulle basi sinistra e destra e fissare ciascuno con due viti B (4 × 8).

Giunto Vite B Giunto Parte posteriore dell'unità di controllo

Fissaggio della base al monitor

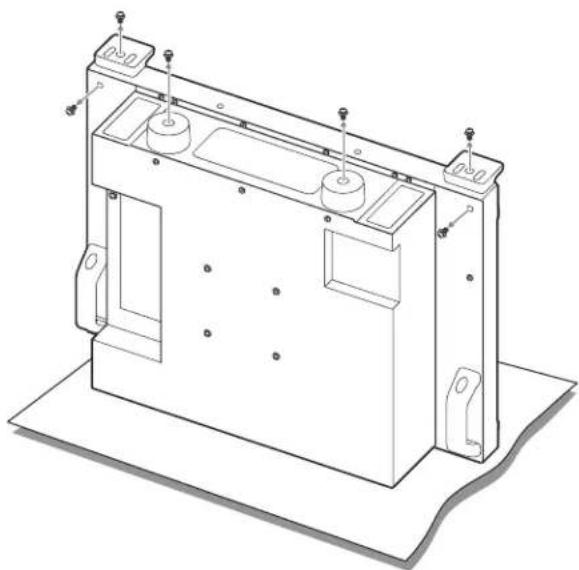

1 Capovolgere il monitor.

2 Rimuovere i quattro piedini dalla parte inferiore del monitor e le viti di sinistra e destra dalla parte posteriore del monitor.

Posizionare il monitor in piano, su un panno morbido.

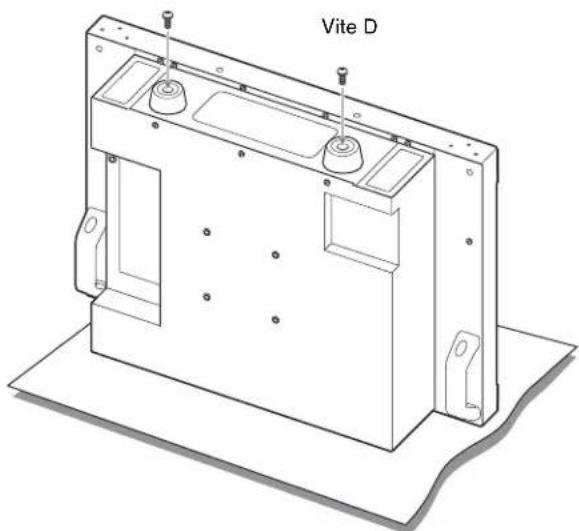

3 Fissare i due piedini forniti in dotazione al fondo del monitor, mediante le viti D (4 × 16).

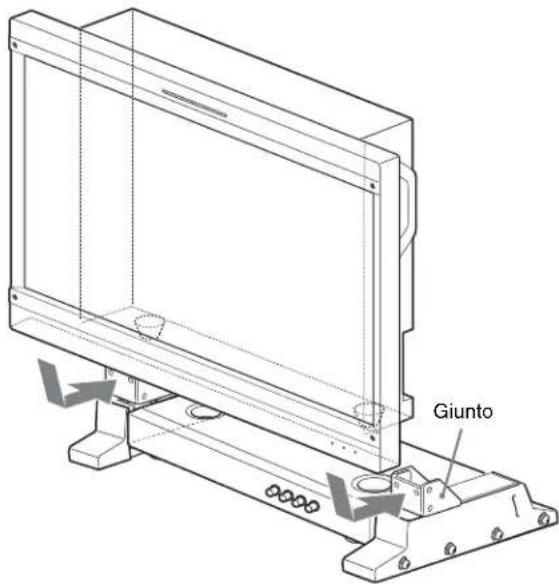

4 Raddrizzare il monitor e posizionarlo sull'unità di controllo con le basi collegate.

Inserire la parte posteriore del monitor nei giunti per fissarli insieme.

Nota

Fare attenzione a non graffiare il monitor quando viene spostato attomo ai giunti.

Giunto

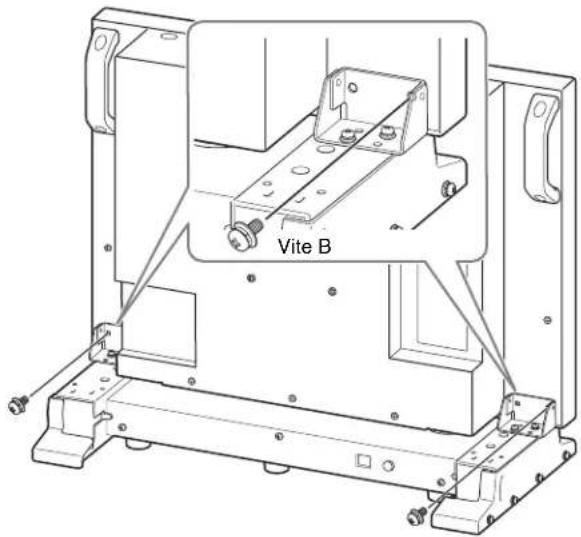

5 Fissare il monitor alla base mediante due viti B (4 × 8).

Nota

Quando si avvitano le viti B per fissare il monitor alla base, tenere saldamente il monitor rispetto alla superficie di montaggio.

Vite B

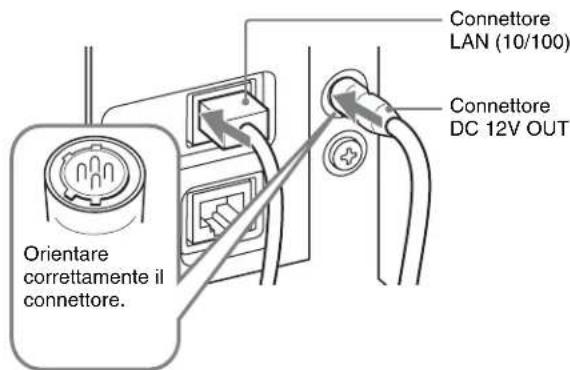

6 Collegare il cavo di collegamento nei connettori DC 12V OUT e LAN (10/100) sul lato del monitor.

Nota

Quando si collega il cavo al connettore DC 12V OUT, verificare di collegare il connettore del cavo nel connettore DC 12V OUT del monitor nella corretta direzione.

Connettore LAN (10/100) Connettore DC 12V OUT Orientare correttamente il connettore.
