BKM-39H - Accessorio elettronico SONY - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Base di montaggio per controller monitor
Marca	Sony
Modello	BKM-39H
Utilizzo	Fissaggio per assemblare un monitor BVM-E171 e un'unità di controllo BKM-17R
Componenti forniti	Coperchio laterale S (destro) x1, Coperchio laterale S (sinistro) x1, Viti A (4×8 mm) x8, Cavo di connessione x1
Numero di viti	8 viti A da 4×8 mm
Cavo di connessione	Sì, con connettori DC 12V (a forma di L) e LAN (10/100)
Alimentazione	Collegamento tramite connettore DC 12V OUT del monitor
Compatibilità	Monitor BVM-E171 e unità di controllo BKM-17R
Precauzioni di sicurezza	Installare su superficie stabile; utilizzare solo le viti fornite; non salire sulla base; indossare guanti durante la manipolazione
Montaggio	Posizionare il monitor capovolto; rimuovere i piedi; fissare l'unità di controllo; assemblare i coperchi laterali; ricollegare i cavi
Manutenzione	Pulire con un panno morbido; evitare solventi; verificare la stabilità regolarmente
Peso	Circa 0,5 kg (stimato)
Dimensioni	Circa 200 x 150 x 80 mm (stimato)

Domande frequenti - BKM-39H SONY

Qual è l'utilizzo del BKM-39H?

Il BKM-39H è una base di montaggio che permette di assemblare un monitor BVM-E171 e un'unità di controllo BKM-17R per formare una postazione di controllo compatta.

Quali componenti sono inclusi nel BKM-39H?

Il kit comprende due coperchi laterali (destro e sinistro), otto viti A (4×8 mm) e un cavo di connessione con connettori DC 12V e LAN.

Come installare la base di montaggio?

Posizionare il monitor capovolto su un panno morbido, rimuovere i piedi del monitor e dell'unità di controllo, fissare i piedi rimossi sull'unità di controllo, posizionare l'unità sul monitor, quindi assemblare i coperchi laterali con le viti fornite. Infine, ricollegare i cavi.

Quali precauzioni di sicurezza devo prendere durante l'installazione?

Assicurarsi che la superficie sia stabile, utilizzare solo le viti fornite, non salire sulla base e indossare guanti per evitare lesioni.

Che tipo di cavo è fornito e come collegarlo?

Il cavo di connessione ha un connettore DC 12V a forma di L e un connettore LAN. Collegarlo prima all'unità di controllo (DC 12V e LAN), poi al monitor (DC 12V OUT e LAN) rispettando il verso.

Posso utilizzare il BKM-39H con altri monitor?

No, è appositamente progettato per i modelli BVM-E171 e BKM-17R. L'uso con altre unità può provocare cadute.

Come effettuare la manutenzione della base di montaggio?

Pulirla con un panno morbido e asciutto. Verificare regolarmente il serraggio delle viti e la stabilità.

Cosa fare se una vite viene persa?

Utilizzare solo viti della stessa specifica (4×8 mm) per evitare rischi. Contattare un rivenditore Sony per ottenere pezzi di ricambio.

Il BKM-39H necessita di alimentazione elettrica?

No, si tratta di un supporto meccanico. L'alimentazione passa attraverso il cavo di connessione che collega il monitor all'unità di controllo.

Posso montare la base senza utensili?

Sì, le viti si stringono a mano, ma si consiglia di utilizzare un cacciavite adatto per un serraggio corretto.

MANUALE UTENTE BKM-39H SONY

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

Sommario

Precauzioni.... 21

Presentazione.... 21

Caratteristiche....21

Componenti ....21

Montaggio.... 22

Note

Verificare sempre che l'apparecchio stia funzionando correttamente prima di usarlo. LA SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO, COMPRESI, MA SENZA LIMITAZIONE A, RISARCIMENTI O RIMBORSI A CAUSA DELLA PERDITA DI PROFITTI ATTUALI O PREVISTI DOVUTA A GUASTI DI QUESTO APPARECCHIO, SIA DURANTE IL PERIODO DI VALIDITÀ DELLA GARANZIA SIA DOPO LA SCADENZA DELLA GARANZIA, O PER QUALUNQUE ALTRA RAGIONE.

Precauzioni

• In fase di assemblaggio della base di supporto, spegnere il monitor prima di scollegare il cavo. Qualora si monti la base di supporto con il monitor acceso, il cavo potrebbe rimanere intrappolato tra il monitor e la base di supporto, e ciò potrebbe causare una scossa elettrica.
• Installare la base di supporto su un tavolo stabile. Qualora la base venga installata su una superficie instabile o in pendenza, il monitor potrebbe cadere e provocare lesioni alle persone. Assicurarsi che l'ubicazione di installazione sia sufficientemente robusta.
• L'utilizzo di viti diverse da quelle in dotazione potrebbe provocare lesioni alle persone, in quanto potrebbero allentarsi o cadere.
• Non montare la base di supporto su apparecchi diversi da quelli specificati. In caso contrario, il monitor potrebbe cadere e causare lesioni personali.
• Non salire sulla base di supporto o collocarvi qualcosa di pesante sopra, in quanto potreste cadere e infortunarvi oppure causare la caduta a terra del monitor.
• Non toccare alcun punto aguzzo della base di supporto a mani nude. Per disimballare, trasportare, fissare e smontare la base di supporto, indossare guanti protettivi per evitare infortuni.

Presentazione

Caratteristiche

La base di supporto del controller BKM-39H viene utilizzata per unire un monitor BVM-E171 all'unità di controllo monitor BKM-17R.

Componenti

Il BKM-39H consiste dei seguenti componenti. Accertarsi di disporre di tutti i componenti prima di avviare la procedura di montaggio.

Coperchio laterale S (destro) (1)
Coperchio laterale S (sinistro) (1)
Viti A (4 × 8 mm) (8)
Cavo di collegamento (1)

Montaggio

1 Capovolgere il monitor.

Nota

Posizionare il monitor in piano, su un panno morbido. Se la maniglia è fissata al monitor, innanzi tutto rimuoverla.

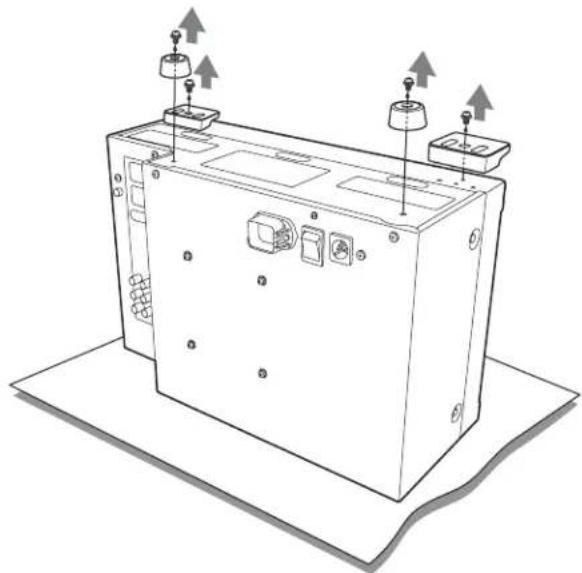

2 Rimuovere le quattro gambe dalla parte inferiore del monitor.

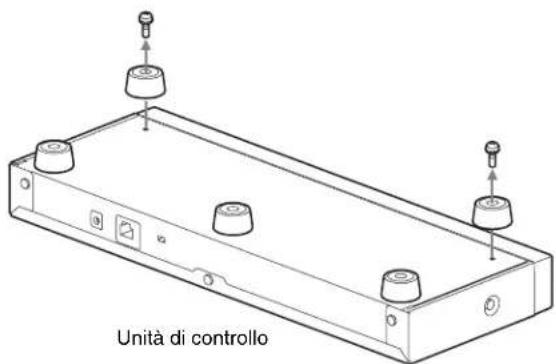

3 Rimuovere le due gambe dalla parte inferiore dell'unità di controllo.

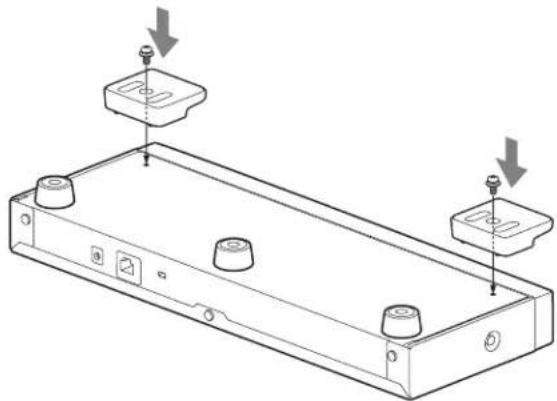

4 Inserire nella parte inferiore dell'unità di controllo le due gambe rimosse dalla parte anteriore del monitor.

Nota

Fissare le gambe all'unità di controllo utilizzando le due viti rimosse dal monitor.

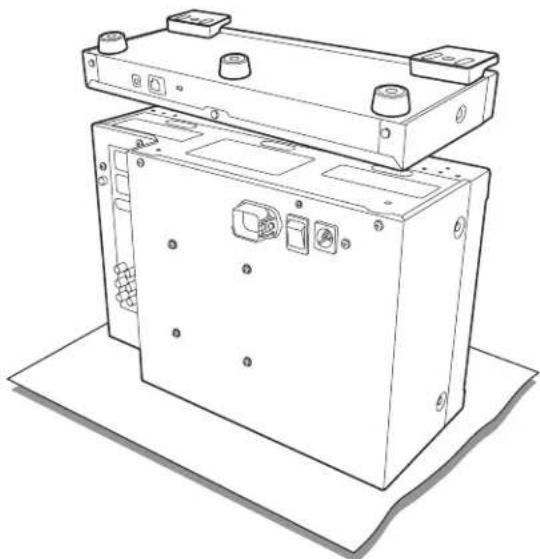

5 Posizionare l'unità di controllo sul monitor.

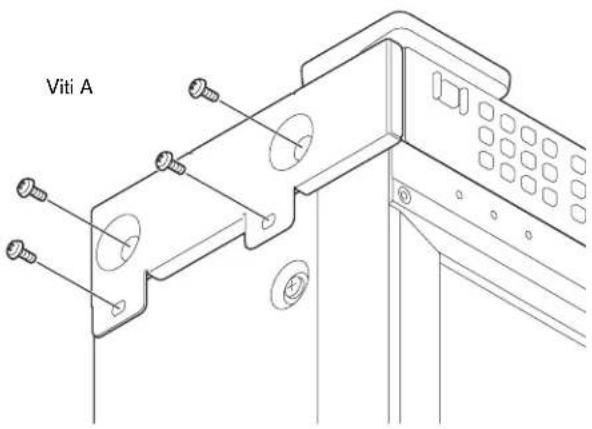

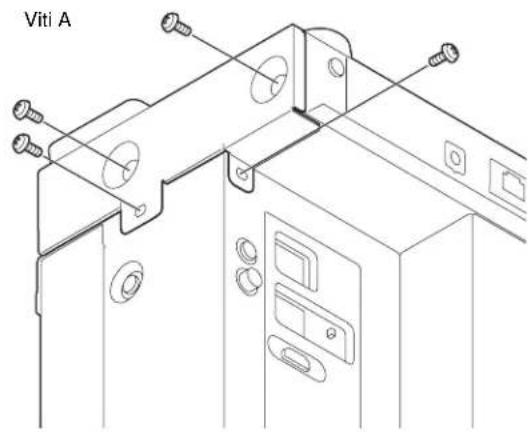

6 Collegare il monitor all'unità di controllo utilizzando il coperchio laterale S (destro) e il coperchio laterale S (sinistro). Fissare i coperchi laterali all'unità di controllo e al monitor utilizzando le viti A (4 × 8 mm).

Lato destro

Lato sinistro

7 Raddrizzare il monitor e collegare il cavo fornito ai connettori DC 12V e LAN (10/100) sul pannello posteriore dell'unità di controllo.

Nota

Inserire il connettore del cavo CC (forma a L) al connettore DC 12V.

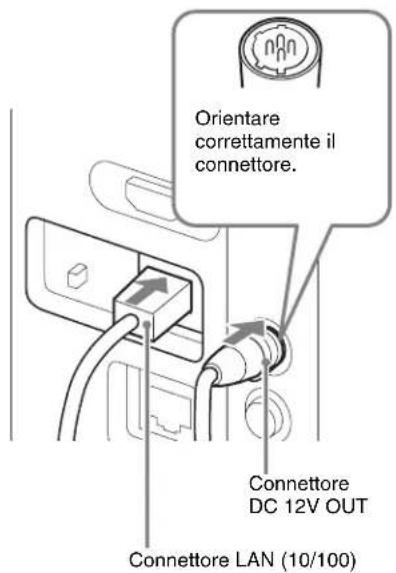

8 Inserire il cavo di collegamento nei connettori DC 12V OUT e LAN (10/100) sul pannello posteriore del monitor.

Nota

Quando si collega il cavo al connettore DC 12V OUT, verificare di collegare il connettore del cavo nel connettore DC 12V OUT del monitor nella corretta direzione.

Español

Il materiale contenuto in questo manuale e costituito da informazioni di proprieta di Sony Corporation ed e destinato esclusivamente all'uso da parte degli acquirenti dell'apparecchio descritto in questo manuale. Sony Corporation vieta espressamente la duplicazione di qualsiasi parte di questo manuale o l'uso di questo per qualsiasi scopo diverso dal funzionamento e dalla manutenzione dell'apparecchio descritto in questo manuale senza l'espressa autorizzazione scritta di Sony Corporation.
