MANUAL DE USUARIO BKM-39H SONY

Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.

Índice

Precauciones.... 25

Introducción 25

Características....25

Componentes ....25

Montaje 26

Nota

Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSIBLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.

Precauciones

• Al montar el soporte de fijación, apague el monitor antes de desenchufar el cable. Si acopla el soporte de fijación con el monitor encendido, el cable puede quedar atrapado entre el monitor y el soporte de fijación y provocar una descarga eléctrica.
• Coloque el soporte de fijación sobre una mesa estable. Si el soporte de fijación se monta sobre una superficie insegura o inclinada, el monitor puede caerse y provocar lesiones. Asegúrese de que la ubicación de instalación es suficientemente resistente.
• El uso de unos tornillos distintos de los suministrados puede producir lesiones, porque podrían aflojarse y caerse.
• No acople el soporte de fijación a unidades distintas a las especificadas. Si lo hace, el monitor podría caerse y producir lesiones personales.
• No se suba sobre el soporte de fijación ni coloque nada pesado sobre el mismo, puesto que puede caerse y lesionarse, o que el monitor se golpee contra el suelo.
• No toque ningún extremo afilado del soporte de fijación con las manos descubiertas. Al desembalar, transportar, montar y desmontar el soporte de fijación, lleve guantes de protección para evitar lesiones.

Introducción

Características

El soporte de fijación para controladores BKM-39H es un soporte de fijación para acoplar un BVM-E171 y una unidad de control de monitor BKM-17R.

Componentes

El BKM-39H consta de los siguientes componentes. Asegúrese de disponer de todos los componentes antes de iniciar el montaje.

Cubierta lateral S (derecha) (1)
Cubierta lateral S (izquierda) (1)
Tornillos A (4 × 8 mm) (8)
Cable de conexión (1)

Montaje

1 Coloque el monitor boca abajo.

Nota

Coloque el monitor en posición horizontal sobre un paño suave. Si el monitor tiene el asa montada, desmonte primero el asa.

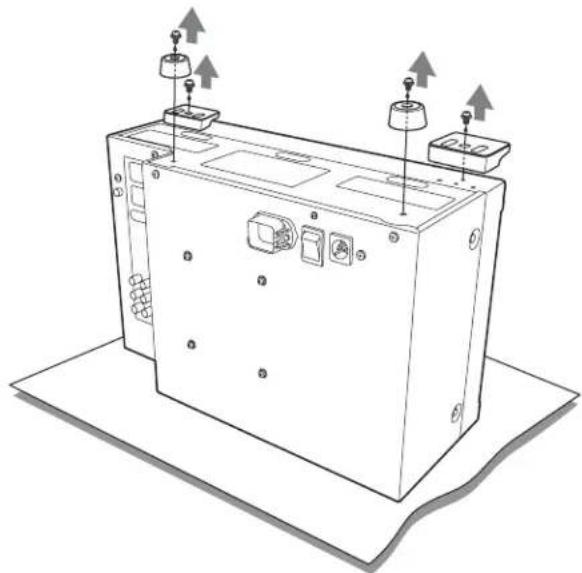

2 Desmonte las cuatro patas de la parte inferior del monitor.

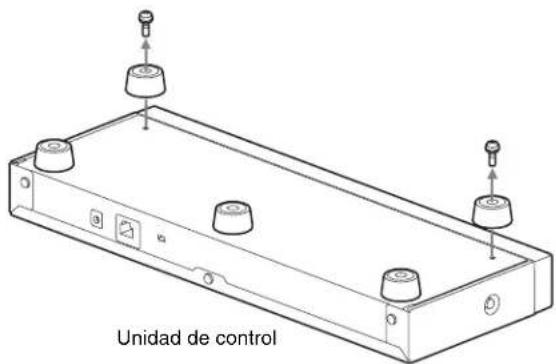

3 Desmonte las dos patas de la parte inferior de la unidad de control.

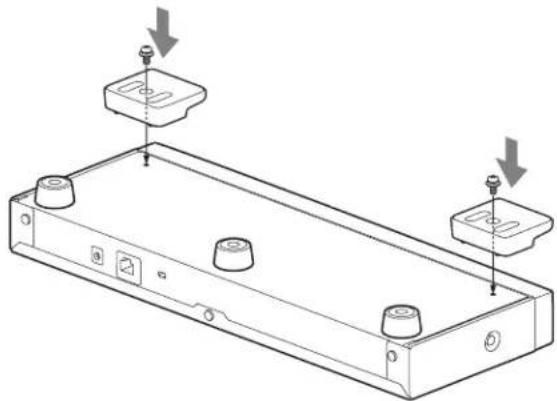

4 Monte las dos patas desmontadas de la parte frontal del monitor en la parte inferior de la unidad de control.

Nota

Fije las patas a la unidad de control utilizando los dos tornillos desmontados del monitor.

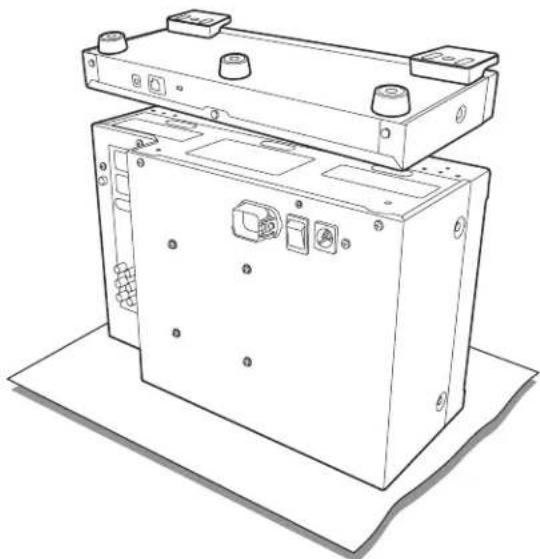

5 Coloque el monitor sobre la unidad de control.

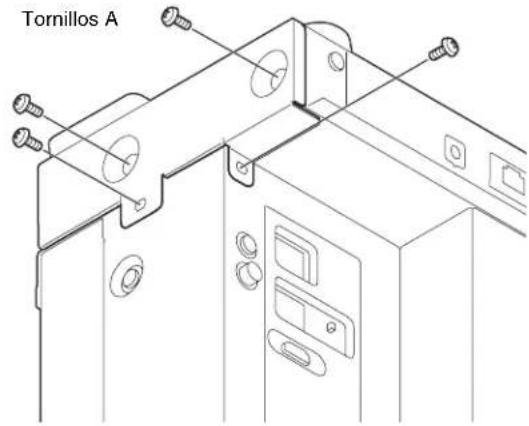

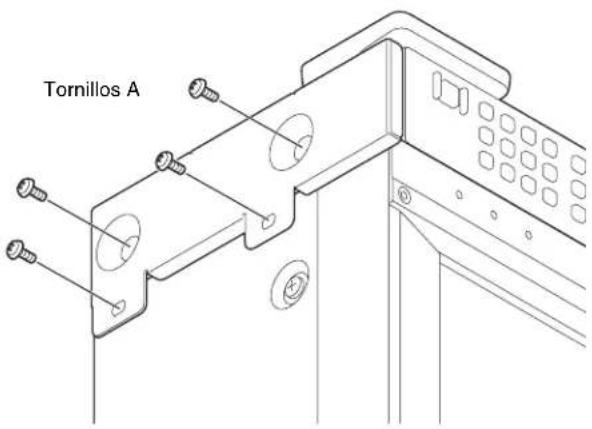

6 Conecte el monitor y la unidad de control utilizando la cubierta lateral S (derecha) y la cubierta lateral S (izquierda). Fije las cubiertas laterales a la unidad de control y el monitor utilizando tornillos A (4 × 8 mm).

Lado derecho

Lado izquierdo

7 Coloque el monitor en posición vertical y conecte el cable de conexión suministrado a los conectores DC 12V y LAN (10/100) del panel posterior de la unidad de control.

Nota

Conecte el conector del cable de CC (en L) al conector DC 12V.

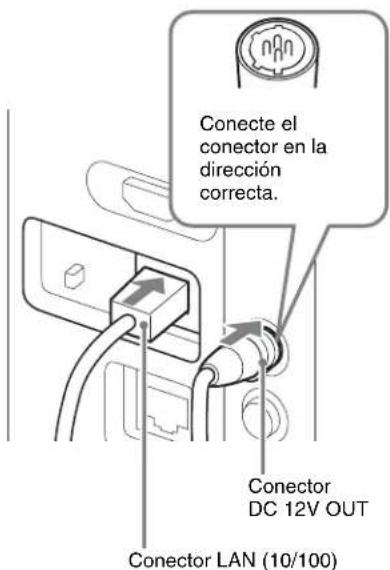

8 Conecte el cable de conexión a los conectores DC 12V OUT y LAN (10/100) del panel posterior del monitor.

Nota

Al conectar el cable al conector DC 12V OUT, asegúrese de conectar el conector del cable al conector DC 12V OUT en la dirección correcta.
