| 製品タイプ | モニターコントローラー用マウントベース |
| ブランド | Sony |
| モデル | BKM-39H |
| 用途 | BVM-E171モニターとBKM-17Rコントロールユニットを組み立てるための固定具 |
| 付属品 | サイドカバーS（右）×1、サイドカバーS（左）×1、ネジA（4×8mm）×8、接続ケーブル×1 |
| ネジの数 | ネジA（4×8mm）×8 |
| 接続ケーブル | あり、DC 12V（L字型）およびLAN（10/100）コネクター付き |
| 電源 | モニターのDC 12V OUTコネクターから接続 |
| 互換性 | BVM-E171モニターおよびBKM-17Rコントロールユニット |
| 安全上の注意 | 安定した面に設置すること。付属のネジのみを使用すること。ベースに乗らないこと。取り扱い時は手袋を着用すること。 |
| 取り付け | モニターを上下逆にして置く。脚を取り外す。コントロールユニットを固定する。サイドカバーを取り付ける。ケーブルを再接続する。 |
| メンテナンス | 柔らかい布で拭くこと。溶剤は避けること。定期的に安定性を確認すること。 |
| 重量 | 約0.5kg（推定） |
| 寸法 | 約200×150×80mm（推定） |
よくある質問 - BKM-39H SONY
ユーザーの質問 BKM-39H SONY
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 電子アクセサリー 無料でPDF形式で！マニュアルを見つける BKM-39H - SONY 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 BKM-39H ブランド SONY.
使用説明書 BKM-39H SONY
安全のための注意事項を守らないと、火災や人身事故になることがあります。
このインストレーションマニュアルには、事故を防ぐための重要な注意事項と製品の取り扱いかたを示してあります。このインストレーションマニュアルをよくお読みのうえ、製品を安全にお使いください。お読みになったあとは、いつでも見られるところに必ず保管してください。
INSTALLATION MANUAL
このインストレーションマニュアルおよび製品では、次のような表示をしています。表示の内容をよく理解してから本文をお読みください。
警告
この表示の注意事項を守らないと、火災や感電などにより死亡や大けがなど人身事故につながることがあります。
注意
この表示の注意事項を守らないと、事故によりけがをしたり周辺の物品に損害を与えたりすることがあります。
注意を促す記号
注意
手を挟まれ
ないよう注意
火災
感電
行為を禁止する記号
禁止
分解禁止
行為を指示する記号
指示
フラグをコン
セントから抜く
下記の注意を守らないと、 火災や感電により死亡や大けがにつながることがあります。
禁止
油煙、湯気、湿気、ほこりの多い場所には設置しない
上記のような場所に設置すると、火災や感電の原因となります。取扱説明書に記されている仕様条件以外の環境での使用は、火災や感電の原因となります。
手を挟まれ
ないよう注意
モニターとスタンドの間に指を挟まない
挟み込まれると、けがの原因となることがあります。
フラグをコン
セントから抜く
組み立ての際には、モニターの電源を切って 電源プラグを抜く
モニターの電源を接続したまま、本キットとの組み立てを行うと、モニターと本キットに電源コードをはさみ、感電の原因となることがあります。組み立ての際にはモニターの電源を切り、電源プラグを抜いてください。
注意
下記の注意を守らないと、
けがをしたり周辺の物品に損害を
与えることがあります。
手を挟まれ ないよう注意
組み立て作業時に手や指をは さまない
モニターとコントロールユニットを組み立てる際、モニターとコントロールユニットの間や、モニターと作業台の間で手や指をはさみ、けがの原因となることがあります。
禁止
不安定な場所に設置しない
ぐらついた台の上や傾いたところなどに設置すると、モニターが落ちたり、倒れたりしてけがの原因となることがあります。また、設置・取付け場所の強度を充分にお確かめください。
禁止
不安定な状態で設置作業をしない
必ず水平な場所でモニターを取り付けてください。転倒してけがの原因となることがあります。
指示
指定された接続ケーブルを使う
この取扱説明書に記されている接続ケーブルを使わないと、火災や故障の原因となることがあります。
指示
組み立てる際は必ず付属のネジを使う
違うネジを使用すると、ゆるんだり、外れたりしてけがの原因となることがあります。
指示
運搬時は、電源コードや接続 コードをはずす
転倒などによるけがの原因となることがあります。
禁止
指定以外の機器には使用しない
指定以外の機器を取り付けると、落下、転倒してけがの原因となることがあります。
禁止
シャープエッジには素手で触れない
機器の開梱、運搬、設置、分解の際はけがを防ぐため保護手袋を着用してください。
禁止
電源コードや接続コードの上にスタンドを置いたり、乗り越えたりしない
断線したり、ショートしたりして火災や感電の原因となることがあります。
禁止
製品の上に乗らない、重いものを載せない
倒れたり、落ちたり、壊れたりして、けがの原因となることがあります。
分解禁止
改造しない
改造すると強度が低下し、モニターが転倒してけがの原因となることがあります。
目次
概要 5
特長 5
部品構成....5
組み立て....5
お使いになる前に、必ず動作確認を行ってください。故障その他に伴う営業上の機会損失等は保証期間中および保証期間経過後にかかわらず、補償はいたしかねますのでご了承ください。
概要
特長
BKM-39H は、BVM-E171 にモニターコントロールユニット
BKM-17R を取り付け可能なスタンドです。
部品構成
BKM-39II は以下の部品で構成されています。組み立てを始める前に、部品がすべてそろっていることをお確かめください。
| サイドカバー S(右)×1 |  |
| サイドカバー S(左)×1 |  |
| ネジ A(4 × 8 mm)×8 |  |
| 接続ケーブル×1 |  |
組み立て
1 モニターを逆さにする。
ご注意
モニターを柔らかい布などの上に水平に置いてください。モニターにハンドルを取り付けている場合は、ハンドルを取り外してからモニターを逆さにしてください。

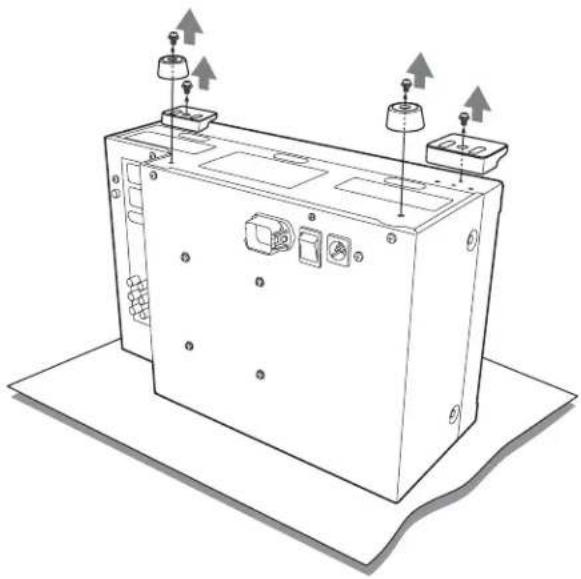

2 モニター底面の足 4 個をはずす。

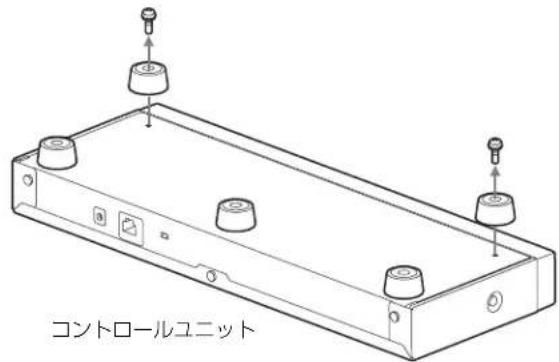

3 コントロールユニット底面の足 2 個をはずす。

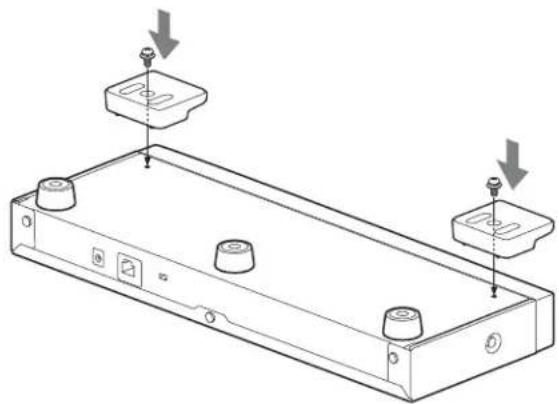

4 モニターの前面側からはずした足 2 個をコントロールユニット底面に取り付ける。
ご注意
モニターからはずしたネジ 2 本を使って足を固定してください。

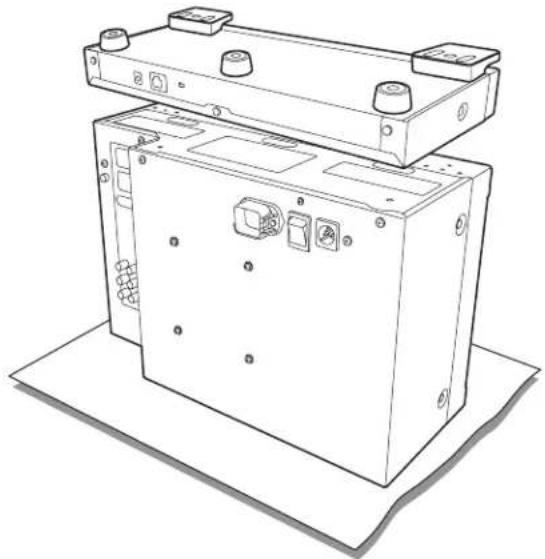

5 モニターの上にコントロールユニットを載せる。

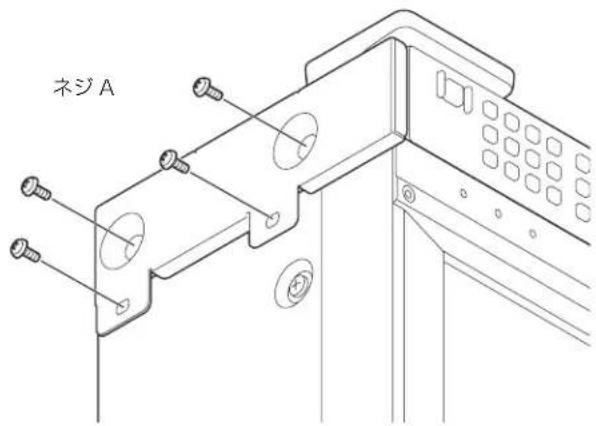

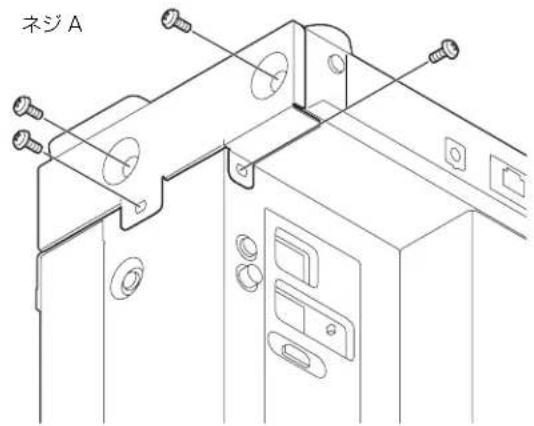

6 ネジ A (4 × 8 mm) を使って、サイドカバー S をモニターとコントロールユニット側面に固定する。
右側
左側
7 モニターを元の向きに戻し、付属の接続ケーブルをコントロールユニット後面の DC 12V 端子および LAN (10 / 100) 端子に接続する。
ご注意
DC 12V 端子には、DC ケーブル（L 型）を接続してください。
8

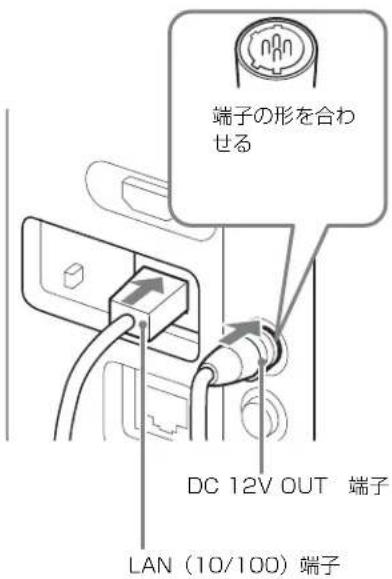

接続ケーブルのコネクターを、モニター後面の DC 12V OUT 端子および LAN（10／100）端子に接続する。
ご注意
DC 12V OUT 端子にケーブルをつなぐときは、ケーブル先端の形と DC 12V OUT 端子の形を合わせるようにして差し込んでください。
English
このマニュアルに記載されている事柄の著作権は当社にあり、説明内容は機器購入者の使用を目的としています。 従って、当社の許可なしに無断で複写したり、説明内容（操作、保守等）と異なる目的で本マニュアルを使用することを禁止します。
| 部件名称 | 有害物质 | |||||
| 铅(Pb) | 汞(Hg) | 镉(Cd) | 六价铬(Cr(VI)) | 多溴联苯(PBB) | 多溴二苯醚(PBDE) | |
| 整机 | × | ○ | ○ | ○ | ○ | ○ |
