MANUAL DE USUARIO NUA-BK10 SONY
Antes de poner en funcionamiento la unidad, lea detenidamente este manual y consérvelo para referencias futuras.
Simbolos de los productos
Signo de seguridad
Siga las advertencias del manual de instrucciones para las partes de la unidad en las que aparece este símbolo. NOTA Color de fondo: azul Símbolo: blanco
Este símbolo indica el fabricante y aparece junto a su nombre y dirección.
Este símbolo indica el representante de la Comunidad Europea y aparece junto al nombre y la dirección del representante de la Comunidad Europea.
Este símbolo indica el número de serie.
Este símbolo indica la versión del documento de acompañamiento.
Este símbolo indica la fecha de fabricación.
Temperatura de almacenamiento y transporte
Este símbolo indica el rango de temperatura aceptable para entornos de almacenamiento y transporte.
Humedad de almacenamiento y transporte
Este símbolo indica el rango de humedad aceptable para entornos de almacenamiento y transporte.
Presión de almacenamiento y transporte
Este símbolo indica el rango de presión aceptable para entornos de almacenamiento y transporte.
Precaución
Cuando deseche la unidad o los accesorios, deberá cumplir con las normas de la zona o país correspondiente y con las del hospital en el que se encuentre en relación con la contaminación medioambiental.
Precaución
Para obtener información acerca de las precauciones y otros datos relacionados con la utilización de este producto, consulte el Manual de instrucciones del monitor y el convertidor de IP.
Precaución
Durante la instalación, mantenga un espacio de 4 cm como mínimo alrededor del convertidor de IP y la cantidad de espacio especificada para cada dispositivo para garantizar una ventilación adecuada y facilitar el acceso para la reparación.
Precauciones de uso
ADVERTENCIA
Monitores compatibles
La unidad se ha diseñado específicamente para el uso con los monitores de la serie LMD-X310.
No instale la unidad en monitores diferentes a los nombrados anteriormente, ya que puede provocar humo, fuego, interferencia electromagnética, etc.
ADVERTENCIA
El uso de las regletas está prohibido
Cuando se utiliza una regleta, pueden producirse incrementos en las corrientes de fuga debido a la desconexión del conductor de tierra que protege la regleta, lo cual podría provocar una descarga eléctrica. No conecte ni el convertidor de IP ni el monitor a una regleta.
Instalaciones múltiples
No utilice la unidad para instalar varios convertidores de IP en un monitor, ya que puede provocar caídas y un fallo en el funcionamiento del dispositivo.
Orientación
Instale siempre el convertidor de IP con el panel delantero orientado hacia arriba y el panel del conector orientado hacia abajo.
Mantenimiento
- Limpie la superficie de la unidad utilizando alcohol isopropílico con una concentración de entre el 50% y el 70% v/v o etanol con una concentración de entre el 76,9% y el 81,4% v/v.
- Para la suciedad más resistente, frote la superficie con un paño ligeramente humedecido con un detergente suave y después séquela utilizando el método de limpieza químico previo. No utilice benceno, diluyentes, soluciones de limpieza ácidas o alcalinas, productos de limpieza abrasivos, paños tratados químicamente u otros disolventes volátiles para limpiar o desinfectar la unidad, ya que pueden dañar la superficie de la unidad.
Condensación
Si la unidad se lleva de repente de un lugar frío a uno cálido o si la temperatura ambiente sufre un aumento repentino, es posible que se acumule humedad en la superficie exterior o interior de la unidad. Este fenómeno se conoce como condensación. Si se produce condensación, espere a que se evapore antes de usar la unidad. Utilizar la unidad en ese estado puede dañar los demás dispositivos conectados.
Componentes de la unidad

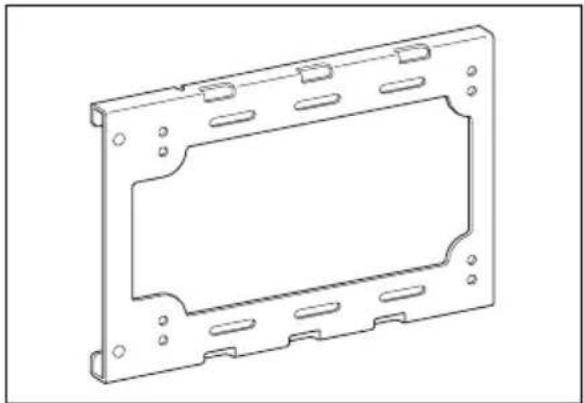

Soporte del IPC
Acople este soporte en la parte inferior del convertidor de IP.
Utilice los separadores cuando asegure la unidad al monitor utilizando la base del monitor.
Acoplamiento del soporte del IPC

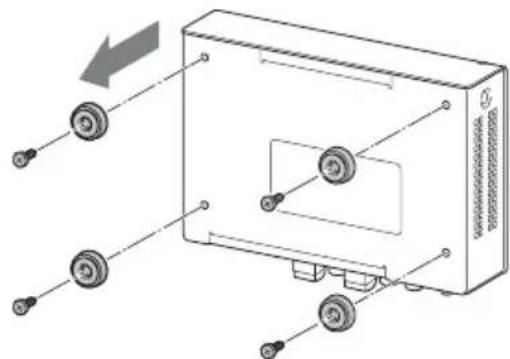

1 Extraiga los tornillos que fijan los pies (4) en la parte inferior del convertidor de IP y retire los pies.

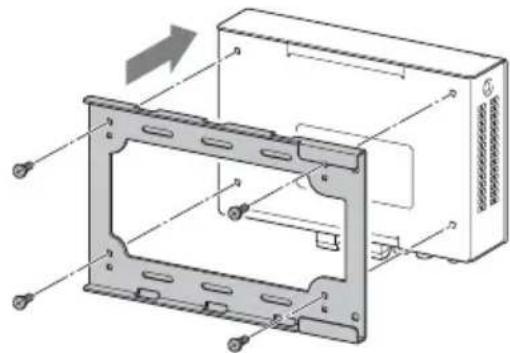

2 Utilice los tornillos del paso 1 para asegurar el soporte del IPC al convertidor de IP.
Cuando realice el montaje en el monitor, coloque el soporte del IPC en el convertidor de IP con el panel delantero orientado hacia arriba y el panel del conector orientado hacia abajo.
Acoplamiento del soporte del monitor
Acople el soporte utilizando uno de los siguientes métodos.
- Utilizar la base del monitor para fijar la unidad
- Instalar la unidad con la base del monitor acoplada
Precaución
Aunque se pueden utilizar los huecos de los tornillos del montaje VESA de los laterales derecho o izquierdo de la parte trasera del monitor, no es posible utilizar ambos lados al mismo tiempo para el montaje de varios convertidores de IP.

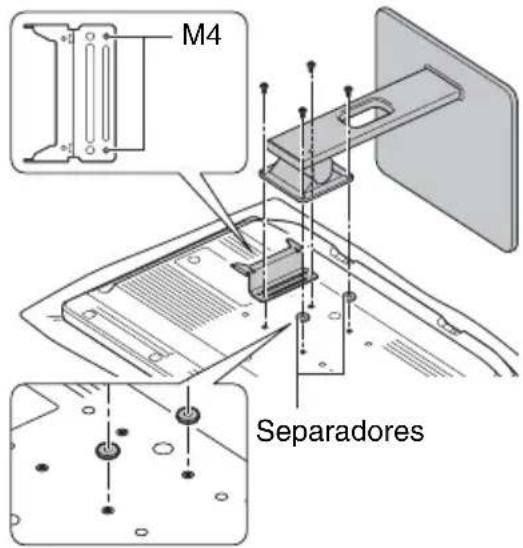

Si desea utilizar la base del monitor para fijar la unidad
Extraiga la base del monitor y utilícela para fijar el soporte del monitor entre la base y el monitor.

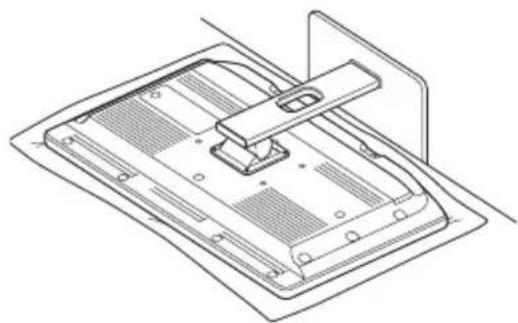

1 Coloque el monitor hacia abajo sobre un paño suave.
2 Extraiga los tornillos que fijan la base del monitor y retire la base.
3 Alinee los orificios de los tornillos M4 del soporte del monitor con los orificios de los tornillos M4 de la parte trasera del monitor, inserte los separadores en los orificios M4 en el lado contrario y utilice los tornillos
para fijar la base del monitor por la parte trasera en el monitor.


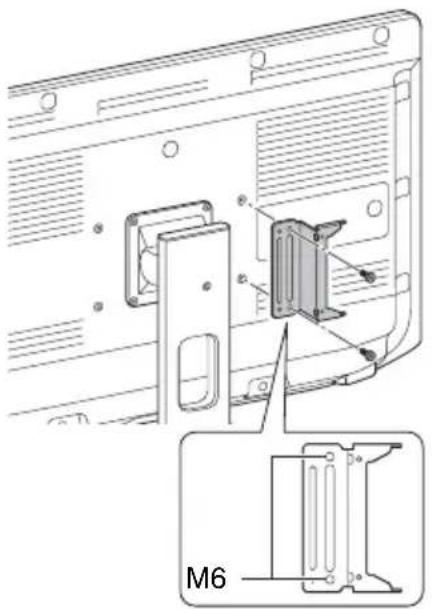

Si desea instalar la unidad con la base del monitor acoplada
Alinee los orificios de los tornillos M6 del soporte del monitor con los orificios de los tornillos M6 de la parte trasera del monitor y fijelo utilizando los tornillos suministrados (M6×12). Puede acoplar el soporte del monitor con la base del monitor acoplada.
Precaución
Instale siempre el convertidor de IP con el panel delantero orientado hacia arriba y el panel del conector orientado hacia abajo.

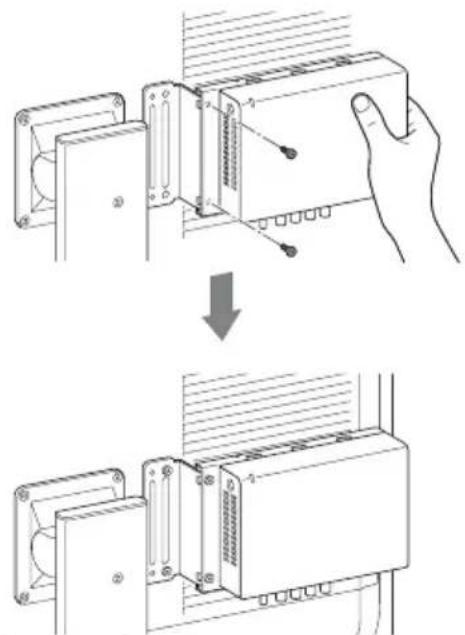

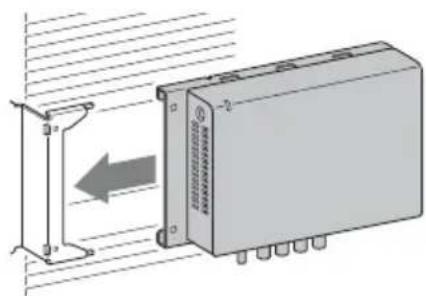

1 Deslice el convertidor de IP en el soporte del monitor desde el lateral.
2 Fije el soporte del IPC con los tornillos suministrados (M4×8) mientras sostiene el soporte para sujetarlo.
(Cuando instale la unidad con la base del monitor acoplada)
Especificaciones
Condiciones de almacenamiento y transporte
Temperatura De -20 °C a +60 °C
Humedad Del 20% al 90% (no se permite que haya condensación)
Presión De 700 hPa a 1.060 hPa
Dimensiones
Soporte del IPC Aprox. 194 × 123 × 10 mm (alt. × anc. × pro.)
Soporte del monitor Aprox. 80 × 120 × 39 mm (alt. × anc. × pro.), 2 mm (grosor)
Combinación de ambos soportes Aprox. 233 × 123 × 41 mm (anc. × alt. × pro. sin salientes)
Separadores Aprox. φ15 mm (diámetro), 2 mm (grosor)
Peso Soporte del IPC Aprox. 130 g
Soporte del monitor Aprox. 150 g
Combinación de ambos soportes Aprox. 285 g
Separador Aprox. 2 g
Accesorios incluidos Manual de instrucciones (1) M4×8 tornillos (2) M6×12 tornillos (2) Information for Customers in Europe (Información para los clientes de Europa) (1)
El diseño y las especificaciones están sujetos a cambio sin previo aviso.
Notas
- Verifique siempre que esta unidad funciona correctamente antes de utilizarlo. SONY NO SE HACE RESPONSABLE POR DAÑOS DE NINGÚN TIPO, INCLUYENDO PERO NO LIMITADO A LA COMPENSACIÓN O PAGO POR LA PÉRDIDA DE GANANCIAS PRESENTES O FUTURAS DEBIDO AL FALLO DE ESTA UNIDAD, YA SEA DURANTE LA VIGENCIA DE LA GARANTÍA O DESPUÉS DEL VENCIMIENTO DE LA GARANTÍA NI POR CUALQUIER OTRA RAZÓN.
- SONY NO SE HACE RESPONSABLE POR RECLAMACIONES DE NINGÚN TIPO REALIZADAS POR USUARIOS DE ESTA UNIDAD O POR TERCEROS.
- SONY NO SE HACE RESPONSABLE DE LA FINALIZACIÓN NI DE LA INTERRUPCIÓN, POR LA CIRCUNSTANCIA QUE FUERA, DE CUALQUIER SERVICIO RELACIONADO CON ESTA UNIDAD.
