Produkta veids	IP pārveidotāja montāžas balsts
Zīmols	Sony
Modelis	NUA-BK10
Monitoru saderība	LMD-X310 sērija
IPC balsta izmēri	Apmēram 194 x 123 x 10 mm (G x A x D)
Monitora balsta izmēri	Apmēram 80 x 120 x 39 mm (G x A x D), biezums 2 mm
Komplekta izmēri	Apmēram 233 x 123 x 41 mm (G x A x D, bez izvirzījumiem)
IPC balsta svars	Apmēram 130 g
Monitora balsta svars	Apmēram 150 g
Kopējais svars	Apmēram 285 g (komplektā)
Materiāls	Nav norādīts (iespējams, metāls un plastmasa)
Krāsa	Nav norādīta (iespējams, melns)
Galvenā funkcija	Piestiprināt IP pārveidotāju saderīgam monitoram
Montāžas metode	Caur monitora pamatni vai tiešu stiprinājumu (M4 vai M6 skrūves)
Piederumi	M4x8 skrūves (2), M6x12 skrūves (2), lietošanas instrukcija, klientu informācija Eiropā
Uzglabāšanas temperatūra	-20°C līdz +60°C
Uzglabāšanas mitrums	20% līdz 90% (bez kondensāta)
Uzglabāšanas spiediens	700 hPa līdz 1060 hPa
Ieteicamā tīrīšana	Izopropilspirts 50-70% v/v vai etanols 76,9-81,4% v/v
Lietošanas piesardzība	Neizmantot ar citiem monitoriem; izvairīties no pagarinātājiem; nodrošināt 4 cm atstarpi ap IP pārveidotāju
Garantija	Sony ierobežotā garantija (skatīt vietni par nosacījumiem)
Izcelsmes valsts	Nav norādīts

Bieži uzdotie jautājumi - NUA-BK10 SONY

Ar kādiem monitoriem ir saderīgs NUA-BK10?

NUA-BK10 ir īpaši izstrādāts Sony LMD-X310 sērijas monitoriem. Neuzstādiet to uz citiem monitoriem, lai izvairītos no dūmu, ugunsgrēka vai elektromagnētisko traucējumu riska.

Kā uzstādīt balstu uz monitora?

Divas metodes: 1) Izmantot monitora pamatni: noņemiet pamatni, piestipriniet monitora balstu starp monitoru un pamatni ar pievienotajām skrūvēm. 2) Ar piestiprinātu pamatni: piestipriniet balstu tieši M6 urbumos monitora aizmugurē. Sīkākus soļus skatiet rokasgrāmatā.

Kādas skrūves izmantot montāžai?

Komplektā ir divas M4×8 skrūves (lai piestiprinātu IPC balstu IP pārveidotājam) un divas M6×12 skrūves (lai piestiprinātu monitora balstu monitoram). Starpgredzeni ir arī pievienoti uzstādīšanai ar pamatni.

Kā tīrīt NUA-BK10 balstu?

Izmantojiet mīkstu drānu, kas samitrināta ar izopropilspirtu (50% līdz 70% v/v) vai etanolu (76,9% līdz 81,4% v/v). Stingriem netīrumiem vispirms izmantojiet atšķaidītu maigu mazgāšanas līdzekli, tad spirta šķīdumu. Neizmantojiet benzolu, šķīdinātāju, skābi, sārmu, abrazīvus līdzekļus vai viegli iztvaikojošus šķīdinātājus.

Ko darīt, ja uz ierīces veidojas kondensāts?

Ja ierīce tiek pārvietota no aukstas uz siltu vietu, var veidoties kondensāts. Pagaidiet, līdz tas pazūd, pirms lietojat ierīci, lai nesabojātu pievienotās ierīces.

Vai es varu izmantot pagarinātāju ar IP pārveidotāju?

Nē, tas ir aizliegts. Pagarinātājs var palielināt strāvas noplūdi un izraisīt elektrošoku. Nepievienojiet ne monitoru, ne IP pārveidotāju pagarinātājam.

Kādi ir ieteicamie uzglabāšanas apstākļi?

Temperatūra: -20°C līdz +60°C, mitrums: 20% līdz 90% (bez kondensāta), spiediens: 700 hPa līdz 1060 hPa.

Vai NUA-BK10 tiek piegādāts ar garantiju?

Jā, Sony piedāvā ierobežotu garantiju. Klientiem Kanādā skatiet http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty sīkākai informācijai. Citos reģionos skatiet pievienoto dokumentāciju.

Vai es varu uzstādīt vairākus IP pārveidotājus uz viena monitora?

Nē, neizmantojiet ierīci, lai uzstādītu vairākus IP pārveidotājus uz monitora. Tas var izraisīt krišanu vai darbības traucējumus.

Kā orientēt IP pārveidotāju montāžas laikā?

Vienmēr uzstādiet IP pārveidotāju ar priekšējo paneli uz augšu un savienotāju paneli uz leju.

LIETOŠANAS INSTRUKCIJA NUA-BK10 SONY

Pirms ierīces izmantošanas rūpīgi izlasiet šo rokasgrāmatu un saglabājiet to turpmākai izmantošanai.

Simboli uz izstrādājumiem

Drošibas zime

Lai iegūtu informāciju par to, uz kurām ierīces daļām ir redzams šis simbols, skatiet lietošanas instrukcijā sniegtos brīdinājumus.

PIEZIME Fona krāsa: zila Simbols: balts

Šis simbols apzīmē ražotāju un atrodas līdzās ražotāja nosaukumam un adresei.

Šis simbols apzimē Eiropas Kopienas pārstāvi, un tas parādās līdzās Eiropas Kopienas pārstāvja vārdam, uzvārdam un adresei.

Šis simbols norāda sērijas numuru.

Šis simbols norāda pavaddokumentu versiju.

Šis simbols norāda ražošanas datumu.

Uzglabāšanas un transportēšanas temperatūra

Šis simbols norāda pienemamo temperatūras diapazonu uzglabāšanas un transportēšanas vidē.

Uzglabāšanas un transportēšanas mitruma līmenis

Šis simbols norāda pieņemamo mitruma līmeņa diapazonu uzglabāšanas un transportēšanas vidē.

Uzglabāšanas un transportēšanas spiediens

Šis simbols norāda pieņemamo atmosfēras spiediena diapazonu uzglabāšanas un transportēšanas vidē.

Uzmanību

Kad atbrīvojaties no iekārtas vai piederumiem, jums jāievēro atbilstošā apgabala vai valsts likumi un atbilstošās slimnīcas noteikumi attiecībā uz vides piesārņojumu.

Uzmanību

Brīdinājumus un plašāku informāciju par šī produkta lietošanu skatiet monitora un IP pārveidotāja lietošanas instrukcijā.

Uzmanibu

Lai nodrošinātu pareizu ventilāciju un ērtu piekļuvi apkopes vajadzībām, uzstādīšanas laikā IP pārveidotāja aizmugurē atstājiet vismaz 4 cm brīvu vietu un starp katru ierīci — instrukcijā norādīto attālumu.

Piesardzības pasākumilietošanā

BRĪDINĀJUMS

Atbalstitie monitori

Šis montāžas stiprinājums ir īpaši paredzēts lietošanai kopā ar LMD-X310 sērijas monitoriem.

Neuzstādiet šo stiprinājumu uz monitoriem, kas atšķiras no iepriekš norādītā, jo pretējā gadījumā iespējams izraisīt dūmošanu, aizdegšanos, elektromagnētiskos traucējumus utt.

BRĪDINĀJUMS

Pagarinātāju lietošana ir aizliegta

Izmantojot pagarinātāju, var palielināties noplūdes strāva, ja tiek atvienots pagarinātāja aizsardzības zemējumvads, un tas var izraisīt elektriskās strāvas triecienu. Nepievienojiet monitoru vai IP pārveidotāju pagarinātājam.

Vairāku ierīču uzstādīšana

Neizmantojiet ierīci, lai uzstādītu vairākus IP pārveidotājus uz viena monitora, jo pretējā gadījumā iespējams izraisīt krišanu un ierīces darbības traucējumus.

Novietojums

IP pārveidotājs vienmēr ir jāuzstāda ar tā priekšējo paneli pavērstu augšup un ar tā savienotāja pavērstu lejup.

Apkope

• Ierīces virsmas tīrīšanai izmantojiet izopropilspirtu ar 50%–70% koncentrāciju vai etanolu ar koncentrāciju 76,9%–81,4%.
• Grūti notīrāmu netīrumu gadījumā izmantojiet mīkstu tīrīšanas drānu, kas samitrināta ar maiga mazgāšanas līdzekļa škīdumu ūdenī, un pēc tam veiciet tīrīšanu, izmantojot iepriekšējo kīmiskās tīrīšanas metodi. Ierīces tīrīšanai vai dezinfekcijai nelietojiet benzolu, škīdinātājus, skābus tīrīšanas škīdumus, sārmainus tīrīšanas škīdumus, abrazīvus tīrīšanas līdzekļus, kīmiski apstrādātas drānas vai citus gaistošus škīdinātājus, jo pretējā gadījumā iespējams izraisīt ierīces virsmas bojājumus.

Kondensācija

Ja ierīce tiek pēkšņi pārvietota no aukstas vides uz siltu vidi vai apkārtējā temperatūra pēkšņi paaugstinās, uz ierīces ārējās virsmas var parādīties mitrums. Tas tiek dēvēts par kondensāciju. Ja rodas kondensācija, pirms ierīces lietošanas uzgaidiet, līdz tā izzūd. Izmantojot ierīci, kamēr noris mitruma kondensācija, iespējams izraisīt pievienoto ierīču bojājumus.

lerīces komponenti

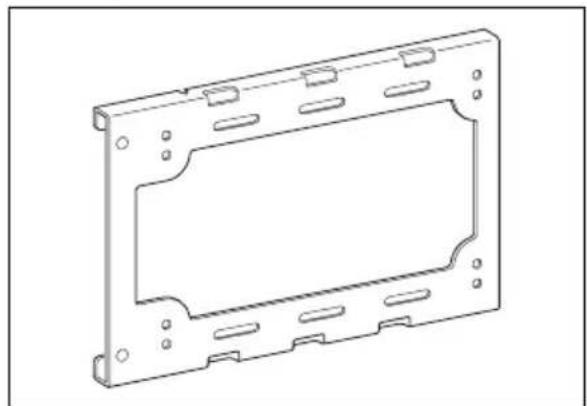

IPC (IP pārveidotāja) stiprinājums

Piestipriniet to pie IP pārveidotāja apakšdaļas.

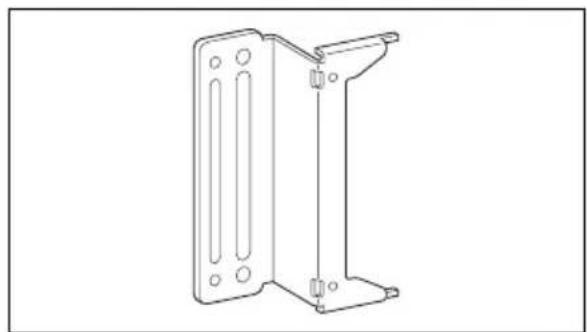

Monitora stiprinājums

Piestipriniet to pie monitora.

Izmantojiet starplikas, lai ierīci nostiprinātu pie monitora, izmantojot monitora statīvu.

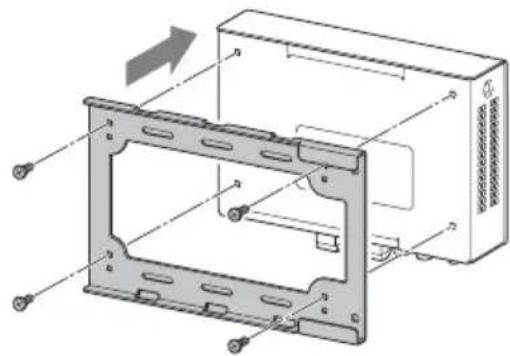

IPC stiprinājuma piestiprināšana

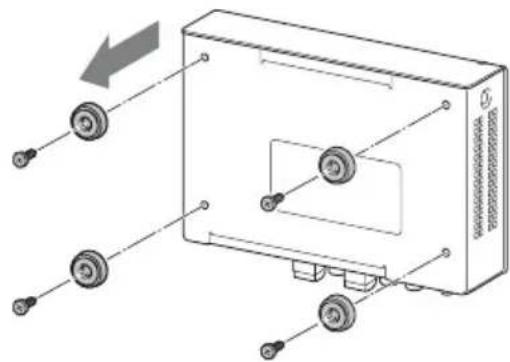

1 Izskrūvējiet skrūves, ar kurām pēda (4) ir piestiprināta pie IP pārveidotāja apakšdaļas, un noņemiet pēdu.

2 Izmantojiet 1. darbibā izskrūvētās skrūves, lai piestiprinātu IPC stiprinājumu pie IP pārveidotāja.

Veicot uzstādīšanu pie monitora, piestipriniet IPC montāžas stiprinājumu IP pārveidotājam, tā priekšējo paneli pavēršot uz augšu, bet savienotāja paneli — uz leju.

Monitora stiprinājuma piestiprināšana

Piestipriniet stiprinājumu, izmantojot kādu no tālāk norādītajām metodēm.

• Ierīces nostiprināšana, izmantojiet monitora statīvu
• Ierīces piestiprināšana ar piestiprinātu monitora statīvu

Uzmanibu

Lai arī var izmantot VESA montāžas skrūvju atveres monitora aizmugures kreisajā vai labajā pusē, abas puses nevar izmantot vienlaikus, lai uzstādītu vairākus IP pārveidotājus.

lerīces nostiprināšana, izmantojiet monitora statīvu

Noņemiet monitora statīvu un izmantojiet to, lai nostiprinātu monitora stiprinājumu starp to un monitoru.

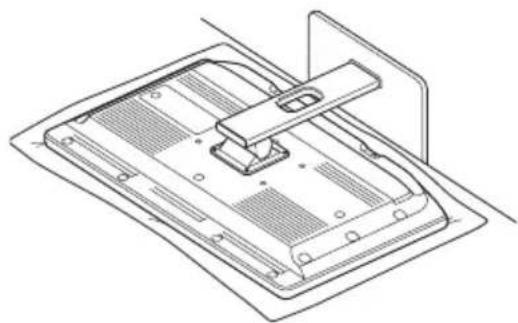

1 Pavērsiet monitora ekrānu lejup un novietojiet monitoru uz mīkstas drānas.

2 Izskrūvējiet skrūves, ar kurām piestiprināts monitora statīvs, un noņemiet monitora statīvu.

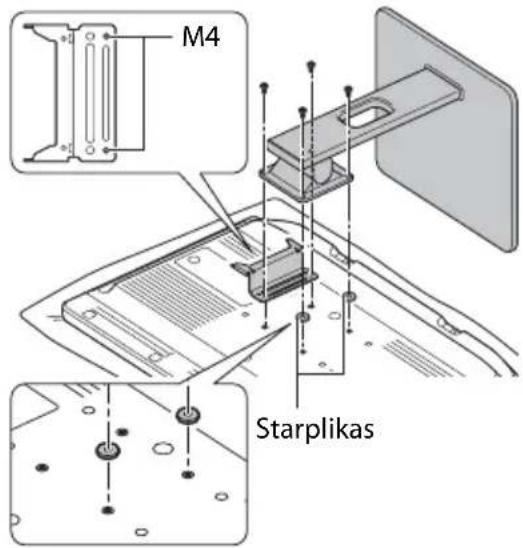

3 Savietojiet M4 skrūvju atveres monitora stiprinājumā ar M4 skrūvju atverēm monitora aizmugurē, ievietojiet starplikas M4 atverēs otrā

pusē un ar skrūvēm piestipriniet monitora statīvu atpakal pie monitora.

Pēc piestiprināšanas novietojiet monitoru atpakaļ vertikālā stāvoklī, pirms tiks veikta IP pārveidotāja uzstādīšana (6.lpp.).

lerīces piestiprināšana ar piestiprinātu monitora statīvu

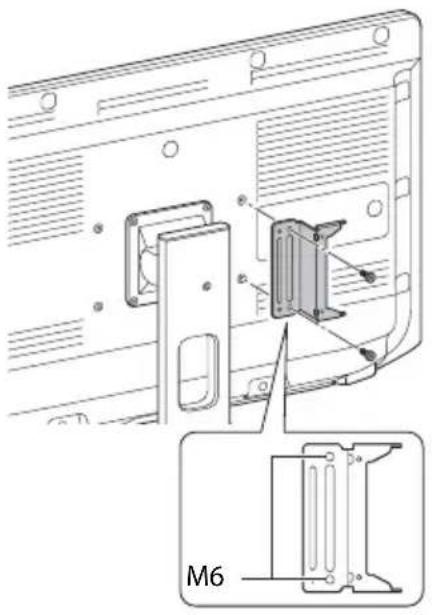

Savietojiet M6 skrūvju atveres monitora stiprinājumā ar M6 skrūvju atverēm monitora aizmugurē un saskrūvējiet tās, izmantojot komplektā iekļautās skrūves (M6×12). Varat piestiprināt monitora stiprinājumu ar piestiprinātu monitora statīvu.

IP pārveidotāja uzstādīšana

Uzmanibu

IP pārveidotājs vienmēr ir jāuzstāda ar tā priekšējo paneli pavērstu augšup un ar tā savienotāja pavērstu lejup.

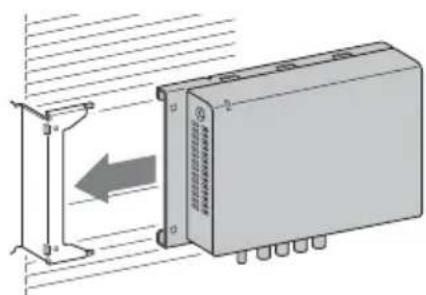

1 Uzbīdiet IP pārveidotāju uz monitora stiprinājuma no sāniem.

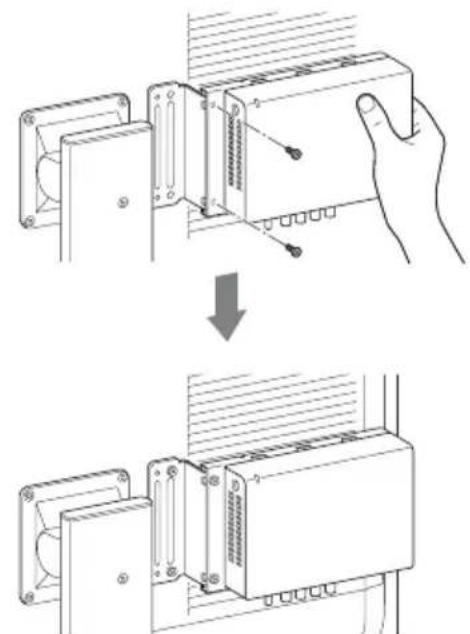

2 Nostipriniet IPC stiprinājumu, izmantojot komplektā iekļautās skrūves (M4×8), vienlaikus turot stiprinājumu.

(lerīces piestiprināšana ar piestiprinātu monitora statīvu)

Specifikācijas

Uzglabāšanas un transportēšanas nosacījumi

Temperatūra no -20 °C līdz +60 °C

Mitrums 20%–90% (kondensācija nav pieļaujama)

Spiediens 700 hPa–1060 hPa

Izmēri

IPC stiprinājums Apm. 194 × 123 × 10 mm (P × A × Dz)

Monitora stiprinājums Apm. 80 × 120 × 39 mm (P × A × Dz), 2 mm (biezums)

Abu montāžas stiprinājumu kombinācija Apm. 233 × 123 × 41 mm (P × A × Dz, neskaitot izvirzījumus)

Starplikas Apm. 15 mm (diametrs), 2 mm (biezums)

Svars IPC stiprinājums Apm. 130 g

Monitora stiprinājums Apm. 150 g

Abu montāžas stiprinājumu kombinācija Apm. 285 g

Starplika Apm. 2 g

Komplektā iekļautie piederumi Lietošanas instrukcija (1) M4×8 skrūves (2) M6×12 skrūves (2) Information for Customers in Europe (Informācija par klientiem Eiropā) (1)

Dizains un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Piezimes

- Pirms lietošanas vienmēr pārliecinieties, vai ierīce darbojas pareizi. UZNĒMUMS SONY NEUZNEMAS ATBILDĪBU PAR JEBKĀDIEM BOJĀJUMIEM, TOSTARP, BET NEAPROBEŽOJOTIES AR KOMPENSĀCIJU VAI ATLĪDZINĀŠANU PAR PAŠREIZĒJĀS VAI PAREDZAMĀS PEĪ,NAS ZAUDĒJUMU ŠĪS IERĪCES KĪLŪMES DĒļ GARANTIJAS PERIODĀ VAI PĒC TĀ BEIGĀM, VAI JEBKĀDA CITA IEMESLA DĒļ.

- UZNĖMUMS SONY NEUZNĖEMAS ATBILDĪBU PAR JEBKĀDĀM PRETENZIJĀM, KO IZVIRZĪJUŠI ŠĪS IERĪCES LIETOTĀJI VAI TREŠĀS PUSES.

- UZNĖMUMS SONY NEUZNĖMAS ATBILDĪBU PAR JEBKĀDU AR ŠO IERĪCI SAISTĪTO PAKALPOJUMU IZBEIGŠANU VAI PĀRTRAUKŠANU, KAS VARĒTU RASTIES JEBKĀDU APSTĀKLŲU REZULTĀTĀ.
