NUA-BK10 - Elektrooniline tarvik SONY - Tasuta kasutusjuhend

Toote tüüp	Kinnitus alus IP-muundurile
Bränd	Sony
Mudel	NUA-BK10
Monitoride ühilduvus	LMD-X310 seeria
IPC kinnituse mõõtmed	Umbes 194 x 123 x 10 mm (L x K x S)
Monitorikinnituse mõõtmed	Umbes 80 x 120 x 39 mm (L x K x S), paksus 2 mm
Komplekti mõõtmed	Umbes 233 x 123 x 41 mm (L x K x S, ilma väljaulatuvate osadeta)
IPC kinnituse kaal	Umbes 130 g
Monitorikinnituse kaal	Umbes 150 g
Kogukaal	Umbes 285 g (komplekt)
Materjal	Täpsustamata (tõenäoliselt metall ja plastik)
Värv	Täpsustamata (tõenäoliselt must)
Peamine funktsioon	Kinnitada IP-muundur ühilduvale monitorile
Paigaldusmeetod	Läbi monitori aluse või otse kinnitus (M4 või M6 kruvid)
Kaasasolevad tarvikud	Kruvid M4x8 (2), kruvid M6x12 (2), kasutusjuhend, Euroopa klienditeave
Säilitustemperatuur	-20°C kuni +60°C
Säilitusniiskus	20% kuni 90% (ilma kondensatsioonita)
Säilitusrõhk	700 hPa kuni 1060 hPa
Soovitatav puhastus	Isopropüülalkohol 50-70% m/m või etanool 76,9-81,4% m/m
Kasutusettevaatusabinõud	Ärge kasutage teiste monitoridega; vältige pikendusjuhtmega mitmikpistikuid; hoidke IP-muunduri ümber 4 cm vaba ruumi
Garantii	Sony piiratud garantii (tingimused vaadake veebisaidilt)
Päritoluriik	Täpsustamata

Korduma kippuvad küsimused - NUA-BK10 SONY

Milliste monitoridega ühildub NUA-BK10?

NUA-BK10 on spetsiaalselt loodud Sony LMD-X310 seeria monitoride jaoks. Ärge paigaldage seda teistele monitoridele, et vältida suitsu, tulekahju või elektromagnetiliste häirete ohtu.

Kuidas paigaldada kinnitus monitorile?

Kaks meetodit: 1) Kasutage monitori alust: eemaldage alus, kinnitage monitori kinnitus monitori ja aluse vahele kaasasolevate kruvidega. 2) Kui alus on kinnitatud: kinnitage kinnitus otse monitori tagaosas olevatesse M6 avadesse. Üksikasjalike juhiste saamiseks vaadake juhendit.

Milliseid kruvisid paigaldamiseks kasutada?

Komplekt sisaldab kahte M4×8 kruvi (IPC kinnituse kinnitamiseks IP-muundurile) ja kahte M6×12 kruvi (monitori kinnituse kinnitamiseks monitorile). Alusega paigaldamiseks on kaasas ka vahetükid.

Kuidas puhastada NUA-BK10 kinnitust?

Kasutage pehmet lappi, mis on leotatud isopropüülalkoholis (50% kuni 70% m/m) või etanoolis (76,9% kuni 81,4% m/m). Tugeva mustuse korral kasutage esmalt lahjendatud pehmet pesuainet, seejärel alkoholilahust. Ärge kasutage benseeni, lahustit, hapet, leelist, abrasiivset ega lenduvat lahustit.

Mida teha kondensatsiooni korral seadmel?

Kui seade liigub külmast sooja kohta, võib tekkida kondensatsioon. Enne seadme kasutamist oodake, kuni see kaob, et vältida ühendatud seadmete kahjustamist.

Kas ma võin IP-muunduriga kasutada pikendusjuhtmega mitmikpistikut?

Ei, see on keelatud. Pikendusjuhtmega mitmikpistik võib suurendada vooluleket ja põhjustada elektrilöögi. Ärge ühendage ei monitori ega IP-muundurit pikendusjuhtmega mitmikpistikusse.

Millised on soovitatavad säilitustingimused?

Temperatuur: -20°C kuni +60°C, niiskus: 20% kuni 90% (ilma kondensatsioonita), rõhk: 700 hPa kuni 1060 hPa.

Kas NUA-BK10 tarnitakse garantiiga?

Jah, Sony pakub piiratud garantiid. Kanada klientidel palun vaadake üksikasju http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Muude piirkondade puhul vaadake kaasasolevat dokumentatsiooni.

Kas ma võin paigaldada mitu IP-muundurit samale monitorile?

Ei, ärge kasutage seadet mitme IP-muunduri paigaldamiseks monitorile. See võib põhjustada kukkumisi või talitlushäireid.

Kuidas suunata IP-muundur paigaldamisel?

Paigaldage IP-muundur alati nii, et selle esipaneel on ülespoole ja pistikupaneel allapoole.

KASUTUSJUHEND NUA-BK10 SONY

20% – 90% (kondensaatio ei sallittu)

Paine

700 hPa - 1 060 hPa

Mitat IPC-pidike

n. 194 × 123 × 10 mm

$$ (\mathrm{L} \times \mathrm{K} \times \mathrm{S}) $$

Näyttöpidike

n. 80 × 120 × 39 mm

(L × K × S), 2 mm (paksuus)

Enne seadme kasutamist lugege see juhend põhjalikult läbi ja hoidke hilisemaks kasutamiseks alles.

Toodetel olevad sümbolid

Ohutussümbol

Järgige seadme osade puhul, millel on see sümbol, kasutusjuhendis toodud hoiatusi.

MÄRKUS Taustavärv: sinine Sümbol: valge

See sümbol tähistab tootjat ning asub tootja nime ja aadressi järel.

See sümbol viitab Euroopa Ühenduse esindajale ning paikneb Euroopa Ühenduse esindaja nime ja aadressi kõrval.

See sümbol tähistab seerianumbrit.

See sümbol tähistab kaasasoleva dokumendi versiooni.

See sümbol tähistab tootmiskuupäeva.

Temperatuur hoiustamisel ja transportimisel

See sümbol tähistab sobivat temperatuurivahemikku hoiustamis- ja transpordikeskkonnas.

Niiskus hoiustamisel ja transportimisel

See sümbol tähistab sobivat niiskusvahemikku hoiustamis- ja transpordikeskkonnas.

Rõhk hoiustamisel ja transportimisel

See sümbol tähistab sobivat õhurõhuvahemikku hoiustamis- ja transpordikeskkonnas.

Ettevaatust

Seadme või selle tarvikute likvideerimisel peate alluma vastava piirkonna või riigi seadustele ja vastava haigla eeskirjadele, mis käsitlevad keskkonnareostust.

Ettevaatust

Ettevaatusabinõud ja täiendava teabe toote kasutamise kohta leiate monitori ja IP-konverteri kasutusjuhendist.

Ettevaatust

Paigaldamise ajal on vaja jätta IP-konverteri ümber vähemalt 4 cm vaba ruumi ja iga seadme puhul määratletud vaba ruum, et tagada korralik ventilatsioon ja hõlbus juurdepääs teenindustööde tegemiseks.

Ettevaatusabinõud kasutamisel

HOIATUS

Toetatud monitorid

See komponent on loodud spetsiaalselt kasutamiseks LMD-X310-seeria monitoridega.

Ärge paigaldage seda monitoridele, mida ei ole eespool nimetatud, kuna see võib põhjustada suitsu teket, tuleohtu, elektromagnetilisi häireid jne.

HOIATUS

Pikendusjuhtmete kasutamine on keelatud

Kui kasutate pikendusjuhet, võib lekkevoolu hulk pikendusjuhtme kaitsva maandusjuhi tõkestamise tõttu suureneda ja see võib omakorda põhjustada elektrilööki. Ärge ühendage monitori ega IP-konverterit pikendusjuhtmega.

Mitu paigaldust

Ärge kasutage seadet monitorile mitme IP-konverteri paigaldamiseks, kuna see võib põhjustada mahakukkumist ja seadme tõrkeid.

Paigutus

Paigaldage IP-konverter alati nii, et selle esipaneel on suunatud üles ja pesapaneel alla.

Hooldus

• Puhastage seadme pinda, kasutades isopropüülalkoholi, mille kontsentratsioon on 50–70 mahu%, või etanooli, mille kontsentratsioon on 76,9–81,4 mahu%.
• Raskesti eemaldatava mustuse korral pühkige pehme puhastuslapiga, mida on niisutatud ōrna veega lahjendatud puhastusvahendiga, ja seejärel puhastage eespool mainitud keemilise meetodiga. Ärge kasutage seadme puhastamiseks või desinfitseerimiseks benseeni, vedeldit, happelisi, aluselisi ega abrasiivseid puhastusvahendeid, keemiliselt töödeldud lappe ega muid lenduvaid lahusteid, kuna see võib seadme pinda kahjustada.

Kondensatsioon

Kui seade viiakse külmast ruumist sooja või kui keskkonna temperatuur tõuseb järsult, võib seadme välispinnale koguneda niiskus. See on kondensatsioon. Kondensatsiooni tekkimisel oodake enne seadme kasutamist, kuni kondensatsioon on kadunud. Seadme kasutamine, kui esineb kondensatsiooni, võib teisi ühendatud seadmeid kahjustada.

Komponendid

IP-konverteri kronstein

Kasutage neid komponendi kinnitamisel monitori külge, kasutades monitori alust.

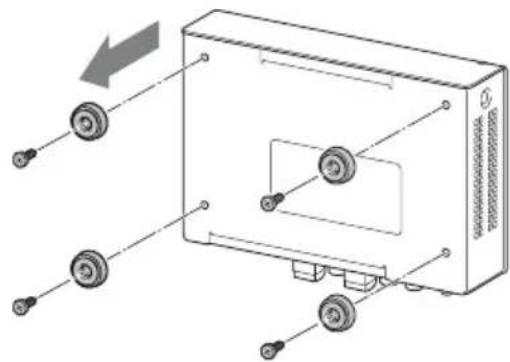

1 Eemaldage kruvid, mis hoiavad paigal jalgu (4) IP-konverteri põhjal, ja seejärel eemaldage jalad.

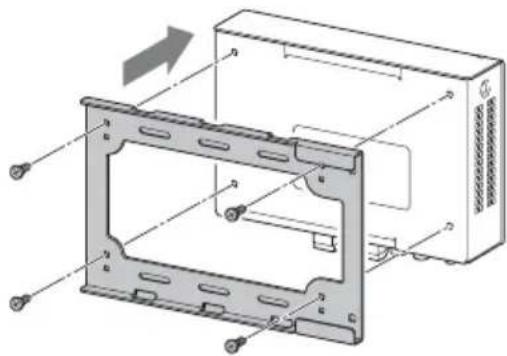

2 Kasutage esimeses sammus eemaldatud kruvisid IP-konverteri kronsteini kinnitamiseks konverteri külge.

Monitori külge paigaldamisel kinnitage IP-konverteri kronstein IPkonverterile, nii et IP-konverteri esipaneel jääb üles ja pesapaneel alla.

Kinnitage kronstein, kasutades üht järgmistest meetoditest.

• Komponendi kinnitamiseks monitori aluse kasutamine
• Komponendi kinnitamine, kui monitori alus on paigaldatud

Ettevaatust

Kuigi kasutada saab monitori tagaosa vasakul või paremal poolel asuvaid VESA kinnituse kruviavasid, ei saa kasutada korraga mõlemat poolt, et paigaldata mitu IP-konverterit.

Komponendi kinnitamiseks monitori aluse kasutamine

Eemaldage monitori alus ja kasutage seda monitori kronsteini kinnitamiseks aluse ja monitori vahele.

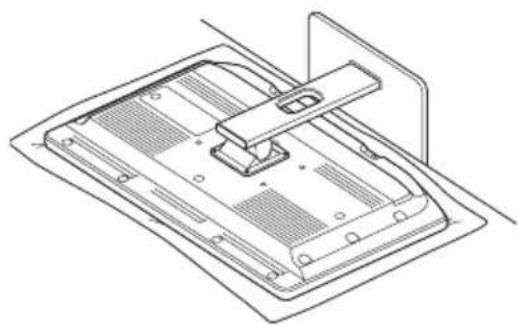

1 Pange monitor esiküljega pehmele riidele.

2 Eemaldage kruvid, mis hoiavad monitori alust paigal, ja seejärel eemaldage alus.

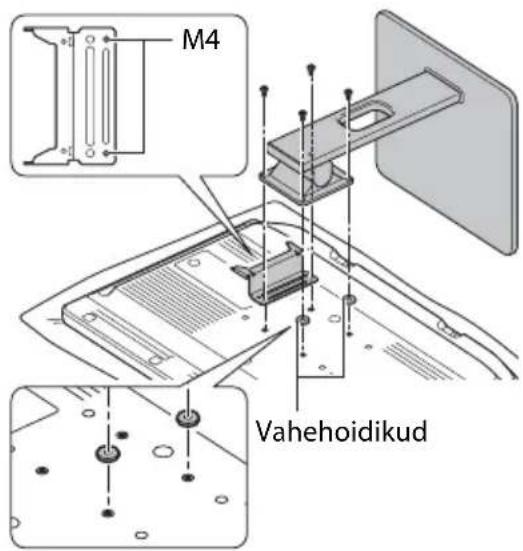

3Joondage monitori kronsteinil olevad M4 kruviavad monitori tagaosas elevate M4 kruviavadega, sisestage vahehoidikud teisel poolel M4 avadesse ja kasutage kruvisid monitori

aluse uuesti monitori külge kinnitamiseks.

Pärast kinnitamist tõstke monitor enne IP-konverteri paigaldamist püstisesse asendisse (lk6).

Komponendi kinnitamine, kui monitori alus on paigaldatud

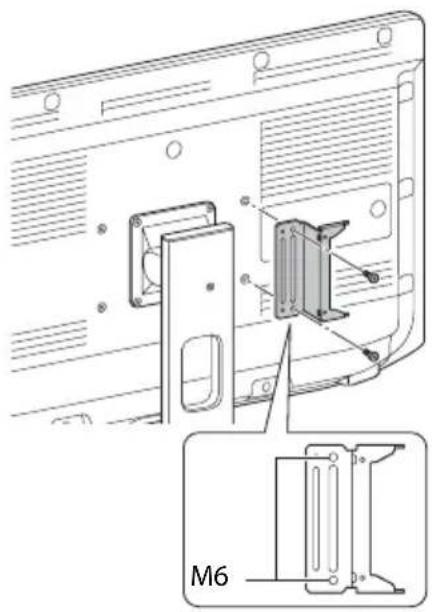

Joondage monitori kronsteinis olevad M6 kruviavad monitori tagaosas asuvate M6 kruviavadega ja kinnitage see kaasasolevate kruvidega (M6×12). Saate monitori kronsteini kinnitada, kui monitori alus on paigaldatud.

IP-konverteri paigaldamine

Ettevaatust

Paigaldage IP-konverter alati nii, et selle esipaneel on suunatud üles ja pesapaneel alla.

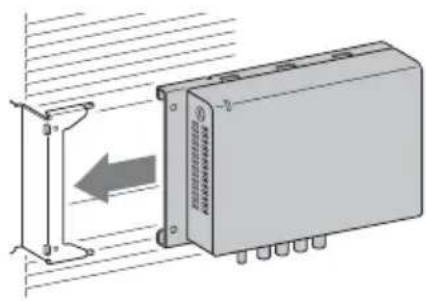

1 Libistage IP-konverter küljelt monitori kronsteinile.

(Komponendi kinnitamine, kui monitori alus on paigaldatud)

Tehnilised andmed

Hoiu- ja transporditingimused

Temperatuur

$$ - 2 0 ^ {\circ} \mathrm{Ckuni} + 6 0 ^ {\circ} \mathrm{C} $$

Niiskus

20% kuni 90% (kondensatsioon

ei ole lubatud)

Rõhk

700 hPa kuni 1060 hPa

Mõõtmed

IP-konverteri kronstein

Ligikaudu 194 × 123 × 10 mm

$$ (\mathrm{L} \times \mathrm{K} \times \mathrm{S}) $$

Monitori kronstein

Ligikaudu 80 × 120 × 39 mm

(L× K× S),2mm (paksus)

Mõlema kronsteini kombinatsioon

Ligikaudu 233 × 123 × 41 mm

Mõlema kronsteini kombinatsioon

Ligikaudu 285 g

Vahehoidik

Ligikaudu 2 g

Kaasasolevad tarvikud

Kasutusjuhend (1)

M4×8 kruvid (2)

M6×12 kruvid (2)

Kujundust ja tehnilisi andmeid võidakse ette teatamata muuta.

Märkused

- Enne kasutamist kontrollige alati, kas seade töötab korralikult. SONY EI VASTUTA MIS TAHES KAHJUDE EEST, SEALHULGAS, KUID MITTE AINULT, EI HÜVITA EGA KOMPENSEERI KAOTATUD VÕI VÕIMALIKKU SAAMATA JÄÄNUD TULU, MIS ON TINGITUD SEADME RIKKEST VÕI MIS TAHES MUUST ASJAOLUST, EI SEADME GARANTIIPERIOODI VÄLTEL EGA PÄRAST SEDA.

- SONY EI VÔTA VASTUTUST SELLE SEADME KASUTAJATE VÕI KOLMANDATE OSAPOOLTE ESITATUD NÕUETE EEST.

- SONY EI VASTUTA MIS TAHES ANTUD SEADMEGA SEOTUD TEENUSE OSUTAMISE LÕPETAMISE VÕI KATKESTAMISE EEST, SÖLTUMATA SELLISE TEGUVIISI PÕHJUSTEST.
