BRUKSANVISNING NUA-BK10 SONY

Dette symbol angiver producenten og vises ud for producentens navn og adresse.

Se monitorens og IP-

Understøttede monitorer

Opbevarings- og transportforhold

Temperatur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { til } + 6 0 ^ {\circ} \mathrm{C} $$

Luftfugtighed

Medfølgende tilbehør

Les bruksanvisningen nøye før du bruker enheten og ta vare på den for fremtidig bruk.

Symboler på produktene

Sikkerhetssymbol

Følg advarslene i bruksanvisningen for deler på enheten hvor dette symbolet finnes.

MERK Bakgrunnsfarge: Blå Symbol: Hvit

Dette symbolet indikerer produsenten og er plassert ved siden av produsentens navn og adresse.

Dette symbolet angir EU-representanten og er plassert ved siden av EU-representantens navn og adresse.

Dette symbolet indikerer serienummeret.

Dette symbolet indikerer versjonen på det medfølgende dokumentet.

Dette symbolet indikerer produksjonsdatoen.

Temperatur ved lagring og transport

Dette symbolet indikerer akseptabelt temperaturområde for lagrings- og transportmiljøer.

Fuktighet ved lagring og transport

Dette symbolet indikerer akseptabelt fuktighetsområde for lagrings- og transportmiljøer.

Lufttrykk ved lagring og transport

Dette symbolet indikerer akseptabelt område for lufttrykk for lagrings- og transportmiljøer.

Forsiktig

Med tanke på forholdsregler og annen informasjon om bruk av dette produktet, henviser vi til Bruksanvisning for skjerm og IP-omformer.

Forsiktig

Ved installasjon må du opprettholde en klaring på minst 4 cm rundt IP-omformeren samt den klaringen som er angitt for hver enkelt enhet for å sikre tilstrekkelig ventilasjon og enkel tilgang for service.

Forsiktighetsregler ved bruk

ADVARSEL

Skjermer som støttes

Denne enheten er designet spesielt for bruk med skjermer i LMD-X310-serien. Enheten må ikke installeres på andre skjermer enn de som angis ovenfor fordi det kan føre til røykutvikling, brann, elektromagnetisk interferens osv.

ADVARSEL

Bruk av strømskinner er forbudt

Hvis man bruker en strømskinne kan det forekomme økning av lekkasjestrøm på grunn av brudd i strømskinnens jordingsleder, hvilket kan føre til elektrisk støt. Du må ikke koble verken skjerm eller IP-omformer til en strømskinne.

Installasjon av flere enheter

Du må ikke bruke enheten til å installere flere IP-omformere på én skjerm fordi det kan føre til at enheten faller i gulvet og til feil på enheten.

Orientering

IP-omformeren skal alltid installeres slik at enhetens frontpanel vender opp og kontaktpanelet ned.

Vedlikehold

- Rengjør enhetens overflater med isopropylalkohol med en konsentrasjon på

- For smuss som sitter fast, tørk av med en klut som er lett fuktet med et mildt vaskemiddel, og rengjør deretter med den tidligere nevnte kjemiske rengjøringsmetoden. Ikke bruk benzen, tynner, sure rengjøringsmidler, alkaliske rengjøringsmidler, slipende rengjøringsmidler, kjemisk behandlede kluter eller andre sterke løsemidler til rengjøring eller desinfisering av enheten, fordi det kan skade enhetens overflate.

Kondensering

Hvis enheten raskt bringes fra et kaldt til et varmt sted, eller hvis omgivelsestemperaturen plutselig stiger, kan det danne seg fuktighet på ytre overflater. Dette er kjent som kondensering. Hvis kondensering inntreffer, vent til kondenseringen går bort før enheten brukes. Bruk av enheten mens kondensering er til stede kan skade andre tilkoblede enheter.

Enhetens komponenter

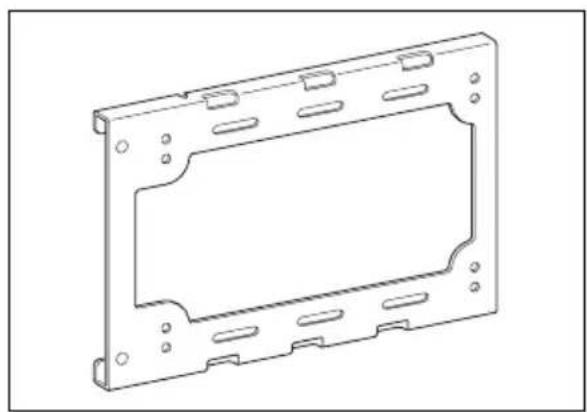

IPC-brakett

Fest denne til bunnen av IP-omformeren.

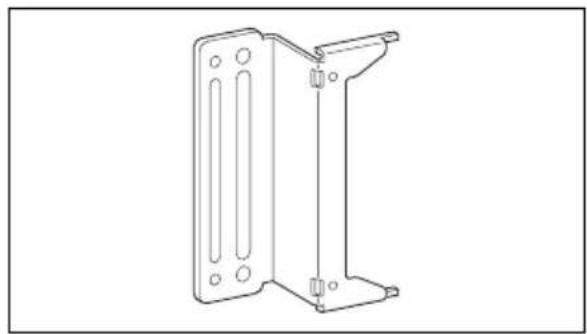

Fest denne til skjermen.

Bruk disse når du fester enheten til skjermen ved hjelp av et skjermstativ.

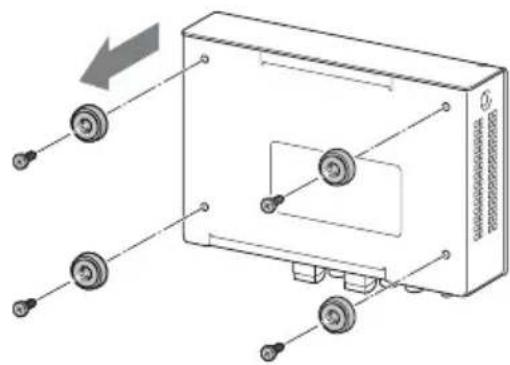

1 Fjern skruene som fester føttene (4) i bunnen av IP-omformeren og fjern føttene.

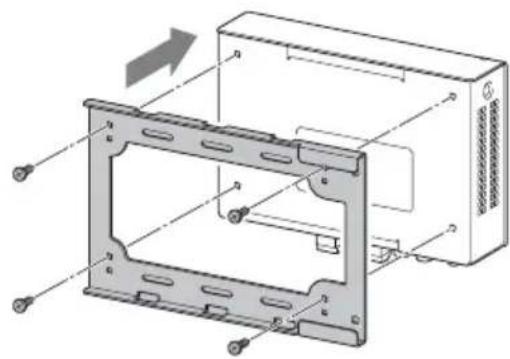

2 Bruk skruene som er fjernet i trinn 1 til å feste IPC-braketten til IP-omformeren.

Ved montering på skjermen, fest IPC-braketten på IP-omformeren med frontpanelet på IP-omformeren vendt oppover og kontaktpanelet vendt nedover.

Feste skjermbraketten

Fest braketten på en av følgende måter.
- Bruk skjermstativet til å feste enheten
- Fest enheten med skjermstativet på plass

Forsiktig

Selv om hullene for VESA- monteringsskruene på enten venstre eller høyre side av skjermens bakside kan brukes, er det ikke mulig å bruke begge sider samtidig for å montere flere IP- omformere.

Bruke skjermstativet til å feste enheten

Fjern skjermstativet og bruk det til å feste skjermbraketten mellom stativet og skjermen.

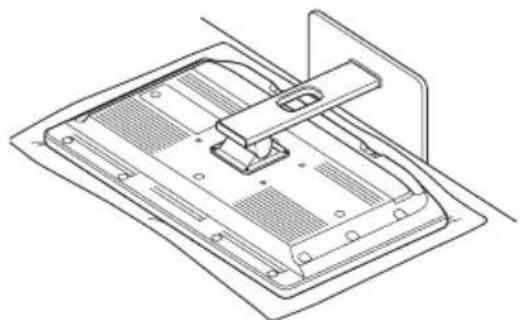

1 Legg skjermen med forsiden ned på et mykt tøystykke.

2 Fjern skruene som fester skjermstativet og fjern skjermstativet.

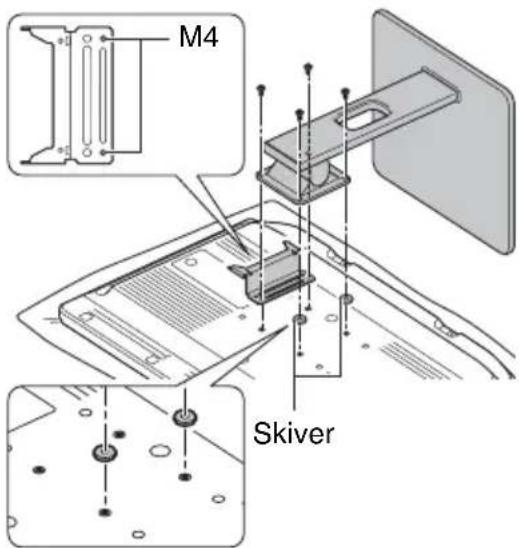

3 Rett inn M4-skruehullene på skjermbraketten med M4-skruehullene bak på skjermen, plasser skivene i M4-hullene på den andre siden, og bruk skruene til å feste skjermstativet på skjermen igjen.

M4 Skiver

Etter montering skal skjermen plasseres oppreist igjen før montering av IP-omformeren (side6).

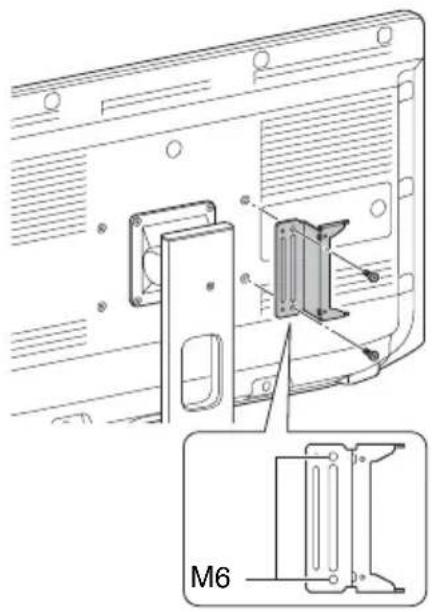

Feste enheten med skjermstativet på plass

Rett inn M6-skruehullene på skjermbraketten med M6-skruehullene bak på skjermen, og fest den med de medfølgende skruene (M6×12). Du kan ikke feste skjermbraketten med skjermstativet på plass.

M6

Montere IP-omformeren

Forsiktig

IP-omformeren skal alltid installeres slik at enhetens frontpanel vender opp og kontaktpanelet ned.

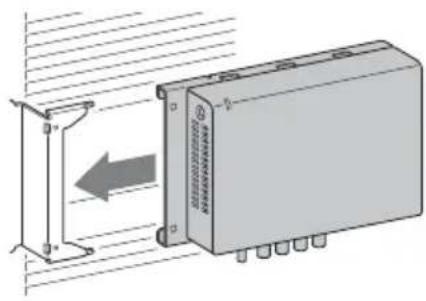

1 Skyv IP-omformeren inn på skjerbraketten fra siden.

(Når enheten festes med skjermstativet på plass)

Spesifikasjoner

Lagrings- og transportbetingelser

Temperatur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { til } + 6 0 ^ {\circ} \mathrm{C} $$

Fuktighet

$$ 20 \% \text{til} 90 \% \text{(ingen} $$

$$ \text { kondensering tillatt) } $$

Trykk

$$ 7 0 0 \mathrm{hPa} \text { t i l } 1 0 6 0 \mathrm{hPa} $$

Mål IPC-brakett

$$ \text { C i r k a } 1 9 4 \times 1 2 3 \times 1 0 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{D}) $$

Skjermbrakett

$$ \text { C i r k a } 8 0 \times 1 2 0 \times 3 9 \mathrm{mm} $$

$$ (B \times H \times D), 2 m m (t y k k e l s e) $$

Kombinasjon av begge braketter

$$ \text { C i r k a } 2 3 3 \times 1 2 3 \times 4 1 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{D}, \text { uten utstikkende } $$

$$ \text { d e l e r }) $$

Skiver

$$ \text { C i r k a } \phi 1 5 \mathrm{mm} (\text { d i a m e t e r }), $$

$$ 2 \mathrm{mm} (\text { t y k k e l s e }) $$

Vekt IPC-brakett

$$ \mathrm{Cirka} 1 3 0 \mathrm{g} $$

Skjermbrakett

$$ \text { C i r k a } 1 5 0 \mathrm{g} $$

Kombinasjon av begge braketter

$$ \mathrm{Cirka} 2 8 5 \mathrm{g} $$

Skive

$$ \mathrm{Cirka} 2 \mathrm{g} $$

Tilbehør som følger med

$$ \text { Bruksanvisning } (1) $$

$$ \mathrm{M} 4 \times 8 \text { s k r u e r } (2) $$

$$ \mathrm{M} 6 \times 1 2 \text { s k r u e r } (2) $$

$$ \text { Europe (Informasjon for } $$

$$ \text { kundene i Europa) } (1) $$

Design og spesifikasjoner kan endres uten forutgående varsel.

Merk

- Kontroller alltid at enheten virker som den skal før bruk. SONY VIL IKKE VÄRE ANSVARLIG FOR SKADER AV NOE SLAG INKLUDERT, MEN IKKE BEGRENSET TIL, ERSTATNING ELLER TILBAKEBETALING PÅ GRUNN AV TAP AV EKSISTERENDE ELLER FREMTIDIG FORTJENESTE SOM SKYLDES SVIKT AV DENNE ENHETEN, ENTEN UNDER GARANTIPERIODEN ELLER ETTER AT GARANTIEN HAR UTL∅PT, ELLER FOR UANSETT ANNEN ÅRSAK.

- SONY VIL IKKE VÄRE ANSVARLIG FOR KRAV AV NOE SLAG, FREMSATT AV BRUKERE AV ENHETEN ELLER FREMSATT AV TREDJEPARTER.

- SONY VIL IKKE VÄRE ANSVARLIG FOR AVSLUTNING ELLER AVBRUDD I NOEN TJENESTE SOM ER RELATERT TIL DENNE ENHETEN SOM MÅTTE OPPSTÅ PÅ GRUNN AV NOEN SOM HELST OMSTENDIGHET.
