NUA-BK10 - Elektronikus kiegészítő SONY - Ingyenes használati útmutató

Termék típusa	IP átalakító rögzítő konzol
Márka	Sony
Modell	NUA-BK10
Monitor kompatibilitás	LMD-X310 sorozat
IPC tartó méretei	Körülbelül 194 x 123 x 10 mm (Sz x Ma x Mé)
Monitor tartó méretei	Körülbelül 80 x 120 x 39 mm (Sz x Ma x Mé), vastagság 2 mm
Együttes méretei	Körülbelül 233 x 123 x 41 mm (Sz x Ma x Mé, kiálló részek nélkül)
IPC tartó tömege	Körülbelül 130 g
Monitor tartó tömege	Körülbelül 150 g
Teljes tömeg	Körülbelül 285 g (együttes)
Anyag	Nem meghatározott (valószínűleg fém és műanyag)
Szín	Nem meghatározott (valószínűleg fekete)
Fő funkció	IP átalakító rögzítése kompatibilis monitorra
Szerelési mód	Monitor talapzaton keresztül vagy közvetlen rögzítés (M4 vagy M6 csavarokkal)
Tartozékok	M4x8 csavar (2 db), M6x12 csavar (2 db), használati utasítás, európai ügyfél-információ
Tárolási hőmérséklet	-20°C és +60°C között
Tárolási páratartalom	20% és 90% között (lecsapódás nélkül)
Tárolási nyomás	700 hPa és 1060 hPa között
Javasolt tisztítás	Izopropil-alkohol 50-70% v/v vagy etanol 76,9-81,4% v/v
Használati óvintézkedések	Ne használja más monitorokkal; kerülje a hosszabbító elosztókat; hagyjon 4 cm-es helyet az IP átalakító körül
Garancia	Korlátozott Sony garancia (feltételekért látogasson el a weboldalra)
Származási ország	Nem meghatározott

Gyakran ismételt kérdések - NUA-BK10 SONY

Mely monitorokkal kompatibilis a NUA-BK10?

A NUA-BK10 kifejezetten a Sony LMD-X310 sorozatú monitorokhoz készült. Ne szerelje más monitorokra a füst, tűz vagy elektromágneses interferencia kockázatának elkerülése érdekében.

Hogyan kell felszerelni a tartót a monitorra?

Két módszer: 1) A monitor talapzatának használata: távolítsa el a talapzatot, rögzítse a monitor tartóját a monitor és a talapzat közé a mellékelt csavarokkal. 2) A talapzattal együtt: rögzítse a tartót közvetlenül a monitor hátulján lévő M6 lyukakba. Részletes lépésekért olvassa el a kézikönyvet.

Milyen csavarokat használjon a szereléshez?

A készlet két M4×8 csavart (az IPC tartó rögzítéséhez az IP átalakítóhoz) és két M6×12 csavart (a monitor tartó rögzítéséhez a monitorhoz) tartalmaz. Távtartók is rendelkezésre állnak a talapzatos szerelésekhez.

Hogyan kell tisztítani a NUA-BK10 tartót?

Használjon egy puha ruhát, amelyet izopropil-alkohollal (50-70% v/v) vagy etanollal (76,9-81,4% v/v) nedvesített meg. Makacs szennyeződésekhez először hígított enyhe tisztítószert, majd az alkoholos oldatot használja. Ne használjon benzolt, hígítót, savat, lúgot, súrolószert vagy illékony oldószert.

Mit tegyünk, ha páralecsapódás van a készüléken?

Ha a készülék hideg helyről meleg helyre kerül, páralecsapódás képződhet. Várja meg, amíg eltűnik, mielőtt használná a készüléket, hogy elkerülje a csatlakoztatott eszközök károsodását.

Használhatok hosszabbító elosztót az IP átalakítóval?

Nem, ez tilos. A hosszabbító elosztó növelheti az áramszivárgást és áramütést okozhat. Ne csatlakoztassa sem a monitort, sem az IP átalakítót hosszabbító elosztóhoz.

Mik az ajánlott tárolási körülmények?

Hőmérséklet: -20°C és +60°C között, páratartalom: 20% és 90% között (lecsapódás nélkül), nyomás: 700 hPa és 1060 hPa között.

A NUA-BK10 garanciával érkezik?

Igen, a Sony korlátozott garanciát nyújt. A kanadai ügyfelek a http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty oldalon találhatnak részleteket. Más régiók esetén olvassa el a mellékelt dokumentációt.

Felszerelhetek több IP átalakítót ugyanarra a monitorra?

Nem, ne használja a készüléket több IP átalakító felszerelésére egy monitorra. Ez leesést vagy meghibásodásokat okozhat.

Hogyan kell tájolni az IP átalakítót a szerelés során?

Mindig úgy szerelje fel az IP átalakítót, hogy az előlapja felfelé, a csatlakozópanelje pedig lefelé nézzen.

HASZNÁLATI ÚTMUTATÓ NUA-BK10 SONY

Az egység használatbavétele előtt figyelmesen olvassa el ezt a kézikönyvet és órizze meg utánanézőként.

A termékeken található szimbólumok

Biztonsági figyelmeztető jelzés

Az egység azon alkatrészei esetében, melyeken ez a szimbólum látható, kövesse a használati útmutató előírásait.

MEGJEGYZÉS

Háttérszín: kék Szimbólum: fehér

Ez a szimbólum a gyártót jelöli, és a gyártó neve és címe mellett található.

Ez a jelkép az Európai Közösség képviselőjét jelöli és a képviselő neve és címe mellett látható.

Ez a szimbólum a gyári számot jelöli.

Ez a szimbólum a kísérő dokumentum verzióját jelöli.

Ez a szimbólum a gyártási dátumot jelöli.

Tárolási és szállítási hőmérséklet

Ez a szimbólum a tárolás és szállítás során megengedett hőmérséklettartományt jelöli.

Tárolási és szállítási légnedvesség

Ez a szimbólum a tárolás és szállítás során megengedett légnedvességtartományt jelöli.

Tárolási és szállítási légnyomás

Ez a szimbólum a tárolás és szállítás során megengedett légnyomástartományt jelöli.

Figyelem

A készülék és tartozékainak kidobásakor az illető ország vagy térség hatályos törvényeinek, illetve az illető kórház környezetvédelmi előírásainak megfelelően járjon el.

Figyelem

További információkért és figyelmeztetésekért a termék használatára vonatkozóan olvassa el a monitor és az IP konverter Használati útmutatóját.

Figyelem

Telepítés közben hagyjon legalább 4 cm szabad helyet az IP konverter körül és az egyes eszközökre megadott nagyságú helyet a megfelelő szellőzés és a szervizelési hozzáférés biztosítása céljából.

A használattal kapcsolatos figyelmeztetések

FIGYELMEZTETÉS

Támogatott monitorok

A termék kifejezetten LMD-X310 sorozatú monitorokhoz készült. Ne szerelje más típusú monitorra, mert ez füstölést, tüzet, elektromágneses zavart stb. okozhat.

FIGYELMEZTETÉS

Hosszabbító használatának tilalma

Hosszabbító használata esetén a hosszabbító védőföld vezetékének megszakadása miatt megnőhet a szivárgóáram, amely áramütést okozhat. Se a monitort, se az IP konvertert ne táplálja hosszabbítóról.

Több konverter telepítése

Ne használja a terméket egy monitorra több IP konverter felszerelésére, mert leeshetnek és elromolhatnak.

Tájolás

Az IP konvertert mindig úgy szerelje fel, hogy előlapja felfelé, csatlakozós oldala pedig lefelé nézzen.

Karbantartás

- A termék felületét tisztítsa 50 – 70 térfogat/térfogat százalékos izopropil

alkohollal vagy 76,9 – 81,4 térfogat/ térfogat százalékos etilalkohollal.

- A makacs szennyeződéseket vízzel higított semleges kémhatású tisztítószerrel megnedvesített puha kendővel távolítsa el, majd tisztítsa meg az előző vegyi tisztítási módszer használatával. Ne tisztítsa vagy fertőtlenítse a terméket benzinnel, benzollal, hígítóval, savas tisztítószerekkel, lúgos tisztítószerekkel, súrolószerekkel, vegyi anyaggal impregnált tisztítókendővel vagy más illó oldószerrel, mert ez károsíthatja a termék felületét.

A páralecsapódásról

Ha a terméket hideg helyról hirtelen melegre viszik, vagy ha a környezet hőmérséklete hirtelen megnő, kicsapódhat a légnedvesség a termék külső felületén. Ezt idegen szóval kondenzáci ó nak hívjuk. Ilyen esetekben addig ne használja a terméket, amíg a kicsapódott nedvesség el nem párolgott. Ha a terméket kicsapódott nedvesség jelenlétében használják, károsodhatnak a más csatlakozó készülékek.

A termék részei

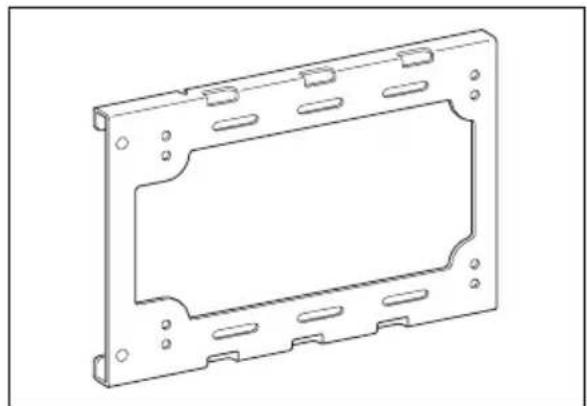

IPC keret

Az IPC keretet az IP konverter aljához erősítse.

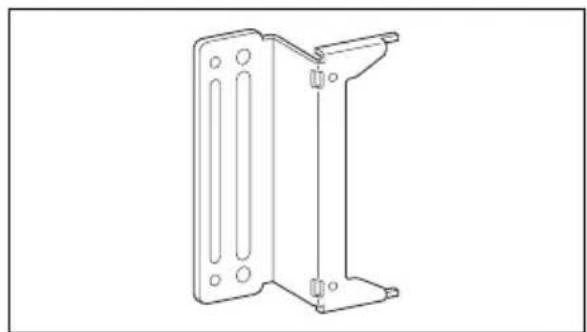

A monitorkeretet a monitorhoz erősítse.

Akkor használja őket, ha a monitorállvány használatával erősíti a terméket a monitorhoz.

Az IPC keret felszerelése

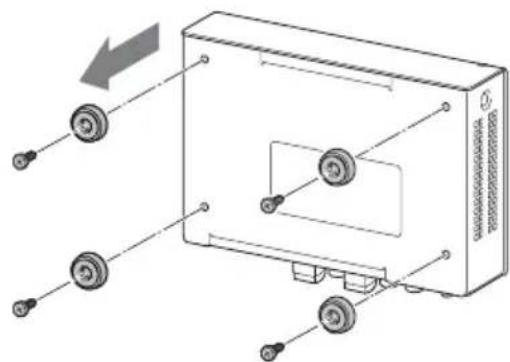

1 Csavarja ki az IP konverter aljából a lábakat (4) rögzítő csavarokat és vegye le a lábakat.

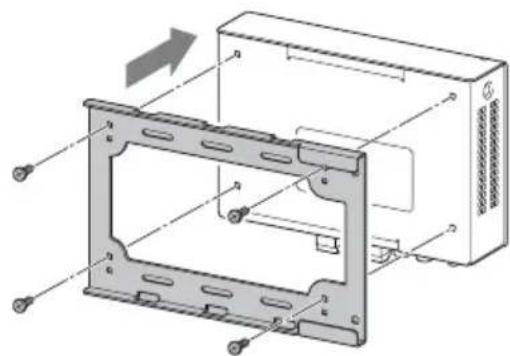

2 Az 1. lépésben kivett csavarokkal erősítse az IPC keretet az IP konverterhez.

Monitorra erősítésekor az IPC keretet úgy erősítse az IP konverterre, hogy az IP konverter kezelőpanelje felfelé, csatlakozós oldala pedig lefelé nézzen.

A monitorkeret felszerelése

A monitorkeretet a következő módszerek egyikével szerelje fel.

• Erősítse a monitorkeretet a monitorállvány és a monitor közé
• Erősítse a monitorkeretet a monitorállvány mellé

Figyelem

Bár a monitor hátoldalán a bal és jobb oldalon is találhatók VESA felerősítőfuratok, a két oldalra egyidejűleg nem szabad IP konvertereket erősíteni.

A monitorkeret felerősítése a monitorállvány és a monitor közé

Szerelje le a monitorállványt és erősítse a monitorkeretet az állvány és a monitor közé.

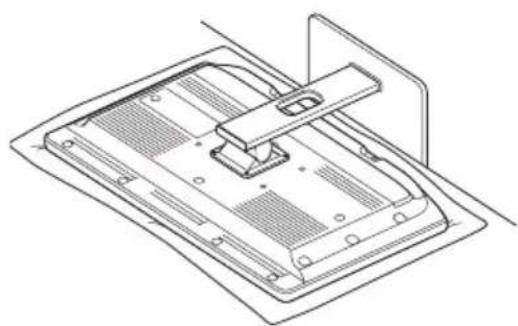

1 Helyezze a monitort fejjel lefelé egy puha textiliára.

2Csavarja ki a monitorállványt rögzítő csavarokat és vegye le a monitorállványt.

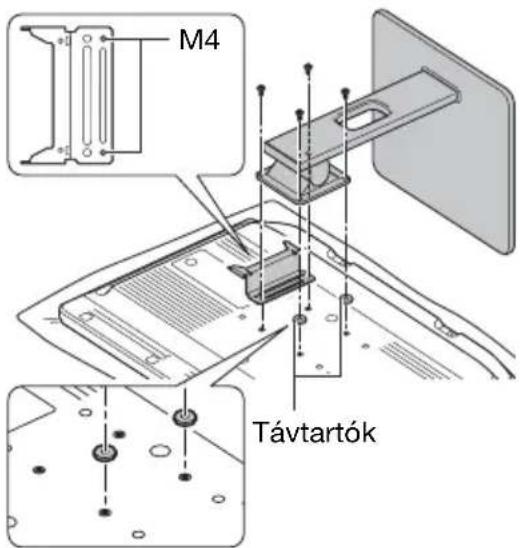

3 Igazítsa a monitorkeret M4-es csavarfuratait a monitor hátoldalán található M4-es csavarfuratokhoz, helyezze a távtartókat az M4-es furatokba a másik oldalon, és a csavarokkal szerelje vissza a monitorállványt a monitorra.

A monitorkeret felerősítése után állítsa a talpára a monitort, mielőtt ráhelyezi az IP konvertert (6.oldal).

A monitorkeret felerősítése a monitorállvány mellé

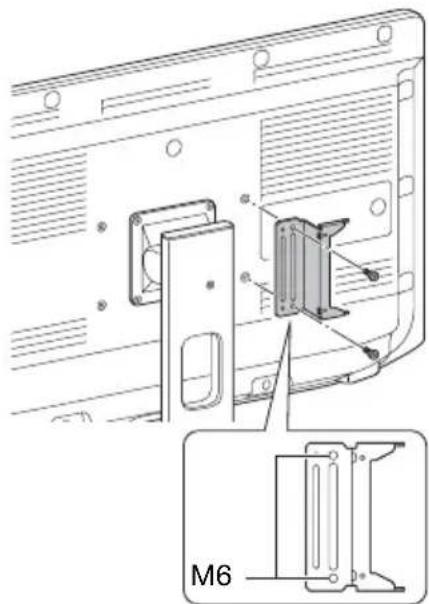

Igazítsa a monitorkeret M6-os csavarfuratait a monitor hátoldalán található M6-os csavarfuratokhoz és rögzítse a termékhez adott csavarokkal (M6×12). A monitorkeretet monitorállvány leszerelése nélkül is felerősítheti.

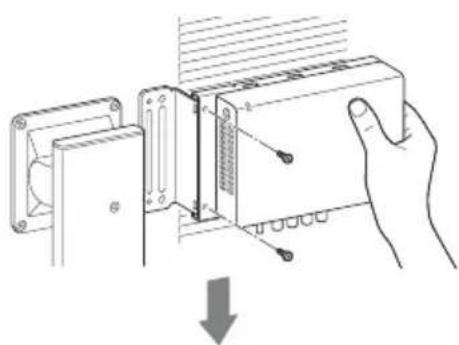

Az IP konverter felerősítése

Figyelem

Az IP konvertert mindig úgy szerelje fel, hogy elólapja felfelé, csatlakozós oldala pedig lefelé nézzen.

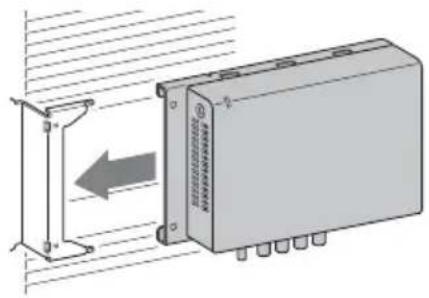

1 Oldalról csúsztassa a monitorkeretre az IP konvertert.

2 Rögzítse az IPC keretet a mellékelt csavarokkal (M4×8), közben a kezével tartva a keretet, hogy el ne mozduljon.

(A monitorkeretnek a monitorállvány mellé szerelésekor)

Műszaki adatok

Tárolási és szállítási feltételek

Hőmérséklet

$$ - 2 0 ^ {\circ} \mathrm{C} - + 6 0 ^ {\circ} \mathrm{C} $$

Páratartalom

20% – 90% (nem keletkezhet kicsapódás)

Nyomás

700 hPa - 1 060 hPa

Méretek

IPC keret

$$ \mathrm{Kb.} 1 9 4 \times 1 2 3 \times 1 0 \mathrm{mm} $$

(szélesség × magasság × mélység)

Monitorkeret

Kb. 80 × 120 × 39 mm

(szélesség × magasság ×

mélység), 2 mm (vastagság)

Két keret együttes használata

Kb. 233 × 123 × 41 mm

(szélesség × magasság ×

mélység, a kiálló részek nélkül)

Távtartók

Kb. φ15 mm (átmérő), 2 mm (vastagság)

Tömeg

IPC keret

Kb. 130 g

Monitorkeret

Kb. 150 g

Két keret együttes használata

Kb. 285 g

Távtartó

Kb. 2 g

Alaptartozékok

Használati útmutató (1)

M4×8-as csavar (2)

M6×12-es csavar (2)

in Europe (Információ

európai ügyfelek számára)

(1)

Fenntartjuk a kivitel és a müszaki adatok előzetes értesítés nélküli változtatásának a jogát.

Megjegyzések

- Használat előtt mindig ellenőrizze, hogy az egység megfelelően működik-e. A SONY NEM VÁLLAL FELELŐSSÉGET SEMMILYEN KÁRESEMÉNYÉRT, TÖBBEK KÖZÖTT, DE NEM KIZÁRÓLAGOS JELLEGGEL NEM VÁLLAL SEMMILYEN KOMPENZÁCIÓT VAGY VISSZATÉRÍTÉST SEMMI OLYAN JELENLEGI VAGY JÖVŐBENI PROFITVESZTÉSÉRT, AMELYET A KÉSZÜLÉK HIBÁJA OKOZOTT A JÓTÁLLÁSI IDŐ LEJÁRTA ELŐTT VAGY AZUTÁN, VAGY VALAMILYEN ETTÓL FÜGGETLEN OKBÓL KÖVETKEZETT BE.

- A SONY NEM VÁLLAL FELELŐSSÉGET A KÉSZÜLÉK FELHASZNÁLÓI VAGY EGY HARMADIK FÉL ÁLTAL BENYÚJTOTT BÁRMELY KÁRTÉRÍTÉSI IGÉNYÉRT.

• A SONY NEM VÁLLAL FELELŐSSÉGET A KÉSZÜLÉKHEZ KAPCSOLÓDÓ SZOLGÁLTATÁSOK BÁRMILYEN KÖRÜLMÉNYBÓL EREDÓ MEGSZAKADÁSÁÉRT VAGY MEGSZÜNTETÉSÉÉRT.
