MANUAL DE UTILIZARE NUA-BK10 SONY

Înainte de punerea în funcțiune a unității, vă rugăm să citiți cu atenție acest manual și să-l păstrați pentru consultare ulterioară.

Simboluri pe produse

Simbol de avertizare generală

Urmati avertismentele din instrucțiunile de utilizare pentru componentele unității pe care apare acest simbol. NOTĂ Culoare de fundal: albastru Simbol: alb

Acest simbol indică producătorul și apare lângă numele și adresa producătorului.

Acest simbol indică representantul Comunității Europene și se găsește lângă numele și adresa representantului Comunității Europene.

Acest simbol indică numărul de serie.

Acest simbol indică versiunea documentului însoțitor.

Acest simbol indică data de fabricație.

Temperatură de depozitare și transport

Acest simbol indică intervalul acceptabil de temperatură pentru medii de stocare și transport.

Umiditate de depozitare și transport

Acest simbol indică intervalul acceptabil de umiditate pentru medii de stocare și transport.

Presiune de depozitare și transport

Acest simbol indică intervalul acceptabil de presiune atmosferică pentru medii de stocare și transport.

Atentie

La dezafectarea unității sau a accesorilor, este necesar să respectați legile din zona sau țara în care vă aflați și reglementările spitalului în ceea ce privește poluarea mediului.

Atentie

Pentru precauțiile și celelalte informații privind utilizarea acestui produs, consultați Instrucțiunile de utilizare a monitorului și convertorului IP.

Atentie

Pe durata instalării, asigurați un spațiu de cel puțin 4 cm în jurul convertorului IP, precum și spațiul specificat pentru fiecare dispozitiv, în vederea asigurării unei ventilații corespunzătoare și pentru facilitarea accesului pentru service.

Măsuri de precauție la utilizare

AVERTISMENT

Monitoare acceptate

Dispozitivul este proiectat special în vederea utilizării cu monitoarele din seria LMD-X310.

Nu instalați dispozitivul pe alte monitoare decât cele mai de sus, deoarece există risc de fum, incendii, interferențe electromagnetice etc.

AVERTISMENT

Utilizarea prizelor multiple este interzisă

La utilizarea unei prize multiple, pot apărea creșteri ale curenților de scurgere din cauza întreruperii conductorului de protecție prin împământare a privei multiple, care pot duce la șocuri electrice. Nu conectați monitorul și convertorul IP la o priză multiplă.

Instalări multiple

Nu utilizați unitatea pentru a instala mai multe convertoare IP pe un monitor, deoarece, în acest caz, pot apărea căderi și defectiuni ale dispozitivului.

Orientare

Instalați întotdeauna convertorul IP cu panoul frontal orientat în sus, respectiv panoul cu conectori îndreptat în jos.

Întreținere

• Curățați suprafața dispozitivului utilizând alcool izopropilic cu o concentrație volumică de la 50% la 70% sau etanol cu o concentrație volumică de la 76,9% la 81,4%.
• În cazul murdăriei persistente, ștergeți utilizând o lavetă moale de curățare, ușor umezită cu un detergent slab, diluat în apă, apoi curățați utilizând metoda de curățare chimică prezentată anterior. Nu utilizați benzen, diluanți, soluții de curățare acide, soluții de curățare bazice, agenti de curățare abrazivi, lavete tratate chimic sau alți solventi volatili pentru curățarea sau dezinfectarea dispozitivului, deoarece astfel se poate deteriora suprafața dispozitivului.

Condens

Dacă dispozitivul este mutat brusc dintro locație cu temperatură scăzută întruna cu temperatură ridicată sau dacă temperatura ambiantă crește brusc, se poate forma umiditate pe suprafața exterioroară a dispozitivului. Aceasta este cunoscută sub numele de condens. În cazul apariției condensului, așteptați dispariția acestuia înainte de utilizarea dispozitivului. Utilizarea dispozitivului atunci când este prezent condensul poate afecta celelalte dispozitive conectate.

Componentele dispozitivului

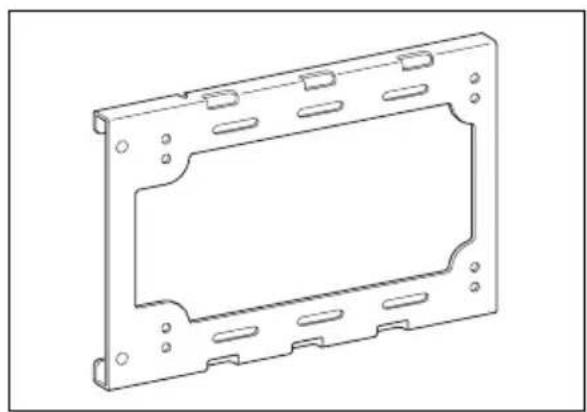

Consolă IPC

Se montează la baza convertorului IP.

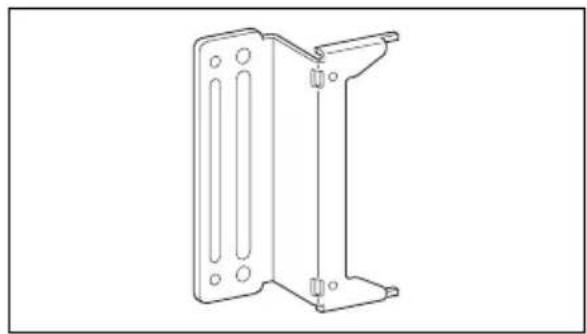

Se montează la monitor.

Se utilizează la fixarea dispozitivului pe monitor cu ajutorul suportului monitorului.

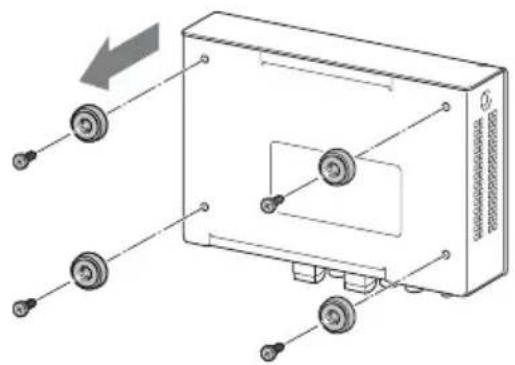

1 Scoateți şuruburile care fixează picioarele (4) la baza convertorului IP și îndepăratați picioarele.

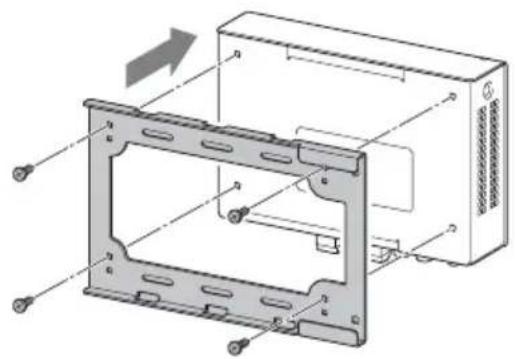

2 Utilizați şuruburile demontate la pasul 1 pentru fixarea consolei IPC pe convertorul IP.

La montarea monitorului, fixați consola IPC pe convertorul IP, cu panoul frontal al convertorului IP orientat în sus, respectiv cu panoul cu conectori orientat în jos.

Montarea consolei monitorului

Montați consola utilizând una dintre următoarele metode.

• Utilizați suportul monitorului pentru fixarea dispozitivului
• Montați dispozitivul cu suportul de monitor fixat

Atentie

Deși se pot utiliza orificiile de şurub ale suportului VESA, situate în stânga sau în dreapta părții din spate a monitorului, nu se pot utiliza ambele laturi simultan pentru montarea mai multor convertoare IP.

Pentru a utiliza suportul monitorului pentru fixarea dispozitivului

Demontați suportul monitorului și asigurați-l pentru a fixa consola monitorului între acesta și monitor.

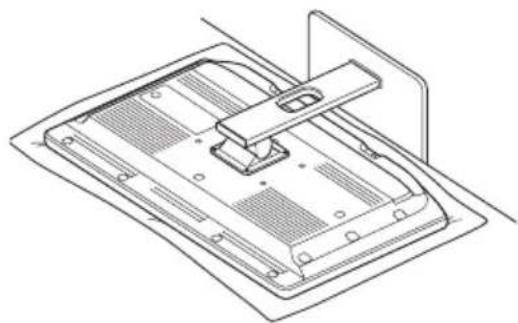

1 Amplasați monitorul cu fața în jos, pe o lavetă moale.

2Demontați şuruburile care fixează suportul monitorului și îndepărtați suportul monitorului.

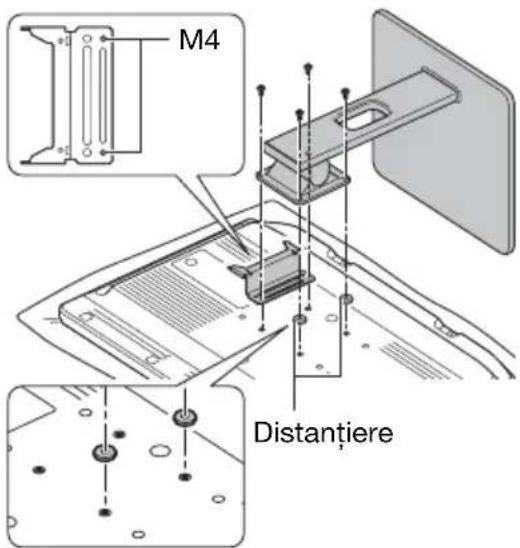

3 Aliniați orificiile de şurub M4 de pe consola monitorului cu orificiile similare M4 din partea din spate a monitorului, introduceți distanțierele în orificiile M4 de pe cealaltă parte și utilizați şuruburile pentru a fixa din nou suportul monitorului pe monitor.

M4 Distanțiere

După montare, așezați monitorul în poziție verticală înainte de montarea convertorului IP (pagina6).

Pentru montarea dispozitivului cu suportul de monitor fixat

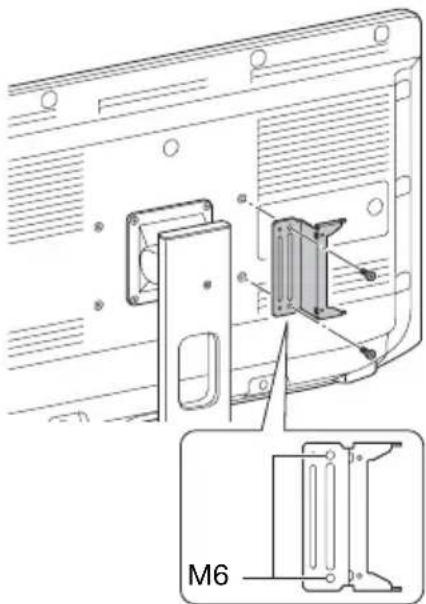

Aliniați orificiile de şurub M6 de pe consola monitorului cu orificiile similare M6 de pe partea din spate a monitorului și fixați suportul cu şuruburile furnizate (M6×12). Puteți monta consola monitorului cu suportul de monitor montat.

M6

Montarea convertorului IP

Atentie

Instalați întotdeauna convertorul IP cu panoul frontal orientat în sus, respectiv panoul cu conectori îndreptat în jos.

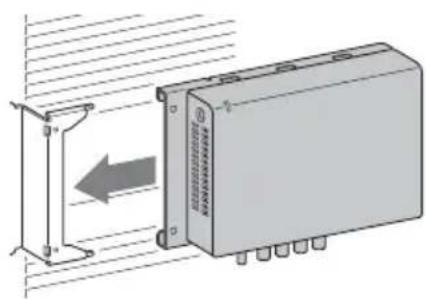

1 Glisați convertorul IP pe consola monitorului din lateral.

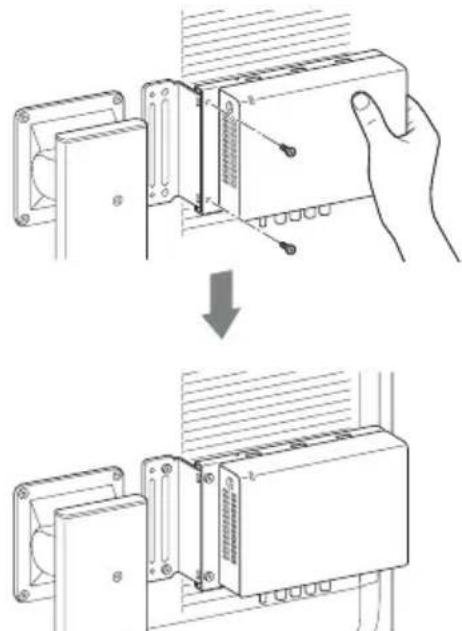

2 Fixați consola IPC cu şuruburile furnizate (M4×8), ținând de suport pentru a-l sprijini.

(La montarea dispozitivului cu suportul de monitor fixat)

Specificații

Condiții de depozitare și transport

Temperatură

$$ - 2 0 ^ {\circ} \mathrm{Cla} + 6 0 ^ {\circ} \mathrm{C} $$

Umiditate

20% la 90% (nu este permis condensul)

Presiune

700 hPa la 1.060 hPa

Dimensiuni

Consolă IPC

Aprox. 194 × 123 × 10 mm

$$ (L \times h \times 1) $$

Consolă monitor

Aprox. 80 × 120 × 39 mm

(L × h × 1), 2 ~mm (grosime)

Combinatie între cele două console

Aprox. 233 × 123 × 41 mm

Combinatie între cele două console

Aprox. 285 g

Distanțier

Aprox. 2 g

Accesorii furnizate

Instrucțiuni de utilizare (1)

Şuruburi M4×8 (2)

Şuruburi M6×12 (2)

in Europe (Informații pentru

clientii din Europa) (1)

Structura și specificațiile se pot modifica fără notificare.

Note

- Verificați întotdeauna înainte de utilizare dacă unitatea funcționează corect. SONY NU VA FI RĂSPUNZĂTOARE PENTRU NICIUN FEL DE PAGUBE INCLUSIV, DAR FĂRĂ A SE LIMITA LA, COMPENSAȚII SAU RAMBURSĂRI CA URMARE A PIERDERII PROFITURILOR PREZENTE SAU VIITOARE CAUZATE DE DEFECTAREA ACESTEI UNITĂȚI, ÎN TIMPUL PERIOADEI DE GARANȚIE, DUPĂ EXPIRAREA GARANȚIEI SAU PENTRU ORICE ALT MOTIV.

- SONY NU VA FI RĂSPUNZĂTOARE PENTRU NICIUN FEL DE RECLAMAȚII FĂCUTE DE UTILIZATORII ACESTEI UNITĂȚI SAU DE TERTI.

- SONY NU VA FI RĂSPUNZĂTOARE PENTRU ÎNCHEIEREA SAU ÎNTRERUPEREA NICIUNUI SERVICIU LEGAT DE ACEASTĂ UNITATE, CAUZATE DE CIRCUMSTANTE DE ORICE FEL.
