NUA-BK10 - Elektronický doplnok SONY - Bezplatný návod na obsluhu

Typ produktu	Montážny držiak pre IP konvertor
Značka	Sony
Model	NUA-BK10
Kompatibilita monitorov	Serie LMD-X310
Rozmery držiaka IPC	Približne 194 x 123 x 10 mm (D x V x H)
Rozmery držiaka monitora	Približne 80 x 120 x 39 mm (D x V x H), hrúbka 2 mm
Rozmery celku	Približne 233 x 123 x 41 mm (D x V x H, bez výstupkov)
Hmotnosť držiaka IPC	Približne 130 g
Hmotnosť držiaka monitora	Približne 150 g
Celková hmotnosť	Približne 285 g (celok)
Materiál	Nešpecifikovaný (pravdepodobne kov a plast)
Farba	Nešpecifikovaná (pravdepodobne čierna)
Hlavná funkcia	Upevnenie IP konvertora na kompatibilný monitor
Spôsob montáže	Cez podstavec monitora alebo priame upevnenie (skrutky M4 alebo M6)
Dodávané príslušenstvo	Skrutky M4x8 (2 ks), skrutky M6x12 (2 ks), návod na použitie, informácie pre zákazníkov v Európe
Skladovacia teplota	-20°C až +60°C
Skladovacia vlhkosť	20% až 90% (bez kondenzácie)
Skladovací tlak	700 hPa až 1060 hPa
Odporúčané čistenie	Izopropylalkohol 50-70% obj./obj. alebo etanol 76,9-81,4% obj./obj.
Bezpečnostné opatrenia	Nepoužívať s inými monitormi; vyhnúť sa predlžovacím káblom; udržiavať priestor 4 cm okolo IP konvertora
Záruka	Obmedzená záruka Sony (pozri web pre podmienky)
Krajina pôvodu	Nešpecifikované

Často kladené otázky - NUA-BK10 SONY

S ktorými monitormi je NUA-BK10 kompatibilný?

NUA-BK10 je navrhnutý špeciálne pre monitory série Sony LMD-X310. Neinštalujte ho na iné monitory, aby ste predišli riziku dymu, požiaru alebo elektromagnetickému rušeniu.

Ako nainštalovať držiak na monitor?

Dve metódy: 1) Použite podstavec monitora: odstráňte podstavec, pripevnite držiak monitora medzi monitor a podstavec pomocou dodaných skrutiek. 2) S pripojeným podstavcom: pripevnite držiak priamo na otvory M6 na zadnej strane monitora. Podrobné kroky nájdete v príručke.

Aké skrutky použiť na montáž?

Súprava obsahuje dve skrutky M4×8 (na upevnenie držiaka IPC na IP konvertor) a dve skrutky M6×12 (na upevnenie držiaka monitora na monitor). Súčasťou balenia sú aj dištančné podložky pre montáž s podstavcom.

Ako čistiť držiak NUA-BK10?

Použite mäkkú handričku navlhčenú izopropylalkoholom (50% až 70% obj./obj.) alebo etanolom (76,9% až 81,4% obj./obj.). Na odolné nečistoty najprv použite zriedený jemný čistiaci prostriedok a potom alkoholový roztok. Nepoužívajte benzén, riedidlo, kyselinu, zásadu, abrazívne prostriedky ani prchavé rozpúšťadlá.

Čo robiť v prípade kondenzácie na zariadení?

Ak sa zariadenie presunie z chladného do teplého prostredia, môže dôjsť ku kondenzácii. Počkajte, kým kondenzácia zmizne, pred použitím zariadenia, aby ste predišli poškodeniu pripojených zariadení.

Môžem použiť predlžovací kábel s rozbočovačom s IP konvertorom?

Nie, je to zakázané. Predlžovací kábel s rozbočovačom môže zvýšiť zvodové prúdy a spôsobiť úraz elektrickým prúdom. Nepripájajte monitor ani IP konvertor na predlžovací kábel s rozbočovačom.

Aké sú odporúčané podmienky skladovania?

Teplota: -20°C až +60°C, vlhkosť: 20% až 90% (bez kondenzácie), tlak: 700 hPa až 1060 hPa.

Je NUA-BK10 dodávaný so zárukou?

Áno, Sony poskytuje obmedzenú záruku. Pre zákazníkov v Kanade navštívte http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty pre podrobnosti. Pre ostatné regióny si pozrite priloženú dokumentáciu.

Môžem namontovať viacero IP konvertorov na jeden monitor?

Nie, nepoužívajte zariadenie na inštaláciu viacerých IP konvertorov na jeden monitor. Mohlo by to spôsobiť pády alebo poruchy.

Ako orientovať IP konvertor pri montáži?

Vždy inštalujte IP konvertor s predným panelom nahor a panelom konektorov nadol.

NÁVOD NA OBSLUHU NUA-BK10 SONY

Než začnete prístroj používať, prečítajte si pozorne túto príručku a uschovajte si ju pre budúcu potrebu.

Symboly na produkte

Bezpečnostná značka

Dodržiavajte upozornenia v návode na obsluhu súčastí zariadenia, na ktorých sa tento symbol nachádza. POZNÁMKA

Farba pozadia:

Modrá

Symbol: Biela

Tento symbol označuje zástupcu Európskeho spoločenstva a objavuje sa vedla názvu a adresy zástupcu Európskeho spoločenstva.

Tento symbol označuje verziu sprievodného dokumentu.

Tento symbol označuje prijateľný rozsah teplôt prostredia na skladovanie a prepravu.

Skladovacia a prepravná vlhkost'

Tento symbol označuje prijateľný rozsah vlhkosti prostredia na skladovanie a prepravu.

Tento symbol označuje prijateľný rozsah atmosférického tlaku prostredia na skladovanie a prepravu.

Upozornenie

Pri likvidácii zariadenia alebo príslušenstva je potrebné dodržiavať zákony príslušnej oblasti alebo krajiny a nariadenia príslušnej nemocnice o znečistení životného prostredia.

Upozornenie

Upozornenia a bližšie informácie o používaní tohto produktu nájdete v Návode na obsluhu monitora a IP konvertora.

Upozornenie

Pri inštalácii ponechajte priestor najmenej 4 cm okolo IP konvertora a priestor potrebný pre každé zariadenie pre zaistenie správneho vetrania a ľahkého prístupu pre údržbu.

Opatrenia pre používanie

VAROVANIE

Zariadenie je špeciálne navrhnuté na použitie s monitormi série LMD-X310. Neinštalujte zariadenie na iné než vyššie uvedené monitory, pretože by mohlo dôjsť k vzniku dymu, požiaru, elektromagnetickému rušeniu atp.

VAROVANIE

Pri použití predlžovacieho kábla môže dôjsť k zvýšeniu zvodových prúdov v dôsledku prerušenia napájania uzemneným vodičom predlžovacieho kábla, čo môže viest k úrazu elektrickým prúdom. Nepripájajte monitor alebo IP konvertor na predlžovací kábel.

Multiinštalácie

Nepoužívajte zariadenie na inštaláciu viacerých IP konvertorov na monitor, pretože by mohlo dôjst k pádom a znefunkčneniu zariadenia.

Orientácia

Vždy inštalujte IP konvertor s predným panelom smerom nahor a pripojovacím panelom smerom nadol.

Údržba

• Na čistenie povrchu tohto prístroja použite izopropylalkohol s koncentráciou 50% až 70% v/v alebo etanol s koncentráciou 76,9% až 81,4% v/v.
• Zaschnuté nečistoty poutierajte mäkkou čistiacou handričkou navlhčenou v slabom čistiacom prostriedku zriedenom vodou a vyčistite pomocou predchádzajúcej metódy chemického čistenia. Nepoužívajte benzén, riedidlá, kyslé čistiace roztoky, alkalické čistiace roztoky, abrazívne čistiace prostriedky, chemicky ošetrené utierky, ani iné prchavé rozpúštadlá.

Kondenzácia

Ak sa prístroj náhle presunie z chladného do teplého prostredia, alebo ak okolitá teplota náhle stúpne, na vonkajšom povrchu prístroja sa môže tvorit vlhkost. Tento jav sa nazýva kondenzácia. Ak dôjde ku kondenzácii, počkajte, kým kondenzácia nezmizne. Používanie prístroja, ak je prítomná kondenzácia, môže spôsobit poškodenie iných pripojených zariadení.

Súčasti zariadenia

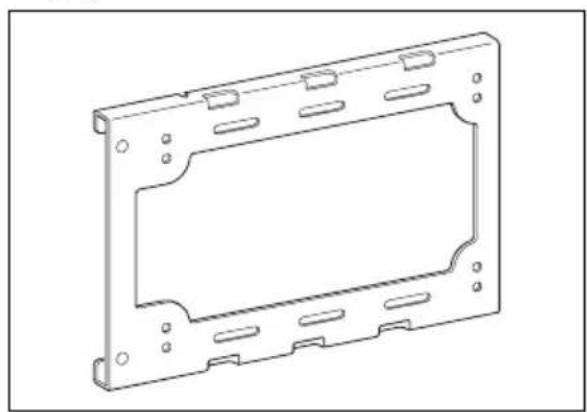

IPC držiak

Pripojte ho na dolnú časť IP konvertora.

Dištančné vložky (2)

Použite ich pri upevňovaní zariadenia na monitor s podstavcom.

Pripojenie IPC držiaka

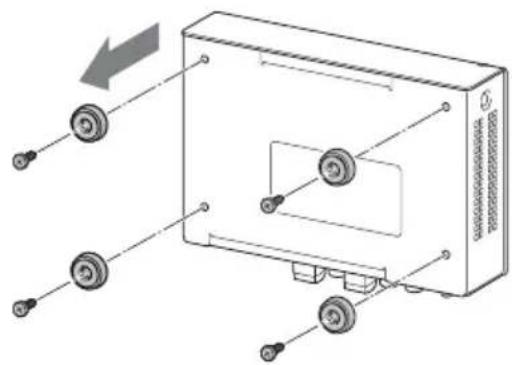

1 Odstráňte skrutky upevňujúce nohy (4) v dolnej časti IP konvertora a odstráňte nohy.

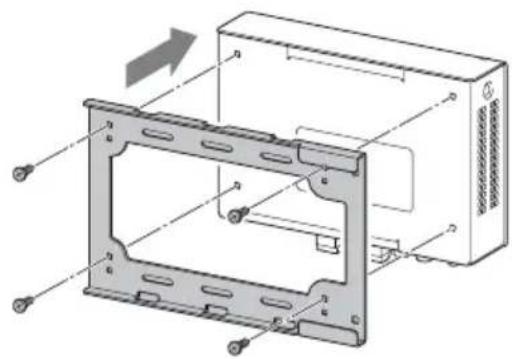

2 Upevnite IPC držiak na IP konvertor pomocou skrutiek odstránených v kroku 1.

Pri montáži na monitor pripojte IPC držiak na IP konvertor s predným panelom IP konvertora smerom nahor a pripojovacím panelom smerom nadol.

Pripojte držiak jedným z nasledujúcich spôsobov.

• Použite podstavec monitora na pripevnenie zariadenia
• Pripevnite zariadenie s pripojeným podstavcom monitora

Upozornenie

Hoci možno použiť uchytenia VESA na ľavej alebo pravej zadnej strane monitora, obe strany nemožno použiť súčasne na pripevnenie viacerých IP konvertorov.

Použitie podstavca monitora na pripevnenie zariadenia

Odoberte stojan monitora a použite ho na upevnenie držiaku monitora medzi ním a monitorom.

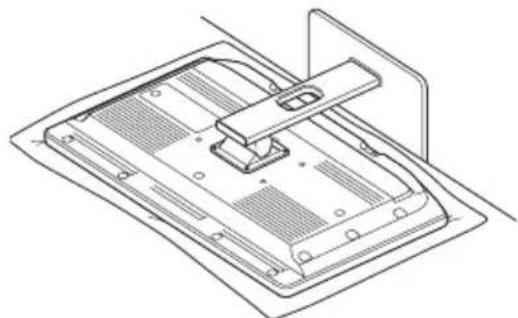

1 Položte monitor obrazovkou dole na mäkkú podložku.

2 Odstráňte skrutky, ktoré zaistujú stojan monitora, a vyberte stojan monitora.

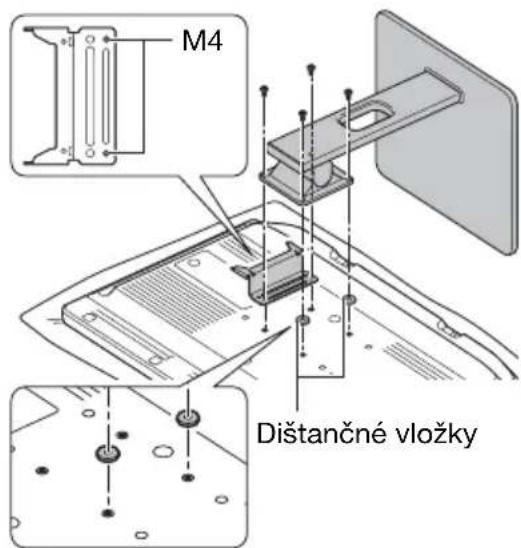

3 Zarovnajte otvory pre skrutky M4 na držiaku monitora s otvormi pre skrutky M4 na zadnej strane monitora, vložte dištančné vložky do otvorov M4 na druhej strane a pomocou skrutiek upevnite

podstavec monitora spät na monitor.

Po pripojení položte monitor do zvislej polohy ešte pred montážou IP konvertora (strana6).

Pripevnenie zariadenia s pripojeným podstavcom monitora

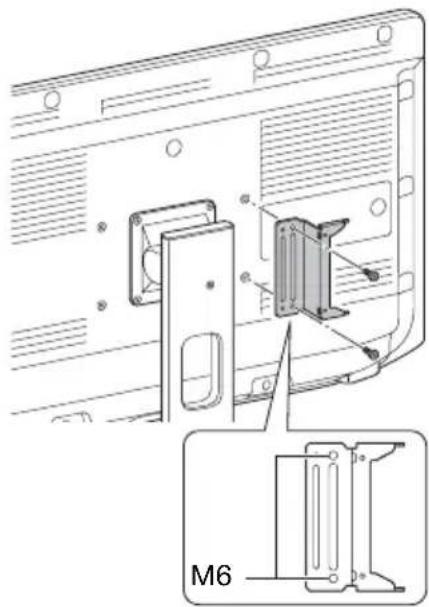

Zarovnajte otvory pre skrutky M6 na držiaku monitora s otvormi pre skrutky M6 na zadnej strane monitora a zaistite dodanými skrutkami (M6×12). Môžete pripojit držiak monitora na pripojený stojan monitora.

Montáž IP konvertora

Upozornenie

Vždy inštalujte IP konvertor s predným panelom smerom nahor a pripojovacím panelom smerom nadol.

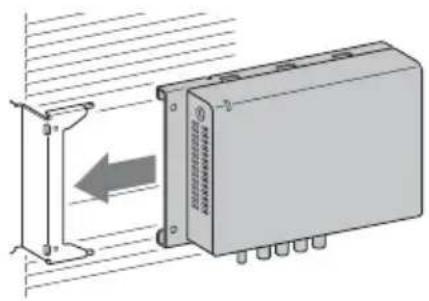

1 Zboku nasuňte IP konvertor na držiak monitora.

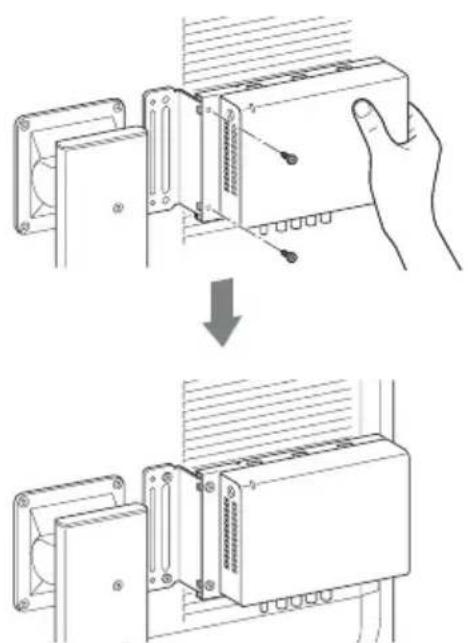

2 Zaistite IPC držiak pomocou dodaných skrutiek (M4×8), pričom pridržiavajte držiak.

(Pri pripevňovaní zariadenia s pripojeným podstavcom monitora)

Technické parametre

Podmienky pri skladovaní a preprave

Teplota -20^ až +60 ^

Vlhkosť 20% až 90% (nie je povolená žiadna kondenzácia)

Tlak 700 hPa až 1 060 hPa

Rozmery

IPC držiak Pribl. 194 × 123 × 10 mm (š × v × h)

Držiak monitora Pribl. 80 × 120 × 39 mm (š × v × h), 2 mm (hrúbka)

Kombinácia oboch držiakov Pribl. 233 × 123 × 41 mm (š × v × h, bez výstupkov)

Dištančné vložky Pribl. φ15 mm (priemer), 2 mm (hrúbka)

Hmotnost

IPC držiak Pribl. 130 g

Držiak monitora Pribl. 150 g

Kombinácia oboch držiakov Pribl. 285 g

Dištančná vložka Pribl. 2 g

Dodané príslušenstvo Návod na obsluhu (1) Skrutky M4×8 (2) Skrutky M6×12 (2) Information for Customers in Europe (Informácia pre zákazníkov v Európe) (1)

Dizajn a technické údaje podliehajú zmenám bez predchádzajúceho upozornenia.

Poznámky

- Pred použitím vždy skontrolujte, či zariadenie správne pracuje. SPOLOČNOST SONY NEZODPOVEDÁ ZA ŠKODY AKÉHOKOLVEK DRUHU, VRÁTANE A BEZ OBMEDZENIA, ODŠKODNENIA ALEBO VRÁTENIA PEŇAZÍ NA ÚČET Z DÔVODU STRATY SÚČASNÉHO ALEBO BUDÚCEHO ZISKU KVÓLI PORUCHE TOHTO PRÍSTROJA A TO BUĎ V OBDOBÍ ZÁRUČNEJ LEHOTY ALEBO PO JEJ UPLYNUTÍ ALEBO Z AKÉHOKOLVEK INÉHO DÔVODU.

- SPOLOČNOSTSONY NEZODPOVEDÁ ZA ŽIADNE NÁROKY VZNESENÉ POUŽÍVATELMI TOHTO ZARIADENIA ANI TRETÍMI STRANAMI. - SPOLOČNOSTSONY NEZODPOVEDÁ ZA UKONČENIE ANI PRERUŠENIE POSKYTOVANIA ŽIADNYCH SLUŽIEB SÚVISIACICH S TÝMTO ZARIADENÍM, KTORÉ MÔŽE BYŤ SPÓSOBENÉ AKÝMIKOLVEK OKOLNOSTAMI.
