BEDIENUNGSANLEITUNG NUA-BK10 SONY

Bitte lesen Sie dieses Handbuch vor der Benutzung des Geräts sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Symbole auf den Produkten

Sicherheitssymbol

Beachten Sie die in der Gebrauchsanweisung enthaltenen Warnhinweise für die Teile des Geräts, auf denen sich ein solches Symbol Aufkleber befindet.

HINWEISHintergrundfarbe: Blau Symbol: Weiß

Mit diesem Symbol wird der Hersteller angegeben, unde es erscheint neben dem Namen und der Anschrift des Herstellers.

Dieses Symbol gibt den Vertreter der Europäischen Gemeinschaft an und wird neben dem Namen und der Anschrift des Vertreters der Europäischen Gemeinschaft angezeigt.

Dieses Symbol kennzeichnet die Seriennummer.

Dieses Symbol kennzeichnet die Version des begleitenden Dokuments.

Dieses Symbol kennzeichnet das Baujahr.

Lager- und Transporttemperatur

Dieses Symbol kennzeichnet den zulässigen Temperaturbereich bei Lagerung und Transport.

Lager- und Transportluftfeuchte

Dieses Symbol kennzeichnet den zulässigen Luftfeuchtebereich bei Lagerung und Transport.

Lager- und Transportluftdruck

Dieses Symbol kennzeichnet den zulässigen Luftdruckbereich bei Lagerung und Transport.

Vorsicht

Beachten Sie bei der Entsorgung des Geräts bzw. des Zubehörs die gesetzlichen Vorschriften des jeweiligen Landes oder der Region und die Vorschriften im betreffenden Krankenhaus zum Umweltschutz.

Vorsicht

Sicherheitshinweise und weitere Informationen zur Verwendung des Produkts entnehmen Sie der Gebrauchsanweisung des Monitors und des IP-Konverters.

Vorsicht

Belassen Sie bei der Installation einen Freiraum von mindestens 4 cm rund um den IP-Konverter sowie den für jedes Gerät angegebenen Freiraum für eine ordnungsgemäße Belüftung und Zugänglichkeit zu Wartungszwecken.

Vorsichtsmaß- nahmen bei der Verwendung

WARNUNG

Unterstützte Monitore

Die Einheit ist speziell für die Verwendung mit Monitoren der Serie LMD-X310 konstruiert. Installieren Sie die Einheit nicht an anderen Monitoren. Andernfalls können Rauchentwicklung, Brände, elektromagnetische Störungen usw. verursacht werden.

WARNUNG

Verwendung von Mehrfachsteckdosen untersagt

Bei Verwendung von Mehrfachsteckdosen kann durch Unterbrechung des Schutzleiters der Fehlerstrom ansteigen. Dies kann zu elektrischen Schlägen führen. Schließen Sie weder Monitor noch IP-Konverter über eine Mehrfachsteckdose an.

Mehrfachinstallationen

Benutzen Sie das Gerät nicht um mehrere IP-Konverter an einem Monitor zu installieren. Andernfalls können Geräte herunterfallen oder Fehlfunktionen verursacht werden.

Ausrichtung

Installieren Sie den IP-Konverter stets mit der Vorderseite nach oben und dem Anschlussfeld nach unten weisend.

Wartung

• Verwenden Sie zum Reinigen der Geräteoberfläche Isopropanol mit einer Konzentration von 50% bis 70% vol. oder Ethanol mit einer Konzentration von 76,9% bis 81,4% vol.
• Hartnäckige Verunreinigungen wischen Sie mit einem weichen Tuch ab, das leicht mit einem milden Reinigungsmittel angefeuchtet ist. Reinigen Sie dann wie oben beschrieben chemisch nach. Verwenden Sie zum Reinigen oder Desinfizieren der Einheit nicht Benzin, Verdünner, saure oder alkalische Reiniger, chemisch behandelte Tücher oder andere flüchtige Lösemittel. Andernfalls kann die Oberfläche der Einheit beschädigt werden.

Kondensation

Wenn die Einheit aus einer kalten Umgebung in einen warmen Raum gebracht wird oder die Umgebungstemperatur schnell ansteigt, kann sich auf der Oberfläche der Einheit Feuchtigkeit ansammeln (Kondensation). Warten Sie in diesem Fall, bis die Kondensation verdunstet ist, ehe Sie die Einheit verwenden. Die Verwendung der Einheit bei gebildetem Kondenswasser kann zu Beschädigungen von verbundenen Geräten führen.

Komponenten der Einheit

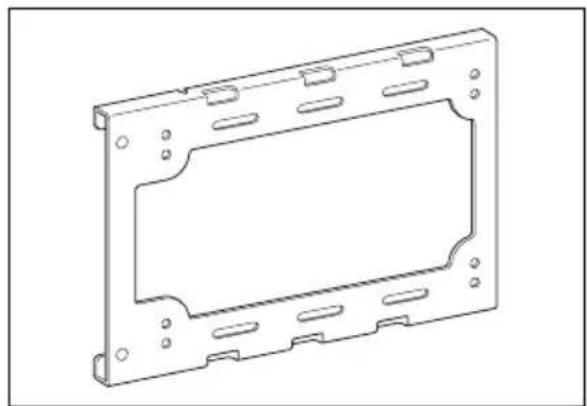

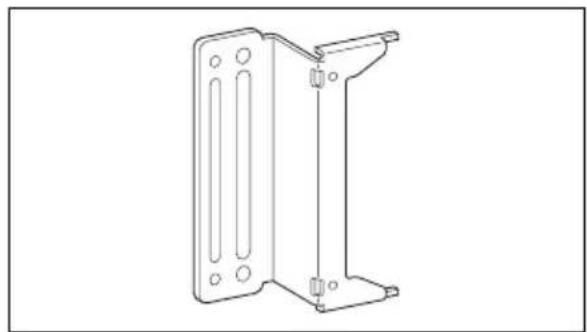

IPC-Halterung

Bringen Sie diese an der Unterseite des IP-Konverters an.

Bringen Sie diesen am Monitor an.

Verwenden Sie diese zum Sichern der Einheit am Monitor mithilfe des Monitorfußes.

Anbringen der IPC-Halterung

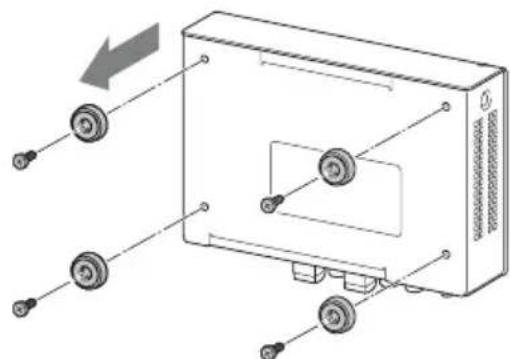

1 Entfernen Sie die Schrauben, mit denen die vier Füße an der Unterseite des IP-Konverters angebracht sind, und entfernen Sie die Füße.

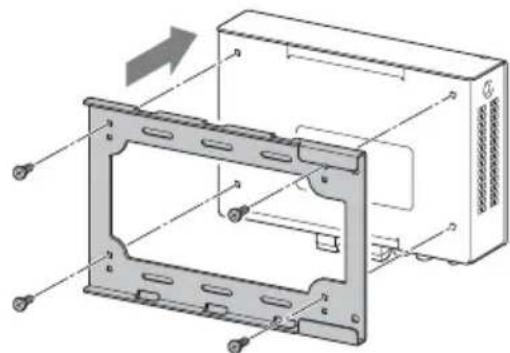

2 Bringen Sie die IPC-Halterung mit den in Schritt 1 entfernten Schrauben am IP-Konverter an.

Bringen Sie bei der Montage am Monitor die IPC-Halterung am IP-Konverter an. Dabei muss die Vorderseite des IP-Konverters nach oben und das Anschlussfeld nach unten weisen.

Anbringen des Monitorwinkels

Bringen Sie den Winkel auf eine der folgenden Methoden an.

• Monitorfuß zum Anbringen der Einheit verwenden
- Einheit bei bereits angebrachtem Monitorfuß anbringen

Vorsicht

Es können grundsätzlich die Bohrungen für die VESA-Montage entweder rechts oder links auf der Rückseite des Monitors verwendet werden. Es können jedoch nicht beide Seiten gleichzeitig zur Montage mehrerer IP-Konverter verwendet werden.

So verwenden Sie den Monitorfuß zum Anbringen der Einheit

Entfernen Sie den Monitorfuß, und bringen Sie den Monitorwinkel zwischen Monitorfuß und Monitor an.

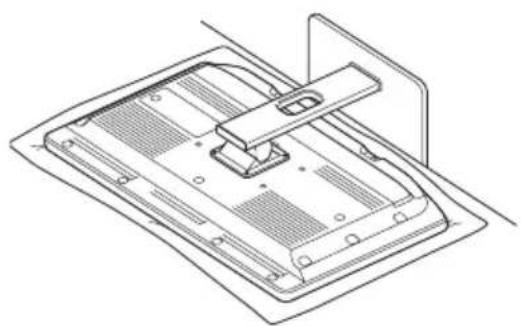

1 Legen Sie den Monitor mit seiner Vorderseite nach unten weisend auf ein weiches Tuch.

2 Entfernen Sie die Montageschrauben des Monitorfußes, und entfernen Sie den Monitorfuß.

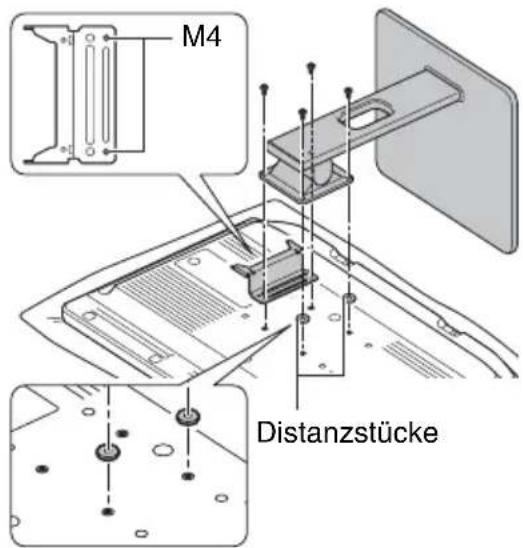

3 Richten Sie die M4-Bohrungen im Monitorwinkel auf die M4-Bohrungen an der Rückseite des Monitors aus,

setzen Sie die Distanzstücke in die M4-Bohrungen auf der anderen Seite ein, und montieren Sie den Monitorfuß wieder mit Schrauben am Monitor.

M4 Distanzstücke

Stellen Sie nach der Montage den Monitor aufrecht hin, bevor Sie den IP-Konverter anbringen (Seite6).

So bringen Sie die Einheit bei bereits angebrachtem Monitorfuß an

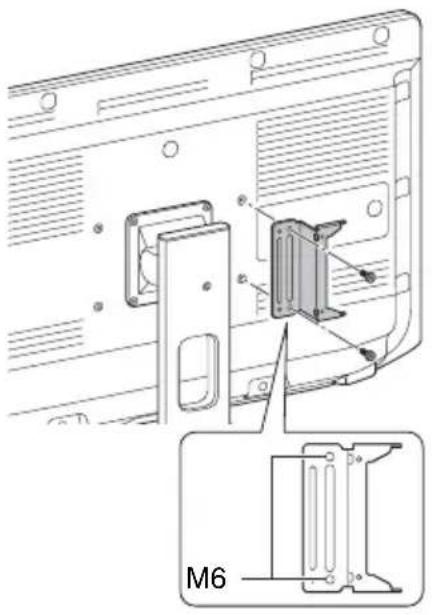

Richten Sie die M6-Bohrungen im Monitorwinkel auf die M6-Bohrungen an der Rückseite des Monitors aus, und bringen Sie den Winkel mit den mitgelieferten Schrauben (M6×12) an. Sie können den Monitorwinkel bei angebrachtem Monitorfuß montieren.

M6

Montage des IP-Konverters

Vorsicht

Installieren Sie den IP-Konverter stets mit der Vorderseite nach oben und dem Anschlussfeld nach unten weisend.

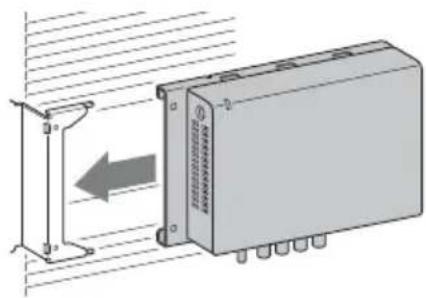

1 Schieben Sie den IP-Konverter seitlich auf den Monitorwinkel.

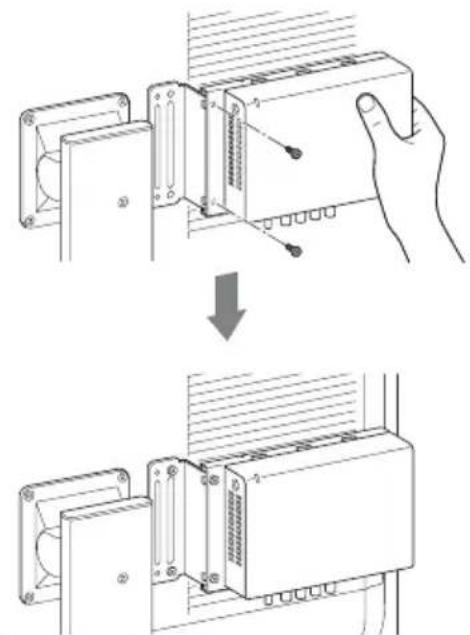

2 Stützen Sie die IPC-Halterung und sichern Sie sie mit den mitgelieferten Schrauben (M4×8).

(Beim Anbringen der Einheit bei bereits angebrachtem Monitorfuß)

Technische Daten

Lager- und Transportbedingungen

Temperatur

$$ - 2 0 ^ {\circ} \mathrm{C} \text { bis } + 6 0 ^ {\circ} \mathrm{C} $$

Luftfeuchte

$$ 20\% \text{bis} 90\% (\text{Kondensation} $$

$$ \text { nicht zulässig) } $$

Druck

$$ 7 0 0 \mathrm{hPa} \text { bis } 1. 0 6 0 \mathrm{hPa} $$

Abmessungen

IPC-Halterung

$$ \mathrm{ca.} 1 9 4 \times 1 2 3 \times 1 0 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{T}) $$

Monitorwinkel

$$ \mathrm{ca.} 8 0 \times 1 2 0 \times 3 9 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{T}), 2 \mathrm{mm} (\text { Stärke }) $$

Kombination beider Halterungen/

Winkel

$$ \mathrm{ca.} 2 3 3 \times 1 2 3 \times 4 1 \mathrm{mm} $$

$$ (\mathrm{B} \times \mathrm{H} \times \mathrm{T}, \text { a u s g e n o m m e n } $$

$$ \text { hervorstehende Teile) } $$

Distanzstücke

$$ \text { ca. } \phi 1 5 \mathrm{mm} (\text { Durchmesser }), $$

$$ 2 \mathrm{mm} (\text { Stärke }) $$

Gewicht

IPC-Halterung

ca. 130 g

Monitorwinkel

ca. 150 g

Kombination beider Halterungen/

Winkel

ca. 285 g

Distanzstück

ca. 2 g

Mitgeliefertes Zubehör

Gebrauchsanweisung (1)

Schrauben M4×8 (2)

Schrauben M6×12 (2)

Europe (Information für

Kunden in Europa) (1)

Gestaltung und technische Daten können jederzeit ohne Ankündigung geändert werden.

Hinweise

- Bestätigen Sie vor dem Gebrauch immer, dass das Gerät richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON VERLUST VON AKTUELLEN ODER ERWARTETEN PROFITEN DURCH FEHLFUNKTION DIESES GERÄTS ODER AUS JEGLICHEM ANDEREN GRUND, ENTWEDER WÄHREND DER GARANTIEFRIST ODER NACH ABLAUF DER GARANTIEFRIST, ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR ANSPRÜCHE JEDER ART VON DEN BENUTZERN DIESES GERÄTS ODER VON DRITTER SEITE ÜBERNEHMEN.

- SONY KANN KEINE HAFTUNG FÜR DIE BEENDIGUNG ODER EINSTELLUNG VON DIENSTLEISTUNGEN BEZÜGLICH DIESES GERÄTS GLEICH AUS WELCHEM GRUND ÜBERNEHMEN.
