NUA-BK10 - Elektroninis priedas SONY - Nemokama naudojimo instrukcija

Produkto tipas	TV keitiklio tvirtinimo laikiklis
Prekės ženklas	Sony
Modelis	NUA-BK10
Suderinamumas su monitoriais	LMD-X310 serija
IPC laikiklio matmenys	Maždaug 194 x 123 x 10 mm (I x A x G)
Monitoriaus laikiklio matmenys	Maždaug 80 x 120 x 39 mm (I x A x G), storis 2 mm
Bendri matmenys	Maždaug 233 x 123 x 41 mm (I x A x G, be išsikišimų)
IPC laikiklio svoris	Maždaug 130 g
Monitoriaus laikiklio svoris	Maždaug 150 g
Bendras svoris	Maždaug 285 g (komplektas)
Medžiaga	Nenurodyta (tikėtina, metalas ir plastikas)
Spalva	Nenurodyta (tikėtina, juoda)
Pagrindinė funkcija	Pritvirtinti IP keitiklį prie suderinamo monitoriaus
Montavimo būdas	Per monitoriaus stovą arba tiesioginis tvirtinimas (M4 arba M6 varžtai)
Pridedami priedai	M4x8 varžtai (2), M6x12 varžtai (2), naudojimo instrukcijos, klientų informacija Europa
Laikymo temperatūra	-20°C iki +60°C
Laikymo drėgnumas	20% iki 90% (be kondensato)
Laikymo slėgis	700 hPa iki 1060 hPa
Rekomenduojamas valymas	Izopropilo alkoholis 50-70% v/v arba etanolis 76,9-81,4% v/v
Naudojimo atsargumo priemonės	Nenaudoti su kitais monitoriais; vengti ilginimo lizdų; palikti 4 cm tarpą aplink IP keitiklį
Garantija	Ribota Sony garantija (žr. svetainę dėl sąlygų)
Kilmės šalis	Nenurodyta

Dažnai užduodami klausimai - NUA-BK10 SONY

Su kokiais monitoriais suderinamas NUA-BK10?

NUA-BK10 yra specialiai sukurtas Sony LMD-X310 serijos monitoriams. Nemontuokite jo ant kitų monitorių, kad išvengtumėte dūmų, gaisro ar elektromagnetinių trikdžių pavojaus.

Kaip sumontuoti laikiklį ant monitoriaus?

Du būdai: 1) Naudokite monitoriaus stovą: nuimkite stovą, pritvirtinkite monitoriaus laikiklį tarp monitoriaus ir stovo su pateiktais varžtais. 2) Kai stovas pritvirtintas: pritvirtinkite laikiklį tiesiai prie M6 angų monitoriaus gale. Išsamių veiksmų ieškokite vadove.

Kokius varžtus naudoti montuojant?

Komplekte yra du M4×8 varžtai (IPC laikikliui prie IP keitiklio tvirtinti) ir du M6×12 varžtai (monitoriaus laikikliui prie monitoriaus tvirtinti). Taip pat pateikiami tarpikliai montavimui su stovu.

Kaip valyti NUA-BK10 laikiklį?

Naudokite minkštą šluostę, suvilgytą izopropilo alkoholiu (50% iki 70% v/v) arba etanolio (76,9% iki 81,4% v/v). Dėl sunkiai įveikiamų nešvarumų pirmiausia naudokite atskiestą švelnų ploviklį, tada alkoholio tirpalą. Nenaudokite benzeno, skiediklio, rūgšties, šarmo, abrazyvinių medžiagų ar lakiojo tirpiklio.

Ką daryti, jei ant prietaiso susidaro kondensatas?

Jei prietaisas iš šaltos vietos perkeliamas į šiltą, gali susidaryti kondensatas. Prieš naudodami prietaisą palaukite, kol jis išnyks, kad nepažeistumėte prijungtų įrenginių.

Ar galiu naudoti ilginimo lizdą su IP keitikliu?

Ne, tai draudžiama. Ilginimo lizdas gali padidinti srovės nuotėkį ir sukelti elektros smūgį. Nejunkite nei monitoriaus, nei IP keitiklio prie ilginimo lizdo.

Kokios yra rekomenduojamos laikymo sąlygos?

Temperatūra: -20°C iki +60°C, drėgnumas: 20% iki 90% (be kondensato), slėgis: 700 hPa iki 1060 hPa.

Ar NUA-BK10 tiekiamas su garantija?

Taip, Sony suteikia ribotą garantiją. Kanados klientai ieškokite informacijos http://www.sonybiz.ca/pro/lang/en/ca/article/resources-warranty. Kitų regionų klientai remkitės pateikta dokumentacija.

Ar galiu sumontuoti kelis IP keitiklius ant vieno monitoriaus?

Ne, nenaudokite šio prietaiso keliems IP keitikliams ant vieno monitoriaus montuoti. Tai gali sukelti kritimus ar gedimus.

Kaip orientuoti IP keitiklį montavimo metu?

Visada montuokite IP keitiklį, kai jo priekinis skydelis nukreiptas aukštyn, o jungčių skydelis žemyn.

NAUDOJIMO INSTRUKCIJA NUA-BK10 SONY

Prieš naudodamiesi kamera, atidžiai perskaitykite ši vadovą ir pasilikite jį, kad galėtumėte juo pasinaudoti ateityje.

Gaminių simboliai

Saugos ženklas

Vadovaukitės naudojimo instrukcijoje pateikiamais įspėjimais dėl įrenginio dalių, ant kurių yra šis simbolis. PASTABA Fono spalva: mėlyna Simbolis: baltas

Šiuo simboliu žymimas gamintojas ir jis pateikiamas šalia gamintojo pavadinimo ir adreso.

Šiuo simboliu žymimas atstovas Europos Bendrijoje. Simbolis įterpiamas šalia atstovo pavadinimo (vardo ir pavardės) ir adreso.

Šiuo simboliu žymimas serijos numeris.

Šiuo simboliu žymima pridedamo dokumento versija.

Šiuo simboliu žymima pagaminimo data.

Sandėliavimo ir gabenimo temperatūra

Šiuo simboliu žymimas leidžiamos temperatūros diapazonas sandėliuojant ir gabenant.

Šiuo simboliu žymimas leidžiamos drėgnio diapazonas sandėliuojant ir gabenant.

Šiuo simboliu žymimas leidžiamos atmosferinio slėgio diapazonas sandėliuojant ir gabenant.

Dèmesio

Išmesdami prietaisą arba jo priedus, privalote laikytis atitinkamos vietos arba šalies įstatymų ir atitinkamos ligoninės nuostatų dėl aplinkos taršos.

Dèmesio

Įspėjimai ir išsamesnė informacija apie šio gaminio naudojimą pateikta monitoriaus ir IP keitiklio naudojimo instrukcijoje.

Dèmesio

İrengimo metu aplink IP keitikli palikite bent 4 cm tarpą ir tiek vietos, kiek nurodyta kiekvieno irenginio atveju, kad būtų tinkamai vėdinama ir būtų galima lengvai atlikti priežiūrą.

Eksploatavimo ispėjimai

ISPÉJIMAS

Palaikomi monitoriai

Konstrukcinis elementas skirtas naudoti su LMD-X310 serijos monitoriais. Konstrukcinio elemento netvirtinkite prie kitų monitorių, tik prie nurodytų aukščiau. Jei nepaisysite šio nurodymo, gali pasklisti dūmai, kilti gaisras, elektromagnetinių trikdžių ir t. t.

ISPÉJIMAS

Draudžiama naudoti ilgintuvus

Naudojant ilgintuvą, dėl ilgintuvo apsauginio ižeminimo laido nutraukimo gali padidėti srovės nuotėkis, o tai gali sukelti elektros smūgį. Į ilgintuvą nejunkite nei monitoriaus, nei IP keitiklio.

Kelių keitiklių tvirtinimas

Konstrukcinio elemento nenaudokite norėdami prie monitoriaus pritvirtinti kelis IP keitiklius, nes jie gali nukristi ir sutrikti jų darbas.

Padètis

IP keitikli tvirtinkite priekini skydeli nukreipę i viršu, o skydeli su jungtimis – žemyn.

Priežiūra

• Konstrukcinio elemento paviršių valykite 50% – 70% (v/v) koncentracijos izopropilo alkoholiu arba 76,9% – 81,4% (v/v) koncentracijos etanoliu.
• Sunkiai nuvalomus nešvarumus nuvalykite minkšta šluoste ją sudrékinę vandenyje praskiestu švelniu plovikliu, po to nuvalykite taikydami aukščiau aprašytą cheminio valymo būdą. Konstrukciniam elementui nuvalyti ar dezinfekuoti nenaudokite benzeno, skiediklių, rūgštinių valymo tirpalų, šarminių valymo tirpalų, abrazyvių valymo medžiagų, chemiškai apdorotų audinių arba kitų lakių tirpalų. Jei nepaisysite šio nurodymo, galite sugadinti konstrukcinio elemento paviršių.

Kondensacija

Jei konstrukcinis elementas staiga pernešamas iš šaltos patalpos i šiltą arba staiga pakilus aplinkos temperatūrai, konstrukcinio elemento paviršiuje gali susiformuoti drėgmė. Tai vadinama kondensacija. Jei susidarytų kondensatas, prieš naudodami konstrukcini elementą palaukite, kol drėgmė išgaruos. Naudodami konstrukcini elementą esant kondensatui, galite sugadinti kitus prijungtus prietaisus.

Konstrukcinio elemento komponentai

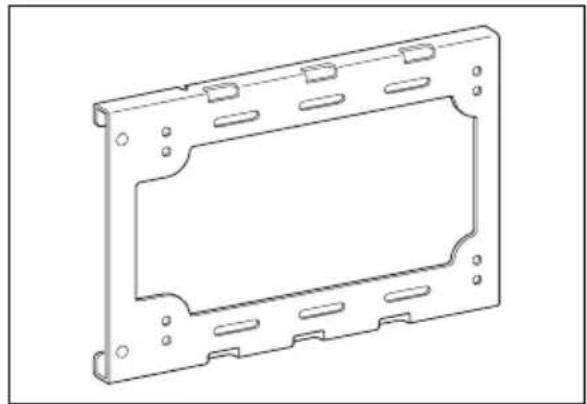

IPC laikiklis

Ji pritvirtinkite IP keitiklio apačioje.

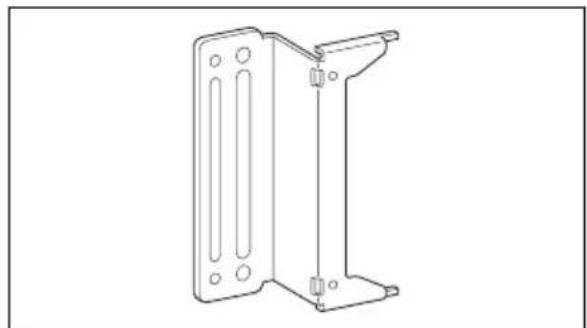

Monitoriaus laikiklis

Ji pritvirtinkite prie monitoriaus.

Jas naudokite, kai konstrukcini elementa tvirtinate prie monitoriaus naudodami monitoriaus stovą.

IPC laikiklio tvirtinimas

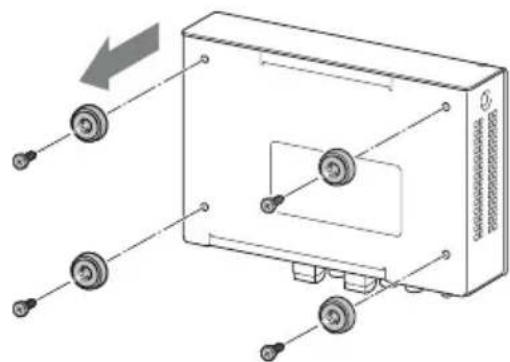

1 Atsukite varžtus, kuriais IP keitiklio apačioje prisuktos kojelės (4) ir nuimkite kojeles.

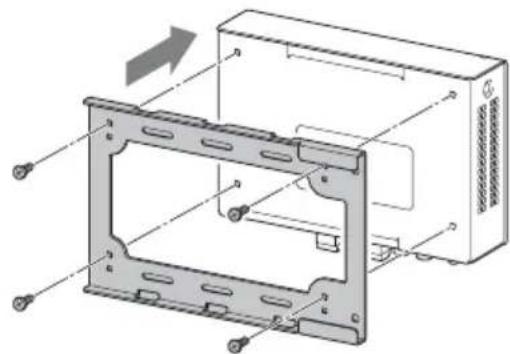

2 Varžtais, kurie buvo atsukti atliekant 1 veiksmą, prisukite IPC laikikli prie IP keitiklio.

Kai tvirtinate prie monitoriaus, IPC laikikli prie IP keitiklio tvirtinkite nukreipę IP keitiklio priekini skydeli i viršų, o skydeli su jungtimis – žemyn.

Monitoriaus laikiklio tvirtinimas

Laikikli pritvirtinkite taikydami vieną iš nurodytu būdu.

- Konstrukciniam elementui pritvirtinti naudokite monitoriaus stovą

- Konstrukcini elementą pritvirtinkite, kai pritvirtintas monitoriaus stovas

Dèmesio

Nors galima naudoti VESA tvirtinimo varžtu skyles, esančias monitoriaus galinės dalies kairėje arba dešinėje pusėje, vienu metu abiejose pusėse negalima pritvirtinti kelių IP keitiklių.

Monitoriaus stovo naudojimas konstrukciniam elementui pritvirtinti

Nuimkite monitoriaus stovą ir jį panaudokite monitoriaus laikikliui pritvirtinti tarp jo ir monitoriaus.

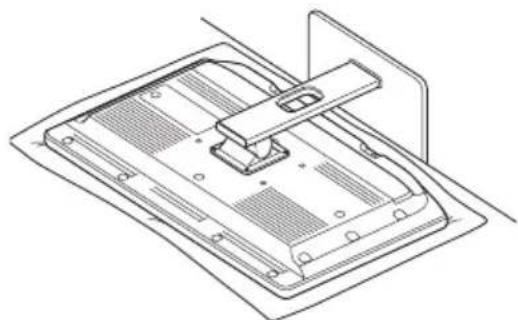

1 Padėkite monitorių ekranu į apačią ant minkšto audinio.

2 Atsukite varžtus, kuriais prisuktas monitoriaus stovas, ir nuimkite monitoriaus stovą.

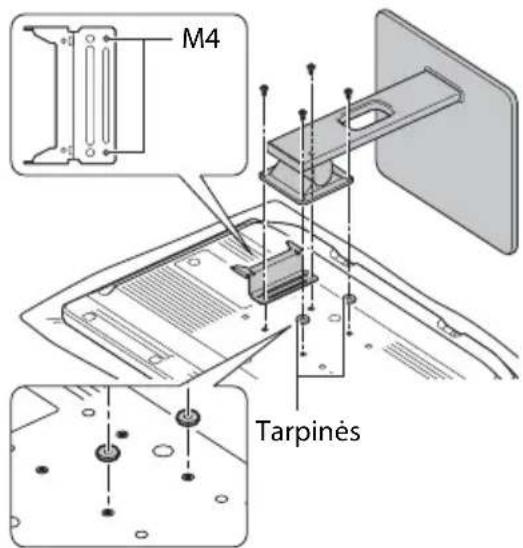

3 Sulygiuokite monitoriaus laikiklio varžtu skyles M4 su varžtu skylémis M4 galinēje monitoriaus dalyje, jkiškite tarpines i skyles M4 kitoje pusėje ir varžtais vėl priveržkite monitoriaus stovą prie monitoriaus.

Pritvirtinę, pastatykite monitorių ir pritvirtinkite IP keitikli (6p.).

Konstrukcinio elemento pritvirtinimas, kai pritvirtintas monioriaus stovas

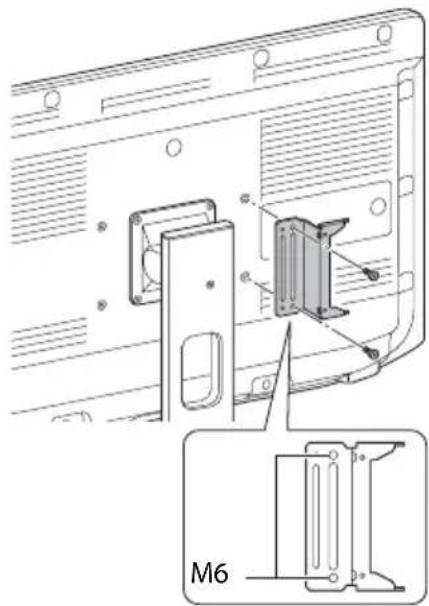

Sulygiuokite monitoriaus laikiklio varžtų skyles M6 su galinėje monitoriaus dalyje esančiomis varžtų skylėmis M6 ir priveržkite pridedamais varžtais (M6×12). Monitoriaus laikikli galite pritvirtinti, kai pritvirtintas monitoriaus stovas.

IP keitiklio pritvirtinimas

Dèmesio

IP keitikli tvirtinkite nukreipę priekini skydeli i viršu, o skydeli su jungtimis – žemyn.

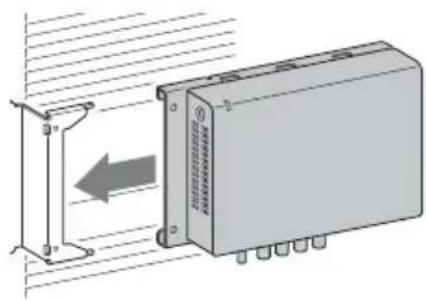

1 Iš šono užstumkite IP keitikli ant monitoriaus laikiklio.

(Tvirtinant konstrukcinį elementą, kai pritvirtintas monitoriaus stovas)

Techniniai duomenys

Laikymo ir gabenimo sąlygos

Temperatūra

$$ - 2 0 ^ {\circ} \mathrm{C} \text { iki } + 6 0 ^ {\circ} \mathrm{C} $$

Drégnis

$$ 20\% -90\% (\text{kondensatas} $$

$$ \text { n e l e i d z i a m a s }) $$

Slégis

$$ 7 0 0 \mathrm{hPa} - 1 0 6 0 \mathrm{hPa} $$

Matmenys

IPC laikiklis

$$ \text { Apie } 1 9 4 \times 1 2 3 \times 1 0 \mathrm{mm} $$

$$ (P \times A \times G) $$

Monitoriaus laikiklis

$$ \text { A p i e } 8 0 \times 1 2 0 \times 3 9 \mathrm{mm} $$

$$ (P \times A \times G), 2 m m (s t o r i s) $$

Dviejų laikiklių derinys

$$ \text { Apie } 2 3 3 \times 1 2 3 \times 4 1 \mathrm{mm} $$

$$ (P \times A \times G, i \check {s} s k y r u s $$

$$ i \check {s} s i k i \check {s} i m u s) $$

Tarpinès

$$ \text { Apie } \phi 1 5 \mathrm{mm} (\text { skersmuo }), $$

$$ 2 \mathrm{mm} (\text { s t o r i s }) $$

Svoris IPC laikiklis

$$ \text { A p i e } 1 3 0 \mathrm{g} $$

Monitoriaus laikiklis

$$ \mathrm{Apie} 1 5 0 \mathrm{g} $$

Dviejų laikiklių derinys

$$ \text { A p i e } 2 8 5 \mathrm{g} $$

Tarpinè

$$ \mathrm{Apie} 2 \mathrm{g} $$

Pridedami priedai

$$ \text { N a u d o j i m o i n s t r u k c i j a } (1) $$

$$ \text { Varžtai M4 } \times 8 (2) $$

$$ \text { Varžtai M6 } \times 1 2 (2) $$

Dizainas ir techniniai duomenys gali būti pakeisti apie tai nepranešant.

Pastabos

- Prieš naudodami visuomet patikrinkite ar prietaisas tinkamai veikia. „SONY“ NEBUS ATSAKINGA UŽ BET KOKIO POBÜDŽIO ŽALĄ, ISKAITANT, BET NEAPSIRIBOJANT, KOMPENSACIJĄ AR ATLYGINIMĄ UŽ ESAMO ARBA BŪSIMO PELNO PRARADIMĄ DĖL ŠIO JRENGINIO GEDIMO GARANTINIO LAIKOTARPIO METU ARBA JAM PASIBAIGUS AR DĖL BET KOKIOS KITOS PRIEŽASTIES.

- „SONY“ NEBUS ATSAKINGA UŽ BET KOKIO POBŪDŽIO ŠIO PRIETAISO NAUDOTOJŲ AR TREČIŲJŲ ŠALIŲ PRETENZIJAS.

- „SONY“ NEBUS ATSAKINGA UŽ BET KOKIO POBŪDŽIO PASLAUGŲ SUSIJUSIŲ SU ŠIUO PRIETAISU NUTRAUKIMĄ ARBA NETĘSIMĄ, NEPRIKLAUSOMAI NUO TO PRIEŽASČIŲ.
