KULLANIM KILAVUZU NUA-BK10 SONY

Cihazı çalıştırmadan önce bu kılavuzu iyice okuyun ve ileride başvurmak için saklayın.

Ürün üzerindeki semboller

Güvenlik sembolü

Bu sembolün görünüğü ünitenin parçaları için kullanım talimatları içindeki uyarılara uyun.

NOT Arka plan rengi: Mavi Sembol: Beyaz

Bu sembol, üreticiyi gösterir ve üretici adı ile adresinin yanında bulunur.

Bu sembol Avrupa Birliği temsilcisini belirtir ve Avrupa temsilcisinin adı ve soyadının yanında görünür.

Bu sembol, seri numarasını gösterir.

Bu sembol, cihazla birlikte verilen belgelerin sürümünü gösterir.

Bu sembol, üretim tarihini gösterir.

Depolama ve taşıma sıcaklığı

Bu sembol, depolama ve taşıma ortamları için kabul edilebilir sıcaklık aralığını gösterir.

Depolama ve taşıma nemi

Bu sembol, depolama ve taşıma ortamları için kabul edilebilir nem aralığını gösterir.

Depolama ve taşıma basıncı

Bu sembol, depolama ve taşıma ortamları için kabul edilebilir atmosfer basıncı aralığını gösterir.

Dikkat

Üniteyi veya yardımcı teçhizatları bertaraf ederken ilgili bölge veya ülkenin yasalarına ve ayrıca ilgili hastanenin yasal çevre kirliliği düzenlemelerine uymanız gerekmektedir.

Dikkat

Dikkat uyarıları ve bu ürünün kullanımı hakkında daha fazla bilgi için monitor ve IP dönüştürücünün Kullanım Talimatlarına bakın.

Dikkat

Uygun havalanmanın oluşması ve servis çalışması için ulaşımı kolaylaştırmak amacıyla kurulum sırasında IP dönüştürücüden en az 4 cm ve her cihaz için belirtilen uzaklıkta durun.

Kullanım Önlemleri

UYARI

Desteklenen monitörler

Bu ünite özellikle LMD-X310 serisi monitörlerle kullanıma uygun olarak tasarlanmıştır.

Üniteyi yukarıdakilerin haricinde bir monitöre takmayın, aksi takdirde duman, yangın çıkabilir, elektromanyetik parazit vb. oluşabilir.

UYARI

Anahtarlı uzatma kablosunun kullanılması yasaktır

Bir anahtarlı uzatma kablosu kullanıldığında anahtarlı uzatma kablosunun koruyucu topraklama iletkenlerinin kopması nedeniyle kaçak akımda artış meydana gelebilir ve elektrik çarpmasıyla sonuçlanabilir. Monitörü veya IP dönüştürücüyü bir anahtarlı uzatma kablosuna bağlamayın.

Çoklu kurulumlar

Üniteyi bir monitöre birden fazla IP dönüştürücü takmak için kullanmayın, aksi takdirde cihaz düşebilir ve arızalanabilir.

Konumlandırma

IP dönüştürücüyü daima ön paneli yukarı ve bağlantı paneli aşağı dönük şekilde takın.

Bakım

• Ünitenin yüzeyini %50 ila %70 v/v yoğunluğunda izopropil alkol veya %76,9 ila %81,4 v/v yoğunluğunda etanol kullanarak temizleyin.
• Çıkmayan lekeleri suyla seyreltilmiş hafif bir deterjan ile biraz ıslatılmış bir bez kullanarak silin ve sonra eski kimyasal temizleme yöntemini kullanarak temizleyin. Üniteyi temizlemek veya dezenfekte etmek için benzin, tiner, asitli temizlik solüsyonları, alkalin temizlik solüsyonları, aşındırıcı temizlik maddeleri, kimyasal işlem görmüş bezler veya diğer uçucu çözücüler kullanmayın, çünkü bunlar ünitenin yüzeyine zarar verir.

Yoğuşma

Ünite soğuk bir ortamdan sıcak bir ortama aniden geçirilirse ya da ortam sıcaklığı aniden yükselirse ünitenin dış yüzeyinde nem oluşabilir. Bu yoğuşma olarak bilinir. Eğer yoğuşma olursa, üniteyi kullanmaya başlamadan önce yoğuşmanın kaybolmasını bekleyin. Yoğuşma sırasında üniteyi kullanmak bağlı olan diğer cihazlara zarar verebilir.

Ünite Bileşenleri

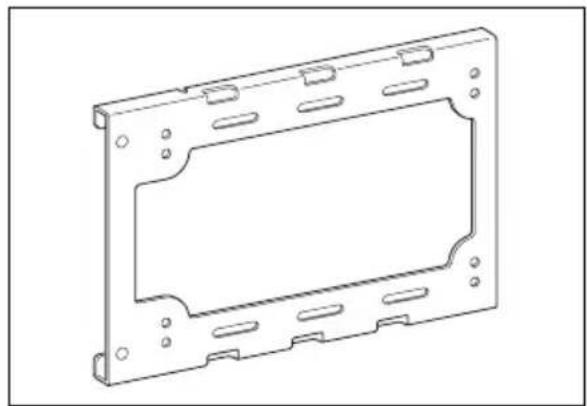

IPC aparatı

Bunu IP dönüştürücünün altına bağlayın.

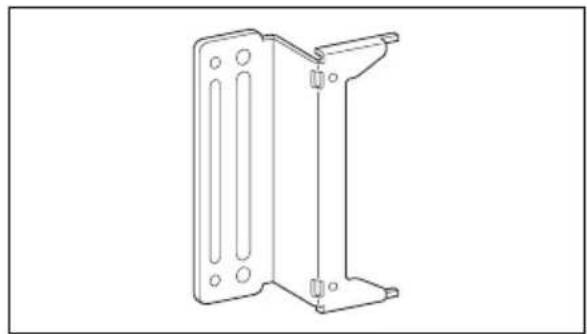

Bunu monitöre bağlayın.

Bunları, monitör ayaklığını kullanarak üniteyi monotöre bağlarken kullanım.

IPC Aparatını bağlamak

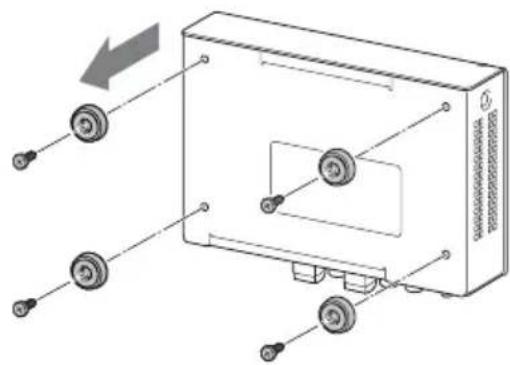

1 IP dönüştürücünün altında bulunan ve ayakları (4) sabitleyen vidaları sökün ve ayakları çıkarın.

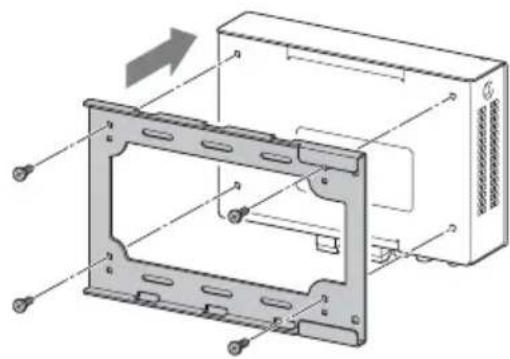

2 IPC aparatını IP dönüştürücüye sabitlemek için 1. adımda sökülen vidaları kullanın.

Monitörü monte ederken IP dönüştürücünün ön paneli yukarıya dönük ve bağlantı paneli aşağı dönük hâlde IPC aparatını IP dönüştürücünün üzerine bağlayın.

Monitör Aparatını bağlamak

Aşağıdaki yöntemlerden birini kullanarak aparatı bağlayın.

• Üniteyi sabitlemek için monitor ayaklığını kullanın
• Üniteyi bağlı olan monitor ayaklığına bağlayın

Dikkat

Monitörün arkasında hem sol hem sağ tarafta bulunan VESA montaj vida delikleri kullanılabilir, ancak birden fazla IP dönüştürücü monte etmek için aynı anda her iki taraf kullanılamaz.

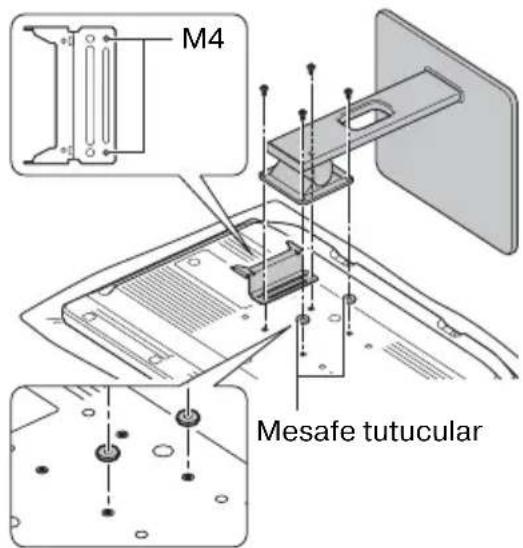

Üniteyi sabitlemek amacıyla monitor ayaklığını kullanmak için

Monitör ayaklığını çıkarın ve bunu, monitör aparatını onunla monitör arasına sabitlemek için kullanın.

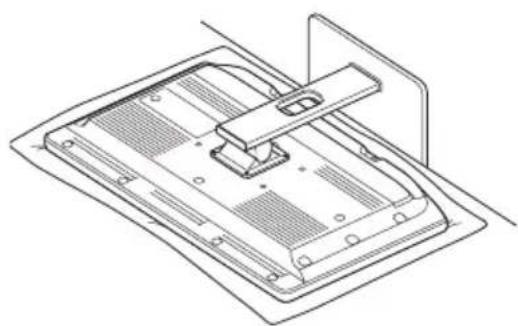

1 Monitörü yüz üstü yumuşak bir bezin üstüne koyun.

2 Monitör ayaklığını sabitleyen vidaları sökün ve monitor ayaklığını çıkarın.
3 Monitör aparatı üzerindeki M4 vida deliklerini monitörün arkasındaki M4 vida delikleri ile hizalayın, mesafe tutucuları diğer taraftan M4 deliklerine takın ve vidaları kullanarak monitör ayaklığını tekrar monotöre sabitleyin.

Bağlantıyı yaptıktan sonra IP dönüştürücüyü monte etmeden önce monitorü dik konuma getirin (sayfa6).

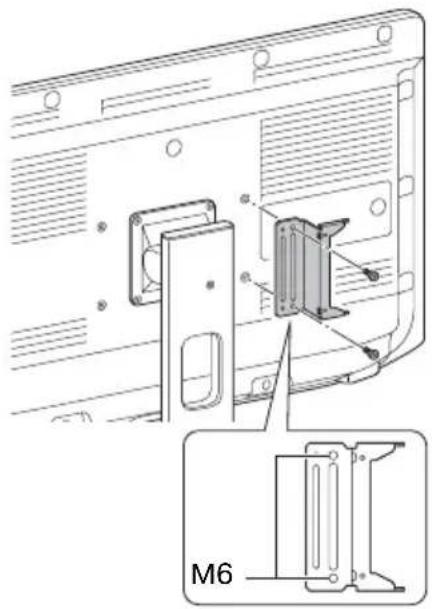

Üniteyi bağlı olan monitör ayaklığına kullanmak için

Monitör aparatı üzerindeki M6 vida deliklerini monitörün arkasındaki M6 vida delikleri ile hizalayın ve temin edilen (M6×12) vidalarla sabitleyin. Monitör aparatını, monotör ayaklığı bağlıyken monte edebilirsiniz.

M6

IP Dönüştürücüyü monte etmek

Dikkat

IP dönüştürücüyü daima ön paneli yukarı ve bağlantı paneli aşağı dönük şekilde takın.

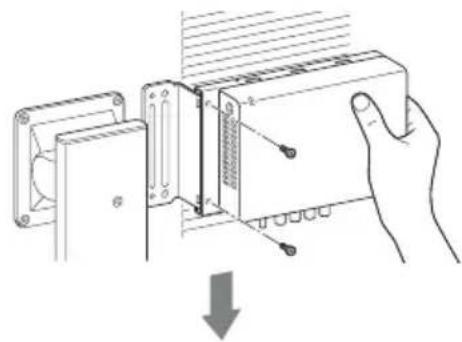

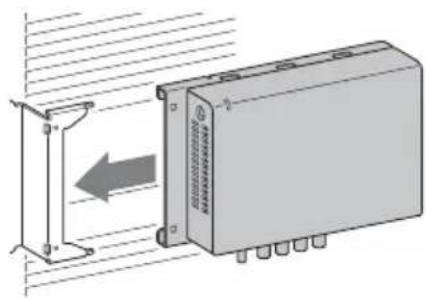

1 IP dönüştürücüyü yandan kaydırarak monitor aparatına takın.

2 Desteklemek için aparatı tutarken temin edilen vidalarla (M4×8) IPC aparatını sabitleyin.

(Üniteyi bağlı olan monitör ayaklığına bağladığınızda)

Teknik Özellikler

Depolama ve nakliye koşulları

Sıcaklık

$$ - 2 0 ^ {\circ} \mathrm{C} \text { ila } + 6 0 ^ {\circ} \mathrm{C} $$

Nem

%20 ila %90 (yoğuşmaya izin

verilmemelidir)

Basınç

700 hPa ila 1.060 hPa

Boyutlar

IPC aparatı

Yaklaşık 194 × 123 × 10 mm

$$ (\mathrm{G} \times \mathrm{Y} \times \mathrm{D}) $$

Monitör aparatı

Yaklaşık 80 × 120 × 39 mm

(G × Y × D), 2 mm (kalınlık)

Her iki aparatın kombinasyonu

Yaklaşık 233 × 123 × 41 mm

(G × Y × D, çıkıntılar hariç)

Mesafe tutucular

Yaklaşık φ15 mm (çap), 2 mm

(kalınlık)

Kütle IPC aparatı

Yaklaşık 130 g

Monitör aparatı

Yaklaşık 150 g

Her iki aparatın kombinasyonu

Yaklaşık 285 g

Mesafe tutucu

Yaklaşık 2 g

Temin edilen aksesuarlar

Kullanım Talimatları (1)

M4×8 vida (2)

M6×12 vida (2)

Müşteriler için Bilgiler) (1)

Tasarım ve teknik özellikler

bildirilmeksizin değiştirilmeye tabidir.

Notlar

- Kullanmadan önce ünitenin düzgün çalıştığını daima doğrulayın. SONY, ÜNİTENİN ÇALIŞMAMASI DURUMUNDA ŞİMDİKİ VE GELECEKTEKİ FAYDALARIN KAYBINI TAZMİN ETME VEYA GERİ ÖDEMEYLE SINIRLI OLMAYAN FAKAT BU EYLEMLERİ KAPSAYAN HERHANGİ BİR HASARDAN GARANTİ SÜRESİ DAHİLİNDE VEYA GARANTİ SÜRESİNİN BİTİMİNDEN SONRA HER NE SEBEPLE OLURSA OLSUN SORUMLU OLMAYACAKTIR.

- SONY, BU ÜNİTENİN KULLANICILARI VEYA ÜÇÜNCÜ TARAFLAR TARAFINDAN YAPILAN HİÇBİR İDDİAYA KARŞI SORUMLU OLMAYACAKTIR.

- SONY, HERHANGİ BİR DURUM SEBEBİYLE BU ÜNİTEYE İLİŞKİN HERHANGİ BİR SERVİSİN DURDURULMASI VEYA SONA ERDİRİLMESİ KONULARINDA ORUMLU OLMAYACAKTIR.
