РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NUA-BK10 SONY

Преди да започнете да използвате уреда, прочетете внимателно това ръководство и го запазете за бъдещи справки.

Символи на продуктите

Общ предупредителен знак

Съобразявайте се с предупрежденията в инструкциите за употреба за частите на устройството, на които е поставен този символ. ЗАБЕЛЕЖКА

Цвят на фона: син Символ: бял

Този символ обозначава представителя на Европейската Общност и се появява до името и адреса на представителя на Европейската Общност.

Този символ указва серийния номер.

Този символ указва версията на придружаващия документ.

Този символ указва датата на производство.

Температура за съхранение и транспорт

Този символ указва приемливия температурен обхват за средите за съхранение и транспорт.

Влажност за съхранение и транспорт

Този символ указва приемливия обхват от влажност за средите за съхранение и транспорт.

Налягане за съхранение и транспорт

Този символ указва приемливия обхват от атмосферно налягане за средите за съхранение и транспорт.

Внимание

Когато изхвърляте устройството или аксесоарите, трябва да спазвате законите в съответната област или държава и разпоредбите на съответното болнично заведение по отношение на замърсяването на околната среда.

Внимание

Относно предупрежденията и за допълнителна информация във връзка с използването на този продукт се обръщайте към инструкциите за употреба за монитора и IP преобразувателя.

Внимание

По време на монтажа осигурете празно място най-малко 4 см около IP преобразувателя и указаното за всяко устройство отстояние, за да осигурите правилна вентилация и лесен достъп за обслужване.

Предпазни мерки при употреба

ПРЕДУПРЕЖДЕНИЕ

Поддържани монитори

Модулът е конструиран специално за употреба с монитори от серия LMD-X310.

Да не се монтира модулът на монитори, различни от по-горните, тъй като това може да доведе до дим, пожар, електромагнитни смущения и т.н.

ПРЕДУПРЕЖДЕНИЕ

Забранена е употребата на захранващи разклонители

При употреба на разклонител могат да възникнат увеличени токови утечки поради прегаряне на предпазния проводник на разклонителя, което може да доведе до токов удар. Не включвайте монитора или IP преобразувателя в разклонител.

Множество монтажи

Да не се използва уредът за монтиране на множество IP преобразуватели на един монитор, тъй като това може да доведе до падания и неизправности на устройството.

Ориентация

IP преобразувателят да се монтира винаги с лицевия панел нагоре и обърнат надолу панел със съединители.

Поддръжка

• Повърхността на модула да се почиства с помощта на изопропилов алкохол с концентрация от 50 до 70 обемни %, или етанол с концентрация от 76,9 до 81,4 обемни %.
• При упорити замърсявания да се избърсва с мека кърпа за почистване, леко навлажнена с неутрален почистващ препарат, разреден с вода, а след това да се почиства с помощта на предишния метод за химическо почистване. Да не се използват бензол, разтворители, киселинни разтвори за почистване, алкални разтвори за почистване, абразивни почистващи препарати, химически третирани парцали или други летливи разтворители за почистване или дезинфекция на модула, тъй като това може да повреди неговата повърхност.

Кондензация

Ако модулът се пренесе внезапно от студено на топло място, или ако се покачи внезапно температурата на околната среда, може да се образува влага по външната повърхност на модула. Това е известно като кондензация. Ако се появи кондензация, изчакайте, докато тя се изчисти, преди да използвате модула. Употребата на модула при наличие на кондензация може да повреди другите свързани устройства.

Части на модула

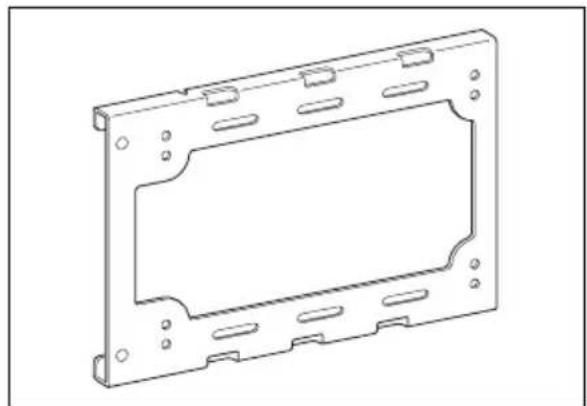

IPC конзола

Прикрепва се към долната част на IP преобразувателя.

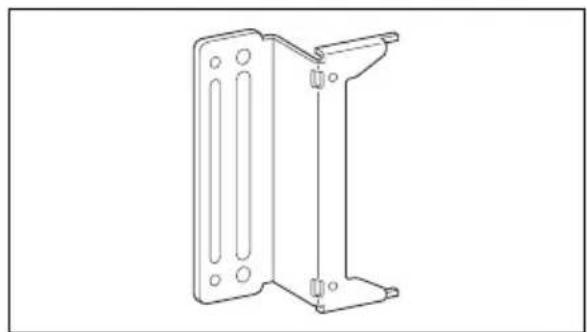

Прикрепва се към монитора.

Използват се при захващане на модула към монитора с помощта на стойката на монитора.

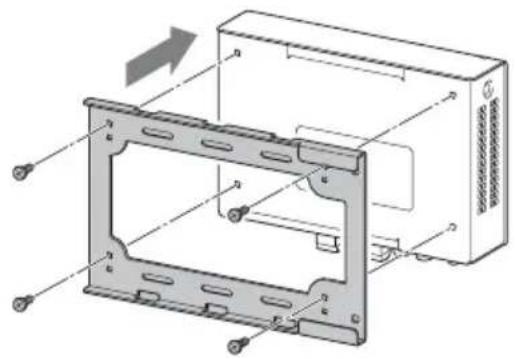

Прикрепване на IPC конзолата

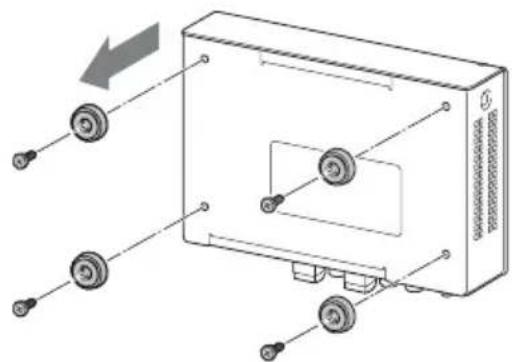

1 Свалете винтовете, които придържат крачетата (4) в долната част на IP преобразувателя и свалете крачетата.

2 Използвайте свалените в стъпка 1 винтове за захвашане на IPC конзолата към IP преобразувателя.

При монтиране към монитора, прикрепете IPC конзолата към IP преобразувателя с обърат на нагоре лицев панел на IP преобразувателя и обърат надолу заден панел със съединители.

Прикрепване на конзолата за монитор

Прикрепете конзолата с помощта на един от следните методи.

• Използвайте поставката на монитора за захвашане на модула
• Прикрепете модула с прикрепена стойка на монитора

Внимание

Въпреки че могат да бъдат използвани отворите за винтове за стойка VESA в лявата или дясната задни страни на монитора, не могат да бъдат използвани едновременно и двете страни за монтаж на множество IP преобразуватели.

Употреба на поставката на монитора за захвращане на модула

Свалете поставката на монитора и я използвайте за захвашане на конзолата на монитора между нея и монитора.

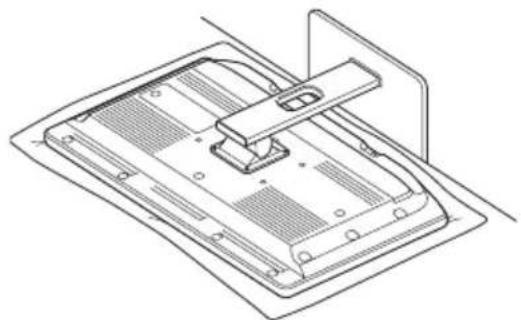

1 Поставете монитора с лицевата страна надолу върху мека кърпа.

2 Свалете винтовете, които придържат поставката на монитора и отстранете поставката на монитора.

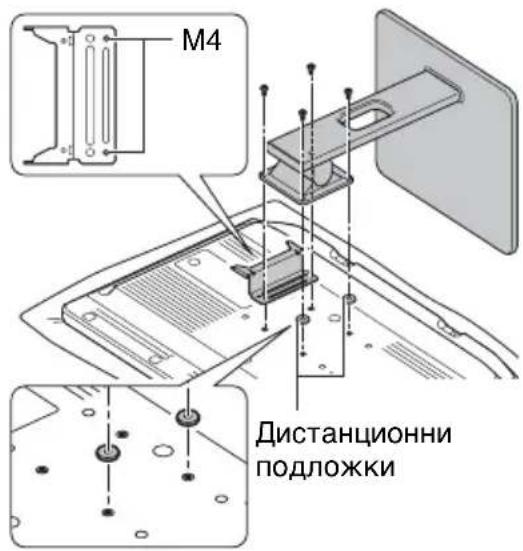

3 Изравнете отворите за винтове M4 на конзолата за монитор с отворите за винтове M4 отзад на монитора, вкарайте дистанционните подложки в отворите M4 на другата страна и използвайте винтовете за придържане на поставката на монитора обратно към монитора.

M4 Дистанционни подложки

След прикрепването поставете монитора в изправено положение, преди да монтирате IP преобразувателя (стр. 6).

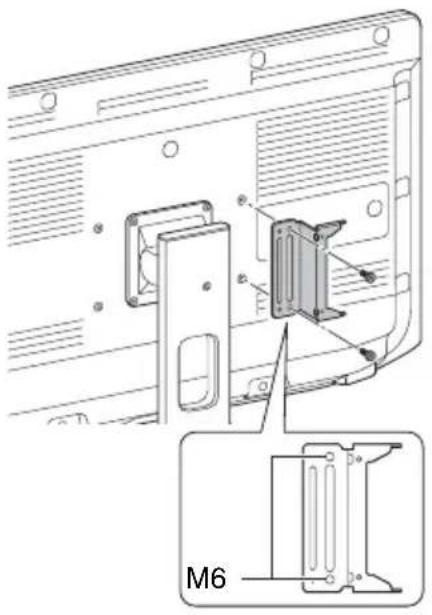

За прикрепване на модула с прикрепена стойка на монитора

Изравнете отворите за винтове М6 на конзолата за монитор с отворите за винтове М6 отзад на монитора и я закрепете с приложените винтове (M6×12). Можете да прикрепите конзолата за монитор с прикрепена поставка на монитора.

M6

Монтиране на IP преобразувателя

Внимание

IP преобразувателят да се монтира винаги с лицевия панел нагоре и обърнат надолу панел със съединители.

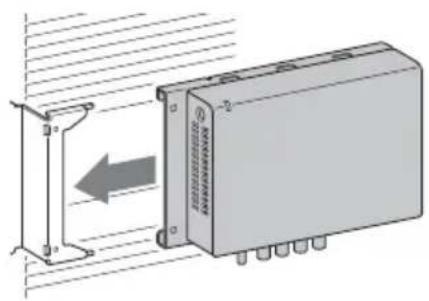

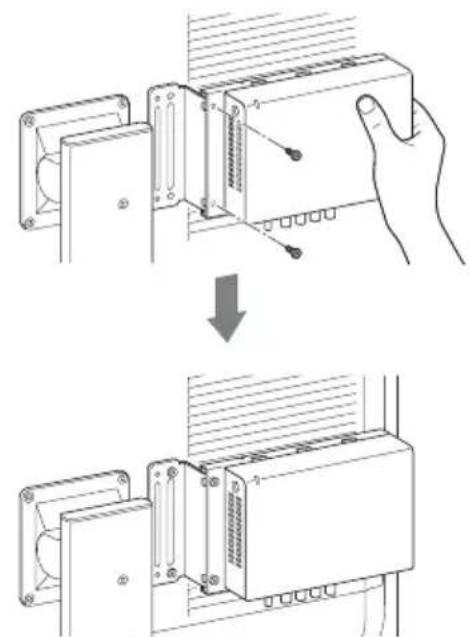

1 Плъзнете странично IP преобразувателя върху конзолата за монитор.

2 Захванете IPC конзолата с доставените винтове (M4×8) докато придържате конзолата, за да я крепите.

(При прикрепване на модула с прикрепена стойка на монитора)

Спецификации

Условия за съхранение и

транспортиране

Температура

-20^ до +60^

Влажност

20% до 90% (не се допуска

конденз)

Налягане

700 hPa до 1 060 hPa

Размери

IPC конзола

Прибл. 194 × 123 × 10 mm

(W×B×)

Конзола за монитор

Прибл. 80 × 120 × 39 mm

(III× B× II),2mm

(дебелина)

( (Ш \times В \times Д, с изключение

на издадените части)

Прибл. ф15 mm (диаметър),

2 mm (дебелина)

Маса на

IPC конзола

Прибл. 130 g

Конзола за монитор

Прибл. 150 g

in Europe (Информация за

Конструкцията и спецификациите подлежат на промяна без предизвестие.

Забележки

- Винаги проверявайте дали уредът работи правилно, преди да го използвате. SONY НЕ НОСИ ОТГОВОРНОСТ ЗА ЩЕТИ ОТ КАКЪВТО И ДА БИЛО ВИД, ВКЛЮЧИТЕЛНО, НО НЕ САМО, КОМПЕНСАЦИЯ ИЛИ ОБЕЗЩЕТЕНИЕ ЗА ЗАГУБА НА НАСТОЯЩИ ИЛИ ПЕРСПЕКТИВНИ ПЕЧАЛБИ ПОРАДИ НЕИЗПРАВНОСТ НА ТОЗИ УРЕД ИЛИ ПО ВРЕМЕ НА ГАРАНЦИОННИЯ ПЕРИОД, ИЛИ СЛЕД ИЗТИЧАНЕ НА ГАРАНЦИЯТА, ИЛИ ПО КАКВАТО И ДА БИЛО ДРУГА ПРИЧИНА.
